Ligne complète de remplissage de gélules : guide de sélection des équipements, des processus et des machines

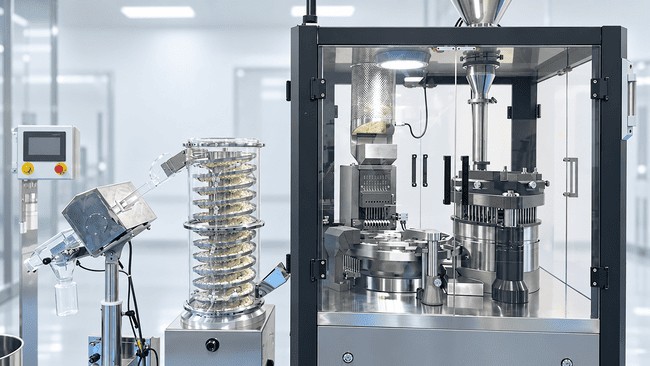

La planification d'une ligne de production complète de remplissage de gélules implique bien plus que le choix d'une seule machine. L'ensemble de la ligne de production est construit autour de la remplisseuse de gélules en tant qu'équipement central. Un système pratique doit alimenter le matériau de manière constante, séparer et remplir les gélules vides avec précision, les fermer de manière fiable, nettoyer et inspecter les gélules finies, puis les acheminer vers le processus de conditionnement requis.

Dans la plupart des projets, l'équipement qui fonctionne le plus étroitement avec la remplisseuse comprend un chargeur de gélules vides, un alimentateur sous vide, une polisseuse et trieuse de gélules, et — lorsque les exigences de contrôle qualité l'imposent — un détecteur de métaux. Des équipements en amont tels que des mélangeurs ou des granulateurs et des équipements en aval tels que des conditionneuses sous blister ou des lignes de comptage et de mise en flacon peuvent également être ajoutés, mais leur nécessité dépend de la formulation et du format de conditionnement final.

Qu'est-ce qu'une ligne de production complète de remplissage de gélules ?

Une ligne complète de gélules est un système de production coordonné plutôt qu'un ensemble fixe de machines. Le processus commence normalement avec de la poudre, des granulés ou des pastilles préparés, se poursuit par le remplissage des gélules et la manipulation après remplissage, et se termine par le format de conditionnement sélectionné. Certaines formulations peuvent nécessiter un mélange, une granulation ou un séchage avant le remplissage, tandis que d'autres peuvent passer directement du matériau préparé à la remplisseuse de gélules.

Pour la plupart des lignes automatiques, la séquence de production clé est : alimentation en gélules vides + alimentation en matériau de remplissage → remplissage des gélules → polissage et tri des gélules → détection de métaux optionnelle → conditionnement final. La préparation du matériau en amont peut être ajoutée lorsque la formulation l'exige.

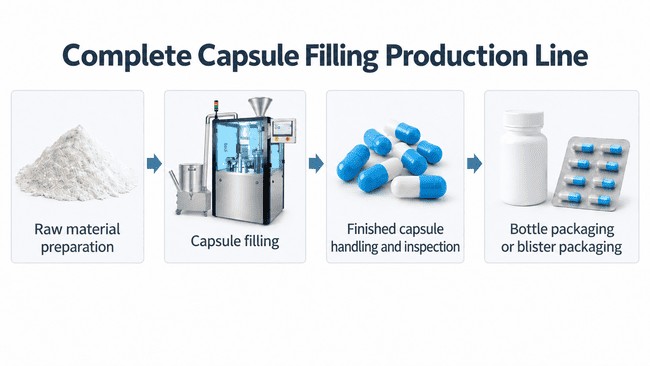

Équipement typique dans un processus complet de production de gélules

La séquence principale est : alimentation en gélules vides + alimentation en matériau de remplissage → remplissage → polissage/tri → inspection optionnelle → conditionnement final ; la préparation en amont et le conditionnement en aval varient selon le produit.

Remplisseuse de gélules : le cœur de la ligne de production

La remplisseuse de gélules détermine la capacité de production de base, la constance du remplissage et le niveau d'automatisation de la ligne. Une machine fiable doit effectuer plusieurs opérations en continu et dans la séquence correcte : orienter les gélules vides, séparer les têtes et les corps, doser le matériau de remplissage, fermer les gélules et évacuer les produits finis pour le traitement en aval.

Pour la production pharmaceutique et nutraceutique commerciale, le choix d'une remplisseuse de gélules ne doit pas se baser uniquement sur la vitesse maximale. Un fonctionnement stable, la constance du dosage, la fiabilité de la séparation des gélules, la facilité de changement de format, la simplicité de nettoyage et une conception axée sur la conformité sont tout aussi importants, car ces facteurs affectent directement la production quotidienne réelle et la performance de la ligne à long terme.

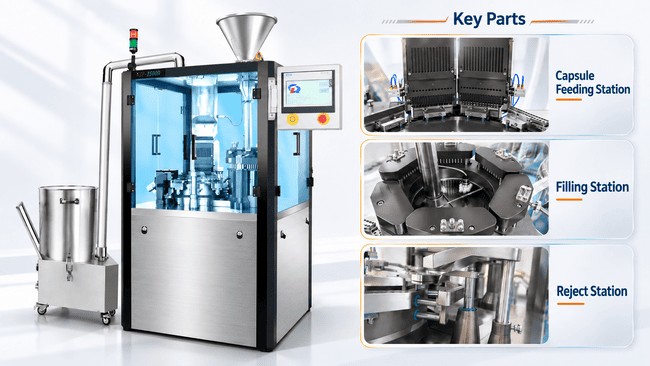

Remplisseuse de gélules automatique et ses principaux postes de travail.

2.1 Comment fonctionne une remplisseuse de gélules automatique

Les gélules vides sont d'abord alimentées et orientées dans la machine. La tête et le corps sont ensuite séparés, après quoi le système de dosage remplit le corps de la gélule avec la quantité de matériau requise. La tête est réunie avec le corps, la gélule est verrouillée et la gélule finie est évacuée pour le polissage, l'inspection ou le conditionnement.

Le matériau de remplissage le plus courant est la poudre, mais selon la machine et le système de dosage, les gélules peuvent également être remplies avec des granulés, des pastilles et certains produits combinés. La configuration de dosage correcte doit donc être sélectionnée en fonction de la formulation réelle plutôt que de la seule taille de la gélule.

2.2 Tailles de gélules et compatibilité des matériaux

Les remplisseuses de gélules dures automatiques peuvent généralement être configurées pour les tailles de gélules courantes de #000 à #5, selon le modèle de remplisseuse et l'outillage. Lors du changement de taille de gélule, les moules et les pièces de changement de format correspondants doivent également être changés et ajustés.

Les propriétés du matériau sont tout aussi importantes que la taille de la gélule. La fluidité, la densité apparente, la taille des particules et la tendance à la ségrégation influencent toutes la stabilité du dosage. Si une poudre s'écoule mal, la solution peut impliquer un ajustement de la formulation, un traitement en amont ou une configuration de dosage différente plutôt que de simplement faire fonctionner la remplisseuse à une vitesse inférieure.

Le matériau de l'enveloppe de la gélule doit également être confirmé lors de la sélection et de la configuration d'une remplisseuse de gélules. Les gélules en gélatine et les gélules végétales telles que les gélules HPMC peuvent se comporter différemment lors de la séparation tête-corps, de sorte que le système à vide peut nécessiter des réglages de pression négative différents selon le matériau de la gélule, la qualité de l'enveloppe et les conditions de fonctionnement réelles. Si la gélule est d'une taille non standard ou possède des dimensions spéciales, le projet ne nécessite pas nécessairement une machine différente : des moules de remplissage de gélules et des pièces de changement de format personnalisés peuvent être conçus à partir d'échantillons ou de dessins confirmés.

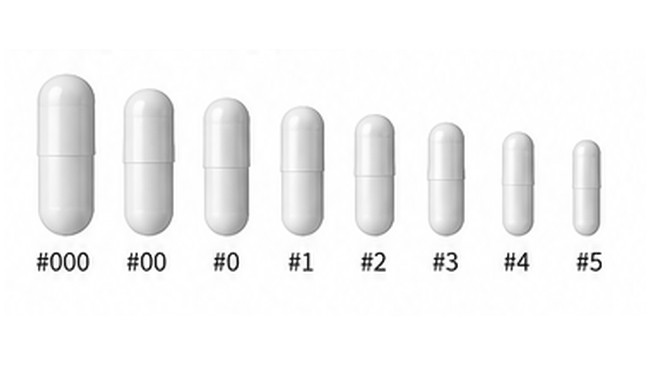

Tailles de gélules dures courantes. La compatibilité réelle dépend du modèle de machine et de l'outillage.

2.3 Capacité et précision de remplissage

La capacité de production doit être l'un des premiers facteurs à déterminer. La série de remplisseuses de gélules automatiques NJP de Rich Packing s'étend du NJP-200C au NJP-7600D. Dans le nom du modèle, le nombre représente le nombre nominal de gélules que la machine peut traiter par minute dans des conditions de test sans poudre / à vide. La production réelle dépend de la qualité des gélules, du matériau de remplissage, des réglages de dosage et des conditions de fonctionnement. Les projets à plus faible rendement peuvent également utiliser des équipements de remplissage de gélules semi-automatiques, mais la capacité seule ne doit pas être le seul facteur lors de la comparaison entre des machines semi-automatiques et entièrement automatiques.

En production réelle, le rendement utilisable dépend de plus que la vitesse nominale. La qualité des gélules, l'écoulement du matériau, la stabilité du dosage, la configuration par l'opérateur et l'adéquation avec les machines en aval affectent tous l'efficacité de la ligne. Une machine adaptée doit atteindre le rendement cible avec une séparation et une fermeture stables des gélules, un poids de remplissage constant et un faible taux de rejet.

2.4 Remplisseuses de gélules automatiques vs semi-automatiques

Les remplisseuses de gélules semi-automatiques sont adaptées aux petits lots, à la production pilote et aux projets avec un investissement initial plus faible. Elles nécessitent une plus grande participation de l'opérateur lors du chargement, du remplissage et de la fermeture des gélules, et les besoins en personnel peuvent être plus élevés selon le flux de production.

Les machines entièrement automatiques ne sont pas simplement une option à plus haute vitesse. Rich Packing propose également des modèles NJP à vitesse inférieure tels que le NJP-200C et le NJP-400C, de sorte que leur avantage peut rester évident même lorsque la capacité cible chevauche celle d'un modèle semi-automatique. Le fonctionnement automatique réduit l'intervention manuelle continue et la charge de formation des opérateurs, aide à réduire les besoins en main-d'œuvre, fournit un contrôle de cycle plus constant et est plus facile à intégrer avec un alimentateur sous vide, une polisseuse et trieuse de gélules, un détecteur de métaux et un équipement de conditionnement en aval. Sa conception fermée, standardisée et plus facile à nettoyer est également plus adaptée aux usines pharmaceutiques travaillant vers les exigences de production cGMP. Pour les usines prévoyant une croissance future, une ligne entièrement automatique offre plus d'espace pour une opération standardisée et une intégration ultérieure de la ligne.

2.5 Facteurs clés à prendre en compte lors de la sélection d'une machine d'encapsulation

• Formulation et fluidité du produit : confirmez si le matériau est une poudre, des granulés, des pastilles ou une combinaison, et fournissez la densité apparente et un échantillon de matériau si possible.
• Taille de la gélule et poids de remplissage cible : ceux-ci déterminent l'outillage et la configuration de dosage.
• Rendement requis : calculez la demande de production en fonction de la production quotidienne et des heures de travail au lieu de sélectionner uniquement en fonction de la vitesse annoncée la plus élevée.
• Constance du remplissage et contrôle des rejets : un dosage, une séparation et une fermeture stables des gélules sont plus importants qu'une vitesse de pointe à court terme.
• Fuite de poudre et contrôle de la poussière : faites fonctionner la remplisseuse de gélules avec le matériau réel ou représentatif et vérifiez si la fuite de poudre autour des postes de dosage et de remplissage est excessive. Une fuite importante augmente la charge de travail de nettoyage et peut indiquer un mauvais scellage ou une configuration inadaptée.
• Bourrage des gélules et stabilité de fonctionnement : observez si les gélules vides se séparent correctement et si la machine se bloque fréquemment lors d'un fonctionnement continu. Une remplisseuse de gélules automatique stable doit maintenir un indexage, un remplissage et une fermeture fluides sans intervention manuelle répétée.
• Bruit de fonctionnement et mécanisme à cames : demandez le niveau sonore de fonctionnement mesuré de la machine et vérifiez s'il reste proche ou inférieur à 75 dB dans des conditions de test normales. Un bruit mécanique excessif peut être un signe avant-coureur de problèmes de transmission, de cames ou d'assemblage. Confirmez également si la remplisseuse de gélules utilise un mécanisme à cames interne et évaluez la vibration, la stabilité à long terme et les besoins de maintenance plutôt que de juger uniquement par la vitesse.
• Changement de format et nettoyage: les moules, les pièces en contact avec le produit et les composants de dosage doivent être accessibles pour le nettoyage de routine et les changements de produit.
• Intégration de ligne : confirmez si la remplisseuse fonctionnera comme une machine autonome ou si elle sera connectée directement aux équipements d'alimentation, de polissage, d'inspection et d'emballage.
• Matériau de la machine et pièces en contact avec le produit : confirmez quelles pièces utilisent des nuances d'acier inoxydable telles que SUS 304 ou 316L selon l'application. Lorsque la nuance du matériau est importante pour le projet, demandez au fournisseur de fournir la documentation sur les matériaux et, si nécessaire, vérifiez-la avec un réactif d'identification de l'acier inoxydable ou une autre méthode de contrôle des matériaux appropriée.
• Conception orientée CE et cGMP : pour la production pharmaceutique, vérifiez non seulement si l'équipement de remplissage de gélules possède la documentation CE, mais aussi si ses protections, son système électrique, son contrôle de la poussière, sa nettoyabilité, sa conception en contact avec le produit et sa structure de fonctionnement peuvent prendre en charge les exigences de production cGMP de l'usine.

Équipement de support clé

La remplisseuse de gélules peut fonctionner seule, mais plusieurs machines auxiliaires y sont généralement associées pour rendre la production plus propre, plus stable et plus facile à automatiser. Pour les projets automatiques, le chargeur de gélules vides et le chargeur sous vide gèrent deux tâches d'alimentation différentes : l'un fournit les enveloppes de gélules vides, tandis que l'autre transfère la poudre ou les granulés. Après le remplissage, une polisseuse et trieuse de gélules ainsi qu'un détecteur de métaux optionnel assurent le nettoyage et le contrôle qualité en aval.

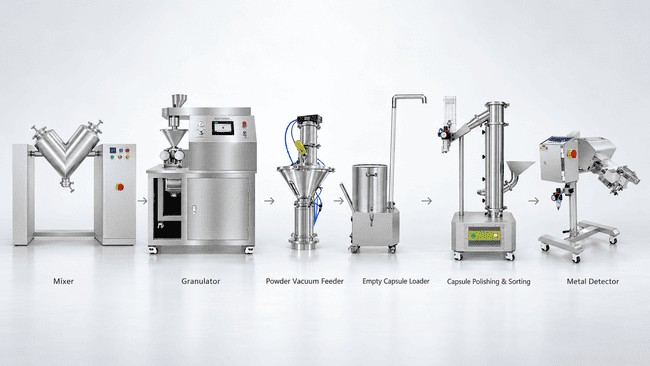

Exemples de machines auxiliaires utilisées autour d'une remplisseuse de gélules automatique.

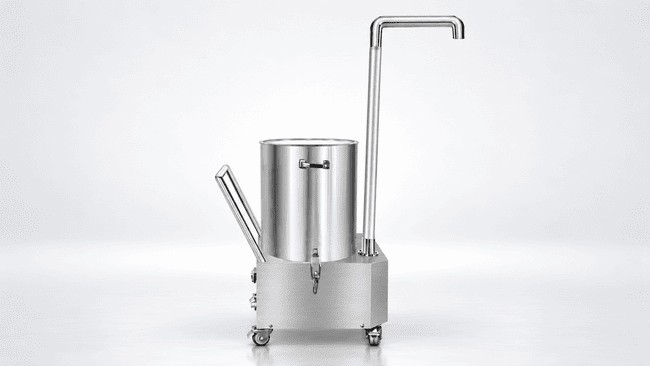

3.1 Chargeur de gélules vides

Un chargeur de gélules vides transfère automatiquement les gélules dures vides dans la trémie de la remplisseuse. Il réduit le chargement manuel répété et aide à maintenir un approvisionnement stable en gélules pendant la production continue.

Pour les lignes automatiques à plus haute vitesse, l'alimentation automatique en gélules peut réduire l'intervention de l'opérateur et améliorer la continuité de la production. Le chargeur doit être adapté à la taille de la gélule, au matériau de l'enveloppe et à la vitesse de production requise. Il remplit une fonction différente de celle du chargeur sous vide, qui gère le matériau de remplissage plutôt que les enveloppes de gélules vides.

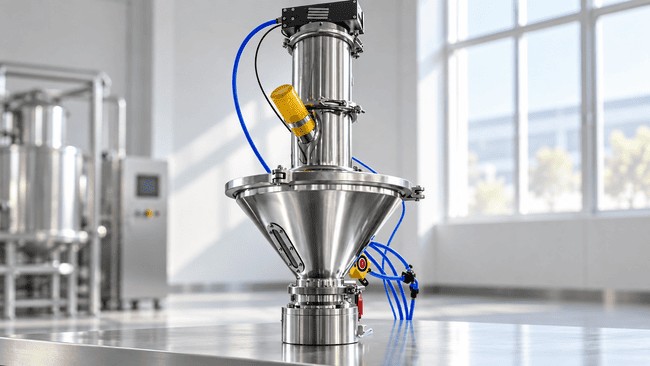

3.2 Chargeur sous vide

Un chargeur sous vide transfère automatiquement la poudre ou les granulés d'un conteneur de matériau vers la trémie de la remplisseuse de gélules. Il est particulièrement utile sur les lignes automatiques car il réduit le chargement manuel répété, limite l'exposition à la poussière et aide à maintenir un niveau de matériau plus stable dans la trémie.

Un chargeur sous vide n'est pas obligatoire pour chaque remplisseuse de gélules, mais il devient de plus en plus utile à mesure que la capacité de production et le niveau d'automatisation augmentent. Pour une production continue, c'est l'une des machines de support les plus pratiques à envisager.

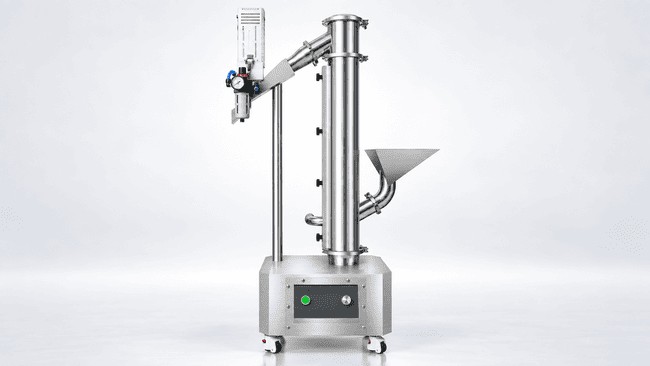

3.3 Polisseuse et trieuse de gélules

Après le remplissage, de la poudre fine peut rester sur l'extérieur des gélules. Une polisseuse de gélules élimine ce résidu et améliore la propreté et l'apparence du produit fini avant l'inspection ou l'emballage.

Une fonction de tri peut en outre éliminer les gélules vides, cassées, lâches, endommagées ou autrement anormales, selon la conception de l'équipement. Comme le polissage et le tri ont lieu immédiatement après le remplissage, cette machine est l'un des partenaires en aval les plus directement utiles pour une remplisseuse de gélules automatique et peut être connectée en ligne pour une production continue.

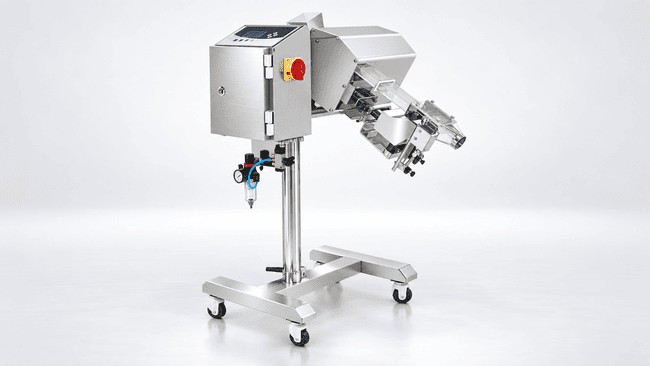

3.4 Détecteur de métaux : optionnel mais utile pour le contrôle qualité

Un détecteur de métaux n'est pas un composant requis de chaque ligne de remplissage de gélules, et il ne fait pas partie du processus de remplissage de gélules lui-même. Cependant, il peut s'agir d'un point de contrôle qualité important en aval, en particulier lorsque le fabricant, le client ou le marché cible exige un contrôle supplémentaire sur la contamination métallique.

Le détecteur est normalement positionné après le polissage ou l'inspection des gélules et avant l'emballage final. Selon le modèle et les conditions du produit, il peut être utilisé pour détecter la contamination ferreuse, non ferreuse et en acier inoxydable dans les gélules finies. Son inclusion dépend du système qualité de l'usine, de l'évaluation des risques et des exigences du marché ; il est donc préférable de le traiter comme une configuration optionnelle mais recommandée plutôt que comme une nécessité universelle.

Autres équipements pouvant être ajoutés

D'autres machines peuvent être ajoutées lorsque le produit ou l'emballage final l'exige, mais elles n'ont pas besoin de dominer la configuration de la ligne de gélules. Avant le remplissage, un mélangeur peut être utilisé pour améliorer l'uniformité des ingrédients, tandis que la granulation et le séchage peuvent être nécessaires pour les formulations ayant une mauvaise fluidité ou des problèmes de ségrégation. De nombreux produits, cependant, peuvent être remplis après un tamisage et un mélange appropriés sans granulation.

Après le polissage et l'inspection, les gélules finies peuvent être dirigées vers un emballage en flacon ou sous blister. Les projets de flaconnage peuvent utiliser une compteuse suivie du bouchage, du scellage et de l'étiquetage, tandis que les produits en dose unitaire peuvent être emballés sur une machine d'emballage sous blister. Ces systèmes en aval doivent être sélectionnés en fonction de l'emballage final plutôt que d'être traités comme des parties obligatoires de chaque ligne de remplissage de gélules.

Comment configurer une ligne de remplissage de gélules pratique

Pour de nombreux projets automatiques, une configuration de base pratique est : chargeur de gélules vides + chargeur sous vide → remplisseuse de gélules automatique → polisseuse et trieuse de gélules → détecteur de métaux optionnel. Les deux dispositifs d'alimentation servent des entrées distinctes : le chargeur de gélules vides fournit les enveloppes de gélules, tandis que le chargeur sous vide fournit la poudre ou les granulés. Avec l'équipement en aval, cette configuration prend en charge une alimentation, un remplissage, un nettoyage et un contrôle qualité stables.

L'équipement de mélange ou de granulation peut ensuite être ajouté en amont uniquement lorsque la formulation l'exige, tandis que le comptage et le flaconnage ou l'emballage sous blister peuvent être ajoutés en aval selon l'emballage final. Cette approche modulaire évite les équipements inutiles tout en permettant à la ligne d'être facilement extensible à mesure que la production augmente.

Conclusion

La remplisseuse de gélules doit être le point de départ lors de la conception d'une ligne complète de production de gélules. Une fois le modèle correct sélectionné en fonction de la taille de la gélule, du matériau de l'enveloppe, de la formulation et du rendement, les machines de support les plus utiles peuvent être ajoutées autour. Pour la production automatique, un chargeur de gélules vides, un chargeur sous vide et une machine de polissage/tri de gélules sont des choix auxiliaires courants, tandis qu'un détecteur de métaux peut fournir un point de contrôle qualité supplémentaire si nécessaire.

Les mélangeurs, granulateurs, machines de conditionnement sous blister ainsi que les systèmes de comptage et de mise en bouteille jouent toujours un rôle important, mais ils ne doivent être configurés que lorsque le processus de produit ou le format de conditionnement final l'exige. Une ligne bien adaptée n'est pas celle qui possède le plus grand nombre de machines, c'est celle où chaque machine répond à un besoin de production réel.
