29+ years in pharmaceutical machinery, covering capsule filling, tablet pressing, blister packaging, tablet and capsule counting, cartoning, GMP production, and overseas machine service.
Les fragments métalliques dans les comprimés et les gélules peuvent provenir de poinçons et matrices usés, de tamis, de vis, de pièces de transfert, de postes de remplissage de gélules, de dépoussiéreurs ou d’autres composants en contact avec le produit. Un détecteur de métaux pharmaceutique contrôle les produits avant leur entrée dans des flacons, des blisters, des cartons ou d’autres emballages finaux, puis rejette les unités pouvant contenir des particules de métal ferreux, de métal non ferreux ou d’acier inoxydable.
Dans production de formes solides, la détection de métaux fonctionne le mieux lorsque la machine est placée là où les comprimés ou gélules sont encore en vrac, maîtrisés et faciles à rejeter. La taille du produit, la vitesse de ligne, la taille de l’ouverture, le niveau de poussière, les vibrations, l’électricité statique et le timing de rejet influencent tous le résultat. Un détecteur placé après la compression des comprimés peut nécessiter une goulotte et une méthode de rejet différentes de celles d’un détecteur installé avant une ligne de comptage ou une machine de conditionnement sous blister.
Pour les lignes de formes solides, les points clés sont la position du détecteur, le flux de produit, la sensibilité selon le type de métal et un rejet fiable avant l’emballage final.

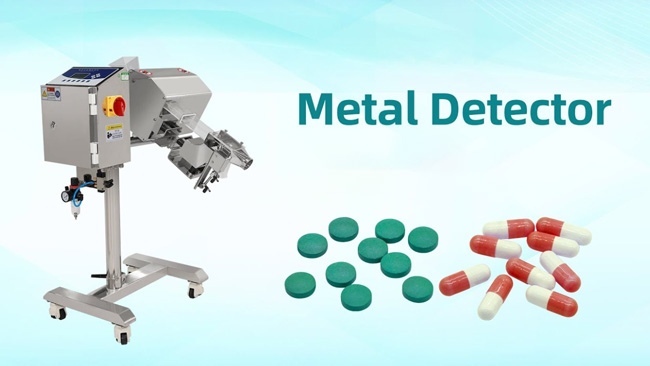

Un détecteur de métaux pharmaceutique est une machine d’inspection en ligne utilisée pour détecter les contaminants métalliques dans les produits pharmaceutiques et nutraceutiques. Dans la production de formes solides, elle est couramment utilisée pour les comprimés, gélules, pilules, softgels, granulés et produits similaires de petite taille.

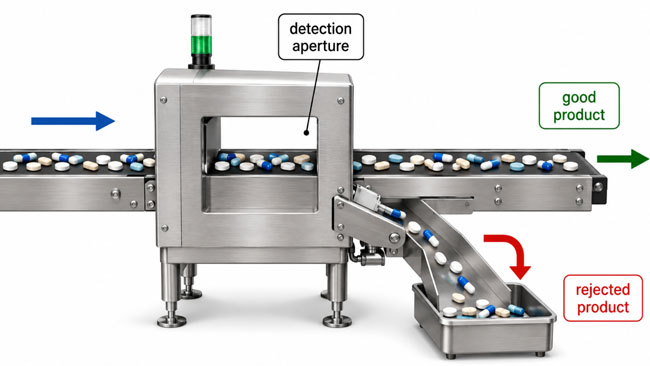

La plupart des systèmes créent un champ électromagnétique à l’intérieur d’une ouverture de détection. Lorsque les produits passent, le détecteur surveille les variations de signal. Si une particule métallique modifie le signal au-delà de la limite acceptée, la machine envoie une commande de rejet. Le système de rejet peut utiliser un clapet, une goulotte, un jet d’air ou un déviateur pour les comprimés et gélules en vrac. Les flacons ou cartons plus volumineux peuvent nécessiter un dispositif de rejet sur convoyeur.
La machine ne vérifie pas le texte des étiquettes, la lisibilité des codes-barres, la couleur des comprimés, le poids de remplissage des gélules, la complétude des cartons ou le serrage des bouchons. Ces contrôles relèvent d’autres systèmes d’inspection. La détection de métaux a une mission plus ciblée : identifier la contamination métallique et empêcher les produits suspects d’entrer dans le flux de produits acceptés.
Le détecteur lit les variations causées par le passage du métal dans le champ d’inspection. Le métal ferreux donne généralement une réponse forte. Les métaux non ferreux comme l’aluminium, le cuivre et le laiton se comportent différemment. L’acier inoxydable peut être plus difficile à détecter, en particulier certaines qualités non magnétiques.
Les performances réelles dépendent de bien plus que de la tête de détection. La taille du produit, la taille de l’ouverture, la vitesse, les vibrations, l’électricité statique, la poussière et la position de la particule métallique influencent tous la détection. Un passage produit étroit offre généralement une meilleure sensibilité, car les comprimés ou gélules passent plus près du champ de détection.
Les essais d’échantillons sont importants. Les comprimés ronds, oblongs, enrobés, les gélules dures, les softgels, les produits poussiéreux et les formules contenant des minéraux peuvent ne pas se comporter de la même manière. Les tests avec de vrais produits permettent de confirmer la sensibilité, le flux de produit, le comportement des faux rejets et la précision du rejet avant la production complète.
Les lignes de comprimés et de gélules comportent de nombreux points de contact métalliques. Un tablet press machine utilise des poinçons et matrices sous compression répétée.Une capsule filling machine utilise le dosage, le tassage, le remplissage, la fermeture et des pièces de transfert. La manutention en aval peut inclure un tablet deduster
, polisseur de gélules, élévateur, machine de comptage de comprimés ou de gélules, ligne d’embouteillage, machine de conditionnement sous blister, machine d’étiquetage et encartonneuse.
Le risque de contamination métallique ne signifie pas que la ligne est mal gérée. Il signifie que la production à grande vitesse comporte des pièces d’usure, des points de maintenance et des zones de transfert qui nécessitent un soutien d’inspection. La maintenance préventive et le nettoyage réduisent le risque. Un détecteur de métaux pour comprimés ou un point d’inspection des gélules ajoute un contrôle supplémentaire avant que les produits ne soient scellés dans les emballages finaux.
Un détecteur de métaux pour l’industrie pharmaceutique doit être placé là où les produits peuvent encore être retirés proprement. Les comprimés et gélules en vrac sont généralement plus faciles à inspecter avant d’être scellés dans des flacons, des blisters ou des cartons.
| Position d’inspection | État du produit | Objectif principal |
|---|---|---|
| Après tablet press machine | Comprimés en vrac après compression | Vérifie le risque provenant des poinçons, matrices et pièces d’éjection |
| After tablet deduster | Comprimés plus propres après élimination de la poussière | Assure un flux plus fluide et une inspection stable |
| After capsule filling machine | Gélules dures remplies | Contrôle les gélules après dosage, fermeture et transfert |
| Après polissage des gélules | Gélules avec moins de poudre en surface | Améliore la manipulation avant le comptage ou l’alimentation sous blister |
| Avant le comptage et la mise en flacons | Comprimés ou gélules en vrac | Réduit le risque avant le remplissage des flacons |
| Avant le conditionnement sous blister | Comprimés ou gélules en vrac | Contrôle les produits avant le remplissage des alvéoles et le scellage |
Le meilleur emplacement dépend de l’agencement de la ligne. Un détecteur installé trop tôt peut manquer des risques provenant des équipements en aval. Un détecteur installé trop tard peut rendre le rejet plus difficile, car le produit est déjà entré dans un flacon, un blister ou un carton. De nombreuses usines choisissent un emplacement après l’étape principale de formage ou de remplissage et avant l’emballage final.
Un détecteur de métaux pharmaceutique est généralement testé avec du métal ferreux, du métal non ferreux et de l’acier inoxydable.
Le métal ferreux contient du fer et est souvent plus facile à détecter. Le métal non ferreux comprend l’aluminium, le cuivre et le laiton. L’acier inoxydable est généralement plus difficile, en particulier les qualités non magnétiques, donc les résultats des tests d’acier inoxydable doivent être examinés avec attention.
Le détecteur n’est pas conçu pour trouver tous les corps étrangers. Il ne remplace pas l’inspection par rayons X pour certains contaminants non métalliques denses, et il n’est pas conçu pour détecter le papier, le caoutchouc, le plastique, le verre ou les cheveux. Une question plus pertinente est : quelles tailles d’échantillons de test en métal ferreux, non ferreux et acier inoxydable la machine peut-elle détecter avec votre produit, à votre vitesse, à travers votre ouverture ?
Un détecteur de métaux pour comprimés est conçu pour les petits produits solides et des flux de produits compacts. Un détecteur industriel général peut être conçu pour des emballages alimentaires, des sacs, des cartons ou des produits en convoyeur plus volumineux.
| Élément | Détecteur de métaux pour comprimés | Détecteur de métaux industriel général |
|---|---|---|
| Type de produit | Comprimés, gélules, pilules, petits produits solides | Paquets alimentaires, sacs, cartons, matériaux en vrac |
| Chemin du produit | Goulotte étroite ou convoyeur compact | Convoyeur plus large ou tunnel |
| Besoin de sensibilité | Haute sensibilité pour les petits produits | Dépend de la taille de l'emballage et de l'effet du produit |
| Action de rejet | Rejet rapide pour les petites unités | Rejette les emballages plus volumineux ou le flux en vrac |
| Position sur la ligne | À proximité d'une presse à comprimés, d'un dépoussiéreur, d'une remplisseuse de gélules ou d'une ligne de comptage | Lignes de production ou d'emballage plus larges |
Cette différence est importante lors du choix d'un détecteur de métaux pour un usage dans l'industrie pharmaceutique. Un détecteur à convoyeur à large ouverture peut convenir à certains produits emballés, mais il peut ne pas être idéal pour des comprimés ou des gélules en vrac. Des voies de produit plus petites permettent souvent une meilleure sensibilité et un rejet plus propre.
Un détecteur de métaux, une trieuse pondérale et un système d'inspection visuelle peuvent tous apparaître sur la même ligne d'emballage pharmaceutique, mais ils remplissent des fonctions différentes.
Un détecteur de métaux vérifie la présence de contamination métallique. Une trieuse pondérale vérifie si une bouteille, un carton, un sachet ou une autre unité se situe dans la plage de poids cible. Un système d'inspection visuelle vérifie les éléments visibles tels que la position de l'étiquette, la lisibilité du code-barres, la qualité du code imprimé, la présence du bouchon, l'aspect des blisters, la présence de la notice et la position des rabats du carton.
Un système d'inspection ne doit pas être utilisé comme remplacement direct d'un autre. Un détecteur peut vérifier des produits en vrac avant le conditionnement. Une trieuse pondérale peut contrôler des bouteilles remplies ou des cartons finis. L'inspection visuelle peut vérifier les codes et l'aspect des emballages après l'étiquetage ou la mise en carton.
Commencez par le produit. Les comprimés enrobés, les comprimés non enrobés, les comprimés oblongs, les comprimés ronds, les gélules dures, les capsules molles, les poudres et les granulés se déplacent différemment. Le flux du produit influence la stabilité de la détection, la précision du rejet et le risque d'endommagement du produit.
Vérifiez ensuite la position d'installation. Un détecteur placé après une presse à comprimés peut nécessiter une hauteur de goulotte et une direction de décharge différentes de celles d'un détecteur placé avant une ligne de comptage ou une machine de conditionnement en blisters. L'adaptation mécanique doit être confirmée avant l'achat.

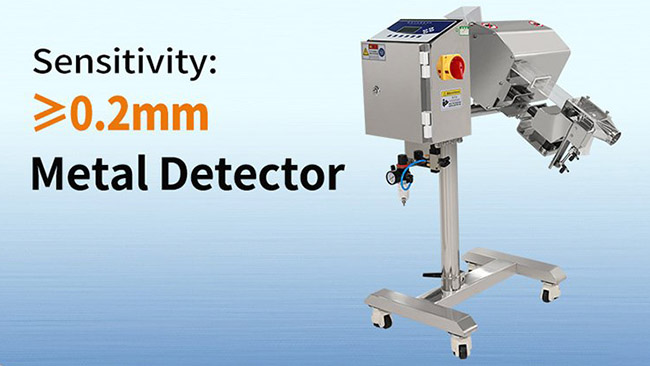

La sensibilité doit être discutée selon le type de métal. Demandez des échantillons tests en ferreux, non ferreux et acier inoxydable. Demandez si des tests peuvent être réalisés avec vos propres échantillons. Une seule valeur de sensibilité ne suffit pas pour plusieurs types de produits.
Le contrôle du rejet nécessite également une attention particulière. Le dispositif de rejet doit éliminer les produits suspects sans disperser les comprimés, sans casser les gélules et sans permettre aux produits rejetés de revenir dans le flux conforme. La conception du bac de rejet, les alarmes, la confirmation de rejet et l'accès opérateur doivent être faciles à comprendre.
Les faux rejets peuvent provenir d'une alimentation instable, de vibrations, de l'électricité statique, d'une mauvaise mise à la terre, de bruit électrique, de poussière ou de réglages de sensibilité inadaptés. Réduire la sensibilité peut diminuer les alarmes, mais aussi affaiblir la détection. L'alimentation, la mise à la terre, le trajet du produit et les conditions d'installation doivent être vérifiés en priorité.
Un mauvais timing de rejet peut également poser problème. Si le clapet, le jet d'air ou la goulotte réagit trop tard, le mauvais produit peut être retiré. Si le jet d'air est trop puissant, des gélules conformes peuvent être endommagées ou dispersées. Le rejet doit être testé à la vitesse normale de production.
Le changement de format est un autre risque. Lorsqu'un même détecteur traite plusieurs formats, les opérateurs ont besoin de réglages clairs, de procédures de nettoyage et de routines de test. Les recettes enregistrées aident, mais chaque produit doit malgré tout être vérifié avant la reprise de la production.
La détection de métaux fait partie d'un processus plus large de contrôle qualité. Elle fonctionne en complément de la maintenance des équipements, de l'inspection des outillages, des procédures de nettoyage, de la formation des opérateurs, des dossiers de lot, de la pesée de contrôle et de l'inspection visuelle.
Avant l’emballage en bouteille, la détection aide à réduire les risques tandis que les produits sont encore en vrac et plus faciles à rejeter. Avant l’emballage blister, elle vérifie les comprimés ou gélules avant leur scellage dans des alvéoles. Avant la mise en carton, l’inspection peut être associée au contrôle de poids ou à l’inspection par vision afin de soutenir l’exhaustivité et la traçabilité du conditionnement final.
La meilleure configuration est pratique. La machine doit inspecter les produits à la vitesse de production, rejeter proprement les unités suspectes, permettre un nettoyage facile et s’intégrer à la ligne sans arrêts répétés.
Un détecteur de métaux pharmaceutique permet de contrôler les comprimés et gélules avant leur passage dans des bouteilles, des blisters, des cartons ou d’autres emballages finaux. Il est le plus utile lorsqu’il est placé après l’étape principale de formage ou de remplissage, par exemple après la compression des comprimés et le dépoussiérage ou après le remplissage et le polissage des gélules.
La machine doit être évaluée selon l’adéquation au produit, la taille de l’ouverture, la sensibilité aux différents métaux, la fiabilité du rejet, l’accessibilité pour le nettoyage et l’intégration à la ligne. Elle doit également fonctionner avec des trieuses pondérales et des systèmes de vision plutôt que de les remplacer.
Pour la production de formes solides, la détection de métaux est un point de contrôle pratique qui aide à mieux maîtriser les comprimés, les gélules et les lignes d’emballage en aval avant le conditionnement final.
Rich Packing peut aider à associer des solutions de détecteurs de métaux pharmaceutiques aux lignes de comprimés, de gélules, de comptage, de mise en bouteille, de conditionnement blister et de mise en carton en fonction de la taille du produit, de la vitesse de ligne, de la position d’installation et des exigences de rejet. Partagez votre échantillon de produit et la configuration de votre ligne pour obtenir une configuration pratique.
Il détecte et rejette les comprimés, gélules, pilules, softgels, granulés ou produits similaires pouvant contenir des contaminants métalliques avant l’emballage ou l’expédition.
Une position courante se situe après la presse à comprimés et le dépoussiéreur de comprimés, avant le comptage, la mise en bouteille, l’emballage blister ou d’autres opérations en aval.
Oui, dans certains cas. La goulotte, l’ouverture, la méthode de rejet et les réglages doivent correspondre aux deux formes de produits. Des tests sur échantillons sont recommandés.
La plupart des systèmes sont testés pour le métal ferreux, le métal non ferreux et l’acier inoxydable. Les résultats réels dépendent du type de produit, de la taille de l’ouverture, de la vitesse et de la configuration.
Non. Un détecteur de métaux vérifie la contamination métallique. Une trieuse pondérale vérifie le poids du produit ou du colis. De nombreuses lignes utilisent les deux systèmes.
Les rejets faussement positifs peuvent provenir d’une alimentation instable, de vibrations, de l’électricité statique, d’une mauvaise mise à la terre, de bruit électrique, de poussière ou de réglages inadaptés.
Oui. Vérifier des comprimés ou des gélules en vrac avant l’alimentation en blister peut réduire le risque de sceller des produits suspects dans les alvéoles des blisters.
[1] FDA - 21 CFR 211.67 Nettoyage et maintenance des équipements: https://www.law.cornell.edu/cfr/text/21/211.67
[2] Pharmaceutical Technology - Les éléments d’un programme efficace de détection de métaux pour les formes solides: https://www.pharmtech.com/view/elements-effective-solid-dosage-metal-detection-program
