Qu’est-ce qu’une machine à cartonner : Guide complet pour l’emballage pharmaceutique

1. Introduction

L’industrie pharmaceutique a toujours maintenu des normes strictes de production et d’emballage dans le monde entier, car la qualité de l’emballage est directement liée à la sécurité des médicaments, à leur durée de conservation et à la conformité réglementaire. Le conditionnement secondaire en étuis, une étape essentielle après la mise en flacon, le blistérage et l’étiquetage, reposait autrefois largement sur des opérations manuelles dans les ateliers pharmaceutiques traditionnels.

Comme emballage pharmaceutique se dirige vers une automatisation complète et une modernisation intelligente, les encartonneuses automatiques sont devenues des équipements essentiels pour les lignes d’emballage pharmaceutique standardisées. Ce guide explique la définition, la classification, le flux de fonctionnement, les principaux avantages, les critères de sélection et la maintenance quotidienne des encartonneuses spécifiques au secteur pharmaceutique, aidant les équipes d’usine à prendre des décisions d’équipement plus pratiques et à améliorer les performances globales de conditionnement.

2. Qu'est-ce qu'une encartonneuse pharmaceutique ?

2.1 Définition principale

Une encartonneuse pharmaceutique est un dispositif automatisé spécialisé de conditionnement secondaire conçu pour les ateliers pharmaceutiques propres. Elle réalise automatiquement l’ensemble des opérations, y compris l’alimentation des cartons, l’ouverture des étuis, l’insertion des produits, le pliage et l’insertion des notices, numéro de lot codage, pliage et scellage des cartons, détection et sortie des boîtes finies sans intervention manuelle.

2.2 Applicabilité multi-industries et avantages de conception

Les encartonneuses sont conçues pour un déploiement intersectoriel, servant les secteurs pharmaceutique, alimentaire, chimique et d’emballage associé. Leur conception universelle équilibre hygiène, sécurité, durabilité et conformité réglementaire afin de répondre aux différentes exigences de production.

• ● Construction hygiénique haut de gamme : Le corps principal est généralement fabriqué en acier inoxydable ou en acier au carbone, avec moins d’arêtes vives et de zones mortes sanitaires. Cela permet de résister à la corrosion, de faciliter un nettoyage complet et de répondre aux exigences d’hygiène des produits pharmaceutiques et alimentaires.
• ● Conformité et traçabilité des données : L’enregistrement intégré des données prend en charge le suivi des lots, aidant les fabricants à respecter les normes GMP, les exigences de sécurité alimentaire et les besoins de gestion de production.
• ● Structure universelle robuste : Les composants mécaniques renforcés assurent un fonctionnement stable lors de l’emballage de différents produits, allant des médicaments délicats aux fournitures chimiques.

2.3 Produits d'emballage pharmaceutique applicables

Cet équipement couvre les principales formes de conditionnement pharmaceutique fini, y compris les blisters de comprimés ou de gélules, les flacons, les sachets, les pommades, les seringues jetables, les cosmétiques et autres fournitures médicales et pharmaceutiques courantes.

3. Principaux types d’encartonneuses pharmaceutiques

Selon la disposition structurelle, le degré d’automatisation et les exigences de capacité de production, les encartonneuses pharmaceutiques sont généralement divisées en plusieurs types principaux adaptés à différents scénarios de production.

3.1 Encartonneuse verticale

Les encartonneuses verticales utilisent une alimentation verticale et une structure d’ouverture verticale des cartons. Elles occupent une surface réduite et présentent une disposition relativement simple. Ce modèle convient à la production en petites séries, aux petites productions et aux commandes d’emballage médical personnalisé. Sa principale limitation est la vitesse, ce qui le rend généralement moins adapté aux lignes de production continue à grand volume.

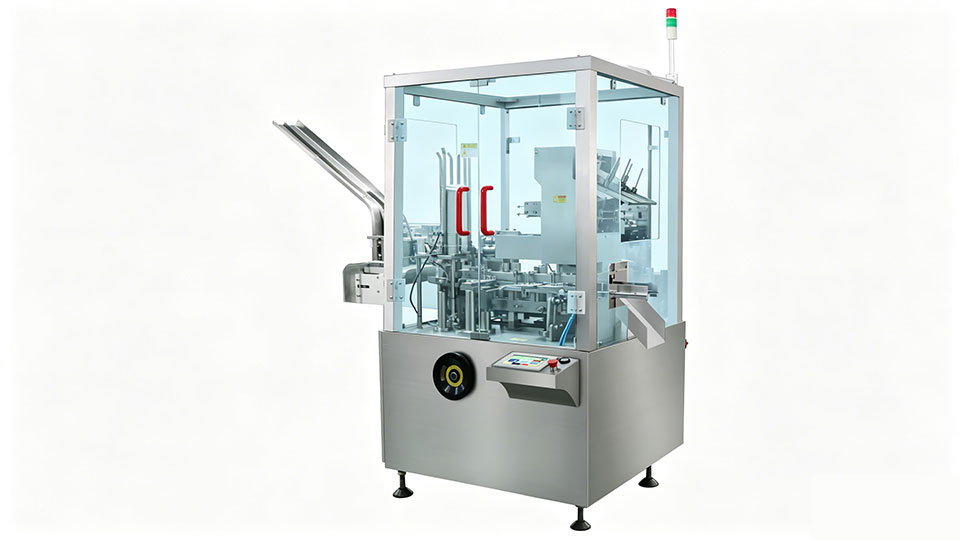

Rich Packing 120L encartonneuse verticale

3.2 Encartonneuse horizontale

En tant que modèle le plus largement utilisé dans l’industrie pharmaceutique mondiale, les encartonneuses horizontales utilisent une conception à plateforme basse et large pour assurer un conditionnement stable. Elles permettent un fonctionnement à grande vitesse, un transport fluide des matériaux et une connexion sans faille avec les machines de conditionnement sous blister en amont, machines de comptage et de mise en flacon de comprimés ou de gélules, et les machines d'étiquetage. Ce type est souvent l’option privilégiée pour la production à grande échelle.

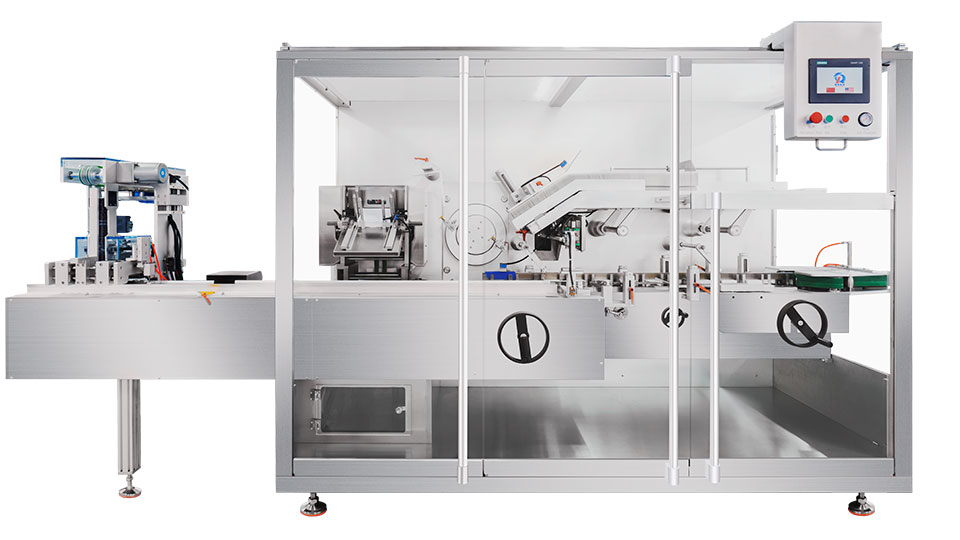

Rich Packing 130W encartonneuse horizontale

3.3 Encartonneuse semi-automatique vs automatique

Le bon choix dépend de l’échelle de production, de la planification de la main-d’œuvre, du format des produits et des objectifs d’automatisation à long terme.

4. Composition principale et fonctionnement d'une encartonneuse automatique

4.1 Composants fonctionnels principaux

Une encaisseuse automatique complète se compose de six unités fonctionnelles indépendantes mais connectées afin d'assurer un fonctionnement coordonné et stable.

1. 1. Unité d’alimentation des cartons :Empile, prélève et ouvre automatiquement des cartons pliés vides.
2. 2. Unité de pliage et d’insertion des notices :Plie automatiquement les instructions et insère les feuillets dans les cartons avec précision.
3. 3. Unité de convoyage des produits :Transporte de manière stable les produits finis vers la station de mise en carton, en synchronisation avec le mouvement des cartons.
4. 4. Unité de pliage et de scellage des cartons :Réalise le pliage des rabats et la fermeture des cartons.
5. 5. Unité de codage et d’impression :Imprime en temps réel les numéros de lot ou les codes de production associés sur les cartons.
6. 6. Système de contrôle tactile HMI :Permet le réglage centralisé des paramètres, la surveillance en fonctionnement, les alarmes de défaut et les statistiques de données.

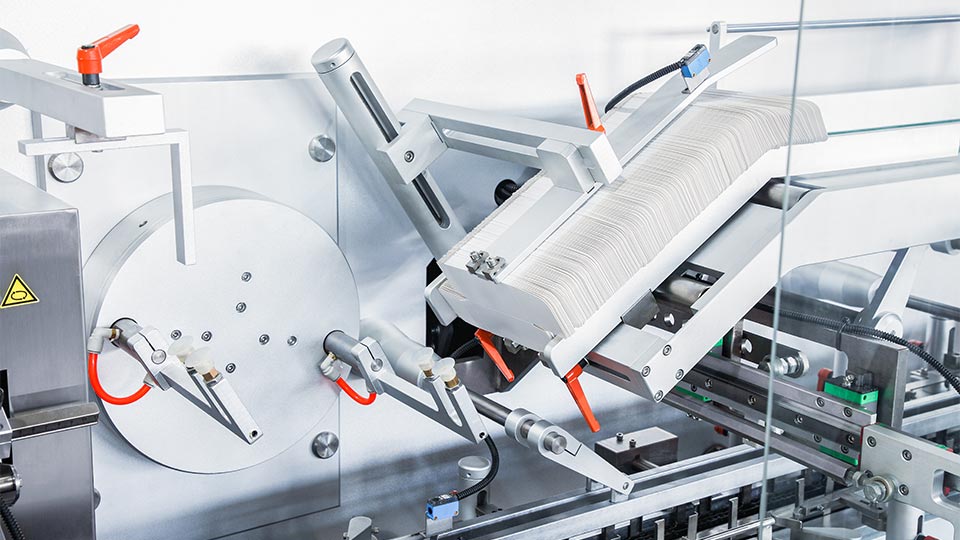

Mécanisme de prélèvement de cartons à roue planétaire

4.2 Processus de travail entièrement automatique standard

L’ensemble du processus de mise en carton fonctionne en boucle fermée sans intervention manuelle :

• ● Alimentation et ouverture des cartons
• ● Alimentation synchronisée des produits
• ● Insertion automatique des notices
• ● Codage en temps réel de la date et des lots
• ● Pliage des rabats et scellage des cartons
• ● Sortie des boîtes finies conformes

L’équipement déclenche des alarmes automatiques et des rejets lorsqu’il détecte des cartons manquants, des produits manquants ou des notices manquantes.

5. Pourquoi les lignes pharmaceutiques doivent adopter des encaisseuses dédiées

De nombreux fabricants pharmaceutiques hésitent à moderniser leurs équipements de mise en carton automatique en raison du budget initial. Cependant, les encaisseuses pharmaceutiques dédiées apportent des avantages à long terme en matière de conformité, d’efficacité, de qualité d’emballage et de maîtrise des coûts.

5.1 Conformité aux normes d’audit pharmaceutique GMP

Les pièces en acier inoxydable 304 poli et la conception structurelle sanitaire contribuent à réduire l’accumulation de poussière et à simplifier le nettoyage. Les journaux complets des données d’exploitation assurent également la traçabilité de l’ensemble du processus de production, aidant les fabricants à se préparer aux inspections GMP de routine.

5.2 Réduction des goulots d’étranglement de la ligne d’emballage

Les machines standard de mise en carton pharmaceutique peuvent s’intégrer aux machines de blisters en amont, aux machines de remplissage de liquides et aux équipements d’étiquetage, créant des lignes d’emballage automatiques sans personnel de bout en bout. Cela réduit le décalage de vitesse entre les équipements automatisés en amont et la mise en carton manuelle en aval, améliorant ainsi la production globale de l’atelier.

5.3 Réduction des risques liés à la qualité de l’emballage

Le positionnement mécanique fixe assure un pliage, un scellage et un codage constants des cartons pour chaque boîte de produit fini. Il contribue également à réduire les défauts manuels tels que les notices manquantes, les matériaux mal placés, les scellages irréguliers et les taux de réussite d’emballage instables.

5.4 Réduction des coûts de main-d’œuvre et de retouche à long terme

Une encaisseuse automatique peut remplacer plusieurs travailleurs qualifiés de l’emballage, réduisant ainsi les coûts de main-d’œuvre à long terme. Le fonctionnement automatique stable réduit également les pertes de retouche causées par les erreurs d’emballage et améliore l’utilisation des matériaux.

5.5 Compatibilité avec les systèmes MES d’usine intelligente

Les machines de mise en carton pharmaceutiques de nouvelle génération peuvent prendre en charge la connexion de données avec les systèmes de gestion de production MES de l’usine. Les données de production en temps réel, l’état de fonctionnement des équipements et les enregistrements de pannes peuvent être téléchargés automatiquement, soutenant la gestion numérique de l’atelier d’emballage.

6. Paramètres clés pour la sélection d’une encaisseuse pharmaceutique

Lors de l’achat d’équipements de mise en carton, les équipes d’approvisionnement et d’ingénierie doivent se concentrer sur des paramètres pratiques plutôt que de rechercher aveuglément la vitesse la plus élevée.

• ● Vitesse de production adaptée :Choisir la vitesse de la machine en fonction de la production quotidienne de l’atelier afin d’éviter une surcapacité de l’équipement ou une efficacité de production insuffisante.
• ● Plage de réglage des formats de cartons :Donner la priorité aux conceptions modulaires pouvant s’adapter à des emballages pharmaceutiques multi-spécifications.
• ● Niveau d’hygiène de l’atelier :Vérifier si la structure de l’équipement répond aux exigences GMP pour les zones de production propres.
• ● Système de détection intelligent :Vérifier si la machine dispose d’un rejet automatique des cartons vides, des produits manquants et des notices manquantes.
• ● Coût du service après-vente :Confirmer la difficulté de changement de spécifications, le coût de maintenance régulière, le support des pièces de rechange et le délai de réponse du service après-vente local.

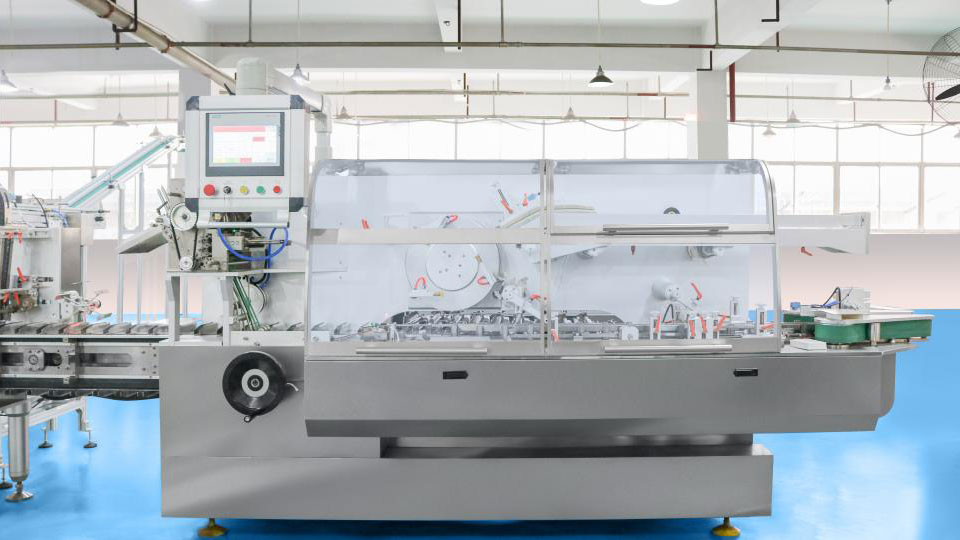

Couvercle en verre anti-poussière

7. Un fabricant représentatif d’encaisseuses

7.1 Machine de mise en cartons Rich Packing

Sur la base des indicateurs d’achat ci-dessus, la gamme de machines de mise en cartons de Guangzhou Rich Packing est conçue pour les lignes de conditionnement pharmaceutique, en particulier lorsque les acheteurs ont besoin d’une production stable, d’une adaptation aux ateliers propres, de fonctions de détection et d’un support de maintenance pratique.

Paramètres de la machine de mise en cartons Rich Packing

• Vitesse de production adaptée :Si votre échelle de production est limitée, les modèles RQ-ZH-130W ou RQ-ZH-120L peuvent être un meilleur choix. Si la production cible est supérieure à 125 cartons par minute, les RQ-ZH-260W et RQ-ZH-320W valent la peine d’être envisagés.
• Changement de format rapide :Seules 3 à 5 pièces doivent être remplacées pour différentes spécifications de produits et de cartons, ce qui aide à réduire les temps d’arrêt et les coûts de réglage.
• Adaptation aux ateliers propres :Un châssis en acier inoxydable et un capot de protection en plexiglas fermé permettent à la machine de s’adapter aux ateliers pharmaceutiques propres, aux ateliers alimentaires sans poussière et aux environnements de production chimique résistants à la corrosion.
• Système intelligent de rejet complet :Trois points d’inspection, des alarmes synchronisées et un rejet automatique surveillent en temps réel les cartons manquants, les notices manquantes et les produits mal positionnés.
• Maintenance conviviale :Les composants codés et les échelles de réglage graduées simplifient les inspections et la maintenance quotidiennes. Les composants principaux Siemens et Omron contribuent également à réduire la pression de maintenance à long terme.

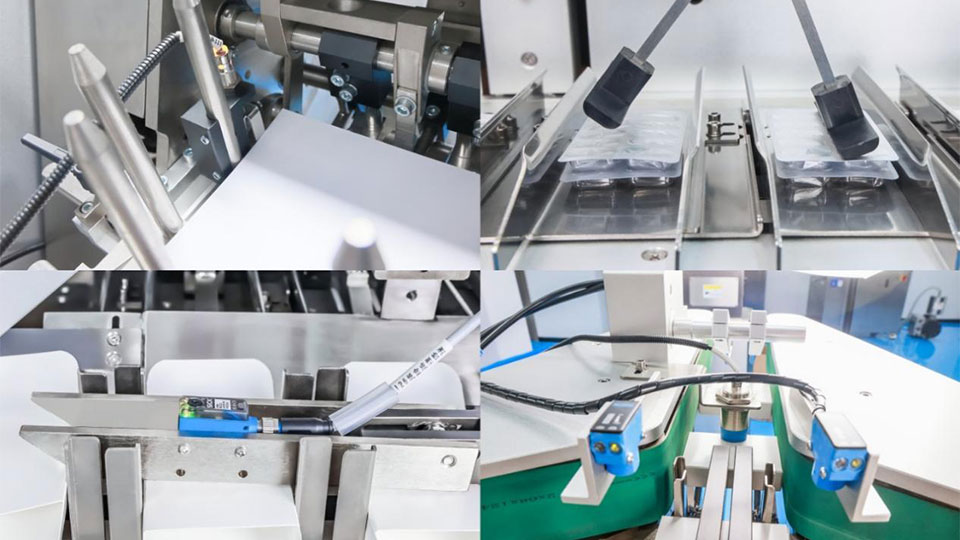

Points de détection multiples

8. Consignes quotidiennes d’exploitation et de maintenance

Une maintenance quotidienne standardisée peut prolonger la durée de vie de l’équipement et maintenir une stabilité de fonctionnement à long terme sans arrêts fréquents.

8.1 Exigence de nettoyage quotidien

Nettoyez les résidus de papier et la poussière à l’intérieur de la machine après la production quotidienne. Effectuez une désinfection régulière à l’alcool des pièces en contact selon les règles de gestion des ateliers propres. Les pièces amovibles doivent être retirées et nettoyées directement afin de réduire les résidus cachés.

8.2 Inspection mécanique régulière

Vérifiez les chaînes de transmission, les engrenages et les convoyeurs toutes les deux semaines. Ajoutez régulièrement une huile lubrifiante de qualité alimentaire appropriée afin d’assurer un fonctionnement mécanique fluide et de réduire le bruit de fonctionnement.

8.3 Pannes courantes et solutions rapides

• ● Blocage de carton :Vérifiez la position d’empilage des cartons et ajustez la pression de la ventouse.
• ● Échec d’insertion de la notice :Calibrez la position de pliage de la notice.
• ● Codage illisible :Remplacez le ruban d’impression thermique et ajustez la position d’impression.

8.4 Étalonnage régulier du système

Effectuez un étalonnage complet des paramètres tous les six mois afin de s’adapter aux légères variations de la rigidité du carton et de maintenir la précision de la mise en carton stable.

9. Questions fréquemment posées

1. Une seule encartonneuse peut-elle s’adapter à plusieurs tailles de boîtes de médicaments ?

Oui. Les machines d’encartonnage pharmaceutiques modernes prennent en charge le réglage des dimensions grâce à un changement de moule facile, couvrant la plupart des formats de cartons courants.

2. Le RQ-ZH-130W est-il conforme aux normes GMP ?

Oui. Dotée d’un châssis en acier inoxydable et d’un capot de protection entièrement fermé en plexiglas, cette machine est conçue pour répondre aux exigences des ateliers propres GMP.

3. Combien de temps faut-il pour changer les spécifications du produit ?

Pour les modèles standard, le changement de spécifications prend environ 15 minutes, permettant une production flexible en petits lots et un conditionnement multi-spécifications.

4. Les nouvelles machines d’encartonnage peuvent-elles se connecter aux lignes de conditionnement existantes ?

Oui. Une intégration d’interface personnalisée peut être mise en place selon les paramètres des équipements amont et aval du client, facilitant la connexion de la nouvelle machine aux lignes de production existantes.

10. Conclusion

Les machines d’encartonnage sont des équipements de soutien importants pour des lignes de conditionnement secondaire pharmaceutique standardisées, automatisées et conformes. Les différents types de machines d’encartonnage répondent à des besoins de production variés, de la fabrication en petits lots à la production continue à grande échelle. Au-delà du simple conditionnement automatique en boîte, les encartonneuses pharmaceutiques professionnelles aident les fabricants à réduire les risques de conformité GMP, à stabiliser la qualité de l’emballage et à réduire la charge de travail.

Pour les responsables d’usine pharmaceutique, l’équipement d’encartonnage le plus adapté doit être sélectionné en fonction de l’espace de l’atelier, de la demande de production quotidienne, du niveau de salle blanche et du type de conditionnement du produit, plutôt que sur la base de fonctions excessives qui pourraient ne pas être nécessaires.
