Gélules à remplissage liquide : un guide complet sur le remplissage, le scellage et la fabrication

Les gélules à remplissage liquide utilisent une enveloppe dure en deux parties pour contenir des liquides, des suspensions ou des semi-solides compatibles. Après le dosage, la tête et le corps sont verrouillés et, lorsque la formulation l'exige, scellés au niveau de la jonction tête-corps. Contrairement au remplissage de poudre, la production de gélules liquides impose un contrôle plus strict sur l'écoulement de la formulation, la compatibilité de l'enveloppe, la répétabilité du dosage et l'intégrité du scellage.

Dans la production de gélules à remplissage liquide, la formulation, le système de dosage, l'enveloppe de la gélule, la méthode de scellage et les conditions post-scellage doivent fonctionner ensemble. Ce guide suit ce processus, de la sélection de la formulation et du remplissage jusqu'au verrouillage, au scellage, au séchage ou au durcissement, à l'inspection et au choix de l'équipement.

Que sont les gélules à remplissage liquide ?

Les gélules à remplissage liquide (LFHC) sont des gélules préformées en deux parties avec un corps plus long pour le remplissage et une tête plus courte qui se ferme par-dessus. Elles peuvent utiliser des enveloppes en gélatine dure ou en polymère commeHPMC, mais la formulation et le processus doivent être compatibles avec l'enveloppe sélectionnée.

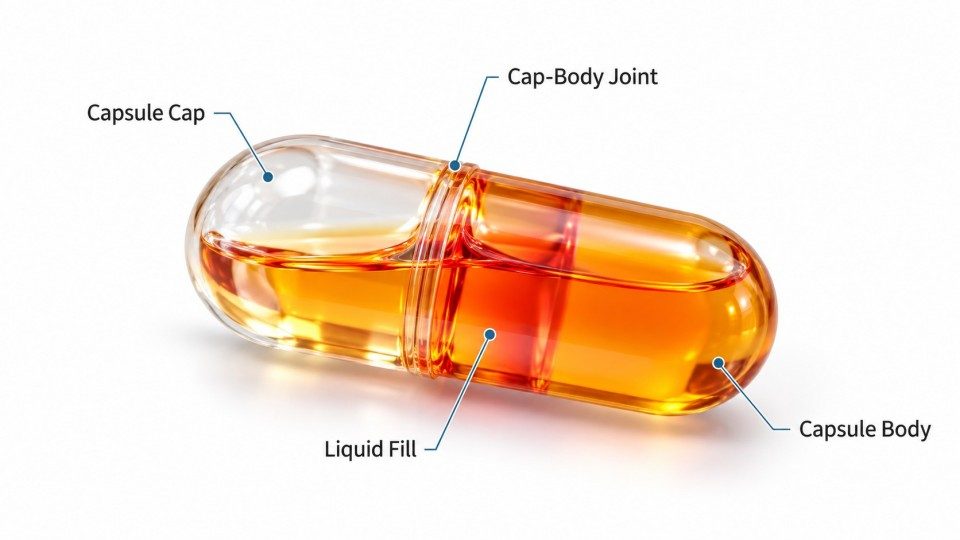

Structure d'une gélule à remplissage liquide

Une gélule à remplissage liquide comporte quatre parties fonctionnelles :

• Corps de la gélule : contient la formulation dosée.
• Tête de la gélule : se ferme sur le corps rempli.
• Remplissage liquide ou semi-solide : la formulation dosée.
• Jonction tête-corps : l'interface de chevauchement qui assure la fermeture mécanique et, si nécessaire, reçoit le scellage.

Le verrouillage joint la tête et le corps ; le scellage ferme la jonction. Pour les remplissages liquides, ce scellage supplémentaire peut réduire les fuites à travers l'interface tête-corps et limiter les entrées indésirables pendant la manipulation et le stockage.

Gélatine vs enveloppes de gélules HPMC

La gélatine et le HPMC ne se comportent pas de la même manière avec toutes les formulations liquides. L'humidité, les solvants, les excipients et les conditions de stockage peuvent modifier la fragilité, la déformation, la masse ou l'intégrité de l'enveloppe ; le choix de l'enveloppe doit donc être testé avec la formulation réelle.

En pratique, ni la gélatine ni le HPMC ne constituent automatiquement la meilleure option. Leur comportement face à l'humidité et leur réponse mécanique diffèrent, tandis que la compatibilité totale entre la formulation et l'enveloppe est évaluée dans la section suivante.

Gélules à remplissage liquide vs capsules molles

Les LFHC et les capsules molles peuvent contenir des liquides ou des semi-solides, mais ils sont fabriqués différemment. Une capsule molle forme une enveloppe flexible autour du remplissage pendant l'encapsulation ; une LFHC commence avec une enveloppe dure préformée en deux parties.

Cette différence modifie l'équipement de remplissage, la méthode de dosage, le comportement de l'enveloppe et l'étape de scellage. Les LFHC sont utiles lorsqu'un produit nécessite un format de gélule dure avec un remplissage liquide ou semi-solide compatible.

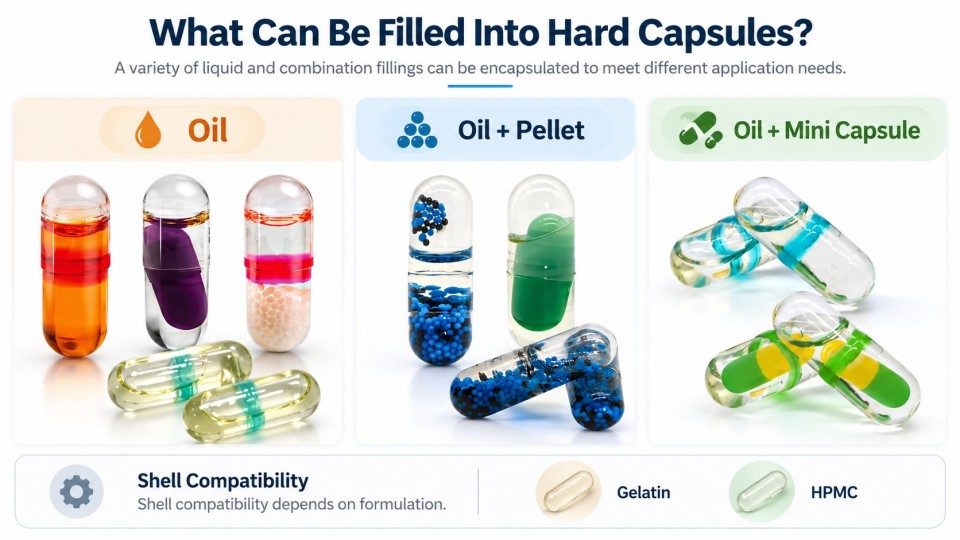

Que peut-on remplir dans des gélules dures ?

Les gélules dures peuvent contenir des huiles, des solutions non aqueuses, des suspensions et certains semi-solides ou pâtes, mais la formulation doit toujours être compatible avec l'enveloppe, le système de dosage et le processus de scellage.

Huiles et formulations à base de lipides

Les huiles et les remplissages à base de lipides sont des applications courantes des LFHC car le dosage volumétrique peut les mesurer avec précision lorsque leur écoulement reste stable. Mais une huile n'est pas automatiquement compatible avec toutes les enveloppes de gélules dures.

La composition lipidique, les tensioactifs, l'hygroscopicité, la viscosité et l'interaction avec l'enveloppe peuvent tous modifier l'intégrité de la gélule. Confirmez la compatibilité avec la formulation prévue plutôt qu'avec la catégorie de formulation seule.

Solutions et suspensions

Les solutions sont généralement plus faciles à doser lorsque la viscosité et la composition restent stables. Les suspensions ajoutent un autre point de contrôle : les solides doivent rester uniformément dispersés afin que le matériau atteignant la pompe et la buse représente toujours la formulation prévue.

Pour le remplissage de suspensions, contrôlez le mélange, le temps de séjour, la sédimentation, le comportement de la buse et la répétabilité du dosage. Une fois que la formulation perd son homogénéité, la machine de remplissage de gélules liquides ne peut pas corriger la différence de composition en aval.

Semi-solides et pâtes

Les semi-solides et les pâtes peuvent également être remplis dans des gélules dures, mais la température et le cisaillement peuvent modifier rapidement leur écoulement. Sélectionnez le système de dosage en fonction de la rhéologie réelle de la formulation, et non de l'étiquette du produit.

Les pompes en céramique ou autres pompes volumétriques peuvent convenir aux remplissages visqueux, mais le type de pompe, la conception de la buse et les conditions de fonctionnement nécessitent toujours des essais spécifiques au produit.

Compatibilité entre la formulation et l'enveloppe de la gélule

Avant de sélectionner l'enveloppe ou la machine, examinez la formulation pour identifier les facteurs les plus susceptibles d'affecter le remplissage et l'intégrité de la gélule :

• humidité et activité de l'eau ;
• hygroscopicité ;
• compatibilité avec les solvants ;
• composition en lipides et tensioactifs ;
• viscosité et comportement à l'écoulement ;
• température de formulation ;
• déformation ou fragilité de l'enveloppe ;
• interaction potentielle entre la formulation et l'enveloppe.

Ce dépistage est important car les composants de la formulation peuvent modifier les propriétés mécaniques et l'intégrité des gélules pendant le remplissage et le stockage.

Formulations nécessitant une évaluation spéciale

Signalez une formulation pour des tests supplémentaires lorsqu'elle est hautement hygroscopique, présente une activité de l'eau élevée, contient des solvants réactifs avec l'enveloppe, change brusquement de viscosité avec la température, contient des particules en suspension, entraîne de l'air ou forme des fils au niveau de la buse. Une activité de l'eau élevée peut ramollir ou déformer les enveloppes en gélatine ; les remplissages aqueux ou fortement hygroscopiques nécessitent donc un travail de compatibilité particulièrement minutieux.

Ne choisissez pas l'enveloppe ou la machine de remplissage de gélules liquides uniquement en fonction de la catégorie de formulation. Évaluez la formulation réelle, l'enveloppe, le système de dosage, la méthode de scellage et les conditions de stockage comme un seul processus.

Comment les gélules remplies de liquide sont-elles fabriquées ?

La fabrication de gélules remplies de liquide suit une séquence claire : préparer la formulation, séparer la gélule, doser le remplissage, verrouiller l'enveloppe, sceller le joint, sécher ou durcir le scellage, inspecter la gélule et évacuer le produit accepté. Les machines diffèrent, mais ces points de contrôle restent étroitement liés.

Étape 1 : Préparation de la formulation

Avant la production, caractérisez la viscosité, l'homogénéité, la sensibilité à la température, la sédimentation, l'entraînement d'air et la compatibilité avec l'enveloppe. Ces propriétés déterminent comment la formulation se comporte dans la trémie, la pompe, la buse et le corps de la gélule.

Les suspensions nécessitent une dispersion stable tout au long du cycle. Les remplissages visqueux nécessitent des conditions de dosage qui limitent le filage, l'égouttement et la récupération lente de la pompe.

Étape 2 : Alimentation et séparation des gélules vides

Les gélules vides sont alimentées, orientées et séparées en tête et corps. Le corps doit atteindre la position de remplissage correctement tandis que la tête est retenue pour le verrouillage après le dosage. Rejetez les gélules qui ne parviennent pas à se séparer avant le dosage.

Étape 3 : Dosage et remplissage du liquide

Le système de dosage mesure la formulation dans chaque corps de gélule. Les systèmes à déplacement positif, y compris les conceptions à piston et à pompe en céramique, sont des choix courants lorsqu'ils correspondent au comportement d'écoulement de la formulation.

La viscosité modifie directement le comportement de dosage lors du remplissage de gélules liquides : la réponse de la pompe, l'égouttement de la buse, le filage, la vitesse de remplissage et la répétabilité de la dose peuvent tous varier avec elle. Il n'existe pas de limite universelle utile de viscosité ou de température ; la fenêtre opérationnelle dépend de la formulation, de la conception de la pompe/buse et du processus machine validé.

Pendant la production, surveillez ensemble l'état de la formulation, la réponse de la pompe, l'arrêt de la buse, la position de la gélule et la consistance du remplissage. Les directives de la FDA mettent l'accent sur des conditions de fabrication contrôlées et des tests en cours de processus appropriés pour les opérations de gélules.

Étape 4 : Fermeture et verrouillage de la gélule

Après le dosage, la machine rapproche la tête et le corps pour former la gélule fermée de base.

Le verrouillage n'est pas un scellage. Le verrouillage mécanique maintient les deux parties de l'enveloppe ensemble, mais un liquide peut toujours trouver un chemin de fuite à travers l'interface tête-corps si le joint n'est pas correctement scellé.

Étape 5 : Scellage de la gélule

Le scellage ajoute une barrière au niveau du joint tête-corps. Selon la gélule et le processus, il peut s'agir d'une bande externe ou d'une autre méthode de scellage par jointure/fusion.

Étape 6 : Séchage, durcissement et refroidissement

Après le scellage, le joint nécessite des conditions contrôlées pour sécher, prendre ou durcir. Le refroidissement devient un besoin de processus distinct lorsqu'un remplissage chauffé ou thermoadoucissant doit revenir à son état physique cible ; les huiles, solutions et suspensions courantes ne nécessitent pas automatiquement une étape de refroidissement distincte.

Le système de remplissage de gélules liquides utilise un dispositif de séchage/refroidissement à air vertical. Stabilisez le scellage sans déformer l'enveloppe, perturber le joint ou modifier l'état du remplissage.

Étape 7 : Inspection et rejet

L'inspection doit cibler les défauts qui affectent la qualité du produit ou la stabilité de la ligne. Selon les capteurs installés, une ligne peut vérifier la présence de la gélule, l'orientation, la séparation tête-corps, la fermeture, la déformation visible, les fuites ou l'apparence du scellage.

Étape 8 : Évacuation de la gélule finie

Les gélules acceptées passent ensuite à la manipulation ou au conditionnement en aval. Selon le produit, cela peut inclure le polissage des gélules, le tri des gélules, le tri, le comptage et la mise en flacon des gélules, le blisterage, ou encartonnage.

Comment les gélules remplies de liquide sont-elles scellées ?

Le scellage protège le joint tête-corps ; il s'agit d'une opération distincte du simple verrouillage de la gélule.

Pourquoi les gélules remplies de liquide nécessitent-elles un scellage ?

Une gélule verrouillée mécaniquement présente toujours une interface tête-corps chevauchante. Avec un remplissage liquide, cette interface peut devenir une voie de fuite, c'est pourquoi le processus de scellage est utilisé pour réduire les fuites de liquide et limiter les entrées environnementales.

Où la colle de scellage est-elle appliquée ?

Dans le scellage à base de colle, le matériau est appliqué autour du joint tête-corps ou de la soudure de la gélule. La zone de contact exacte et le motif d'application dépendent de l'enveloppe et de la technologie de scellage.

Le banderolage externe enveloppe le joint d'une bande de scellage. D'autres procédés appliquent le liquide de scellage directement au niveau de la soudure et utilisent des conditions contrôlées pour former une fermeture intégrée. Ils résolvent le même problème, mais ce ne sont pas les mêmes processus.

Comment la colle de scellage crée-t-elle le scellage de la gélule ?

Le matériau de scellage doit atteindre et mouiller uniformément ou interagir avec les surfaces cibles de l'enveloppe, puis prendre, sécher ou fusionner pour former la barrière prévue. L'état du produit de scellage, la géométrie du joint, le matériau de l'enveloppe, la pression d'application et le traitement post-scellage affectent tous le résultat.

Ce qui compte, c'est une couverture uniforme du joint et une formation répétable du scellage, et non simplement la présence de produit de scellage.

Température de la colle de scellage et uniformité de l'application

Lorsque le liquide de scellage est à température contrôlée, quatre variables comptent ensemble : la chimie du produit de scellage, la viscosité, la température et l'uniformité de l'application. Si le produit de scellage est trop épais, trop fluide, mal conditionné ou appliqué de manière inégale, la couverture du joint devient incohérente. Définissez la fenêtre de travail pour l'enveloppe réelle, la formulation de scellage et le processus machine.

Ne copiez pas une température de scellage d'un autre système de gélules. Validez l'état du produit de scellage sur la formulation et la machine réellement utilisées.

Compatibilité de l'enveloppe de la gélule pendant le scellage

L'enveloppe doit tolérer à la fois la formulation et le processus de scellage. L'humidité, les solvants, la chaleur et les conditions de séchage peuvent altérer le comportement de l'enveloppe, c'est pourquoi le développement du scellage et la compatibilité de l'enveloppe doivent être évalués ensemble.

Séchage et durcissement après scellage

Le séchage ou le durcissement post-scellage amène le produit de scellage à son état physique prévu. Le temps et les conditions requis dépendent de la chimie du scellage, du matériau de l'enveloppe, de l'équipement et de la formulation.

Pour le contrôle du processus, suivez le scellage dans cet ordre :

état du produit de scellage → uniformité de l'application → couverture du joint → séchage/durcissement → intégrité du scellage

Problèmes courants de remplissage et de scellage des gélules liquides

Commencez le dépannage à partir du défaut visible, puis remontez jusqu'à la variable de processus susceptible de l'avoir causé.

Utilisez le tableau ci-dessous comme guide de première vérification ; les réglages finaux doivent toujours suivre le processus validé du produit et de la machine.

Quel équipement est utilisé pour les gélules dures remplies de liquide ?

Une machine de remplissage de gélules liquides combine les étapes de manipulation, de dosage, de verrouillage et, sur les lignes intégrées, de scellage et de post-scellage nécessaires à la production de LFHC. Pour les projets nécessitant un support de validation, Rich Packing peut fournir FAT/SAT, documentation IQ/OQ, et une formation des opérateurs.

Machine de remplissage de gélules liquides

La machine principale alimente et sépare les gélules vides, dose le liquide, verrouille l'enveloppe et, sur les systèmes intégrés, transfère les gélules vers les étapes de scellage et de post-scellage.

Système de dosage de liquide

Le système de dosage contrôle la régularité avec laquelle la formulation atteint chaque gélule. La machine de remplissage de gélules liquides Rich Packing utilise un dosage de liquide servocommandé avec des configurations de pompe en céramique ; la configuration offre un rendement allant jusqu'à 60 000 gélules/heure et une erreur de remplissage de ≤2 % pour cette configuration.

Système de scellage de gélules

Le système de scellage applique le produit de scellage sélectionné ou effectue l'opération de scellage de joint requise. Sa conception doit correspondre à l'enveloppe de la gélule, à la formulation, au produit de scellage et aux conditions de production validées.

Système de séchage, de durcissement et de refroidissement

La manipulation après scellage donne au joint le temps de sécher, de prendre ou de durcir avant que la gélule ne se déplace vers l'aval. Le refroidissement est important lorsque le processus de remplissage ou de scellage utilise de la chaleur.
