Capsule molle ou capsule dure dans le remplissage de capsules liquides : laquelle convient à votre produit ?

Les capsules remplies de liquide sont devenues de plus en plus populaires dans les industries pharmaceutique et des compléments alimentaires. Comparées aux capsules traditionnelles remplies de poudre, les formulations liquides offrent souvent une biodisponibilité plus élevée, une meilleure uniformité de dose, une dissolution plus rapide et une meilleure observance des patients. Elles sont particulièrement adaptées aux principes actifs peu solubles dans l'eau, aux huiles et aux systèmes d'administration de médicaments auto-émulsifiants (SEDDS).

Lors du développement d'un produit en capsule remplie de liquide, les fabricants sont généralement confrontés à une décision importante : la formulation doit-elle être remplie dans une capsule molle ou une capsule dure ? Cet article vise à fournir une comparaison complète entre les capsules molles et les capsules dures dans les technologies de remplissage liquide afin de vous aider à déterminer quelle solution convient le mieux à votre produit.

1. Capsule molle vs. capsule dure : quelle est la différence ?

La conception de l'enveloppe de la capsule détermine non seulement la manière dont le liquide est encapsulé, mais aussi les équipements pouvant être utilisés, la façon dont le processus de scellage est effectué et les types de formulations pouvant être remplis. Ces différences influencent directement l'efficacité de production, la compatibilité des formulations et l'investissement.

Par conséquent, comprendre la structure de la capsule et le principe de fabrication constitue la base pour évaluer leurs processus de remplissage de capsules liquides et déterminer quels types de formulations liquides sont les mieux adaptés à chaque système de capsule.

1.1 Structure de la capsule

La différence la plus évidente entre les capsules molles et les capsules dures réside dans la construction et les matériaux de leur enveloppe.

Une capsule molle est une capsule monobloc hermétiquement scellée avec une enveloppe souple et flexible. Lors de la fabrication, l'enveloppe est formée et scellée autour du remplissage liquide en une seule opération. Cette structure sans joint offre une excellente résistance aux fuites, à la pénétration de l'oxygène et à l'infiltration d'humidité.

Traditionnellement, les enveloppes des capsules molles sont fabriquées à partir de gélatine, d'eau et de plastifiants tels que la glycérine ou le sorbitol, qui confèrent à l'enveloppe son élasticité. Pour répondre aux exigences végétariennes, véganes ou religieuses, les fabricants ont également développé des capsules molles sans gélatine utilisant des polymères d'origine végétale tels que les amidons modifiés ou le carraghénane.

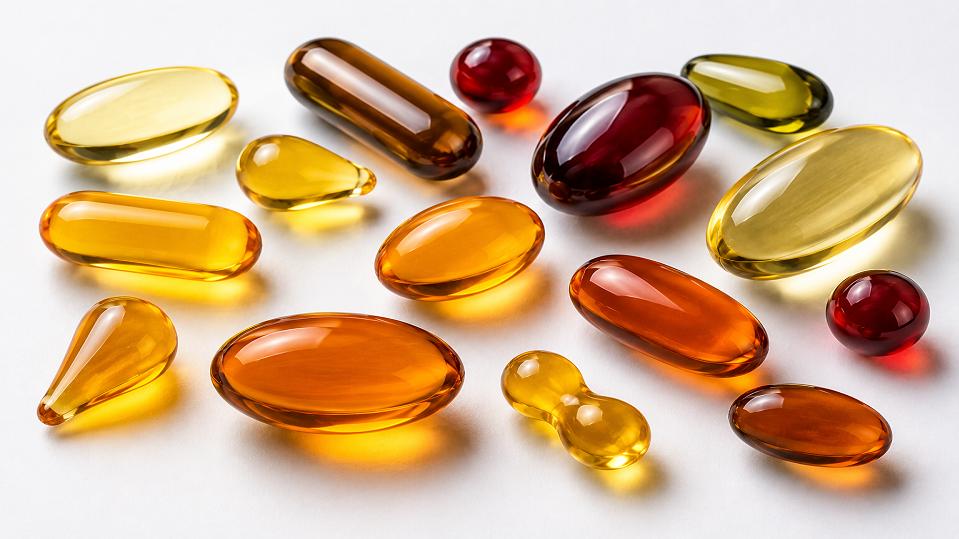

Capsule molle

Une capsule dure, en revanche, se compose de deux éléments distincts : un corps de capsule et une coiffe de capsule. Les capsules vides sont fabriquées à l'avance, et la formulation liquide est remplie dans le corps de la capsule avant que la coiffe ne soit verrouillée et scellée. Comme l'enveloppe comporte une jonction naturelle entre la coiffe et le corps, un processus de scellage supplémentaire est généralement nécessaire pour les applications remplies de liquide afin d'éviter les fuites pendant le stockage et le transport.

Enveloppes de capsules dures ont traditionnellement été fabriquées à partir de gélatine, mais les capsules en HPMC (hydroxypropylméthylcellulose) et en pullulane sont devenues de plus en plus populaires ces dernières années. Ces matériaux d'origine végétale offrent des avantages tels qu'une sensibilité réduite à l'humidité et sont largement utilisés pour les produits végétariens ou les formulations sensibles à l'humidité.

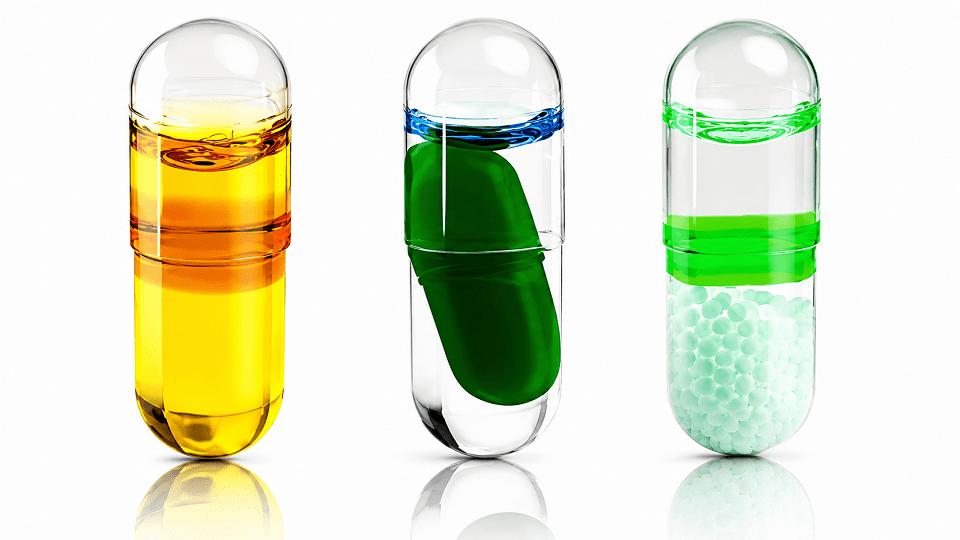

Capsule dure remplie de liquide

1.2 Principe de fabrication

Les capsules molles sont fabriquées à l'aide du procédé d'encapsulation à matrices rotatives, qui intègre la formation de la capsule, le remplissage liquide et le scellage en une seule opération continue. Pendant la production, la gélatine fondue est coulée en deux rubans continus qui sont guidés vers des rouleaux de matrices rotatives. Lorsque les cavités des matrices se ferment, une pompe doseuse injecte un volume précisément contrôlé de liquide entre les rubans de gélatine. Les matrices rotatives façonnent ensuite simultanément, scellent et découpent les capsules individuelles, produisant une capsule molle hermétiquement scellée en une seule étape.

En revanche, les capsules dures suivent une approche de fabrication en deux étapes. Les enveloppes de capsules vides sont fabriquées séparément et fournies sous forme de capsules finies en deux parties. Lors du remplissage liquide, le corps et la coiffe de la capsule sont d'abord séparés, la formulation liquide est dosée dans le corps de la capsule, puis la capsule est fermée et verrouillée. Comme une jonction naturelle reste entre la coiffe et le corps, une opération de scellage supplémentaire est généralement nécessaire pour éviter les fuites.

2. Comment le remplissage de capsules liquides est-il réalisé dans les capsules molles et les capsules dures ?

En raison de la différence structurelle entre la capsule molle et la capsule dure, le processus de remplissage des capsules liquides diffère considérablement. La fabrication des capsules molles repose sur une machine d'encapsulation de capsules molles équipée de systèmes de coulée de rubans de gélatine, de matrices rotatives et d'un coin d'injection. Les capsules dures remplies de liquide sont produites à l'aide d'une machine de remplissage et de scellage de capsules liquidesqui intègre le dosage précis du liquide aux technologies de fermeture et de scellage des capsules.

Comprendre le fonctionnement de ces deux machines aide les fabricants à sélectionner la technologie la plus appropriée à leurs besoins de production.

2.1 Machine d'encapsulation de capsules molles

Le remplissage liquide des capsules molles est réalisé à l'aide d'une machine d'encapsulation de capsules molles, généralement basée sur le procédé d'encapsulation à matrice rotative. Contrairement à une machine de remplissage de capsules, cette machine ne remplit pas des capsules préfabriquées. Elle fabrique plutôt l'enveloppe de la capsule, injecte le liquide et scelle chaque capsule dans un processus entièrement intégré.

Le processus d'encapsulation peut être divisé en plusieurs étapes suivantes.

Étape 1. Préparation de la gélatine

Le processus commence par la préparation de la masse de gélatine. La gélatine est mélangée avec de l'eau purifiée, des plastifiants tels que la glycérine ou le sorbitol, ainsi que des colorants ou opacifiants optionnels dans une cuve de fusion chauffée. Le mélange est désaéré sous vide afin d'éliminer les bulles d'air emprisonnées et maintenu à une température contrôlée pour garantir une viscosité stable avant l'encapsulation. En parallèle, le liquide est préparé dans une cuve de maintien séparée et conservé homogène par mélange ou par un chauffage doux si nécessaire.

Étape 2. Formation des rubans de gélatine

La gélatine fondue s'écoule de la cuve vers les boîtes d'étalement, où elle est répartie uniformément sur deux grands tambours rotatifs refroidis à l'eau. Lorsque les tambours tournent, la gélatine refroidit rapidement et se solidifie en deux rubans continus d'une épaisseur précisément contrôlée. L'air de refroidissement et la température sont soigneusement régulés afin de maintenir l'uniformité des rubans, car les variations d'épaisseur peuvent affecter directement la résistance des capsules, la qualité du scellage et l'apparence.

Étape 3. Alignement des rubans

Après avoir quitté les tambours de refroidissement, les deux rubans de gélatine passent à travers une série de rouleaux de guidage vers la zone d'encapsulation. Avant d'atteindre les matrices rotatives, une très fine couche de lubrifiant de qualité alimentaire est appliquée sur les rubans afin d'éviter leur adhérence aux composants métalliques pendant le transport et le scellage. Les deux rubans convergent ensuite depuis les côtés opposés de la machine avec un alignement précis, en préparation de la formation des capsules.

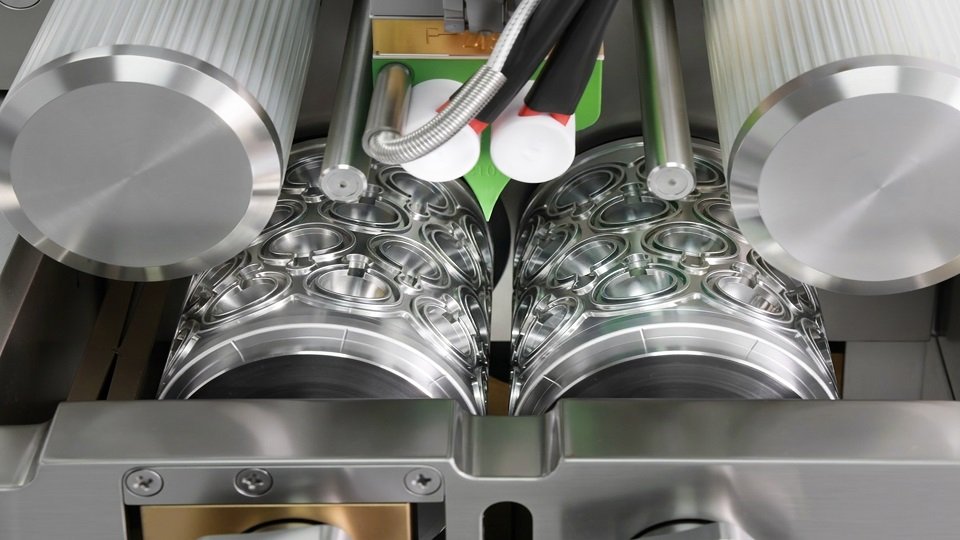

Moule de la machine d'encapsulation de capsules molles de Rich Packing

Étape 4. Injection de remplissage de précision

Au centre de la machine se trouve le coin d'injection, l'un des composants les plus critiques du système d'encapsulation de capsules molles. Une pompe doseuse de haute précision fournit en continu la formulation liquide à travers des canaux situés à l'intérieur du coin chauffé. Lorsque les deux rubans de gélatine passent de chaque côté du coin, un volume de liquide précisément mesuré est injecté entre eux. La pression générée pendant l'injection fait gonfler les rubans de gélatine dans les cavités des matrices rotatives, garantissant un volume de remplissage précis et une excellente uniformité du contenu.

Étape 5. Formation, scellage et découpe des capsules

Immédiatement après l'injection, les rubans de gélatine remplis entrent dans la section des matrices rotatives. Les deux matrices tournant en sens inverse contiennent des cavités de capsules usinées avec précision. Lorsque les logements correspondants des matrices se referment ensemble, la chaleur et la pression façonnent simultanément la capsule, scellent hermétiquement les deux rubans de gélatine autour du liquide et découpent la capsule finie du réseau de gélatine environnant.

Étape 6. Éjection des capsules

Après leur sortie des matrices rotatives, des rouleaux séparateurs détachent délicatement les capsules molles nouvellement formées du ruban de gélatine excédentaire. Les capsules sont évacuées sur un système de convoyage, tandis que le réseau de gélatine restant est collecté pour être recyclé ou éliminé selon le processus de production. À ce stade, les capsules sont entièrement scellées mais restent molles en raison de leur teneur relativement élevée en humidité.

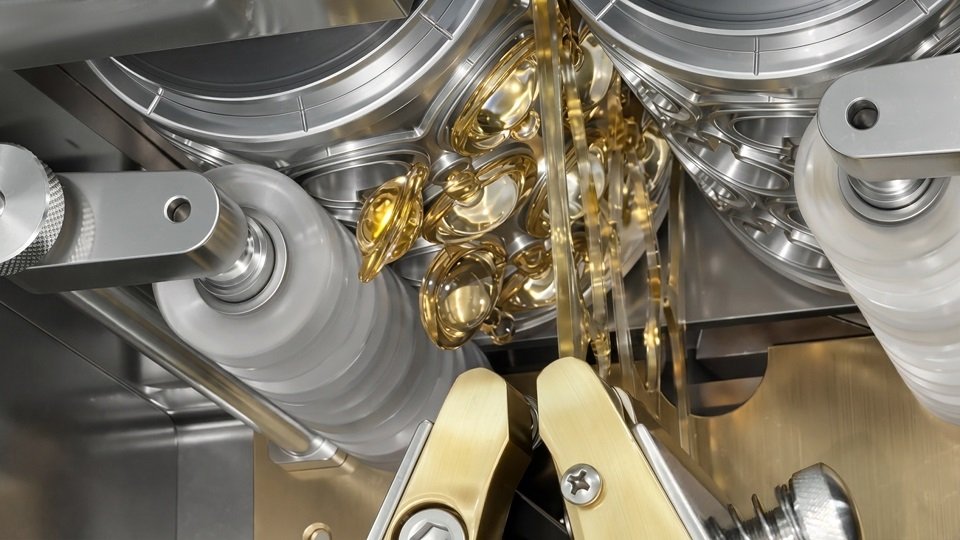

Déchargement des capsules molles

Étape 7. Séchage

Les capsules molles fraîches subissent un processus de séchage en deux étapes. Elles sont d'abord transférées dans des séchoirs rotatifs, où une rotation douce combinée à un flux d'air important élimine l'humidité de surface et empêche les capsules de se coller entre elles. Les capsules sont ensuite étalées sur des plateaux de séchage ou déplacées dans des tunnels ou salles de séchage contrôlés, où la température, l'humidité et le débit d'air sont régulés jusqu'à ce que l'enveloppe atteigne sa teneur finale en humidité et sa résistance mécanique finale.

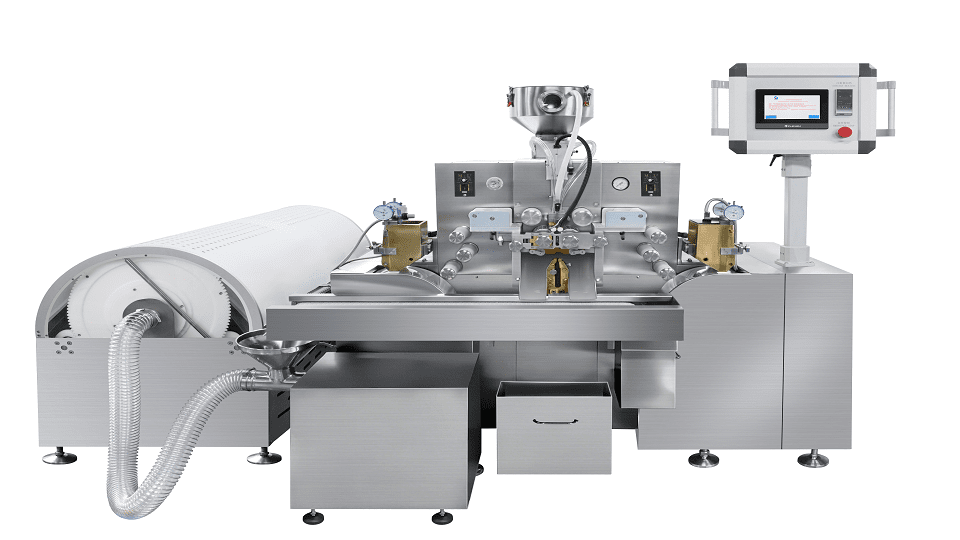

La machine d'encapsulation de capsules molles de Rich Packing

2.2 Machine de remplissage et de scellage de capsules liquides

Contrairement à la fabrication de capsules molles, une machine de remplissage et de scellage de capsules liquides ne produit pas elle-même l'enveloppe de la capsule. Elle remplit plutôt des formulations liquides dans des capsules dures préfabriquées, puis scelle l'assemblage de la capsule afin d'éviter les fuites.

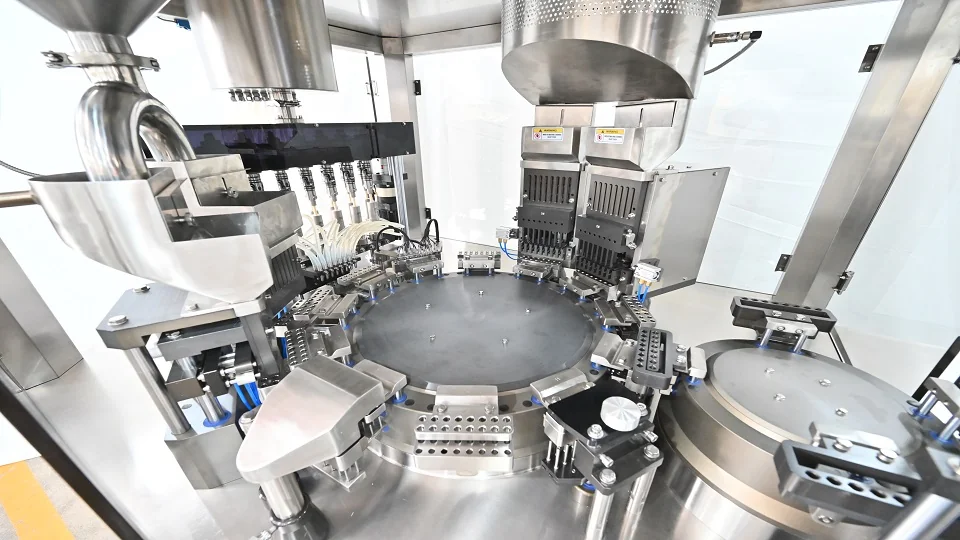

Machine de remplissage de capsules liquides NJY-1000C de Rich Packing

Un processus typique de remplissage et de scellage de capsules liquides comprend les étapes suivantes.

Étape 1. Alimentation et séparation des capsules

Le processus commence par l'alimentation automatique des capsules. Les capsules vides sont chargées dans la trémie et orientées avant d'entrer dans la machine de remplissage de capsules.

Selon le matériau de la capsule, comme la gélatine, l'HPMC ou le pullulane, la force de séparation et le niveau de vide sont soigneusement contrôlés afin d'éviter la déformation ou l'endommagement des capsules tout en maintenant un fonctionnement stable à grande vitesse.

Étape 2. Inspection et rejet des capsules

Avant que les capsules ne passent au remplissage liquide, de nombreuses machines de remplissage de capsules liquides intègrent une station automatique d'inspection et de rejet.

Les capteurs surveillent des paramètres clés de production tels que

• Corps de capsules manquants
• Capsules manquantes
• Séparation incorrecte des capsules

Toute capsule défectueuse est automatiquement rejetée avant d'entrer dans le processus de scellage en aval. Ce rejet précoce améliore non seulement la qualité finale du produit, mais empêche également la contamination de l'adhésif de scellage et réduit le gaspillage inutile de matériaux.

Étape 3. Remplissage liquide de précision

Après l'inspection, le corps de la capsule se déplace vers la station de remplissage. La formulation liquide est fournie depuis une trémie à température contrôlée afin de maintenir une viscosité stable tout au long de la production. Selon les caractéristiques de la formulation, la machine peut être équipée de :

• Pompes à piston en céramique pour un dosage volumétrique de haute précision
• Pompes péristaltiques pour des formulations stériles ou sensibles
• Pompes doseuses entraînées par servomoteur pour une production à grande vitesse

Chaque buse de remplissage distribue un volume de liquide contrôlé avec précision dans le corps de la capsule. La synchronisation entre l'indexation des capsules et le mouvement de la pompe garantit une excellente précision du poids de remplissage tout en empêchant les gouttes ou la contamination autour du bord de la capsule.

Étape 4. Verrouillage des capsules

Le capuchon de la capsule est repositionné avec précision sur le corps de la capsule remplie. Un mécanisme de verrouillage presse ensuite les deux moitiés de la capsule ensemble jusqu'à ce que les anneaux de verrouillage s'engagent solidement. À ce stade, la capsule possède une résistance mécanique suffisante pour la manipulation, mais l'assemblage entre le capuchon et le corps n'est pas encore complètement étanche aux liquides, en particulier pour les formulations à base d'huile ou à faible viscosité.

Étape 5. Scellement des capsules

Les capsules verrouillées entrent dans la station de scellement, où une solution de scellement à base de gélatine (ou une solution de scellement à base d'HPMC pour les capsules végétariennes) est appliquée uniformément autour de la jonction entre le capuchon et le corps de la capsule.

La solution de scellement est maintenue à une température élevée, généralement de 40 à 60 °C, afin de garantir une viscosité appropriée et un bon mouillage de la surface de la capsule. Lorsque les capsules tournent dans la station de scellement, une fine bande continue de solution de scellement chaude entoure complètement la jointure de la capsule, comble les interstices microscopiques entre les deux moitiés de l'enveloppe et crée un anneau de scellement continu après séchage.

Étape 6. Séchage à l'air

Immédiatement après le scellement, la bande de gélatine contient encore une quantité relativement élevée d'humidité et n'a pas encore développé sa résistance mécanique finale. Les capsules entrent donc dans un système de séchage à air forcé, où un débit d'air, une température et une humidité soigneusement contrôlés accélèrent l'évaporation de l'humidité de la bande de scellement sans surchauffer le contenu des capsules.

Machine de remplissage de capsules liquides NYJ-330C de Rich Packing

3. Choisir la bonne capsule pour la machine de scellement

La sélection de la capsule appropriée dépend principalement des caractéristiques physiques et chimiques de la formulation liquide.

Les considérations importantes comprennent :

• Viscosité
• Volatilité
• Sensibilité à l'oxydation
• Sensibilité à l'humidité
• Stabilité thermique
• Exigences de précision du remplissage
• Attentes en matière de durée de conservation

3.1 Liquides adaptés aux capsules molles

Les capsules molles peuvent accueillir une large gamme de formulations liquides et semi-solides. Les formulations typiques comprennent :

• Huile de poisson
• Huiles d'oméga-3
• Vitamine E
• Huiles végétales
• Suspensions contenant des particules fines
• Pâtes semi-solides
• Gels à haute viscosité
• Systèmes d'administration de médicaments auto-émulsifiants (SEDDS)

Comme les capsules molles sont scellées immédiatement pendant l'encapsulation, elles sont particulièrement adaptées aux :

• Formulations sensibles à l'oxygène
• Huiles facilement oxydables
• Ingrédients hautement volatils
• Formulations sensibles à l'humidité
• Matériaux à haute viscosité
• Formulations nécessitant une excellente protection contre les fuites

3.2 Liquides adaptés aux capsules dures

Les capsules dures remplies de liquide conviennent généralement mieux aux formulations présentant une viscosité modérée et une bonne fluidité. Les formulations typiques comprennent :

• Huiles à viscosité moyenne et faible
• Nutraceutiques liquides
• Formulations à base de PEG
• Formulations lipidiques fondues
• Formulations à base de cire fondue
• Systèmes auto-émulsifiants (SEDDS/SMEDDS)
• Solutions pharmaceutiques

4. Scénarios de production pour deux types de remplissage de gélules liquides

Le choix entre les gélules molles et les gélules dures lors du remplissage de gélules liquides n'est pas déterminé uniquement par la formulation elle-même. Les fabricants doivent également prendre en compte l'échelle de production, le stade de développement, la disponibilité des équipements, le budget d'investissement et la stratégie de commercialisation.

5. Conclusion

En général, l'encapsulation en gélules molles reste la solution privilégiée pour la fabrication commerciale à grande échelle, notamment pour les formulations à base d'huile, les liquides très visqueux et les produits nécessitant une performance de scellage supérieure, une excellente protection contre l'humidité et l'oxygène, ainsi qu'un aspect attrayant.

Les gélules dures remplies de liquide, en revanche, offrent une plus grande flexibilité de fabrication. En combinant un dosage liquide précis avec une technologie de scellage des gélules, elles permettent aux fabricants de produire une large gamme de formulations liquides. Elles sont ainsi particulièrement adaptées à la R&D, aux essais cliniques, à la production pilote, à la fabrication à petite et moyenne échelle, ainsi qu'aux installations qui changent fréquemment de produits ou de formulations.

En définitive, il n'existe pas de technologie universellement « meilleure », mais seulement une technologie qui correspond le mieux à votre formulation et à votre stratégie de fabrication. Comprendre les différences entre la structure des gélules, le procédé de production, la compatibilité des formulations et les scénarios d'application permet aux fabricants de prendre des décisions éclairées qui améliorent la qualité des produits, l'efficacité de production et le retour sur investissement à long terme. Alors que les formes posologiques liquides continuent de gagner en popularité sur les marchés pharmaceutiques et nutraceutiques, le choix de la technologie de gélules appropriée restera un facteur clé pour parvenir à une production fiable, efficace et compétitive.

6. FAQ

1. Les gélules dures peuvent-elles être remplies de liquide ?

Oui. Les gélules dures remplies de liquide sont spécialement conçues pour les huiles, les extraits végétaux, les formulations lipidiques et d'autres produits liquides ou semi-liquides. Après le remplissage, les gélules sont scellées à l'aide de technologies telles que le scellage par bande afin d'empêcher les fuites.

2. Quels types de liquides conviennent aux gélules molles ?

Les gélules molles conviennent bien aux huiles, aux liquides à haute viscosité, aux semi-solides, aux suspensions et aux formulations sensibles à l'oxygène ou à l'humidité. Leur structure hermétique en une seule pièce offre une excellente protection contre les fuites et l'oxydation.

3. Les liquides sensibles à la chaleur peuvent-ils être remplis dans des gélules dures ?

Oui. La plupart des gélules dures remplies de liquide sont scellées avec une bande de scellage en gélatine chaude ou en HPMC appliquée uniquement sur la jonction de la gélule, ce qui minimise l'exposition de la formulation à la chaleur. Toutefois, les ingrédients extrêmement sensibles à la chaleur doivent toujours être évalués par des tests de compatibilité avant la production.

4. Les gélules dures remplies de liquide nécessitent-elles un scellage supplémentaire ?

Oui. Contrairement aux capsules molles, les capsules dures se composent de deux moitiés de coque distinctes, un processus de scellage supplémentaire est donc nécessaire après le remplissage. Cela améliore la résistance aux fuites, la stabilité du produit et la durée de conservation.

5. Une machine d'encapsulation de capsules molles est-elle identique à une machine de remplissage de capsules liquides ?

Non. Une machine d'encapsulation de capsules molles forme, remplit et scelle les capsules en un seul processus continu. Une machine de remplissage de capsules liquides remplit des capsules dures préfabriquées, puis les ferme, les scelle et les sèche lors d'étapes de production distinctes.
