Dans la fabrication de gélules, obtenir un poids de remplissage constant est l'un des défis majeurs durant le processus de remplissage. Même lorsqu'une remplisseuse de gélules fonctionne normalement, une variation significative entre les gélules individuelles peut se produire si les propriétés du matériau, les conditions d'alimentation, les composants de dosage ou le mouvement mécanique ne sont pas correctement contrôlés.
Pour les fabricants de produits pharmaceutiques et nutraceutiques, une variation excessive du poids de remplissage des gélules peut entraîner une qualité de produit incohérente, une augmentation du gaspillage de matériaux et des difficultés à maintenir le contrôle du poids en cours de processus requis.
La cause, cependant, est rarement limitée à un seul composant. Non seulement les matériaux, mais aussi la remplisseuse de gélules elle-même peut affecter le poids de remplissage. Par conséquent, lorsque le poids de remplissage varie de manière significative, le problème doit être étudié systématiquement plutôt que résolu simplement en modifiant un paramètre de la machine.
Cet article explique les causes principales de la variation du poids de remplissage des gélules et fournit une approche pratique de dépannage, suivie de solutions machine et processus pour améliorer la constance du remplissage.
Le poids de remplissage des gélules est un indicateur clé de la qualité du produit. Comprendre ce qu'est la variation du poids de remplissage et pourquoi elle est importante est la première étape pour identifier ses causes et améliorer la constance du remplissage.
Le poids de remplissage des gélules fait référence au poids du matériau contenu à l'intérieur d'une gélule remplie. Pendant la production, le poids de remplissage cible est normalement défini en fonction de la formulation du produit et des spécifications de la gélule. Cependant, le poids réel des gélules individuelles peut fluctuer autour de la valeur cible.
Par exemple, si le poids de remplissage cible est de 500 mg, les gélules réellement remplies peuvent ne pas toutes peser exactement 500 mg. Un faible degré de variation peut se produire pendant un processus de remplissage mécanique continu d'une remplisseuse de gélules. La variation du poids de remplissage fait donc référence à la différence de poids de remplissage entre les gélules produites dans les mêmes conditions. L'essentiel est de vérifier si la variation reste dans les limites des exigences.
Il est également important de distinguer le poids de l'enveloppe de la gélule du poids de remplissage. Lors de l'étude du processus de remplissage, la méthode de mesure doit prendre en compte le poids de la gélule vide afin que la variation évaluée reflète réellement le matériau rempli plutôt que les différences dans l'enveloppe de la gélule elle-même.

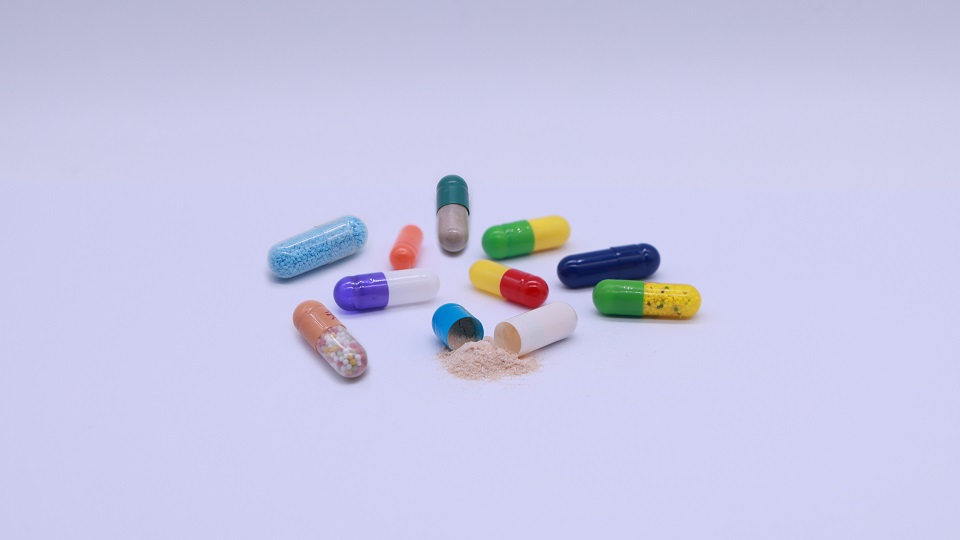

Gélules remplies de poudres, granulés et pellets
Dans le remplissage de gélules, un certain degré de variation de poids est inévitable. Une erreur de poids de remplissage ≤3 % peut généralement être considérée comme étant dans une plage acceptable pour la performance de la remplisseuse de gélules, selon le produit, la formulation et les exigences de qualité applicables. La préoccupation principale n'est pas de savoir si chaque gélule a exactement le même poids, mais si la variation reste faible, stable et contrôlable pendant la production continue.
Lorsque la différence de poids de remplissage dépasse systématiquement la plage attendue, cela peut créer plusieurs problèmes pratiques sur la ligne de production.
Premièrement, cela peut affecter la constance de la dose. Si la gélule est destinée à contenir une quantité spécifique d'ingrédient actif ou de matériau nutritionnel, une variation excessive du poids de remplissage signifie que différentes gélules peuvent contenir des quantités de poudre sensiblement différentes. Pour les produits pharmaceutiques, cela peut créer des préoccupations supplémentaires en matière de contrôle qualité, car le processus de remplissage est censé rester dans les limites de dosage et de poids spécifiées.
Deuxièmement, une variation excessive peut augmenter le gaspillage de matériaux et le coût de production. Lorsque le poids de remplissage fluctue de manière significative, les opérateurs peuvent avoir besoin d'ajuster à plusieurs reprises la remplisseuse de gélules. Pendant ces ajustements, des rejets se produiront jusqu'à ce que le poids de remplissage revienne dans la plage cible. Pour les API coûteux, les probiotiques ou d'autres formulations à haute valeur, les rejets répétés peuvent entraîner une perte considérable de matériau sur une longue série de production.
Troisièmement, un poids de remplissage instable peut entraîner des arrêts de machine plus fréquents et une efficacité de production moindre. Les opérateurs peuvent avoir besoin d'arrêter la remplisseuse de gélules pour effectuer une vérification globale et un réajustement. Si le problème est causé par les propriétés du matériau ou la formulation, le simple ajustement de la remplisseuse de gélules peut ne pas le résoudre, entraînant des arrêts répétés et des essais avant de pouvoir rétablir une production stable.
Lorsque le poids de remplissage sort de la plage requise, les opérateurs peuvent devoir arrêter la remplisseuse de gélules pour effectuer une vérification globale et un réajustement. Si le problème est causé par les propriétés du matériau ou la formulation, le simple ajustement de la remplisseuse de gélules peut ne pas le résoudre, entraînant des arrêts répétés et des essais avant de pouvoir rétablir une production stable. Cela interrompt le calendrier de production et rend difficile le maintien d'une production constante sur un long cycle de production.
Par conséquent, l'objectif du remplissage de gélules n'est pas simplement d'atteindre le poids cible à un moment donné. Plus important encore, la machine et le système d'alimentation en matériau doivent maintenir une condition de remplissage stable tout au long de l'opération continue, en maintenant la variation du poids de remplissage dans la plage requise tout en minimisant les rejets, les ajustements manuels et les temps d'arrêt imprévus.

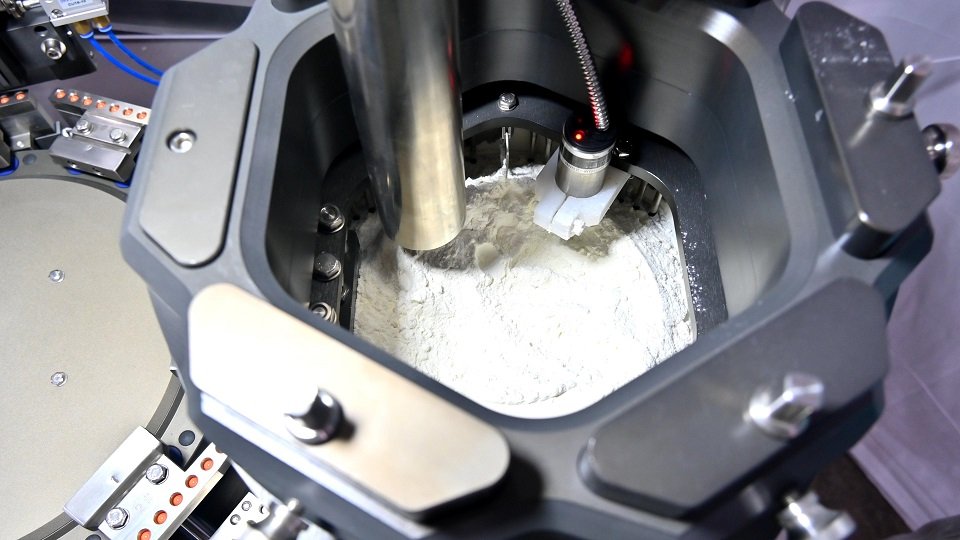

Station de remplissage
Lorsque le poids de remplissage des gélules varie de manière significative, le dépannage doit suivre la séquence du processus de remplissage. Commencez par le matériau, puis vérifiez comment la poudre est introduite dans la zone de dosage, suivie du disque de dosage et des tiges de remplissage. Enfin, examinez le fonctionnement de la machine et la précision d'indexage. Cette approche aide à distinguer un problème lié au matériau d'un problème lié à la machine.
Le premier facteur à vérifier est la poudre elle-même. Différentes poudres peuvent se comporter très différemment dans une remplisseuse de gélules. La fluidité, la densité apparente, la distribution granulométrique, la teneur en humidité, la cohésion et la tendance à l'agglomération peuvent toutes affecter la constance avec laquelle la poudre atteint et remplit la zone de dosage.
Le point clé est que la remplisseuse de gélules ne peut pas compenser complètement les propriétés incohérentes du matériau. Si la poudre elle-même ne s'écoule pas ou ne se compacte pas de manière cohérente, les réglages de la machine seuls peuvent ne pas éliminer la variation du poids de remplissage.
Après avoir confirmé que le matériau est approprié, l'étape suivante consiste à vérifier le système d'alimentation en poudre. Il fournit les matériaux au poste de remplissage de manière cohérente. Si l'alimentation fluctue, le niveau de matériau au-dessus du disque de dosage peut également fluctuer, affectant la quantité dosée.
La clé est de vérifier si le système d'alimentation peut gérer les caractéristiques du matériau. Le problème n'est pas simplement de savoir si le dispositif d'alimentation peut distribuer de la poudre, mais s'il peut fournir une alimentation en poudre stable et continue dans les conditions de production réelles.
Par exemple, une poudre fluide peut être relativement facile à alimenter, tandis qu'un matériau cohésif ou peu fluide peut nécessiter un système d'alimentation différent pour éviter les pontages, l'accumulation ou la décharge intermittente. Le matériau et le système d'alimentation doivent être considérés comme une combinaison assortie. Une méthode d'alimentation qui fonctionne bien avec une formulation peut ne pas offrir la même stabilité avec une autre.
Par conséquent, lors du dépannage, les opérateurs doivent vérifier à la fois l'état de fonctionnement du système d'alimentation et la compatibilité entre le système et le matériau. Le dispositif d'alimentation doit être vérifié pour détecter une décharge instable, un pontage ou un blocage de la poudre, une accumulation excessive et une alimentation en matériau incohérente. En même temps, il convient de déterminer si le principe d'alimentation sélectionné est approprié pour le comportement d'écoulement réel du matériau.
Après avoir vérifié le matériau et le système d'alimentation en poudre, l'étape suivante consiste à examiner le poste de remplissage. Avant tout, il est nécessaire de comprendre comment le processus détermine le poids de remplissage.
Pour une remplisseuse de gélules, le poids de remplissage est étroitement lié au volume de matériaux dosés dans les cavités du disque de dosage. Les tiges de remplissage jouent un rôle clé dans ce processus. Au fur et à mesure que le disque de dosage tourne, les tiges de remplissage se déplacent vers le bas et compriment la poudre dans chaque cavité. La poudre est compactée progressivement par cinq opérations de tassage pour atteindre la quantité requise. Ensuite, lors de la sixième opération, elle est transférée dans le corps de la gélule vide.
Cela signifie que le poids de remplissage n'est pas contrôlé simplement par la quantité de poudre libre qui entre dans le disque de dosage. Le volume effectif de poudre et l'état de compactage à l'intérieur des cavités de dosage sont également déterminés par le réglage des tiges de remplissage. Par conséquent, lors du dépannage de la variation du poids de remplissage au poste de remplissage, deux réglages mécaniques nécessitent une attention particulière : le jeu entre le disque de dosage et la plaque de cuivre, et la hauteur ou la profondeur des tiges de remplissage.
Le jeu doit être réglé dans une plage appropriée. Si le jeu est trop grand, la poudre peut fuir ou déborder de l'espace, entraînant une variation insatisfaisante du poids de remplissage. Si le jeu est trop petit, le disque de dosage peut entrer en contact excessif avec la plaque de cuivre, augmentant la friction mécanique. Cela peut augmenter la résistance au fonctionnement, affecter la rotation fluide du disque de dosage et, dans les cas graves, interférer avec le fonctionnement stable de la machine.

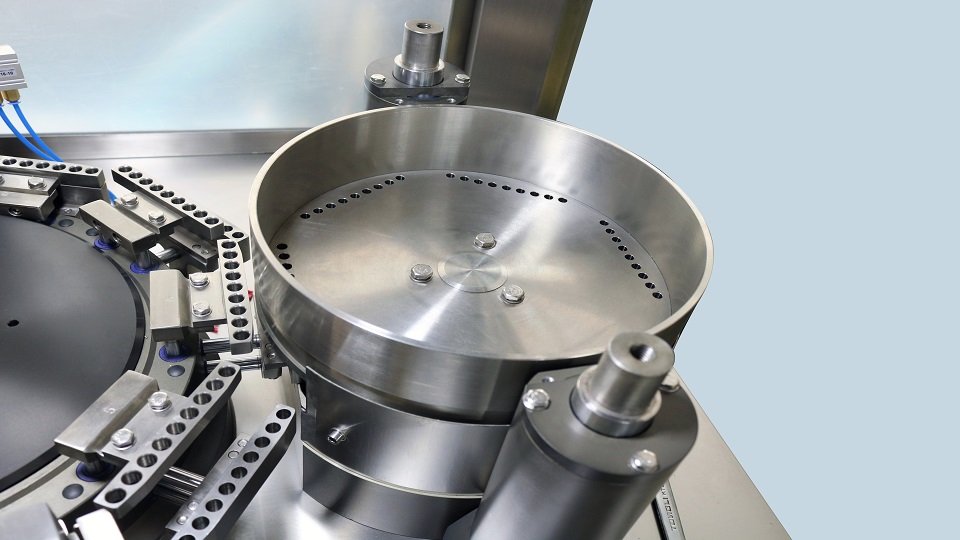

Disque de dosage
Le réglage de la tige de remplissage affecte directement la profondeur à laquelle les tiges pénètrent dans les cavités de dosage et la mesure dans laquelle la poudre est comprimée lors de chaque opération de tassage. Un réglage trop haut entraîne un poids de remplissage plus faible, et un réglage trop bas provoque un compactage excessif et donc un poids de remplissage plus élevé.
La dernière zone à vérifier est la rotation intermittente et la précision d'indexage de la remplisseuse de gélules. La remplisseuse de gélules ne tourne pas en continu à une vitesse constante. Au lieu de cela, le plateau tournant principal fonctionne par un mouvement d'indexage intermittent, s'arrêtant brièvement à des positions spécifiques afin que chaque opération de traitement des gélules puisse être effectuée au poste correspondant.
Plusieurs postes sont répartis autour du plateau tournant, notamment le poste d'alimentation en gélules, le poste de séparation, le poste de remplissage, le poste d'éjection, le poste de verrouillage, le poste de déchargement et le poste de nettoyage. Chacun doit fonctionner à une position définie avec précision par rapport au plateau tournant.
Si l'angle d'indexage du plateau tournant s'écarte de la position conçue, l'alignement peut se décaler. Les matériaux peuvent ne pas être transférés dans le corps de la gélule à la position prévue, ce qui entraîne une variation du poids de remplissage et des fuites de poudre autour de la zone de remplissage.
L'écart d'indexage peut également créer des problèmes mécaniques. Lorsque les composants sont forcés à plusieurs reprises de fonctionner en dehors de leur alignement prévu, des contacts et des frictions inutiles peuvent se produire entre les pièces mécaniques. Au fil du temps, cela peut accélérer l'usure des composants, augmenter les vibrations ou la résistance au fonctionnement, et réduire davantage la précision d'indexage. Si l'écart devient important, cela peut empêcher la machine de fonctionner normalement et entraîner à terme un arrêt imprévu de la machine.
Une fois la cause de la variation du poids de remplissage des gélules identifiée, l'étape suivante consiste à appliquer des solutions ciblées. Ces solutions peuvent être envisagées sous deux aspects principaux : la machine et le matériau. Cette partie traite d'abord du premier, puis du second.
Le système d'alimentation doit être sélectionné en fonction des propriétés du matériau. Dans le remplissage automatique de gélules, l'alimentation par vis sans fin et l'alimentation pneumatique sont deux approches courantes, mais aucune n'est universellement meilleure. Le choix approprié dépend de la fluidité du matériau, de sa densité apparente et de sa cohésion, ainsi que de la forme sous laquelle le matériau est fourni : poudre, granulés ou pastilles.
Un système d'alimentation par vis sans fin utilise une vis rotative installée à l'intérieur de la trémie d'alimentation pour déplacer le matériau vers la sortie. À mesure que la vis tourne, ses filets poussent continuellement le matériau vers l'avant tout en le remuant et en le redistribuant délicatement.
La vis peut également assurer une distribution de matériau relativement contrôlable et reproductible, car le débit d'alimentation peut être ajusté via des paramètres tels que la vitesse de la vis et sa géométrie. Cela rend l'alimentation par vis sans fin particulièrement utile lorsque le matériau est léger, relativement fin ou a tendance à s'accumuler ou à former des ponts sous l'effet de la gravité. En général, les poudres ayant une densité apparente d'environ 0,3 à 0,5 g/mL peuvent être envisagées pour une alimentation par vis sans fin. Cette plage doit être considérée comme une référence de sélection pratique plutôt que comme une spécification universelle.

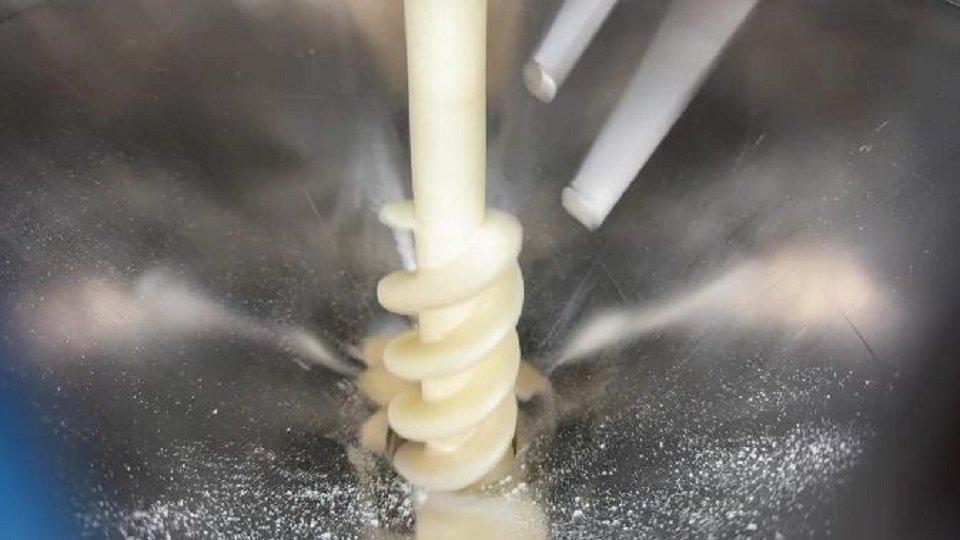

Système d'alimentation par vis sans fin
L'alimentation pneumatique utilise un mécanisme de décharge assisté pour aider le matériau à passer de la trémie à la station de remplissage. Le système est équipé d'un vérin pneumatique vibrant et d'une vanne papillon. Le vérin pneumatique fournit des vibrations pour aider à ameublir et mobiliser le matériau, tandis que la vanne papillon contrôle le chemin de décharge. Ensemble, ils accélèrent la décharge du matériau et aident à réduire le risque d'accumulation ou de blocage de la poudre au niveau de la sortie.

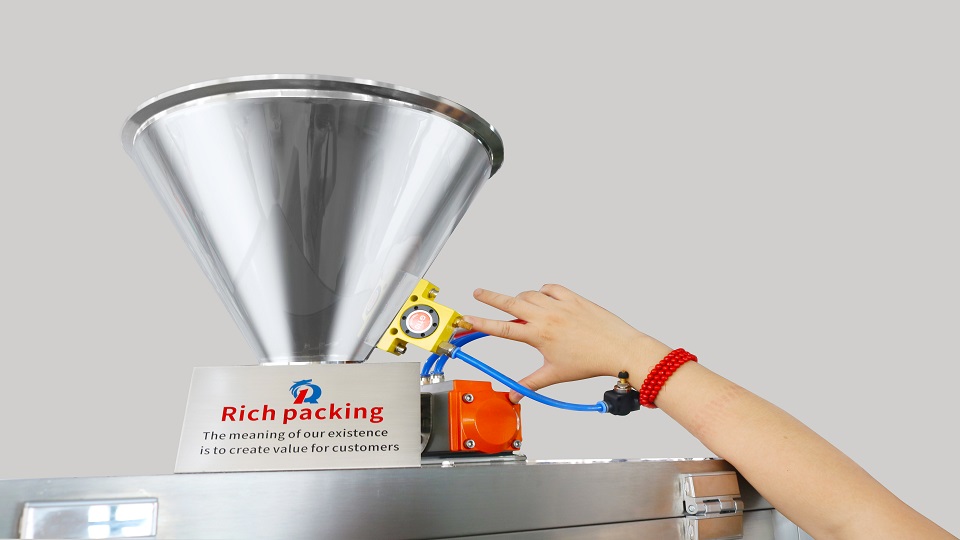

Système d'alimentation pneumatique de la remplisseuse de gélules de Rich Packing
Ce type d'alimentation peut être avantageux lorsque le matériau ne s'écoule pas facilement par gravité. Il peut être particulièrement utile pour les matériaux légèrement cohésifs ou modérément collants, où la vibration aide à briser l'accumulation locale et à améliorer le mouvement du matériau. L'alimentation pneumatique est également une option utile pour les granulés et les pastilles. Contrairement à une vis, le chemin d'alimentation peut réduire le contact mécanique continu avec le produit. Cela peut être important lorsque la formulation contient des particules dont la forme ou l'intégrité doit être préservée.
Cependant, l'alimentation pneumatique ne doit pas être considérée comme une solution pour toutes les poudres s'écoulant mal. Les poudres hautement cohésives peuvent toujours former des ponts ou se compacter dans la trémie même lorsque des vibrations sont appliquées. Pour les matériaux particulièrement collants, une remplisseuse de gélules semi-automatique est une meilleure solution.
Remplisseuse de gélules semi-automatique CGNT-209 de Rich Packing
Il n'y a donc pas de gagnant absolu entre l'alimentation par vis sans fin et l'alimentation pneumatique. La sélection doit suivre les caractéristiques du matériau et le comportement d'alimentation réel observé lors des tests.
Comme discuté dans la section 2.3, le jeu entre le disque de dosage et la plaque de cuivre ainsi que la profondeur de la tige de remplissage sont deux réglages mécaniques importants qui peuvent affecter la constance du poids de remplissage. Pour rendre ces ajustements plus précis et plus faciles à effectuer lors de la configuration de la machine et du changement de format, notre remplisseuse de gélules intègre des structures de réglage dédiées pour les deux composants.
Pour régler précisément le jeu, la remplisseuse de gélules utilise une structure de réglage multidimensionnelle, avec cinq colonnes de support installées sur la plaque de cuivre. Ces cinq colonnes fournissent un support réparti et stable pour le disque de dosage, aidant à maintenir une force plus uniforme sur toute la zone de dosage pendant le réglage.
Cette structure permet au jeu du disque de dosage d'être ajusté de manière plus uniforme et précise. Les opérateurs peuvent effectuer des réglages fins du jeu tout en maintenant un support stable du disque de dosage, rendant le processus de configuration plus précis et plus rapide. Une fois le jeu approprié établi, le disque de dosage peut maintenir un positionnement plus constant pendant le fonctionnement, aidant à réduire les fuites de poudre et la variation du poids de remplissage.

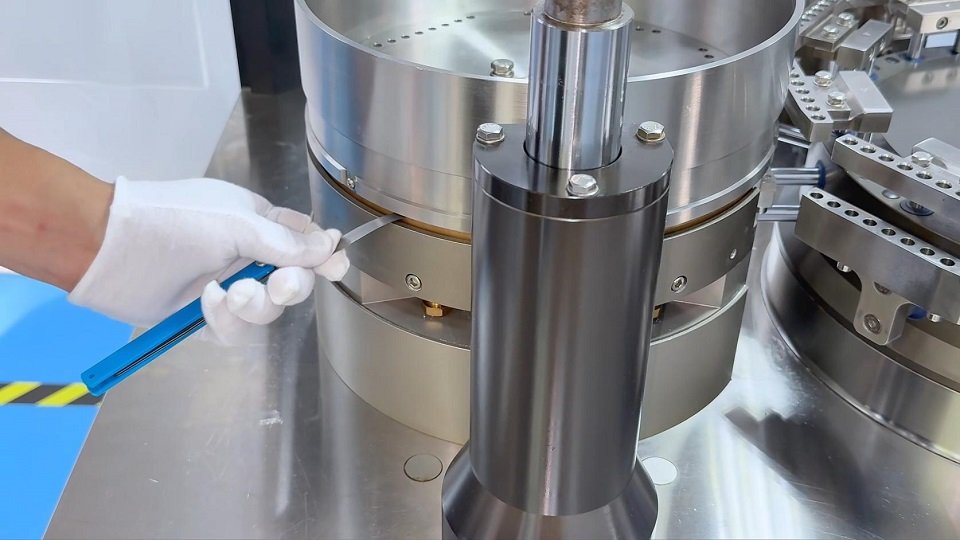

Réglage du jeu du disque de dosage
Avec le support de tige de remplissage, les modules de tige de remplissage peuvent être retirés et installés facilement, ce qui facilite la fixation et le réglage des tiges lors de la configuration. Le réglage de la tige de remplissage est également équipé d'un étalonnage, permettant à l'opérateur de régler la hauteur de la tige selon une position de référence claire plutôt que de se fier uniquement à une évaluation visuelle. Cela rend le réglage de la hauteur plus précis et reproductible, en particulier lorsque différents poids de remplissage ou formulations nécessitent des réglages de tige de remplissage différents.

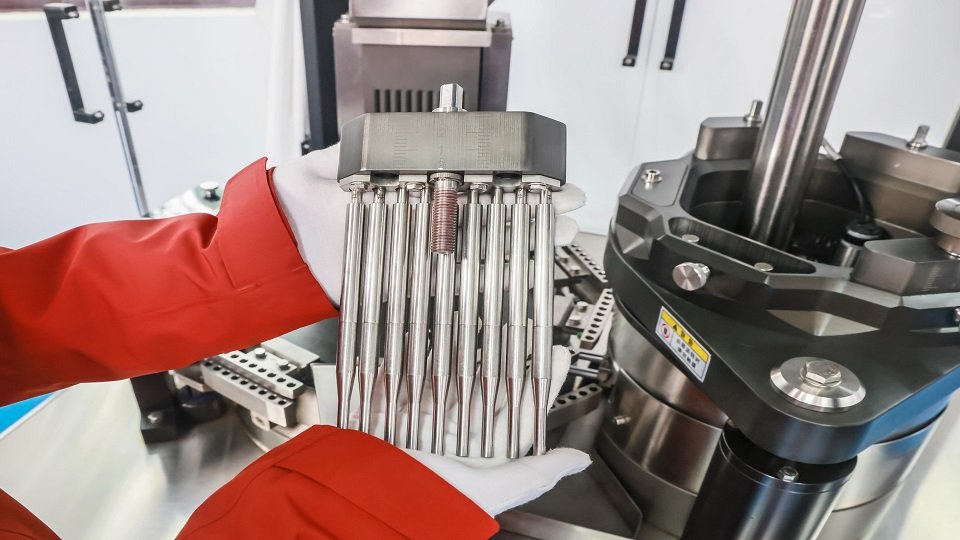

Support de tige de remplissage
Ensemble, le réglage multidimensionnel du disque de dosage et la structure modulaire de la tige de remplissage rendent la station de remplissage plus facile à régler et aident les opérateurs à établir une condition de remplissage plus constante tout en traitant la variation excessive du poids de remplissage.
Pour réduire la variation du poids de remplissage causée par une rotation instable de la machine, la remplisseuse de gélules doit maintenir un angle d'indexation précis et reproductible tout au long du fonctionnement continu. Notre machine résout ce problème grâce à deux conceptions mécaniques clés : le boîtier d'indexation 100DS et la conception à came intégrée.
Le boîtier d'indexation 100DS utilise une tête d'indexation optique allemande Zeiss avec une précision d'indexation angulaire de 3 secondes d'arc pour obtenir une division angulaire précise du plateau tournant. De plus, l'arbre d'indexation est usiné en tant que composant monobloc dans une seule configuration d'usinage, aidant à maintenir sa précision dimensionnelle et son alignement. Ces caractéristiques permettent au plateau tournant de s'arrêter de manière répétée aux positions angulaires désignées, assurant un alignement précis entre les différentes stations de traitement.
Pour notre remplisseuse de gélules de type D, une conception à came intégrée fournit une structure de transmission stable pour les mouvements d'indexation répétés et prend en charge un fonctionnement stable à haute vitesse. Cela aide à réduire les fluctuations mécaniques inutiles pendant le fonctionnement continu et permet à la machine de maintenir un mouvement stable même à des vitesses de production élevées.
En veillant à ce que le plateau tournant atteigne la position correcte de manière répétée et se déplace en douceur entre les cycles d'indexation, la remplisseuse de gélules peut réduire les écarts mécaniques qui pourraient autrement contribuer à la variation du poids de remplissage.

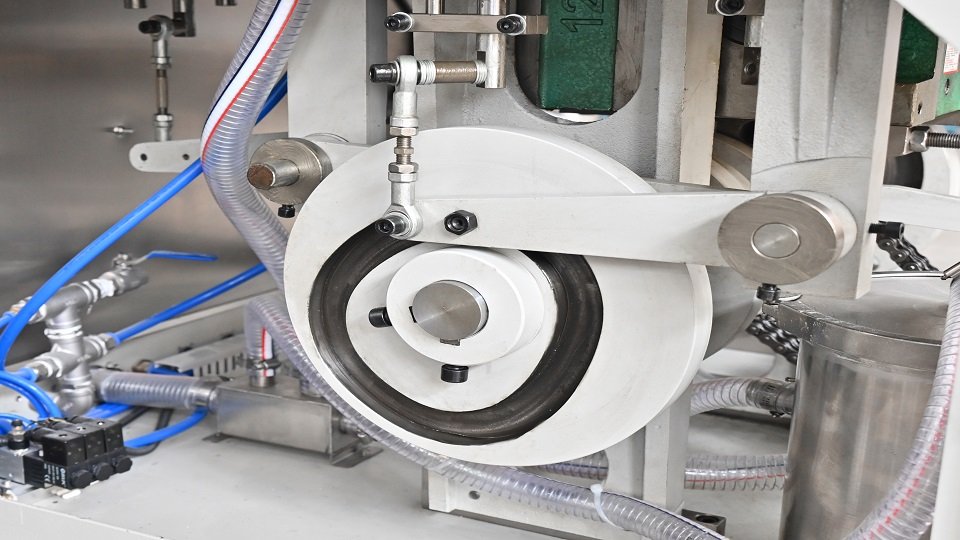

Came intégrée
Les caractéristiques des matériaux peuvent être une cause importante de variation du poids de remplissage, mais la formulation elle-même est normalement déterminée par les exigences produit du client. En tant que fournisseur professionnel de machines de remplissage de gélules, ce que nous pouvons faire est d'évaluer le matériau, d'adapter la configuration de la machine à ses caractéristiques et d'optimiser le processus de remplissage par des tests réels.
Avant de sélectionner le système d'alimentation, nous pouvons aider les clients à tester la fluidité de leur matériau réel et à évaluer le comportement du matériau pendant l'alimentation. Sur la base des caractéristiques du matériau et des résultats des tests, nous pouvons ensuite recommander une méthode d'alimentation appropriée.
Pendant l'essai, nos ingénieurs peuvent ajuster les paramètres pertinents de la machine en fonction des performances du matériau. Cet essai pratique permet d'identifier les problèmes de remplissage potentiels avant la production et fournit une base plus fiable pour configurer et régler la machine.
Pour les matériaux particulièrement collants ou hautement cohésifs, cependant, obtenir une alimentation automatique stable peut être plus difficile. De tels matériaux peuvent adhérer aux composants d'alimentation, former des ponts, rendant l'alimentation automatique continue difficile même après l'optimisation des paramètres. Dans ces cas, nous pouvons recommander une remplisseuse de gélules semi-automatique en fonction des caractéristiques du matériau et des exigences de production. Cela offre une alternative lorsque la formulation n'est pas bien adaptée à l'alimentation automatique à haute vitesse.
En d'autres termes, bien que nous ne puissions pas modifier la formulation du client, nous pouvons travailler avec la formulation que le client a sélectionnée et aider à trouver une solution appropriée grâce à des tests de matériaux, des essais réels sur machine et une optimisation des paramètres, aidant ainsi le client à réduire la variation du poids de remplissage autant que possible.

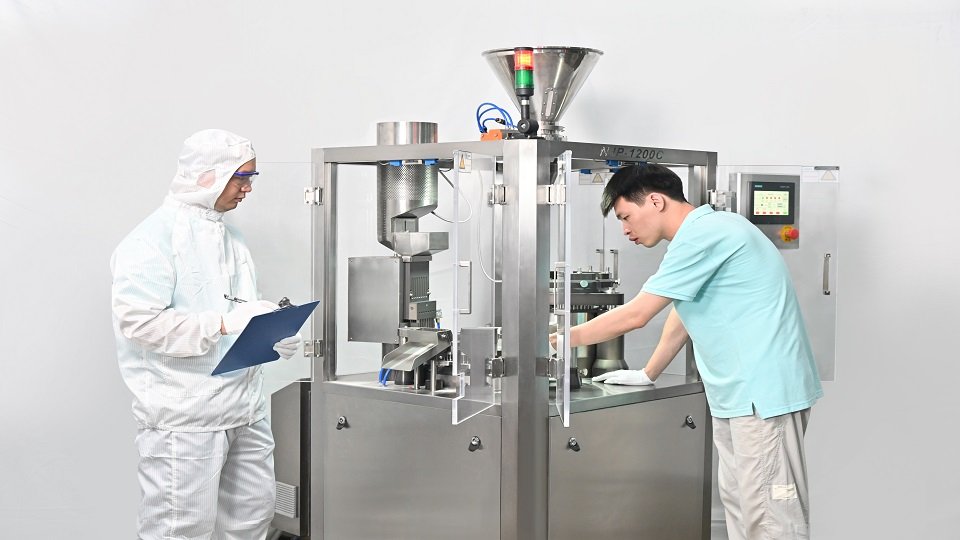

L'équipe d'ingénierie de Rich Packing effectue un essai pour le client
La variation du poids de remplissage des gélules n'est généralement pas causée par un seul facteur. Un processus de dépannage systématique doit commencer par les caractéristiques du matériau, suivi du système d'alimentation en poudre, de la station de remplissage, et enfin de la précision d'indexation et de rotation de la machine. Les solutions correspondantes doivent donc traiter à la fois le matériau et la machine.
En tant que fournisseur professionnel de machines de remplissage de gélules et expert en solutions de conditionnement, Rich Packing fait plus que fournir une machine standard. Nos conceptions de remplisseuses de gélules sont développées pour prendre en charge un remplissage précis et stable, tandis que notre équipe d'ingénierie peut fournir des recommandations et des services personnalisés en fonction du matériau, des exigences de production et de l'application réelle du client. Des tests de matériaux à la configuration de la machine, en passant par la production d'essai et le réglage des paramètres, l'objectif est d'aider chaque client à établir un processus de remplissage de gélules qui soit précis, stable et adapté à une production continue.
Les causes courantes incluent des propriétés de matériau incohérentes, une alimentation en poudre instable, un jeu incorrect du disque de dosage, un réglage inapproprié de la tige de remplissage et une indexation imprécise de la machine.
Commencez par vérifier le matériau et le système d'alimentation, puis ajustez le disque de dosage, les tiges de remplissage et le système d'indexation de la machine. Des tests de matériaux réels peuvent également aider à identifier la méthode d'alimentation et les réglages de machine les plus appropriés.
Une erreur de poids de remplissage ≤ 3 % peut être utilisée comme référence pratique pour les performances de remplissage de la machine, mais la limite applicable dépend du produit, de la formulation et des exigences de qualité pertinentes.
Cela dépend du matériau. L'alimentation par vis sans fin peut convenir aux poudres légères, tandis que l'alimentation pneumatique peut être envisagée pour les matériaux légèrement cohésifs et les granulés. Un test de matériau réel est recommandé avant de faire un choix final.
Les matériaux hautement cohésifs ou collants peuvent être difficiles à alimenter de manière constante avec un système entièrement automatique. Selon le matériau et les exigences de production, une remplisseuse de gélules semi-automatique peut être envisagée.
