Dans la fabrication de comprimés, les fabricants se concentrent souvent sur la vitesse de production, la force de compression et l’automatisation lors de la sélection d’une presse à comprimés. Cependant, l’outillage de presse à comprimés est également essentiel à la compression des comprimés.
Les poinçons et les matrices sont les composants qui entrent en contact avec les produits pendant chaque cycle de compression. Leur matériau, leur finition de surface et leur conception structurelle influencent directement la qualité des comprimés, l’efficacité de production et les coûts d’exploitation globaux. Cela est particulièrement vrai lorsque la presse à comprimés rencontre des produits spéciaux tels que des matériaux acides, collants, abrasifs ou sensibles à l’humidité. Dans ce sens, un outillage de presse à comprimés inapproprié peut entraîner des problèmes de production et des temps d’arrêt coûteux.
Ce guide expliquera comment sélectionner le bon outillage de presse à comprimés pour différents matériaux difficiles et comment les solutions personnalisées de presse à comprimés peuvent aider à maximiser la productivité tout en réduisant les coûts de maintenance.

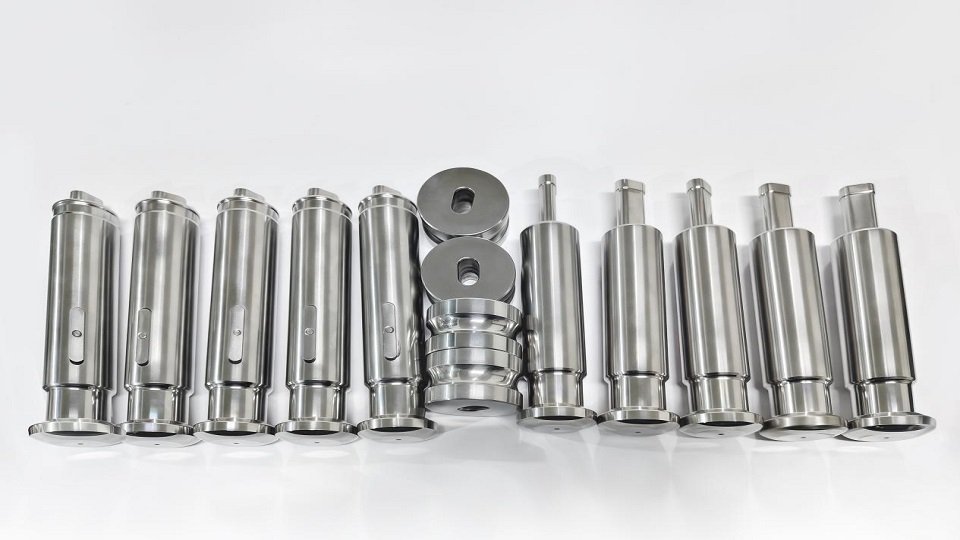

Outillage de presse à comprimés
Choisir le bon outillage de presse à comprimés ne consiste pas seulement à remplacer des poinçons et des matrices usés. Il est essentiel pour la qualité des comprimés, la fiabilité de la machine et les coûts de fabrication. En particulier, lors de la compression de produits spéciaux, la machine de compression de comprimés dépend fortement de l’outillage approprié en fonction des propriétés du matériau et de son impact. Avant d’examiner les options d’outillage de presse à comprimés pour différents matériaux, il est important de comprendre comment les poinçons et les matrices fonctionnent dans une presse à comprimés, et pourquoi la sélection de l’outillage joue un rôle essentiel dans la compression des comprimés.
De nombreux fabricants considèrent l’outillage de presse à comprimés, comprenant les poinçons supérieurs, les poinçons inférieurs et les matrices, comme de simples pièces consommables. En réalité, ce sont des composants conçus avec précision qui déterminent l’efficacité avec laquelle la poudre ou les granulés sont comprimés en comprimés finis.
Une presse à comprimés comprime la poudre ou les granulés en comprimés dans les matrices grâce au mouvement coordonné des poinçons supérieurs et des poinçons inférieurs. Pendant chaque cycle de compression, ces composants travaillent ensemble pour assurer la formation des comprimés. De plus, la taille et la forme de l’outillage de presse à comprimés déterminent l’apparence des comprimés.
Avant la compression, le poinçon inférieur se positionne à une profondeur prédéterminée dans la matrice afin d’assurer l’alimentation en matériau, ce qui détermine la quantité de poudre remplie. Pendant la compression des comprimés, le poinçon supérieur se déplace vers le bas et le poinçon inférieur se déplace vers le haut dans la matrice, appliquant ainsi une force de compression au matériau. Après la compression, le poinçon inférieur monte pour pousser le comprimé fini hors de la matrice afin de l’évacuer.
Ce n’est que lorsque le poinçon supérieur, le poinçon inférieur et la matrice sont fabriqués avec précision et parfaitement adaptés qu’une presse à comprimés peut produire de manière constante des comprimés avec un poids, une dureté, une épaisseur et une apparence uniformes. Comme l’outillage de presse à comprimés entre directement en contact avec les matériaux, il a une grande importance pour l’efficacité de compression, la qualité des comprimés, l’usure de la machine et les exigences d’hygiène de la presse à comprimés.
Pour les matériaux spéciaux, une production stable et les problèmes opérationnels récurrents deviennent des défis importants. C’est pourquoi la sélection du bon outillage de presse à comprimés est aussi importante que le choix de la presse à comprimés elle-même.

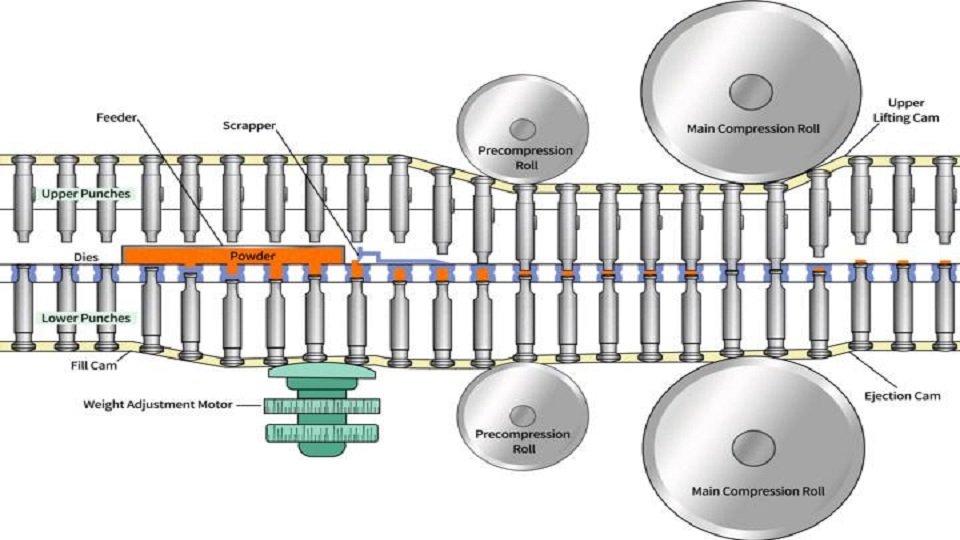

Principe de fonctionnement de la presse à comprimés à grande vitesse
De nombreux problèmes liés à la compression des comprimés, tels que les défauts des comprimés, une mauvaise formation des comprimés et l’abrasion de l’outillage, sont généralement attribués à la presse à comprimés elle-même, alors que dans certains cas, la cause réelle est une mauvaise correspondance entre l’outillage de presse à comprimés et les matériaux spéciaux.
Augmentation du collage et du rejet
Les matériaux collants ont tendance à adhérer aux surfaces des poinçons, ce qui entraîne :
Usure accélérée
Les matériaux abrasifs peuvent rapidement éroder les pointes des poinçons et les parois des matrices. Cela entraînera :
Dommages dus à la corrosion
Les matériaux acides peuvent affecter chimiquement les aciers d’outillage standards. Avec le temps, cela peut entraîner :
Vitesse de production réduite
Lorsque les phénomènes de collage, d'usure ou de corrosion mentionnés ci-dessus se produisent, les fabricants sont souvent obligés de réduire la vitesse et la fréquence de production pour maintenir la qualité. Le résultat est :
Augmentation des temps d'arrêt de la machine
Un entretien fréquent, le polissage, le nettoyage et le remplacement des outillages de presse à comprimés peuvent entraîner :
Ainsi, pour les fabricants compressant des matériaux spéciaux, le choix d'un outillage de presse approprié est souvent l'un des moyens les plus rentables d'améliorer la productivité.
Alors que les poudres pharmaceutiques conventionnelles peuvent souvent être traitées avec des poinçons et matrices standards, de nombreux produits nutraceutiques, pharmaceutiques et chimiques contiennent des ingrédients aux caractéristiques physiques ou chimiques uniques. Ces matériaux spéciaux interagissent différemment avec l'outillage de presse à comprimés, rendant l'outillage standard inadapté pour une production à long terme et à grande vitesse.
Comprendre les propriétés de ces matériaux est la première étape pour sélectionner un outillage garantissant une qualité constante des comprimés, minimisant les temps d'arrêt et prolongeant la durée de vie de l'équipement.
Les matériaux acides sont largement utilisés dans les industries pharmaceutiques et nutraceutiques. Des exemples typiques incluent les comprimés de vitamine C, les comprimés d'acide citrique, les produits effervescents, les compléments en acides aminés et certains médicaments vétérinaires.
Contrairement aux matériaux ordinaires, les matériaux acides sont chimiquement actifs. Lors de la compression, ils entrent en contact direct avec les faces des poinçons et les parois des matrices sous une pression extrêmement élevée. Même de faibles traces d'humidité dans l'environnement peuvent accélérer les réactions chimiques entre les ingrédients acides et la surface de l'outillage. Avec le temps, cette réaction corrode progressivement le métal.
Le processus de corrosion commence généralement par des piqûres microscopiques invisibles à l'œil nu. Au fur et à mesure de la production, ces petites piqûres deviennent plus grandes et plus rugueuses, augmentant la friction entre le comprimé et la surface du poinçon. Une fois que la face du poinçon perd sa finition lisse, la poudre adhère plus facilement, entraînant des surfaces de comprimés irrégulières.
L'outillage corrodé affecte également la précision dimensionnelle. À mesure que la pointe du poinçon et l'alésage de la matrice se détériorent, il devient de plus en plus difficile de contrôler l'épaisseur, la dureté et la consistance du poids des comprimés. Dans les cas graves, des particules de rouille ou des fragments métalliques peuvent contaminer le produit, posant des problèmes importants de qualité et de conformité réglementaire.

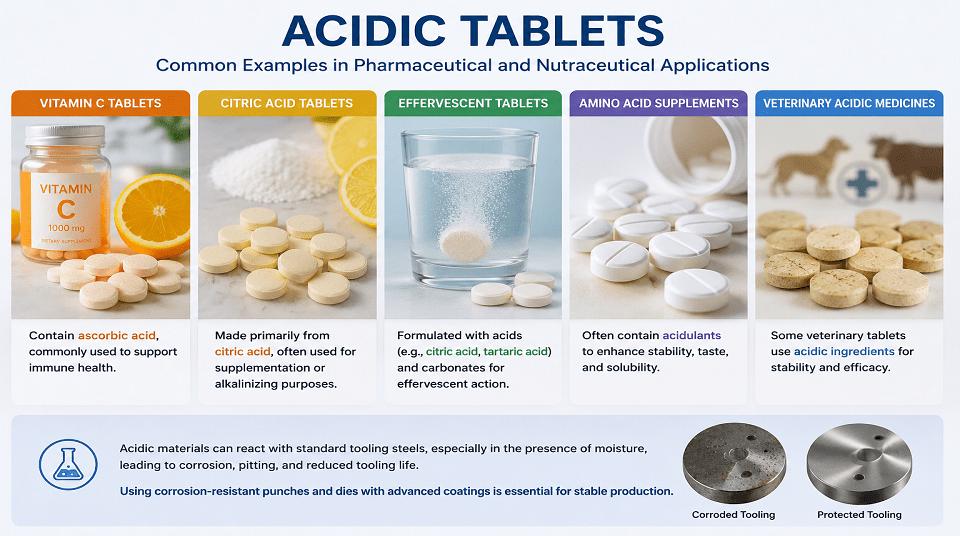

Comprimés acides
Recommandations d'outillage pour presse à comprimés
Pour prévenir ces problèmes, la résistance à la corrosion doit être la principale considération lors du choix de l'outillage. Les poinçons et matrices fabriqués en aciers à outils inoxydables à haute teneur en chrome offrent une résistance bien meilleure aux environnements acides que les matériaux conventionnels. Les traitements de surface tels que les revêtements nitrure de chrome (CrN), nitrure de titane (TiN) ou carbonitrure de titane (TiCN) créent une barrière protectrice dense qui isole le substrat en acier des ingrédients corrosifs tout en réduisant simultanément la friction lors de la compression.
Pour les fabricants produisant des comprimés acides en continu, l'inspection périodique et le polissage des surfaces d'outillage doivent également être intégrés dans les programmes de maintenance préventive pour identifier les premiers signes de corrosion avant que des dommages graves ne se produisent.
Les matériaux collants se trouvent couramment dans les médicaments à base de plantes, les extraits botaniques, la médecine traditionnelle chinoise, les comprimés à croquer, les probiotiques et les produits contenant de grandes quantités d'extraits naturels. Ces matériaux contiennent généralement des huiles, sucres, résines ou autres composants à forte viscosité. Sous compression, la pression générée par la presse à comprimés provoque l'assouplissement de ces ingrédients et leur adhésion aux surfaces métalliques au lieu de se détacher proprement après formation.
Au départ, seule une petite quantité de poudre adhère au poinçon. Cependant, à chaque cycle de compression, davantage de matériau s'accumule, entraînant une variation du poids des comprimés et une contamination de l'outillage de presse. Lorsque le collage devient sévère, les fabricants doivent arrêter la machine à comprimés à plusieurs reprises pour nettoyer les poinçons, ce qui réduit l'efficacité de production, augmente les coûts et interrompt le fonctionnement continu.

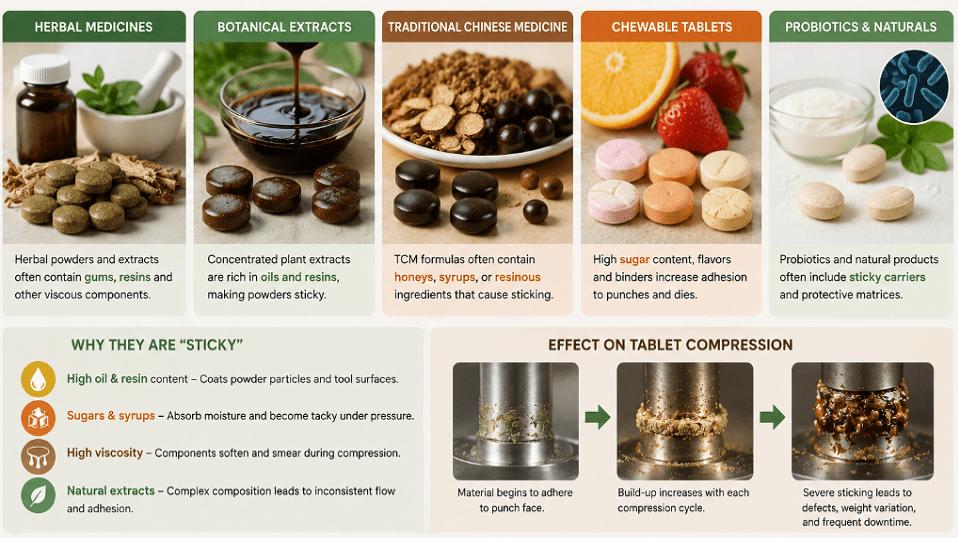

Comprimés collants
Recommandations d'outillage pour presse à comprimés
Le meilleur outillage pour les formulations collantes consiste à minimiser l'adhésion plutôt qu'à simplement augmenter la dureté. Un poinçon très poli et miroir peut réduire considérablement la rugosité de surface, laissant moins d'emplacements microscopiques où le matériau peut s'attacher. Les revêtements avancés à faible friction, y compris le chrome, ou les revêtements antiadhésifs spécialisés tels que le PTFE, peuvent réduire davantage la tendance des poudres à adhérer à la surface du poinçon.
La géométrie du poinçon est également importante. Les gravures profondes, les arêtes vives et les gaufrages complexes augmentent la probabilité d'accumulation de matériau. Pour les produits collants, simplifier les conceptions, augmenter les angles de dépouille et arrondir les coins vifs permet souvent des améliorations substantielles de la compression des comprimés sans modifier la formulation elle-même.

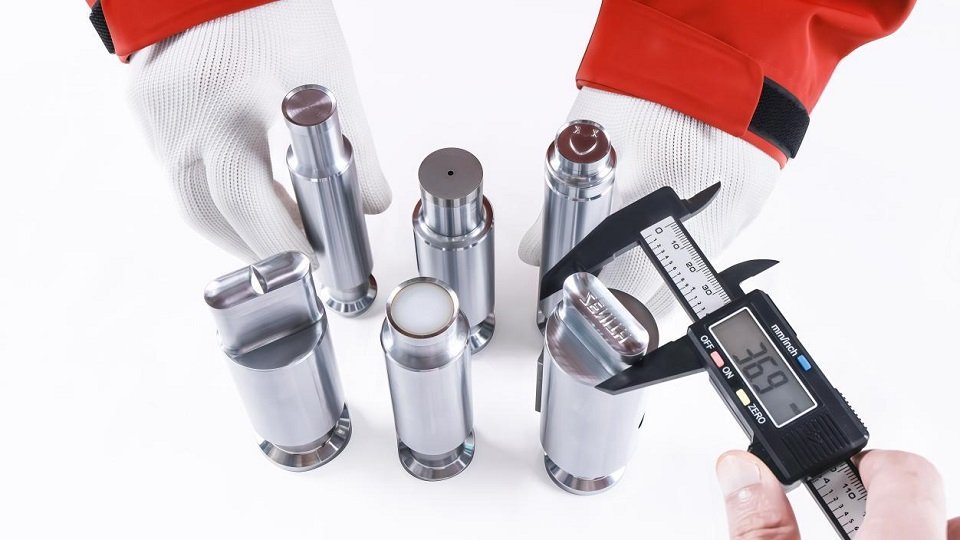

Poinçon revêtu de PTFE
Certains matériaux se comportent comme du papier de verre fin lors de la compression des comprimés. Les compléments minéraux, comprimés de calcium, comprimés de charbon actif, produits à base de charbon, additifs céramiques et produits contenant du dioxyde de silicium ou d'autres particules inorganiques dures entrent tous dans cette catégorie. Contrairement aux matériaux collants, les poudres abrasives se compressent généralement bien. Leur principal défi réside dans l'usure mécanique qu'elles infligent aux poinçons et matrices.
Chaque cycle de compression force les particules dures à glisser sur la pointe du poinçon et la paroi de la matrice sous des pressions pouvant dépasser plusieurs centaines de mégapascals. Avec le temps, ces particules enlèvent progressivement des couches microscopiques de métal de la surface de l'outillage par friction continue.
Les premiers signes d'usure sont généralement subtils. Les pointes des poinçons perdent leur polissage initial, et les alésages des matrices sont lentement endommagés. À mesure que l'usure progresse, le jeu entre poinçons et matrices augmente. Cela permet des fuites de poudre lors de la compression, produisant une poussière excessive, des taux de rejet plus élevés et une plus grande contrainte sur d'autres composants de la presse à comprimés. Finalement, le remplacement inévitable de l'outillage entraîne une augmentation des coûts de maintenance et des temps d'arrêt de production.

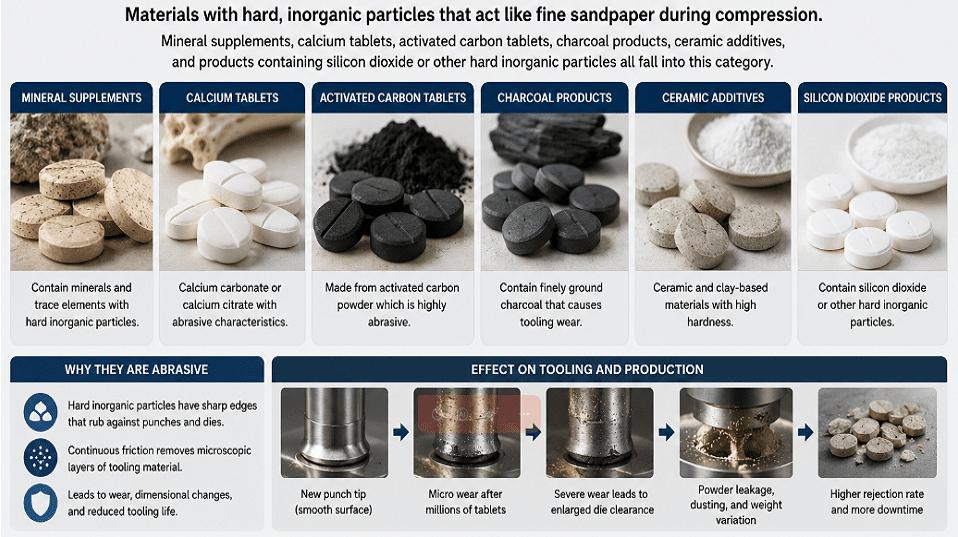

Produits abrasifs
Recommandations d'outillage pour presse à comprimés
Comme l'usure abrasive est un processus purement mécanique, la dureté de l'outillage devient le facteur de sélection le plus critique.
Les aciers à outils à haute dureté offrent une meilleure résistance que les matériaux conventionnels, tandis que les revêtements résistants à l'usure tels que le nitrure de titane (TiN), le nitrure d'aluminium-titane (TiAlN) et les revêtements à base de carbure de tungstène prolongent considérablement la durée de vie en créant une surface protectrice extrêmement dure.
Les fabricants compressant des produits abrasifs doivent également établir des intervalles d'inspection plus courts pour l'outillage. Remplacer ou reconditionner les poinçons et matrices avant qu'une usure excessive ne se développe aide à maintenir une qualité constante des comprimés et évite des dommages secondaires coûteux à la presse.
Certaines formulations pharmaceutiques et nutraceutiques absorbent facilement l’humidité de l’environnement ambiant. Les préparations enzymatiques, les comprimés d’électrolytes et de nombreux principes actifs pharmaceutiques sont fortement hygroscopiques, ce qui signifie qu’ils absorbent la vapeur d’eau même dans des conditions d’humidité relativement faibles.
À mesure que l’humidité est absorbée, les propriétés physiques de la poudre commencent à changer. Les granulés à écoulement libre peuvent devenir mous et adhésifs, ce qui rend le matériau beaucoup plus susceptible de coller aux surfaces des poinçons pendant la compression des comprimés. De plus, l’humidité, combinée aux principes actifs pharmaceutiques ou aux excipients acides, accélère la corrosion et l’oxydation des aciers à outils conventionnels.
L’instabilité de la production est souvent le premier signe d’une absorption excessive d’humidité. Les fabricants peuvent observer des variations du poids des comprimés, une dureté irrégulière ou un collage inattendu malgré des réglages de machine inchangés. Ces problèmes deviennent souvent plus marqués pendant les saisons humides ou dans les installations où le contrôle environnemental est insuffisant.

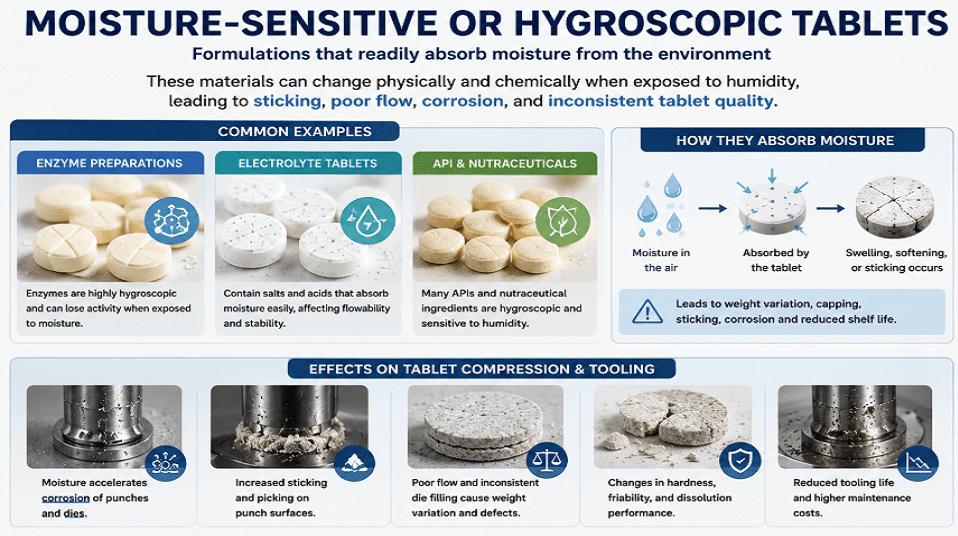

Comprimés sensibles à l’humidité ou hygroscopiques
Recommandations pour l’outillage de presse à comprimés
L’outillage de presse à comprimés destiné aux matériaux hygroscopiques doit donc combiner une excellente résistance à la corrosion avec des caractéristiques de surface à faible friction.
Les aciers à outils inoxydables, les revêtements résistants à la corrosion et les faces de poinçons polies contribuent à minimiser l’adhérence liée à l’humidité tout en protégeant l’outillage contre l’oxydation. En outre, cela doit être associé à d’autres mesures de contrôle, notamment des salles de production déshumidifiées, des systèmes d’alimentation fermés de la machine de presse à comprimés et un transfert rapide des matériaux afin de réduire l’exposition à l’humidité ambiante.
Lors de l’achat d’une machine de compression de comprimés, de nombreux fabricants se concentrent uniquement sur les coûts plutôt que sur la configuration de la machine. Cependant, le coût réel de la production de comprimés comprend les temps d’arrêt, les comprimés rejetés, la maintenance, le remplacement de l’outillage de presse à comprimés et la perte de capacité de production.
Dans ce contexte, des fournisseurs professionnels de machines de presse à comprimés sont nécessaires pour fournir aux fabricants des suggestions adaptées afin d’améliorer la stabilité de la production et de réduire ces coûts cachés. C’est ainsi que Rich Packing aide ses clients à choisir la machine appropriée grâce à des solutions personnalisées.
Choisir le bon poinçon et la bonne matrice est important, mais pour les matériaux spéciaux, l’outillage de presse à comprimés ne doit jamais être considéré isolément. Il doit fonctionner conjointement avec d’autres réglages personnalisés de la machine de compression de comprimés.
En tant que fournisseur expérimenté, Rich Packing réalise d’abord une analyse détaillée des exigences de production du client. Cela comprend généralement la compréhension des propriétés des matériaux, de la dureté cible des comprimés, des dimensions, du rendement attendu, des conditions environnementales et des difficultés de fabrication existantes.
Plutôt que de recommander une configuration standard de machine, Rich Packing évalue le comportement du matériau pendant l’ensemble du processus de compression, depuis l’alimentation et le remplissage de la matrice jusqu’à la compression et l’éjection des comprimés, puis personnalise en conséquence la configuration de la machine de presse à comprimés.
Par exemple, pour les matériaux collants, les poinçons supérieurs, les poinçons inférieurs et les matrices peuvent être personnalisés avec des surfaces anti-adhérentes à faible friction revêtues de PTFE ou d’autres revêtements afin de minimiser l’adhérence de la poudre pendant la compression. En même temps, la machine peut être équipée d’un alimentateur à force, qui pousse activement le matériau dans chaque cavité de matrice au lieu de compter uniquement sur la gravité. Cela garantit un remplissage uniforme des matrices même pour les poudres cohésives ou à faible écoulement, ce qui permet d’obtenir une meilleure uniformité du poids et une production stable à des vitesses plus élevées.

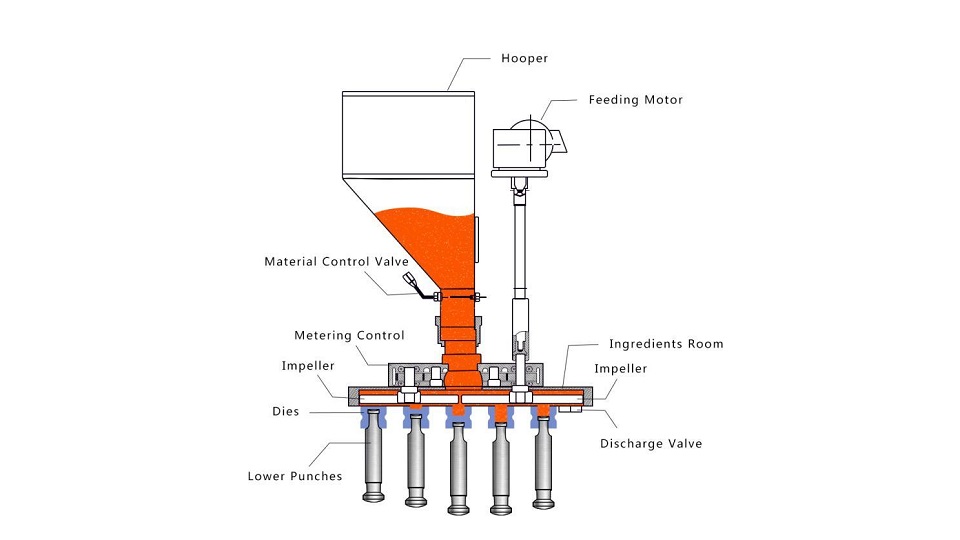

Principe de fonctionnement du système d'alimentation forcée
Dans certains cas, même la machine à comprimer les comprimés la plus avancée ne peut pas compenser complètement les matériaux qui sont intrinsèquement difficiles à comprimer. C'est pourquoi les fournisseurs expérimentés étendent leur assistance au-delà du choix des équipements et fournissent des conseils pratiques sur l'optimisation de la formulation.
Au lieu de simplement recommander des outillages pour presse à comprimés ou de réduire la vitesse de production, l'équipe d'ingénieurs professionnels de Rich Packing analysera l'ensemble du processus de fabrication. Elle examine la formulation, évalue le comportement de compression du matériau et identifie les facteurs sous-jacents qui contribuent à l'instabilité de la production. Sur la base de cette analyse, elle peut recommander des ajustements pratiques qui rendent la formulation plus adaptée à la compression de comprimés à grande vitesse.
Par exemple, lors du traitement de formulations végétales collantes, les ingénieurs peuvent suggérer d'optimiser le ratio de liant afin de réduire l'adhérence excessive tout en maintenant la dureté des comprimés. Si la formulation contient une quantité insuffisante de lubrifiant, l'ajout ou l'ajustement de la proportion de lubrifiants courants peut réduire la friction entre la poudre et la surface du poinçon, améliorant ainsi le démoulage des comprimés et minimisant le collage. Dans les cas où une mauvaise aptitude à l'écoulement est le problème principal, la modification du processus de granulation afin d'obtenir une distribution granulométrique plus uniforme peut considérablement améliorer la régularité du remplissage de la matrice et la précision du poids.
Les matériaux spéciaux imposent des exigences uniques aux outillages de presse à comprimés. Comme les poinçons et les matrices interagissent directement avec le produit pendant chaque cycle de compression, il est essentiel de sélectionner l'outillage adapté à la machine de compression de comprimés afin de maintenir la qualité des comprimés, de maximiser l'efficacité de production et de réduire les coûts d'exploitation.
En fin de compte, le fournisseur le plus précieux n'est pas celui qui vend l'outillage de presse à comprimés le plus coûteux, mais celui qui aide les clients à résoudre leurs problèmes dans les deux directions. D'une part, il optimise la configuration de la machine, les matériaux d'outillage et le système de compression. D'autre part, il améliore également la formulation et le processus de production lui-même. En combinant expertise en équipements et connaissances des procédés, il aide les clients à obtenir une qualité de comprimés stable, une efficacité de production supérieure, une durée de vie plus longue des outillages et des coûts de fabrication réduits sur le long terme.
Machine à comprimer les comprimés à grande vitesse HGZP-26D de Rich Packing
Q1 : Qu'est-ce que l'outillage de presse à comprimés ?
L'outillage de presse à comprimés désigne les poinçons supérieurs, les poinçons inférieurs et les matrices utilisés dans une machine à comprimer les comprimés pour comprimer des poudres ou des granulés en comprimés. Pendant la compression des comprimés, ces composants déterminent le diamètre, la forme, la dureté et la finition de surface des comprimés. Comme ils sont les seules pièces qui entrent directement en contact avec le matériau, leur qualité de matériau, leur traitement de surface et leur précision dimensionnelle ont un impact important sur l'efficacité de production et la qualité des comprimés.
Q2 : Pourquoi le choix de l'outillage est-il important pour les matériaux spéciaux ?
Les matériaux spéciaux tels que les formulations collantes, acides, abrasives ou hygroscopiques se comportent très différemment des poudres conventionnelles pendant la compression. L'utilisation d'un outillage de presse à comprimés inadapté peut entraîner du collage, de la corrosion, une usure excessive, un poids de comprimé irrégulier, des arrêts fréquents de la machine et une augmentation des coûts de maintenance. La sélection de poinçons et de matrices spécialement conçus pour les propriétés du matériau permet de maintenir une production stable, de prolonger la durée de vie de l'outillage et de réduire les coûts globaux de fabrication.
Q3 : Comment réduire les problèmes de collage pendant la compression des comprimés ?
Le collage peut être minimisé en combinant plusieurs approches plutôt qu'en s'appuyant uniquement sur l'outillage. Les solutions courantes comprennent l'utilisation de poinçons polis miroir ou revêtus de PTFE, l'installation d'un système d'alimentation forcée pour améliorer l'écoulement de la poudre et le remplissage de la matrice, ainsi que le contrôle de la température et de l'humidité de la salle de production. Une combinaison d'optimisation de la machine et d'amélioration de la formulation donne généralement les meilleurs résultats.
Q4 : La configuration de la machine peut-elle être personnalisée pour les formulations difficiles ?
Oui. Rich Packing peut personnaliser la configuration de la machine à comprimer les comprimés en fonction des propriétés du matériau et des exigences de production. Une solution personnalisée offre généralement de meilleures performances à long terme que le simple remplacement des poinçons et des matrices.
Q5 : Outre l'outillage, quels autres facteurs influencent la qualité de la compression des comprimés ?
L'outillage n'est qu'un élément d'une production de comprimés réussie. La conception de la formulation, la qualité de la granulation, la teneur en humidité, la force de compression, les performances du doseur et les conditions environnementales influencent toutes la qualité des comprimés. Travailler avec un fournisseur expérimenté de presses à comprimés qui fournit à la fois des recommandations sur les équipements et des conseils en matière de formulation peut améliorer considérablement la stabilité de la production et réduire les coûts d'exploitation.
