Ligne de conditionnement en carton pour emballage de bâtonnets
| Nom | Ligne de conditionnement de sachets multivoies |
| Capacité | 2 à 16 voies, 20 à 45 sacs/voie/min |

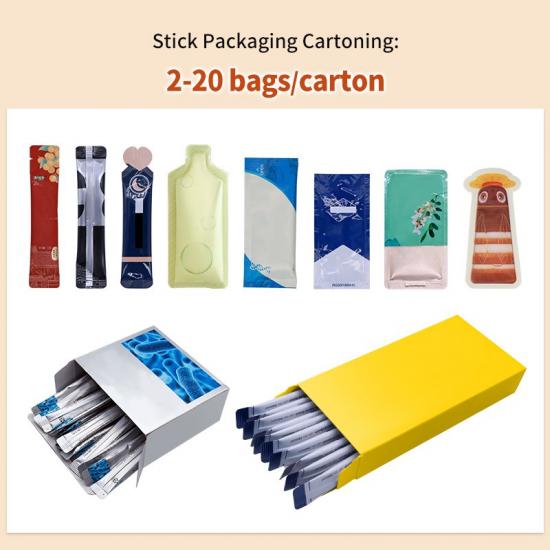

| Vitesse | 2 à 20 sacs/carton, 20 à 200 cartons/min |
| Tension | Alimentation triphasée 380 V CA 50 Hz, personnalisable sur demande |
Vous souhaitez en savoir plus sur ce produit ?
ENVOYER UN
MESSAGE
Quelque chose n'est pas clair ?
N'hésitez pas à me contacter, je serai ravi de répondre à toutes vos questions.
Ligne de conditionnement en sachets bâtonnets : Innovations pour le conditionnement en sachets à grande vitesse
Dans les industries pharmaceutiques et nutraceutiques mondiales, le conditionnement en sachets unidoses a connu une croissance exponentielle, portée par sa portabilité inégalée, le contrôle précis du dosage et la durée de conservation prolongée des produits. Selon les données de Grand View Research, le marché mondial des emballages unidoses devrait croître à un TCAC de 6,8 % jusqu'en 2030, les applications pharmaceutiques et de compléments alimentaires représentant plus de 60 % de la demande. Cependant, les fabricants sont confrontés à des difficultés persistantes liées aux systèmes d'emballage traditionnels et fragmentés : la disparité des machines d'emballage, de tri et d'encartonnage engendre des problèmes de synchronisation, des blocages fréquents de matériaux, des erreurs de comptage, des taux de rebut élevés et des difficultés à respecter les exigences strictes de traçabilité des lots selon les BPF (Bonnes Pratiques de Fabrication).
Pour les fabricants qui cherchent à surmonter ces défis, une solution intégrée Ligne d'emballage en carton pour sachets bâtonnets est la solution idéale. Fabricant leader de machines d'emballage pharmaceutique fort de plus de 30 ans d'expertise, Guangdong Rich Packing Machinery Co., Ltd. a conçu une ligne de production de sachets multivoies entièrement intégrée qui combine : emballeur à bâton multivoies entièrement servo Cette ligne intègre un système de comptage et de tri de précision, un module d'agencement et de groupement des sachets, ainsi qu'une encartonneuse horizontale, au sein d'un flux de production unique et synchronisé. Elle redéfinit l'efficacité, la précision et la conformité du conditionnement en sticks.
L'épine dorsale de l'ingénierie d'une ligne de conditionnement en sachets et en cartons : commande entièrement servo-synchronisée
Une ligne de conditionnement en carton pour sachets haute performance n'est jamais un simple assemblage de machines individuelles ; il s'agit d'un système de contrôle en boucle fermée et entièrement synchronisé où chaque processus fonctionne en parfaite harmonie. La ligne de Rich Packing repose sur une architecture de contrôle Siemens à bus servo complet, chaque station principale étant équipée d'un servomoteur de haute précision indépendant. Cette architecture élimine les principaux défauts des lignes traditionnelles fragmentées : inadéquations de vitesse, accumulation de matières premières et arrêts imprévus fréquents.
5 innovations clés de la ligne de conditionnement en cartons de Rich Packing
1. Fonctionnement stable à haute vitesse : 30 à 50 coupes/min constantes pour une production ininterrompue
Le principal inconvénient des systèmes d'emballage traditionnels pour sachets bâtonnets réside dans le compromis entre vitesse et stabilité. La plupart des machines ne peuvent maintenir leur vitesse de pointe annoncée sur de longues périodes, car les vibrations mécaniques et une mauvaise synchronisation entraînent des arrêts fréquents pour des réglages. La ligne d'emballage pour sachets bâtonnets résout ce problème, en assurant un fonctionnement stable et continu à une cadence de 30 à 50 coupes par minute.

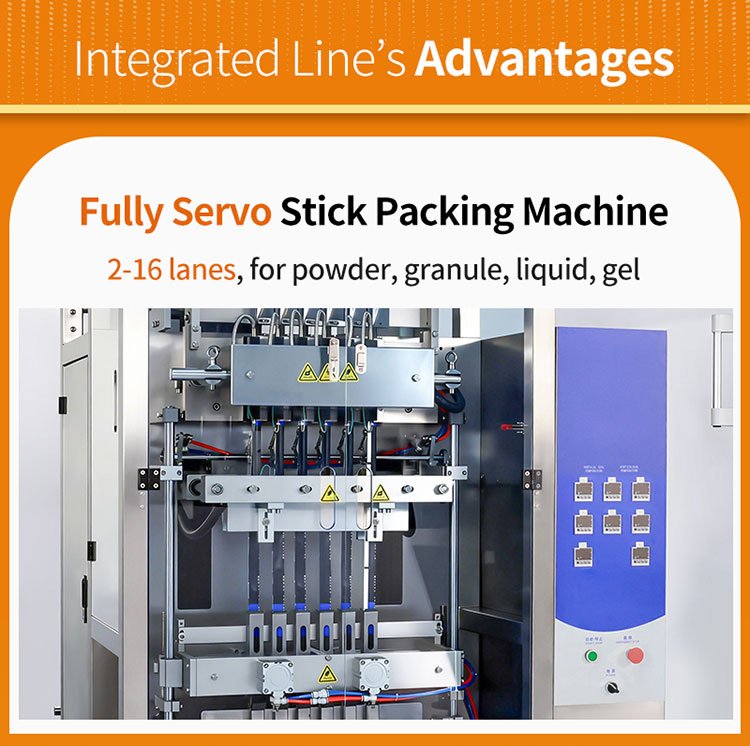

2. Encaisseuse à bâtonnets multivoies entièrement servo personnalisable : 2 à 16 voies pour une compatibilité de matériaux polyvalente
Pièce maîtresse de la ligne de conditionnement en carton pour emballage de bâtonnets, l'encaisseuse multivoies détermine la capacité de production et l'adaptabilité des matériaux. L'encaisseuse multivoies entièrement servo-commandée de Rich Packing propose des configurations de voies personnalisables de 2 à 16 voies, adaptées à la capacité de production, à l'espace disponible dans l'atelier et aux spécifications des produits du client.

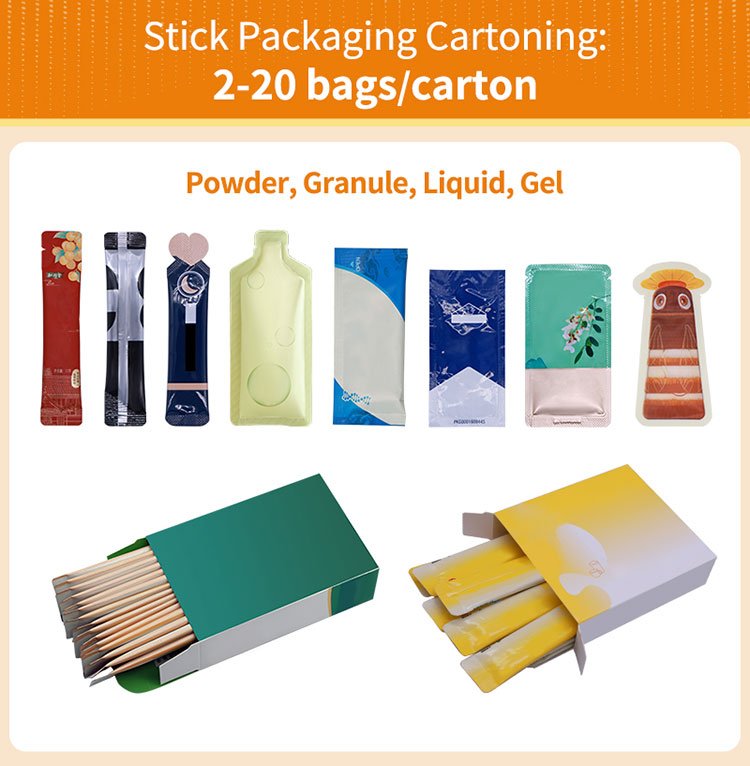

Cette ligne de production de bâtonnets multivoies révolutionne le secteur en s'affranchissant des limitations liées à un seul matériau, propres aux équipements traditionnels. Entièrement compatible avec quatre types de matériaux principaux (poudres, granulés, liquides et gels), elle ne nécessite le remplacement que du module de remplissage lors des changements de produit. Ce système élimine ainsi le besoin de plusieurs machines dédiées et représente une économie d'investissement considérable pour les fabricants de produits variés.
Pour chaque type de matériau, la ligne est équipée d'un système de remplissage dédié :
• Pour les poudres et les granulés : Un système de remplissage à vis sans fin servo-entraîné avec un agitateur anti-pontage offre une précision de remplissage de ±0,5 %, même pour les poudres ultrafines à faible écoulement, éliminant ainsi le remplissage irrégulier et le pontage du matériau.
• Pour les liquides et les gels : Un système de remplissage à piston servo-entraîné avec des buses à clapet anti-goutte permet un remplissage précis sans goutte et sans fil pour les gels de miel à haute viscosité et les liquides oraux, avec une erreur de remplissage contrôlée à ±0,3 %, répondant pleinement aux exigences de précision de dosage pharmaceutique.
La machine d'emballage en sachets bâtonnets est également dotée d'un contrôle de température indépendant par zone pour le thermoscellage, la température de scellage de chaque voie étant réglable indépendamment avec une précision de ±1 °C. Compatible avec les films PVC, PE, composites aluminium-plastique et PLA biodégradable, elle offre une résistance au scellage supérieure à 20 N/15 mm afin d'éviter la rupture des sachets et les fuites pendant le transport et le stockage, prolongeant ainsi la durée de conservation des produits.

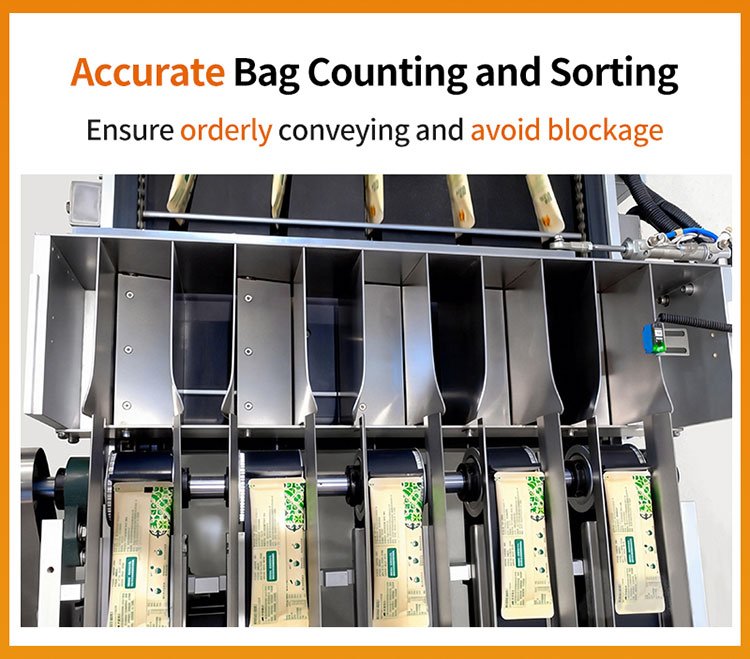

3. Comptage précis et rangement des sacs : transport ordonné pour éliminer les blocages de matériaux

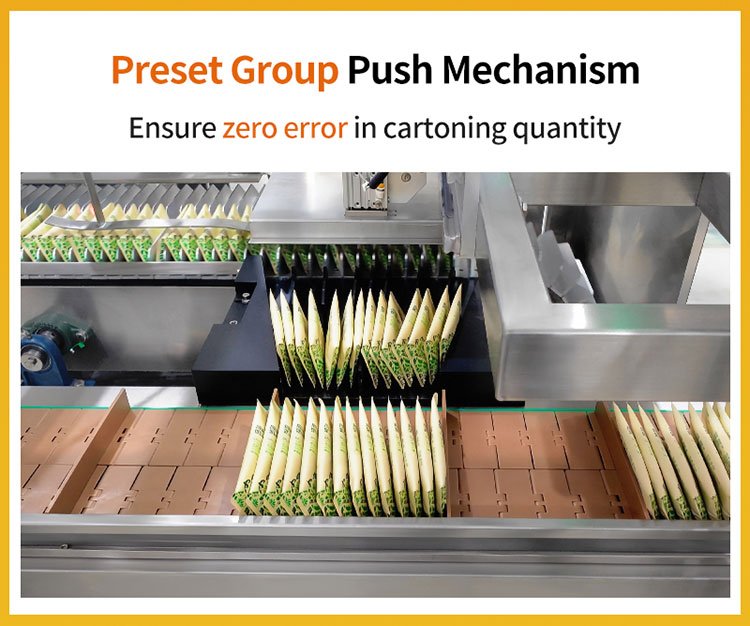

Lors du passage du conditionnement en sachets à la mise en carton, les erreurs de comptage et le mauvais agencement des sachets sont les principales causes d'arrêt des lignes de conditionnement traditionnelles. Les données du secteur montrent que ce poste représente plus de 60 % des arrêts totaux de la ligne. Cette ligne de conditionnement en sachets et carton élimine ce problème grâce à la synergie d'un double système combinant comptage photoélectrique et agencement mécanique des sachets.
Tout d'abord, le système de comptage photoélectrique de haute précision utilise des capteurs photoélectriques allemands haute vitesse importés, avec un temps de réponse de 0,001 s. Le système peut être préprogrammé avec le nombre de bâtonnets par carton (5/8/10/20 paquets, etc.), déclenchant un signal de groupement pour acheminer le nombre exact de bâtonnets vers une station de stockage temporaire en vue de la mise en carton une fois le nombre cible atteint.
Deuxièmement, un mécanisme flexible de rangement des sachets permet de corriger les bâtonnets inclinés, empilés ou retournés lors du transport. Le système utilise des rails de guidage réglables à plusieurs niveaux et un convoyeur tampon à basse vitesse, associés à des déflecteurs flexibles en POM de qualité alimentaire, afin d'organiser progressivement les bâtonnets désordonnés en une seule rangée, plate et uniformément espacée. L'ensemble du processus se déroule sans impact, évitant ainsi d'endommager les scellés et de déformer les sachets, préservant ainsi l'intégrité de l'emballage.
Des capteurs infrarouges de détection d'obstruction sont installés aux points stratégiques des stations de comptage et de tri. En cas de risque d'accumulation de matière, le système déclenche une alarme sonore et visuelle et ajuste automatiquement la vitesse du convoyeur de la station concernée, éliminant ainsi le risque sans interrompre la production. Ce système réduit les temps d'arrêt de plus de 90 % par rapport aux machines traditionnelles.

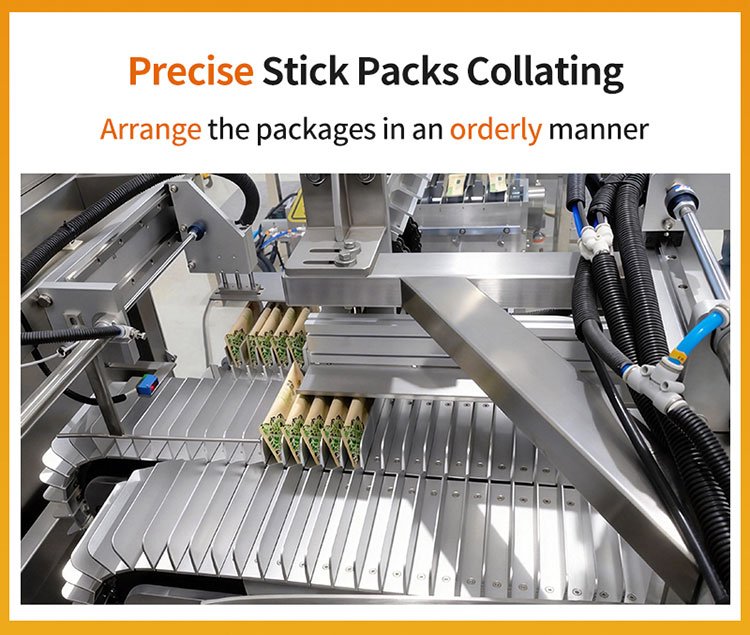

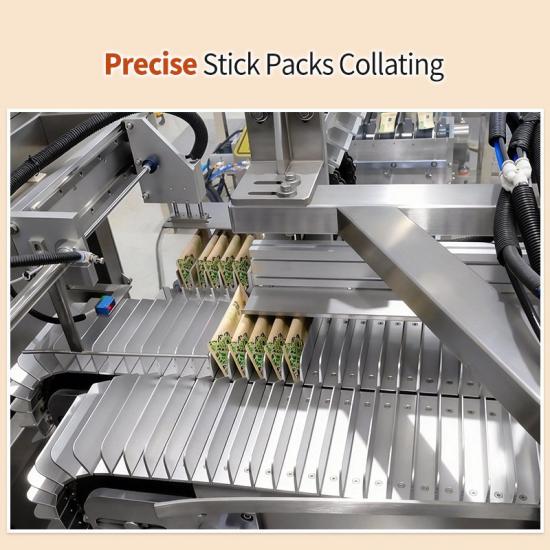

4. Système de tri précis des sachets : transformation de bâtonnets désordonnés en réseaux uniformément alignés
Pour les encartonneuses multivoies, les bâtonnets sont acheminés en colonnes parallèles, qui doivent être regroupés en un seul ensemble ordonné pour un encartonnage stable – fonction essentielle du système de tri. Les systèmes de tri traditionnels utilisent un simple raccordement des convoyeurs, ce qui entraîne des collisions de bâtonnets, des bourrages et un tri chaotique, notamment pour les modèles à 16 voies à grande vitesse.
La machine d'emballage et de mise en carton pour bâtonnets de Rich Packing est dotée d'un système de tri servo-motorisé breveté. Ce système utilise des convoyeurs à vitesse variable synchrones à plusieurs étages et des jeux de roues de tri réglables pour un tri précis des bâtonnets sur plusieurs voies. Que la sortie en amont comporte 2 ou 16 voies, le système transforme systématiquement les bâtonnets en une rangée ordonnée, uniformément espacée et sans empilement, parfaitement synchronisée avec le rythme d'alimentation de la machine d'emballage horizontale en aval.
Les principaux avantages de ce système de tri résident dans sa combinaison de « variation de vitesse synchrone » et de « guidage flexible » :
• Convoyeurs synchrones multi-étages à vitesse variable : chaque segment de convoyeur est contrôlé par un servomoteur indépendant, parfaitement synchronisé avec la vitesse de sortie de l’encaisseuse en amont et la vitesse d’alimentation de la cartonneuse en aval. Grâce à un réglage fin et progressif de la vitesse, les bâtonnets sortant simultanément de plusieurs voies sont espacés et acheminés en une seule rangée continue, évitant ainsi les collisions et l’empilement.
• Guides latéraux anti-désalignement : Des guides latéraux réglables en acier inoxydable, situés de part et d’autre du convoyeur, garantissent l’alignement parfait des bâtonnets pendant le tri, éliminant ainsi tout risque de déviation ou d’inclinaison. Chaque bâtonnet entrant dans la machine d’emballage est ainsi positionné avec précision, ce qui prévient les bourrages et les erreurs de remplissage.
Grâce à ce système de tri, même la sortie d'une encaisseuse à grande vitesse à 16 voies atteint un tri ordonné à 100 %, avec un taux de qualification de tri ≥99,95 %, jetant ainsi les bases d'un fonctionnement stable à grande vitesse de la machine de cartonnage en aval.

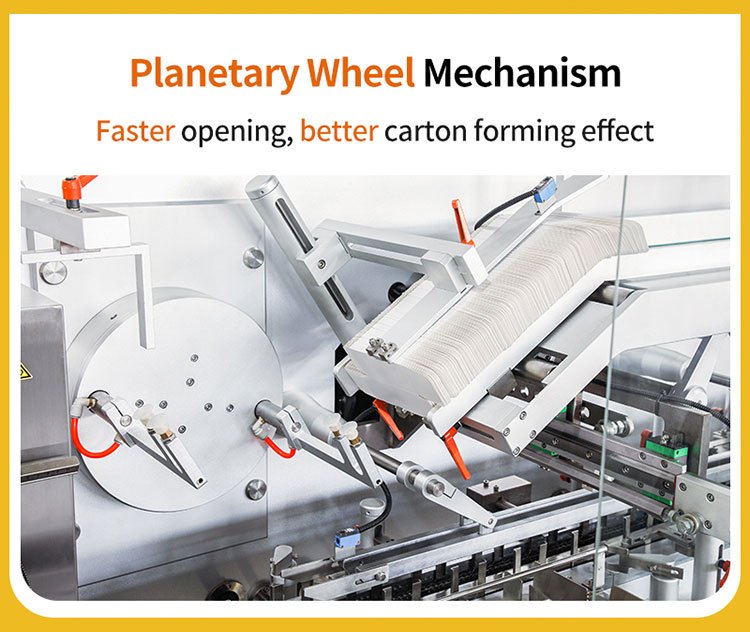

5. Formage de cartons par roue planétaire continue
Les machines d'emballage horizontales traditionnelles utilisent principalement des mécanismes d'ouverture de boîte à came intermittents, qui non seulement ont des vitesses d'ouverture lentes, mais souffrent également d'un mauvais formage des cartons, de plis obliques et d'une soudure inférieure inadéquate, en particulier à haute vitesse, où les taux d'échec augmentent fortement.
La ligne de Rich Packing est équipée d'un système innovant d'ouverture et de formage de boîtes par roue planétaire continue, qui révolutionne le fonctionnement intermittent des mécanismes à cames traditionnels. Elle assure une aspiration, une ouverture, un formage et un pré-scellage du fond des cartons continus et sans interruption, avec une vitesse d'ouverture maximale de 120 cartons par minute.
Le principe scientifique de ce système à roues planétaires repose sur sa structure à plusieurs stations de rotation continue. Chaque roue planétaire est équipée de ventouses et de guides de pliage, assurant ainsi la réalisation simultanée et sans interruption de l'ensemble du processus : aspiration, ouverture, pliage et pré-scellage du fond du carton. Ce processus fluide et continu améliore considérablement l'efficacité d'ouverture des boîtes.
Conclusion
Sur le marché mondial en pleine expansion des emballages unidoses pour produits pharmaceutiques et nutraceutiques, l'efficacité, la précision et la conformité des lignes de conditionnement déterminent directement la compétitivité des fabricants. Les équipements de conditionnement traditionnels et fragmentés ne répondent plus aux exigences de la production moderne à grande échelle : ils sont sujets à des goulots d'étranglement fréquents, à un gaspillage important de matières premières et à des difficultés de conformité réglementaire.
La ligne de conditionnement en carton intégrée de Rich Packing répond directement aux problématiques du secteur grâce à 5 innovations majeures : un fonctionnement stable à haute vitesse (30 à 50 coupes/min), une encaisseuse multivoies entièrement servo-commandée (2 à 16 voies), un comptage et un agencement précis des sachets pour éliminer les blocages, un tri précis des sachets pour un alignement uniforme et un formage continu des cartons par roue planétaire pour des résultats de mise en forme supérieurs. Forte de plus de 30 ans d'expertise dans les machines d'emballage pharmaceutique, d'une conformité totale aux normes cGMP et CE internationales et d'un service après-vente complet à l'échelle mondiale, cette ligne représente bien plus qu'un simple équipement : une solution d'emballage clé en main pour les fabricants de produits pharmaceutiques et nutraceutiques du monde entier.
Que vous soyez un petit fabricant cherchant à améliorer son efficacité de production ou une grande entreprise à la recherche d'une ligne d'emballage conforme à haut volume, la ligne de production d'emballage en bâtonnets de Rich Packing peut être adaptée à vos besoins précis, vous aidant ainsi à réduire vos coûts de production, à améliorer la qualité de vos produits et à garder une longueur d'avance sur le marché mondial concurrentiel.
FAQ sur la ligne de conditionnement en cartons pour emballage en bâtonnets
Q1 : Quels types de matériaux cette ligne d'emballage en carton peut-elle traiter ?
A: Notre ligne intégrée est entièrement compatible avec quatre types de matériaux principaux : poudres, granulés, liquides et gels. Nous fournissons des modules de remplissage dédiés à chaque type de matériau afin de garantir une grande précision de remplissage, et le remplacement du module lors d'un changement de produit peut être effectué en moins de 30 minutes.
Q2 : Le nombre de voies du compacteur à plusieurs voies peut-il être personnalisé ?
R : Oui, la machine d'emballage multivoies entièrement servo-commandée prend en charge des configurations de voies entièrement personnalisables, de 2 à 16 voies. Nous adaptons le nombre de voies à vos besoins spécifiques de capacité de production, à l'espace disponible dans votre atelier et aux spécifications de vos produits. Toutes les configurations garantissent les mêmes normes élevées de précision et de stabilité.
Q3 : Cette ligne de production est-elle conforme aux normes de l’industrie pharmaceutique telles que les BPFc ?
R : Absolument. Notre ligne de conditionnement en sachets est entièrement conçue et fabriquée conformément aux normes cGMP et CE. Toutes les pièces en contact avec les matériaux sont en acier inoxydable 316L de qualité alimentaire et en silicone de qualité médicale, avec une surface lisse et sans interstices pour un démontage et un nettoyage rapides, éliminant ainsi les zones d'accès difficiles.
Q4 : Cette ligne peut-elle être intégrée à d’autres équipements d’emballage, tels que des étiqueteuses ou des encaisseuses ?
R : Oui, la ligne présente une conception modulaire avec des interfaces de communication standard réservées, permettant une intégration aisée avec une large gamme d'équipements en amont et en aval, notamment les machines de codage jet d'encre, les étiqueteuses, les encaisseuses, les palettiseurs et les trieuses pondérales. Nous pouvons également fournir une solution d'emballage complète et personnalisée, de l'alimentation en matières premières à la palettisation des produits finis, adaptée à votre flux de production spécifique.
