Granulateur à sec : 6 solutions d’ingénierie pour éliminer les fines de poudre et maximiser Taux de rendement

Introduction : Le défi de la compaction des formulations sensibles à la chaleur et à l’humidité

Dans la fabrication contemporaine des formes orales solides (OSD), le traitement des principes actifs pharmaceutiques (API) et des extraits botaniques concentrés nécessite un équilibre entre un rendement de production élevé et la stabilité des matériaux. Les installations modernes manipulent régulièrement des structures moléculaires avancées et des composés naturels délicats qui présentent une forte sensibilité à l’exposition thermique, à l’humidité résiduelle ou aux deux. Lorsque ces formulations sensibles doivent être transformées en granulés à écoulement libre pour la compression rapide de comprimés ou le remplissage de gélules, les méthodes traditionnelles de granulation humide échouent souvent. L’intense fluidisation, l’ajout de liants liquides et les cycles de séchage thermique prolongés à haute température requis par les procédés humides peuvent facilement provoquer une dégradation chimique, une hydrolyse induite par l’humidité ou une décomposition thermique des principes actifs précieux.

Pour contourner ces risques, les responsables d’installations et les scientifiques en formulation s’appuient sur la compaction à sec. Cependant, l’exécution de ce procédé sur des machines standard ou mal conçues introduit un autre ensemble de problèmes de production. Un granulateur à sec de bas niveau ou mal optimisé granulateur à sec a souvent du mal à assurer une répartition uniforme de la force sur la surface des rouleaux. Lors du traitement de poudres non fluides, cette instabilité structurelle crée des rubans compactés de manière inégale. Certaines parties du matériau passent dans l’espace entre les rouleaux sans être comprimées, tandis que d’autres sections sont sur-comprimées en flocons vitreux inutilisables.

Lors de la phase de broyage en aval, ces rubans mal formés se désagrègent de manière irrégulière, générant un pourcentage inacceptablement élevé de poudre non compactée, ou « fines ». Dans les configurations typiques, un taux élevé de fines signifie que jusqu’à 30 % à 40 % du matériau doit être continuellement recyclé vers la trémie d’alimentation. Cette boucle de recyclage chronique réduit considérablement l’efficacité globale des équipements (OEE) de la ligne, provoque une distribution granulométrique inégale et peut entraîner une sur-transformation qui modifie le profil de dissolution de la forme galénique finale.

La solution définitive à ces goulots d’étranglement secondaires des formes solides nécessite une plateforme de traitement conçue autour de la répétabilité mécanique, d’une alimentation précise des matériaux et d’un contrôle thermique efficace. La série intelligente ZKG de Rich Packing représente une avancée majeure dans la technologie de compaction à sec. Basé sur une conception mécanique innovante à couple élevé sans système hydraulique, ce système compact offre la stabilité structurelle exacte nécessaire pour éliminer les fines de poudre, traiter des dynamiques de flux complexes et protéger les formulations sensibles tout au long des campagnes de fabrication continue.

Dissociation du processus de compactage par rouleaux ZKG : architecture mécanique et flux de travail

Pour maintenir une densité de particules constante d’un lot à l’autre, une installation doit aller au-delà des structures superficielles des machines et examiner les sous-systèmes synchronisés qui régissent le cycle de vie du matériau. Un compacteur à rouleaux générique et peu coûteux repose souvent sur de simples goulottes gravitaires et des entraînements à chaîne basiques, qui ne permettent pas d’obtenir une densité uniforme du matériau. Le granulateur à sec ZKG de Rich Packing granulateur à sec résout ce problème en divisant la séquence de compactage en trois zones de traitement distinctes et gérées électroniquement :

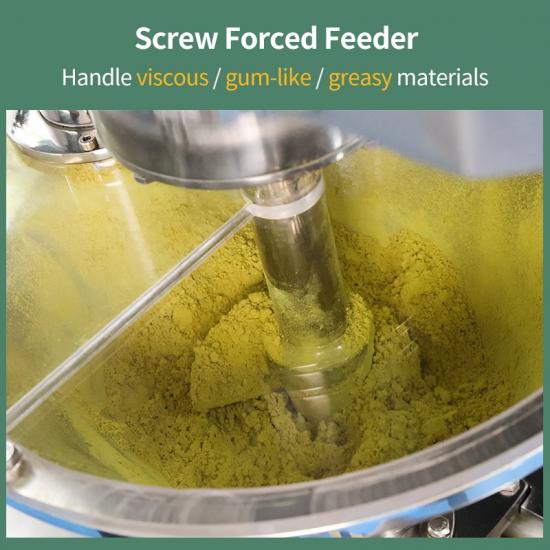

1. Phase d’alimentation volumétrique à double vis avec désaération

Le processus commence dans la trémie d’alimentation du produit, où les poudres brutes non compactées sont introduites. Les poudres pharmaceutiques de faible densité emprisonnent naturellement un grand volume d’air interstitiel entre les particules. Si cet air n’est pas éliminé avant que le matériau n’atteigne la zone de compression, il s’échappera violemment lorsque les rouleaux se refermeront, provoquant la rupture des rubans, la formation de poches et une forte génération de fines.

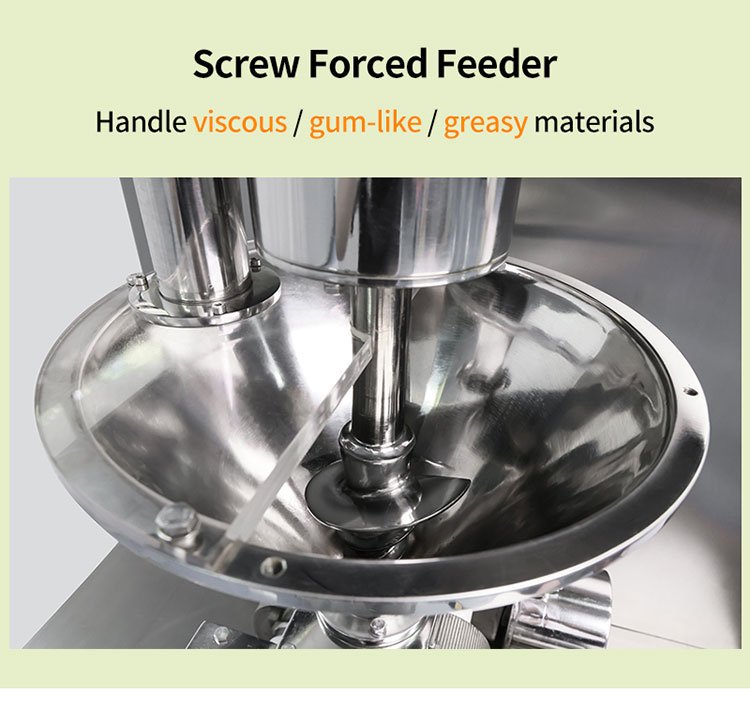

Pour résoudre ce problème, notre système ZKG intègre un ensemble d’alimentation à double vis avancé capable d’ajustements variables de 0 à 24 tr/min. La vis de pré-compression verticale force mécaniquement la poudre vers le bas tout en permettant à l’air emprisonné de s’échapper vers le haut hors de la trémie. Cette phase de désaération volumétrique garantit une masse de poudre dense, uniforme et hautement constante, alimentée de manière régulière dans la zone de compactage, correspondant exactement à la vitesse de traitement des rouleaux.

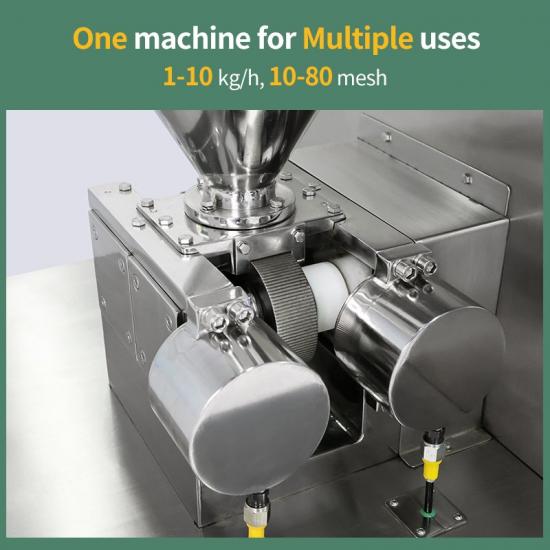

2. Phase de compactage par rouleaux à purement mécanique

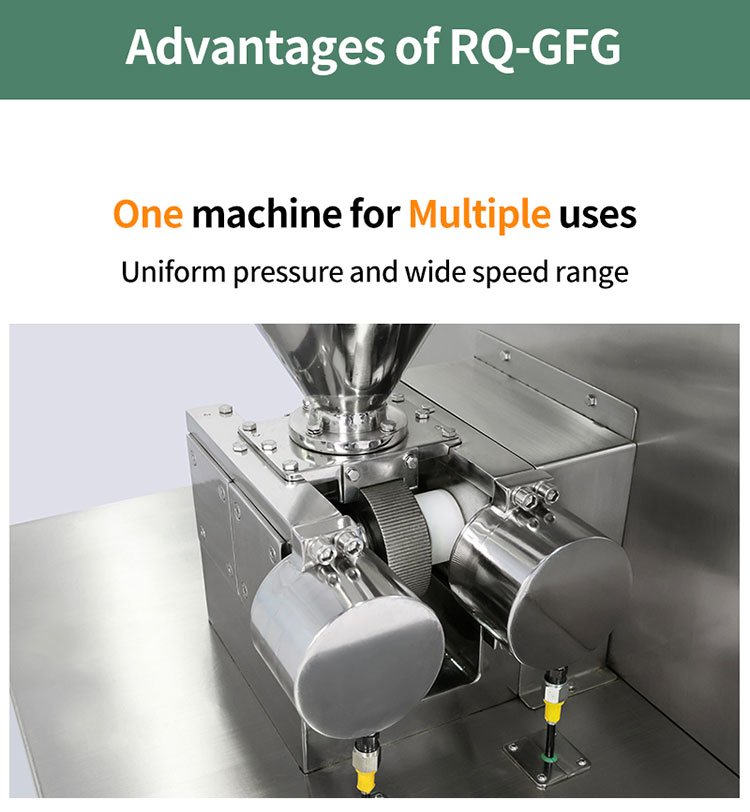

Une fois le matériau désaéré sorti des vis d’alimentation, il est directement entraîné dans la zone de compression continue. Cette zone critique comprend deux rouleaux contrarotatifs usinés avec précision. Alimentés par un système de transmission mécanique robuste ajustable de 0 à 20 tr/min, les rouleaux appliquent une poussée mécanique continue à haut couple de 6-8T.

En éliminant les circuits d’huile hydraulique traditionnels, cette architecture mécanique intelligente supprime complètement le risque de micro-fuites d’huile dans votre environnement de salle blanche cGMP. Le système applique une force mécanique massive et continue pour déformer les particules de poudre libre, les imbriquant en une feuille solide uniforme ou un ruban de densité et d’épaisseur constantes sur toute sa largeur.

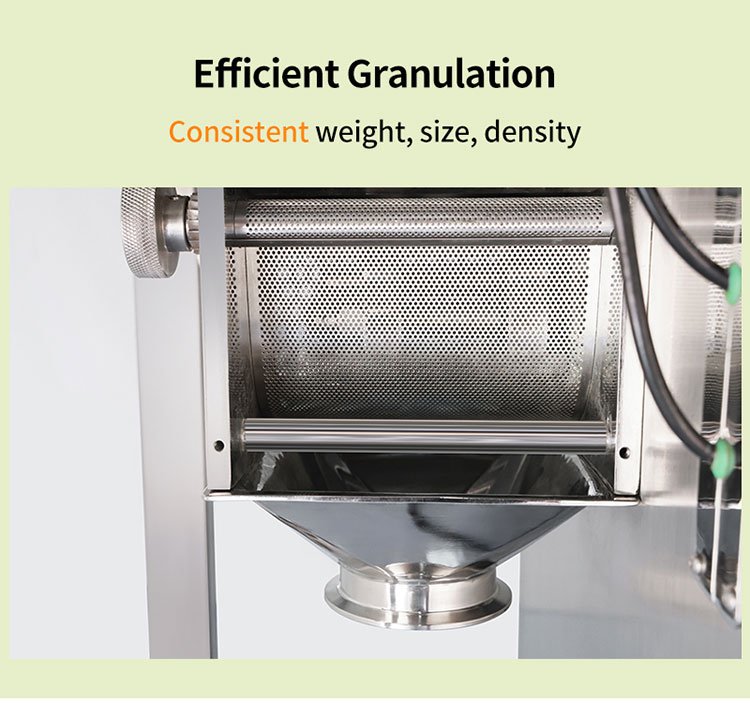

3. Phase de calibrage et de broyage des granulés en deux étapes

Après la sortie des rouleaux, le ruban solide est dirigé vers une station de granulation mécanique continue. Au lieu d’utiliser des lames à grande vitesse qui écrasent le matériau et génèrent un excès de poussière, la ligne ZKG utilise un mécanisme de calibrage doux à deux étapes à basse vitesse. Le ruban solide est d’abord fragmenté en petites écailles par un broyeur grossier, puis délicatement traité à travers un tamis de calibrage en acier inoxydable de qualité supérieure.

En utilisant des vitesses de rotor variables et des tamis interchangeables, le système atteint une distribution granulométrique hautement précise et uniforme réglable de 10 mesh à 80 mesh (10-80目). Les granulés finis sont déchargés dans un récipient propre, présentant d’excellentes caractéristiques d’écoulement et une densité de tassement optimale pour les processus en aval.

6 améliorations architecturales de la série de granulateurs à sec ZKG

Les performances supérieures de rendement et la constance de traitement de la série ZKG granulateur à sec sont obtenues grâce à des améliorations mécaniques ciblées, une métallurgie avancée et une conformité stricte aux normes de conception sanitaire. Ci-dessous une analyse technique des 6 améliorations principales intégrées dans chaque plateforme de granulation continue Rich Packing.

1. Système de contrôle de poussée mécanique constante de 6-8T

Maintenir une densité de fraction solide identique sur toute la largeur du ruban nécessite un système d’application de force extrêmement rigide qui élimine toute déflexion ou vibration mécanique.

●La solution mécanique : La plateforme ZKG dispose d’un système de liaison mécanique robuste capable de générer une poussée mécanique continue de 6-8T.

●Le bénéfice technique : En supprimant les circuits hydrauliques traditionnels et les actionneurs, le système élimine les fluctuations de pression causées par la dérive thermique de l’huile. La liaison mécanique applique une force uniforme et inébranlable sur les rouleaux de $\Phi 100 \times 35 \text{ mm}$, garantissant une densité de ruban parfaitement constante. Cette conception assure une stabilité absolue du procédé tout en supprimant tout risque de contamination par fluide hydraulique dans votre espace de travail cGMP.

2. Système de refroidissement des rouleaux à double canal (maintenu en dessous de 20°C)

La compaction mécanique continue à haute pression génère naturellement une chaleur de friction intense, qui peut rapidement augmenter la température de la surface des rouleaux et provoquer le glaçage, l’adhérence ou la dégradation thermique des composés sensibles.

●La solution mécanique : Chaque machine ZKG intègre un système indépendant système de refroidissement des rouleaux du granulateur à secintégré directement dans le noyau interne des rouleaux de compression.

●Le bénéfice technique :De l'eau refroidie circule en continu dans deux canaux internes pour maintenir la température de surface du rouleau strictementen dessous de 20°C. Cette dissipation thermique rapide empêche les matériaux sensibles à la chaleur (comme la vitamine C, les enzymes ou les extraits botaniques volatils) de fondre ou de coller à la surface en acier, assurant ainsi des cycles de production ininterrompus.

3. Système de broyage optimisé en deux étapes pour un produit de 10 à 80 mailles

Les broyeurs haute vitesse standard à étape unique pulvérisent souvent les matériaux compactés de manière agressive, brisant les rubans formés et créant un pourcentage élevé de poudre fine.

●La solution mécanique :La série ZKG intègre un mécanisme de dimensionnement spécialisé à deux étapes à faible vitesse qui manipule le matériau avec un soin extrême.

●Le bénéfice technique :Le système casse le ruban en flocons uniformes avant de les dimensionner doucement à travers un tamis optimisé, maintenant le ratio de poudre fine strictementen dessous de 10%. Ce contrôle précis fournit une distribution uniforme de lataille des granules de 10 à 80 mailles, réduisant drastiquement le besoin de recyclage du matériau et assurant un rendement maximal en un seul passage.

4. Conception de rouleau cantilever pour un démontage sans outil en 10 minutes

Dans les installations de fabrication à haute variété, passer des heures précieuses à démonter et nettoyer un système complexe entre les lots de produits peut fortement impacter la rentabilité.

●La solution mécanique :Rich Packing utilise une configuration innovante de rouleau cantilever où les roulements de l'arbre principal sont solidement fixés à un mur structurel arrière rigide.

●Le bénéfice technique :Cette conception à façade ouverte rend les rouleaux de compactage et les tamis complètement accessibles. Un seul technicien peut démonter l'ensemble du système de traitement pour le laver en10 à 15 minutessans outils lourds ou spécialisés, minimisant les temps d'arrêt lors des changements de produit.

5. Moteur haute efficacité 3 kW avec enregistrement numérique des paramètres PLC

Les installations modernes exigent des machines industrielles économes en énergie qui prennent en charge la traçabilité complète des données pour une conformité réglementaire stricte.

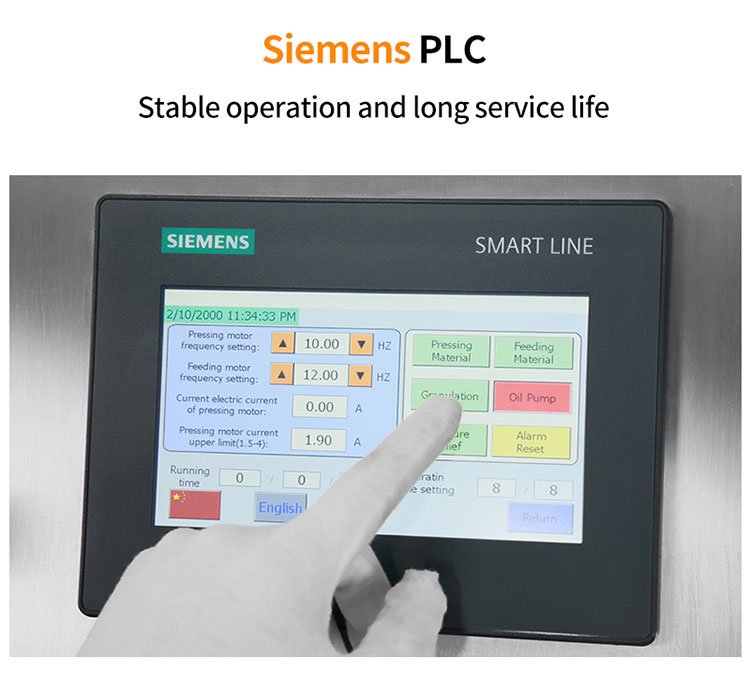

●La solution mécanique :Toute la ligne ZKG est alimentée par un moteur à couple élevé et économe en énergie de3 kWconnecté à un système PLC industriel Omron ou Siemens.

●Le bénéfice technique :Le moteur 3 kW offre une efficacité énergétique impressionnante tout en fournissant jusqu'à 8T de force de compactage. L'interface tactile HMI intégrée suit et enregistre en temps réel les paramètres critiques de traitement — tels que les vitesses d'alimentation (0-24 tr/min), les vitesses des rouleaux (0-20 tr/min) et les pressions de fonctionnement — répondant pleinement aux normes d'intégrité des données FDA 21 CFR Part 11.

6. Isolation complète des matériaux SUS316L & conception cGMP compacte

Intégrer des équipements de traitement à haute capacité dans des salles blanches existantes et étroites peut être extrêmement difficile si la machine a un châssis surdimensionné ou peu hygiénique.

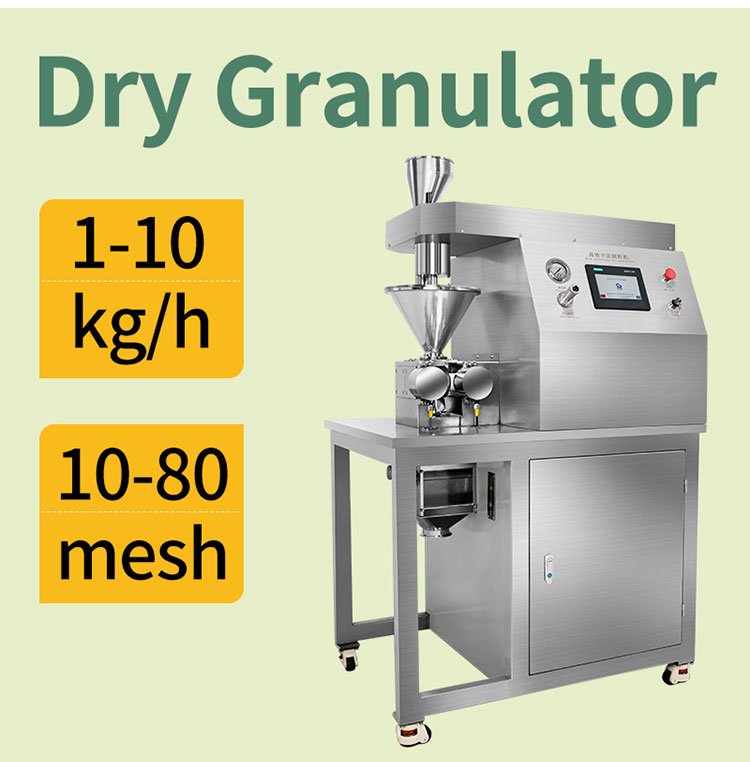

●La solution mécanique :Le système ZKG présente une conception très compacte mesurant seulement1000 × 800 × 1650 mm, avec un poids net à vide de350 kg.

●Le bénéfice technique :Tous les composants en contact avec le produitdu granulateur pharmaceutique ZKGsont usinés en acier inoxydable premiumSUS316L. La conception compacte utilise une cloison interne d'isolation pour séparer complètement les éléments de transmission mécanique de l'espace sanitaire de la salle blanche, éliminant toute zone morte difficile à nettoyer et garantissant une conformité facile aux strictes normes internationales de validation pharmaceutique.

Matrice des spécifications techniques : données de performance de la série ZKG

Pour aider les ingénieurs de validation et les équipes d'approvisionnement commercial lors de l'évaluation de l'équipement, la matrice technique ci-dessous présente les paramètres mécaniques exacts de notre ligne compacte intelligente :

Optimisez votre production de formes solides

Le ZKG de Rich Packinggranulateur à secLa série de granulateurs à sec ZKG de Rich Packing offre une solution efficace et hautement fiable pour le traitement de formulations solides exigeantes. En combinant une disposition en balcon avancée en acier inoxydable SUS316L avec un système de contrôle de poussée mécanique non hydraulique de 6–8T, un système intégré de refroidissement des rouleaux à double canal et un tamisage de broyage doux à deux étapes à basse vitesse, cette plateforme compacte élimine les problèmes courants de décoloration des matériaux, de dégradation thermique et de génération excessive de poussières.

FAQ technique pour les équipes d'achat en salle blanche

Q1 : Pourquoi choisir un granulateur à sec plutôt que des lignes de granulation humide pour les produits pharmaceutiques ?

R :La granulation à sec élimine complètement le besoin de liants liquides et de phases de séchage thermique. C’est le choix idéal pour les principes actifs (API) sensibles à l’humidité et à la chaleur, réduisant les coûts d’excipients et la consommation d’énergie en salle blanche.

Q2 : Comment le compacteur à rouleaux contrôle-t-il la poussée maximale sans utiliser de systèmes hydrauliques à huile traditionnels ?

R :Notre série ZKG intègre un système de contrôle de force linéaire qui fournit une poussée continue à couple élevé de 6-8T. Cette conception assure une stabilité absolue de la pression sur les rouleaux tout en éliminant tout risque de contamination par l’huile dans les environnements cGMP.6-8T

Q3 : Comment le système garantit-il une distribution stable de la taille des granulés dans la plage 10-80 mailles ?

R :En équilibrant une vis d’alimentation synchronisée (0-24 tr/min) avec des vitesses de rouleaux variables (0-20 tr/min), la machine forme des rubans stables. Ceux-ci sont ensuite traités par un tamis de broyage mécanique optimisé à deux étapes, maintenant les niveaux de fines particules strictement en dessous de 10%.10%.

Q4 : Le compacteur à rouleaux ZKG peut-il traiter des poudres botaniques collantes ou à bas point de fusion ?

R :Oui. Le granulateur à sec ZKG est équipé d’un système intégré de refroidissement à eau à double canal dans les rouleaux. Ce système maintient les températures de surface en dessous de 20°C, empêchant les extraits collants de fondre, de se vitrer ou d’adhérer aux surfaces des rouleaux.20°Cen empêchant leur adhérence ou leur fusion sur les rouleaux.

Q5 : Quel est l’espace au sol requis et le profil de nettoyage pour ce granulateur compact de 350 kg ?

R :La machine présente une empreinte compacte de 1000 × 800 × 1650 mm, ce qui permet de l’intégrer facilement dans des salles blanches exigües. Sa disposition avancée des rouleaux en porte-à-faux permet à un seul opérateur de réaliser un démontage complet pour lavage en 10 minutes sans outils spécialisés.1000 × 800 × 1650 mm10 minutessans outils spécialisés.
