Machine de remplissage de capsules semi-automatique CGMP

Machine de remplissage de capsules cGMP semi-automatique

*** Paramètres techniques

Machine de remplissage de capsules semi-automatique : 7 améliorations cGMP pour réduire drastiquement le temps de changement de format et éviter l’endommagement des capsules

Introduction : équilibrer flexibilité et rigueur réglementaire dans l’encapsulation en petits lots

Les systèmes d’entrée de gamme traditionnels provoquent fréquemment des variations de poids inacceptables, des fuites de poudre et des taux élevés de rejet des capsules dus à des désalignements mécaniques. Pour les opérations manipulant des principes actifs pharmaceutiques (API) coûteux ou des poudres organiques délicates, ces inefficacités structurelles entraînent rapidement des pertes de matière et un risque d’échec lors des audits réglementaires stricts.

La solution à ce défi opérationnel consiste à trouver un compromis efficace qui comble l’écart entre une production industrielle massive et une flexibilité multi-produits. L’implémentation d’une machine de remplissage de capsules semi-automatique robuste et hautement réactivemachine de remplissage de capsules semi-automatiquepermet aux installations de fabrication d’obtenir les avantages exacts d’une constance de dosage automatisée sans sacrifier l’agilité des changements rapides de format.

La série intelligente Rich Packing représente une amélioration majeure dans la fabrication de formes solides de milieu de gamme. Conçue pour gérer une grande variété de caractéristiques de poudres et de matériaux de gélules vides, cette plateforme industrielle fournit le contrôle mécanique précis nécessaire pour protéger les marges produit et simplifier la validation en salle blanche.

Découplage de la remplisseuse de capsules semi-automatique moderne : architecture mécanique et flux de travail

Pour apprécier pleinement la fiabilité opérationnelle d’une machine de remplissage de capsules semi-automatique avancéemachine de remplissage de capsules semi-automatique, il faut aller au-delà de sa tôle extérieure et analyser les sous-systèmes synchronisés qui régissent son cycle. Une machine de remplissage de capsules semi-automatique standard et économiquemachine de remplissage de capsules semi-automatiquerepose souvent sur des leviers manuels non assistés, des chaînes de transmission ouvertes et de simples minuteries analogiques. Ces conceptions obsolètes peinent à maintenir des vitesses de traitement constantes et manquent du contrôle mécanique précis nécessaire pour éviter la contamination des matériaux.

En revanche, une machine de remplissage de capsules semi-automatique de qualité industrielle haut de gammemachine de remplissage de capsules semi-automatiqueutilise une architecture mécanique modulaire décentralisée où chaque phase du processus d’encapsulation est pilotée par des stations indépendantes synchronisées électroniquement. Le cycle complet de traitement est divisé en trois étapes distinctes et hautement efficaces :

1. Étape d’alimentation et de tri des capsules

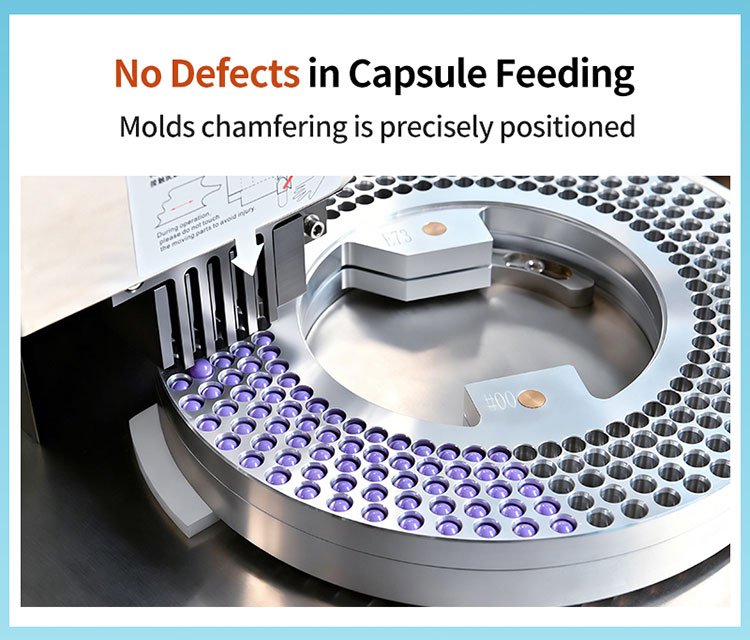

Le cycle d’encapsulation commence à la station d’orientation. Des capsules vides en gélatine dure ou végétale, non séparées, sont chargées dans une trémie d’alimentation à grande capacité. Guidées par un système de tri multi-voies personnalisé, les coques descendent dans un mécanisme d’indexation. Ici, des doigts d’alignement orientent mécaniquement chaque capsule afin que le capuchon soit toujours dirigé vers le haut.

Une fois alignées, les rangées de capsules passent sur un bloc de séparation à vide intégré. Une différence de pression d’air précisément calibrée tire les corps des capsules vers la section inférieure du disque de remplissage à double couche, tandis que les capuchons sont retenus dans la section supérieure. Notre plateforme intelligente de remplissage de capsules semi-automatiqueremplisseuse de capsules semi-automatiqueatteint un taux de séparation supérieur à 99,9 %, éliminant efficacement le risque d’écrasement des coques durant cette phase initiale.

2. Étape de remplissage volumétrique du matériau

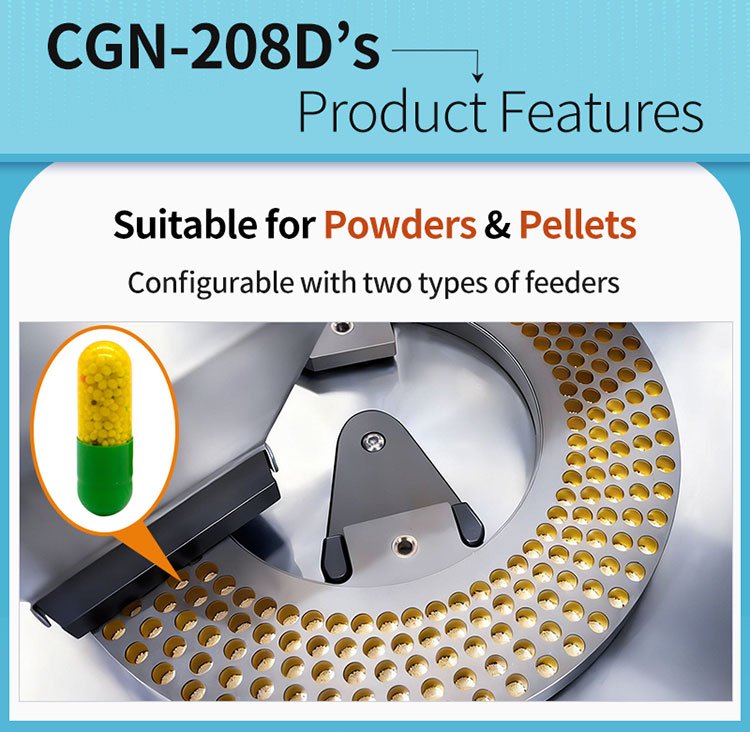

Une fois séparé, l’opérateur transfère la section inférieure du disque de remplissage, contenant les corps de capsules ouverts, sur la plateforme rotative de dosage à vitesse variable. Cette étape fonctionne comme une machine de remplissage de capsules semi-automatique précise.machine de remplissage de capsules semi-automatiqueSituée directement sous la trémie à poudre se trouve une vis sans fin verticale associée à une pale d’agitation indépendante à mouvement continu.

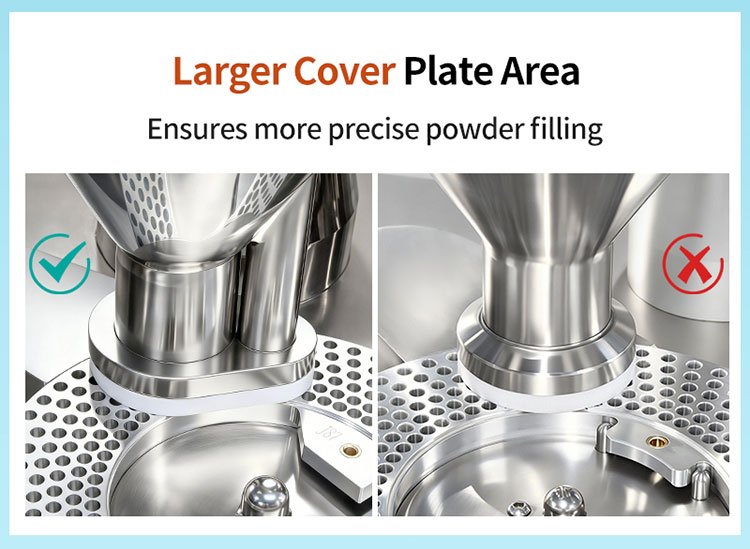

Pendant que le disque de remplissage tourne sous la buse de dosage, la vis sans fin injecte un volume de matière mathématiquement précis dans les corps des capsules. Comme la vitesse de rotation du disque de remplissage et celle de la vis sont contrôlées par des variateurs de fréquence indépendants (VFD), l’opérateur peut ajuster avec une grande précision le niveau de remplissage volumétrique. Cette configuration garantit une distribution uniforme et dense de la matière, même avec des extraits végétaux complexes à faible écoulement ou des poudres hygroscopiques collantes.

3. Étape de verrouillage horizontal et d’éjection

Après la phase de dosage, l’opérateur replace le disque supérieur de capsules sur le disque contenant les corps remplis et transfère l’ensemble vers la station de fermeture pneumatique. Dans les équipements traditionnels, cette étape nécessite que l’opérateur actionne un levier mécanique vertical lourd. Ce processus manuel applique souvent une force inégale, pouvant déformer les parois fines des capsules et provoquer des fuites de poudre.

Notre modernisé machine de remplissage de capsules semi-automatiqueCette séquence mise à jour par notre machine de remplissage de capsules semi-automatique utilise un vérin pneumatique horizontal spécialisé. Lorsque l’opérateur actionne les deux boutons de sécurité, le cylindre pneumatique s’étend horizontalement, appliquant une force de serrage parfaitement uniforme sur toute la surface du disque de remplissage. Cette pression équilibrée pousse les corps de capsules de manière sécurisée dans les capuchons, les verrouillant à leur profondeur d’engagement prédéfinie avec précision. Les capsules verrouillées sont ensuite automatiquement évacuées via une goulotte de guidage vers un bac de collecte, totalement exemptes de poussière et prêtes pour un polissage secondaire.

7 avantages architecturaux de notre machine à capsules semi-automatique de la série intelligente

La performance globale et la fiabilité de Rich Packing machine de remplissage de capsules semi-automatique reposent sur des choix de matériaux délibérés et des tolérances de fabrication précises. Ci-dessous se trouve une analyse approfondie des 7 améliorations d’ingénierie principales conçues pour améliorer les performances de la ligne, protéger les coques fragiles et garantir une conformité stricte aux normes des salles blanches.

1. 316L Stainless Steel & conformité cGMP complète

Travailler dans des salles blanches pharmaceutiques et nutraceutiques fortement auditées exige des machines construites avec des matériaux premium non réactifs capables de résister à des protocoles de désinfection agressifs.

●Conception structurelle :Chaque composant en contact direct avec vos poudres actives ou vos coques vides est usiné en grade médical SUS316L acier inoxydable, tandis que la structure externe de support est forgée en SUS304 robuste.SUS316L stainless steel, tandis que la structure externe de support est forgée en SUS304 robuste.

●Avantage opérationnel :La machine dispose d’une disposition en balcon ouverte et propre avec un espace de travail parfaitement plat, sans interstices. Cette conception sans joint élimine totalement les zones de rétention de matière, permettant des lavages rapides et sans traces, et aide votre installation à réussir facilement les audits sanitaires stricts de la FDA et de l’EMA européenne.

2. Vitesse de dosage à fréquence variable (précision vérifiée ±3%)

La manipulation de poudres ayant de mauvaises propriétés d’écoulement, des densités apparentes variables ou des charges statiques élevées peut facilement provoquer des écarts de poids de remplissage entre les lots.

●Conception structurelle :La station de dosage de poudre utilise une palette d’agitation à mouvement continu indépendante, associée à une vis sans fin verticale d’alimentation, toutes deux entraînées par des variateurs de fréquence (VFDs) de qualité supérieure.

●Avantage opérationnel :En maintenant une densité de poudre uniforme dans la trémie et en permettant des réglages numériques précis de la vitesse de la vis sans fin, notre machine de fabrication de capsules semi-automatique avancée maintient les variations de poids de remplissage dans une plage serrée de ±3%. Cette constance exceptionnelle protège vos marges sur les formules premium et évite les surdosages coûteux de produit.machine de fabrication de capsules semi-automatique maintient les variations de poids de remplissage dans une marge serrée de ±3%Cette constance exceptionnelle protège vos marges sur les formules premium et évite les surdosages coûteux de produit.

3. Conception de changement de format sans outil en 15 minutes

Pour les fabricants sous contrat gérant des productions variées en petites séries, perdre des heures précieuses sur les changements de format mécaniques peut réduire fortement la rentabilité.

●Conception structurelle :L’ensemble du kit de format—including la plaque de tri des capsules, les rails d’orientation et les disques de remplissage à double couche—utilise une configuration de changement rapide spéciale sécurisée par des goupilles d’alignement usinées avec précision.

●Avantage opérationnel :Un seul opérateur peut effectuer un changement complet de format (de la taille #00 à la taille #4) en seulement 15 minutes, sans clés spécialisées ni outils de calibration complexes. Cette capacité de remplacement rapide minimise les temps d’arrêt et maximise l’agilité quotidienne de la ligne.15 minutesCette capacité de remplacement rapide minimise les temps d’arrêt et maximise l’agilité quotidienne de la ligne.

4. Système compatible avec les capsules végétales HPMC à coque fragile

Les capsules végétales organiques HPMC (hydroxypropyl méthylcellulose) et pullulan sont très populaires sur les marchés occidentaux, mais elles sont plus cassantes, fragiles et sujettes à l’adhérence statique que les coques de gélatine standard. gelatin shells

●Conception structurelle :Les doigts d’alignement directionnels, les fourches d’orientation et les rails de tri sont micro-polis et traités avec une couche barrière spéciale en chrome antistatique.

●Avantage opérationnel :Ce parcours lisse à faible friction garantit que les capsules végétales fragiles sont orientées et séparées sans rayures, fissures ou pincements. Cette protection réduit le taux de rebut des coques et permet d’économiser sur le coût des capsules vides coûteuses.

5. Architecture de contrôle décentralisée avec écran tactile PLC

Les équipements anciens reposant sur de simples boutons physiques et des molettes analogiques rendent difficile la reproduction précise des paramètres de traitement entre les équipes.

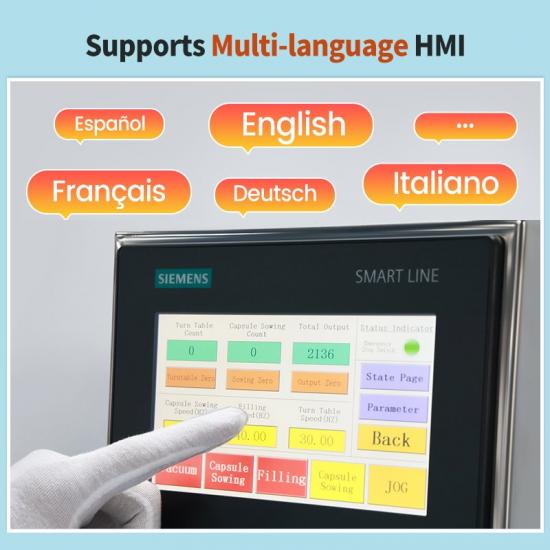

●Conception structurelle :Les boutons physiques sont remplacés par une interface HMI tactile centrale montée sur pivot, reliée à un système PLC industriel Omron ou Siemens.

●Avantage opérationnel :Les opérateurs peuvent gérer numériquement les vitesses du disque de remplissage, les vitesses de rotation de la vis sans fin et les intervalles de cycle de vide via une interface unifiée. L’enregistrement de ces paramètres précis sous forme de recettes numériques garantit une reproductibilité totale des processus entre les lots, faisant de cette plateforme une machine de fabrication de capsules semi-automatique très fiable pour les installations modernes.semiauthomatic capsule making machineplateforme pour les installations modernes.

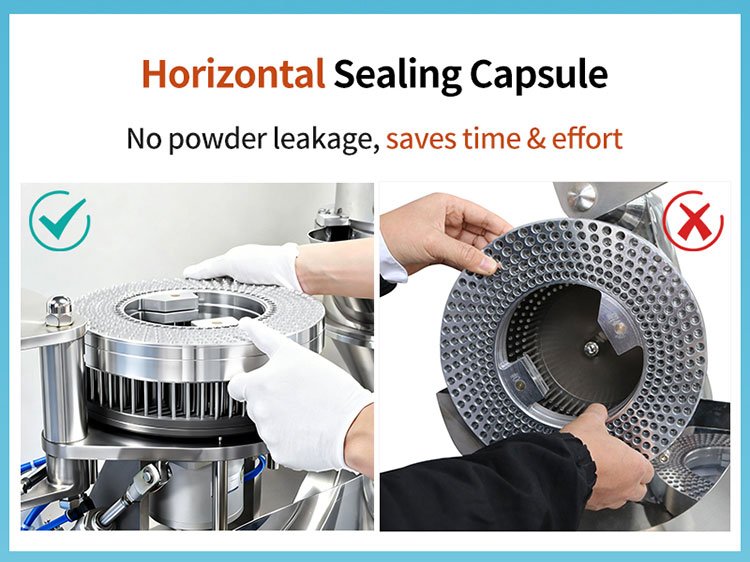

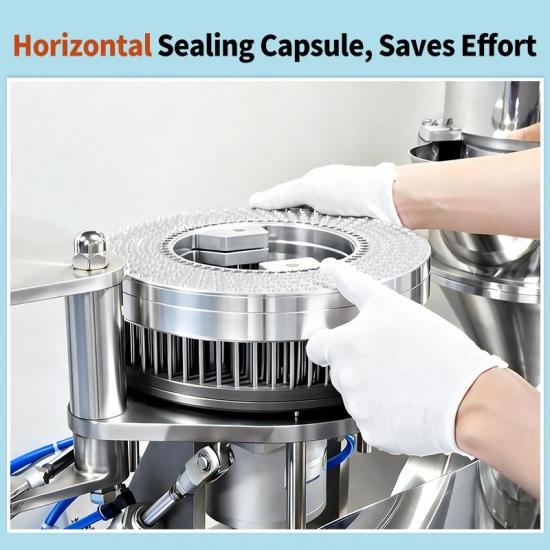

6. Station de fermeture horizontale des capsules à vérin pneumatique

Les leviers de fermeture verticaux traditionnels exercent une forte contrainte sur les opérateurs et provoquent fréquemment une répartition inégale de la force, ce qui entraîne des parois de capsules déformées et des fuites de poudre.

●La conception structurelle :La station de fermeture est équipée d’un cylindre pneumatique horizontal robuste à double effet qui fournit une pression de serrage parfaitement répartie sur toute la surface du disque de moule.

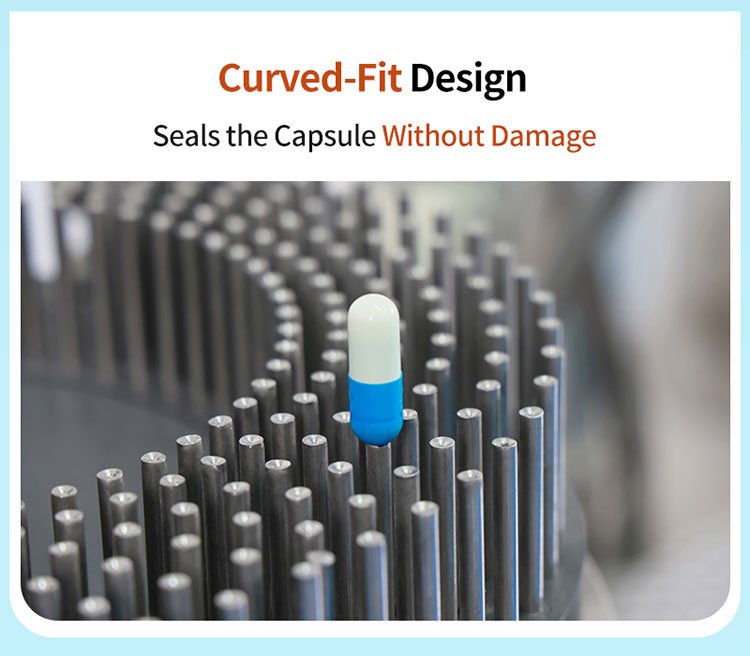

●L’avantage opérationnel :Cette conception de pressage horizontal garantit que chaque capsule est fermée à sa profondeur de verrouillage exacte, sans déformation et sans déversement de poudre. Le cycle automatisé réduit la fatigue de l’opérateur, maintient votre espace de travail exceptionnellement propre, et fonctionne comme une solution moderne "capsuleuse semi-automatique.

7. Armoire électronique modulaire centralisée avec des composants standardisés à l’échelle mondiale

L’utilisation de pièces électriques non standard et non marquées peut entraîner des arrêts de ligne catastrophiques si un petit composant de commande tombe en panne et nécessite une longue attente d’expédition internationale.

●La conception structurelle :Tous les systèmes de commande électroniques, variateurs de fréquence et relais de sécurité sont soigneusement organisés dans une armoire électrique modulaire scellée et centralisée, classée IP55.

●L’avantage opérationnel :En intégrant des composants mondialement reconnus de grandes marques comme Schneider, Omron et Siemens, Rich Packing garantit une fiabilité électrique totale. Les pièces de rechange sont faciles à se procurer localement partout dans le monde, éliminant le risque de longs arrêts dus à des pièces sur mesure difficiles à trouver.

Matrice de comparaison technique : plaques manuelles vs série semi-automatique vs série entièrement automatique

Pour aider les équipes d’approvisionnement à prendre une décision d’investissement en capital éclairée, la matrice de comparaison ci-dessous présente les performances, la main-d’œuvre et les métriques d’encombrement des différentes méthodes d’encapsulation.

Coût total de possession (TCO) et support de validation en salle blanche

Lors de l’achat d’une nouvelle ligne secondaire de dosage solide, les fabricants pharmaceutiques et nutraceutiques expérimentés ne se limitent pas au prix d’achat initial et se concentrent sur leCoût total de possession (TCO). Un équipement qui semble être une bonne affaire au départ peut rapidement devenir un fardeau financier s’il nécessite un support d’ingénierie sur site coûteux, des pièces de changement personnalisées ou entraîne de longs délais lors des audits réglementaires de validation en salle blanche.

Rich Packing optimise votre TCO à long terme en rationalisant le processus de conformité. Nous comprenons que la préparation d’un audit par la FDA, Santé Canada ou les agences nationales européennes du médicament peut être longue et coûteuse pour vos équipes internes d’assurance qualité (QA).

. Pour éliminer cet obstacle, chaque premiummachine de remplissage de gélules semi-automatique que nous fabriquons est expédiée en direct usine avec un ensemble complet et entièrement détaillé de documentation de validation. Cela inclut des modèles clairs en anglais natif pour IQ, OQ et PQ conformité.

En fournissant à votre équipe technique des protocoles prêts à l’emploi pour l’étalonnage des capteurs, les boucles d’arrêt d’urgence et le suivi des lots de matériaux, nous vous aidons à économiser des milliers de dollars en frais de conseil externe et à accélérer votre mise sur le marché.

Résumé et appel à l’action : sécurisez une tarification directe usine

Investir dans la plateforme intelligente Rich Packing machine de remplissage de gélules semi-automatique signifie choisir la précision, la polyvalence et une fiabilité à long terme. En combinant une architecture en balcon en acier inoxydable SUS316L avancé avec un système de vis sans fin volumétrique à fréquence variable, une conception de changement sans outil en 15 minutes et un mécanisme de fermeture pneumatique horizontale à plat, cette machine élimine les problèmes courants de dommages aux parois des gélules, de fuites de poudre et de poids de remplissage irréguliers.

Que vous lanciez une marque de nutraceutiques de niche, que vous montiez en capacité un laboratoire d’essais cliniques ou que vous optimisiez une installation de conditionnement sous contrat à forte diversité, nos équipements offrent le contrôle structurel et le support de validation nécessaires pour sécuriser vos rendements de production.

FAQ technique pour les équipes d’approvisionnement en salle blanche

Q1 : Cette machine de remplissage de gélules semi-automatique peut-elle traiter à la fois des gélules en gélatine et des gélules végétales HPMC ?

R : Oui, absolument. Nos mécanismes avancés d’alimentation, d’alignement et de tri subissent un micro-polissage de précision et sont traités avec des couches antistatiques spécialisées. Cette conception à faible friction garantit que les gélules végétales HPMC organiques, fragiles et cassantes, sont orientées et séparées en douceur sans pincement, fissuration ou rupture.

Q2 : Quel est le temps moyen de changement lors du passage d’une taille de gélule à une autre (par ex. #00 à #1) ?

R : Grâce à nos pièces de changement sans outil avancées utilisant un alignement par goupilles de précision, un seul opérateur peut effectuer un changement complet de moule de format. Le retrait de la plaque de tri, des rails d’alignement et des disques de remplissage à double couche — ainsi que la configuration de micro-alignement — prend moins de 15 à 20 minutes pile.

Q3 : Comment la machine maintient-elle une précision de dosage de ±3 % pour les poudres à faible fluidité ?

R : La machine combine un agitateur rotatif indépendant à vitesse variable dans la trémie avec une vis d’alimentation verticale indépendante entraînée par PLC Siemens. Cette configuration à double mouvement continu maintient une densité de matériau uniforme et élimine le pontage de poudre, garantissant un poids de remplissage volumétrique très constant sur toutes les rangées des corps de gélules.

Q4 : Fournissez-vous une documentation de validation réglementaire standard pour les audits médicaux internationaux ?

R : Absolument. Chaque machine de remplissage de gélules haute efficacitéremplisseuse de gélules semi-automatique est expédiée directement usine avec un ensemble complet de qualification. Cela inclut des modèles complets et détaillés en anglais pour la qualification d’installation (IQ), la qualification opérationnelle (OQ) et la qualification de performance (PQ) afin de vous aider à réussir les contrôles réglementaires locaux.

Q5 : Quelles sont les exigences en air comprimé et en utilités pour cette machine d’encapsulation ?

R : La machine nécessite une alimentation stable en air comprimé d’usine fournissant une pression de 0.6MPa avec un débit approprié pour alimenter les vérins pneumatiques de fermeture horizontale. L’armoire électrique interne peut être câblée sur mesure en usine pour correspondre à toute configuration de tension internationale standard (par ex. 220V/440V, triphasé, 50/60Hz).
