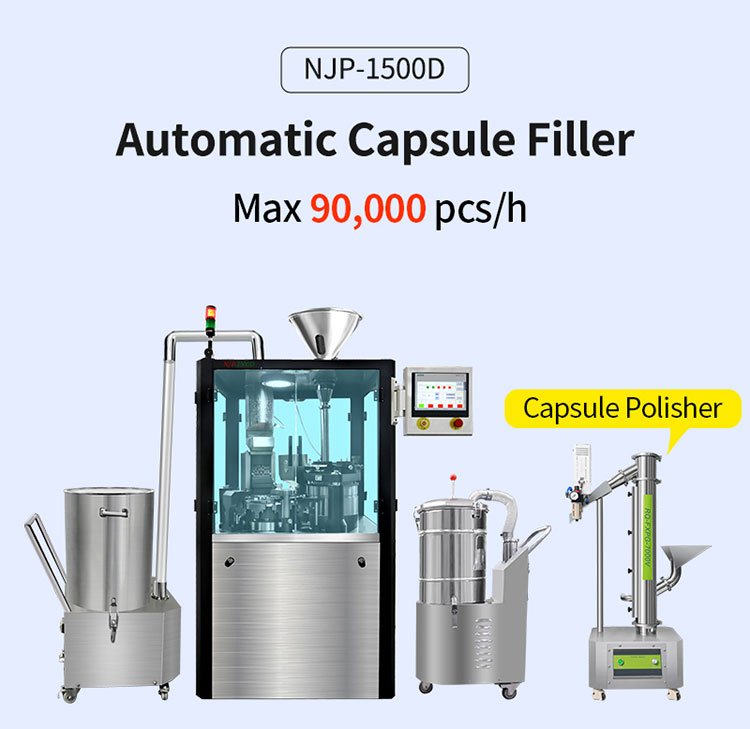

Machine automatique de remplissage de capsules par encapsulation
*** Paramètre technique de l'encapsuleuse automatique NJP-1500D
| Nom | Machine automatique de remplissage de capsules par encapsulation |
|
Capacité de production |
90000 pcs/h |
|
Poids net de la machine |
1200Kg |
|
Dimensions hors tout de la machine |
900×870×1950mm |
|
Alimentation électrique |
380/220V 50Hz |
|
Puissance totale |
5.5KW |
Machine automatique de remplissage de capsules NJP-1500D : 5 améliorations d'ingénierie cGMP pour garantir un OEE supérieur à 92 % et zéro fuite de poudre
Introduction : surmonter les trois obstacles critiques de l'encapsulation à grande vitesse des formes posologiques solides
Pour les directeurs des opérations de fabrication, les ingénieurs de validation des salles propres et les responsables de l'assurance qualité (QA) exploitant des installations pharmaceutiques ou nutraceutiques à haut rendement, l'augmentation de l'échelle de l'encapsulation de capsules dures exige de trouver un équilibre entre une vitesse de traitement élevée et une stricte uniformité du dosage. La fabrication de formes posologiques solides à grand volume ne laisse aucune place à la variabilité mécanique. Cependant, les installations produisant des centaines de milliers de capsules par équipe rencontrent fréquemment trois obstacles opérationnels critiques lorsqu'elles utilisent des machines anciennes ou non optimisées.
Premièrement, les tables tournantes d'indexage semi-fermées conventionnelles permettent à la fine poudre de formulation en suspension dans l'air de pénétrer dans les arbres d'entraînement internes et les pistes de cames. Cette intrusion de poudre contamine les lubrifiants mécaniques, accélère l'usure des composants et provoque des micro-arrêts mécaniques inattendus.
Deuxièmement, lors du traitement d'extraits végétaux cohésifs, de formulations hygroscopiques ou d'ingrédients pharmaceutiques actifs (API) à faible densité, les mécanismes de dosage standard à une seule étape ou mal synchronisés peinent à maintenir une densité constante des bouchons. Cette incohérence entraîne des variations inacceptables du poids de remplissage qui provoquent le rejet des lots et augmentent les coûts des matières premières.
Troisièmement, les changements de format sur les anciens systèmes nécessitent souvent un démontage mécanique important avec des outils spécialisés, prenant des heures de travail de techniciens qualifiés et faisant chuter l'efficacité globale des équipements (OEE) bien en dessous des seuils cibles.
Pour éliminer ces difficultés chroniques de traitement, les lignes modernes de formes posologiques solides nécessitent une plateforme d'encapsulation avancée, entièrement fermée, reposant sur une mécanique de précision, un outillage modulaire et une automatisation décentralisée. Rich Packing Machine automatique de remplissage de capsules NJP-1500Drelève directement ces défis.
Conçue avec une table tournante d'indexage rotative brevetée entièrement fermée à 100 %, un système de broches de tassage de précision en 5 étapes et une conception cGMP à balcon ouvert, cette machine industrielle offre la fiabilité structurelle et la précision de dosage nécessaires pour maintenir un OEE de 92 % ou plusdans des environnements de fabrication continus 24/7.
Découplage d'ingénierie : le cycle d'encapsulation intermittent à broches de tassage à 10 stations
Pour atteindre une grande constance de remplissage lors des séries de production continues, les ingénieurs de traitement doivent aller au-delà des simples valeurs de vitesse nominale et examiner la mécanique synchronisée du cycle d'encapsulation. La machine automatique de remplissage de capsules NJP-1500D de Rich Packingutilise une plateforme d'indexage intermittent de précision à 10 stations. Chaque étape de la manipulation des capsules, du remplissage volumétrique et du processus de fermeture est entraînée par des cames mécaniques dédiées et surveillée par des capteurs électroniques en temps réel.

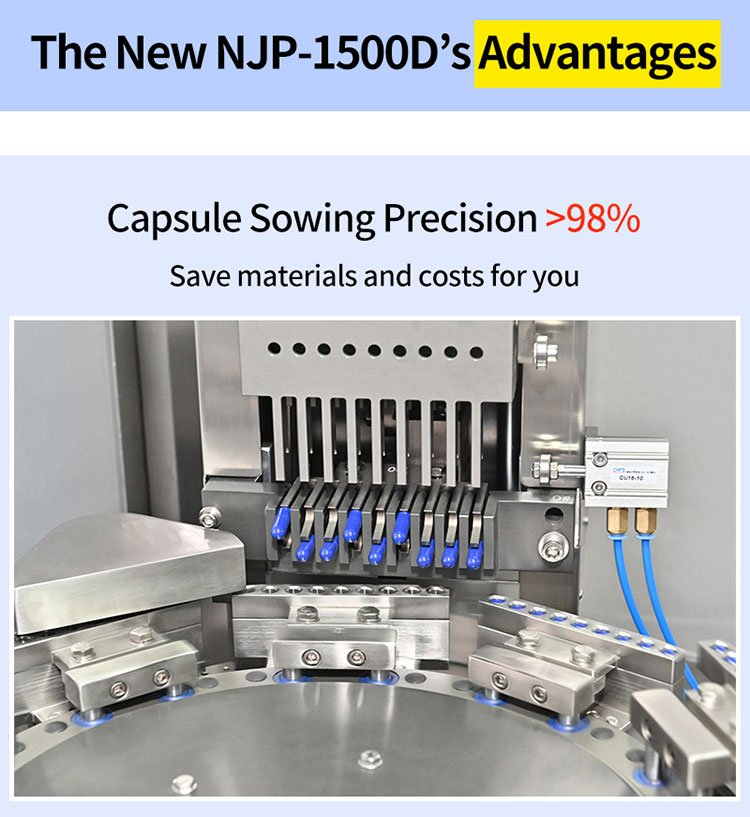

1.SéparationStations : rectification des capsules et séparation sous vide
Les capsules vides en gélatine dure ou en HPMC végétal sont alimentées par gravité depuis la trémie en vrac vers un magasin de précision multivoies. À la station 1, des doigts de tri directionnels alignent chaque capsule afin que le capuchon soit toujours orienté vers le haut. Lorsque la tourelle s'indexe vers la station 2, un différentiel de vide élevé calibré tire les corps des capsules vers le bas dans les alvéoles du segment inférieur tout en maintenant les capuchons dans le segment supérieur. La machine de remplissage de capsules NJP-1500D automatique atteint un taux de réussite de séparation vérifié supérieur à 99.9%, éliminant pratiquement les coquilles écrasées ou non séparées avant qu'elles n'atteignent la station de dosage.
2. Capsule Remplissage Poudre Stations : dosage de précision par broches de tassage en 5 étapes
Pendant que les segments supérieur et inférieur se séparent, les corps de capsules ouverts avancent sous le disque de dosage de poudre de formulation. Fonctionnant comme une machine automatique de remplissage de capsules par encapsulation, l'unité utilise cinq ensembles de broches de tassage verticales.
Plutôt que de comprimer la poudre en une pastille en un seul mouvement rapide, les broches de tassage pressent progressivement la formulation sur cinq étapes distinctes. Cette compaction progressive permet à l'air emprisonné de s'échapper, uniformisant la densité de la poudre dans toutes les cavités. À la station 5, la pastille de poudre entièrement formée et uniforme est transférée en douceur dans le corps de la capsule, en maintenant une précision de dosage stricte de dans une marge de ±1,5 %.
3. Stations 6 à 8 : rejet des défauts et verrouillage mécanique
À la station 6, un capteur optique intégré identifie les capsules non séparées ou mal positionnées, puis les éjecte automatiquement à l'aide de jets d'air ciblés vers un bac de rejet séparé sans interrompre le cycle de la machine.
À la station 8, les corps inférieurs remplis et les capsules supérieures s'alignent avec la station de fermeture. Des tiges de poussée supérieure et inférieure opposées s'étendent simultanément, appliquant une force mécanique équilibrée pour verrouiller les composants de la capsule ensemble jusqu'à leur profondeur exacte d'engagement d'usine, empêchant les déformations, les fissures ou les fuites de poudre libre.
4. Stations 9 à 10 : éjection du produit fini et nettoyage sous vide
À la station 9, des broches d'éjection mécaniques positives soulèvent les capsules finies verrouillées hors des alésages des segments et les guident vers une goulotte de décharge lisse.
À la station 10, des buses d'aspiration sous vide haute pression balayent les trous vides des segments par le haut et le bas, éliminant toute micro-poussière résiduelle avant que la tourelle ne revienne à la station 1. Ce cycle de nettoyage automatisé continu empêche l'accumulation de matériau, assure une alimentation fluide des capsules et évite la contamination entre lots.
5 Principales avancées d'ingénierie de la série NJP-1500D
Les avantages en matière de performance et la fiabilité en salle blanche du remplisseur automatique de capsules NJP-1500D Rich Packing reposent sur une conception mécanique robuste, une métallurgie avancée et une conformité stricte aux normes cGMP. Voici une analyse technique des 6 solutions d'ingénierie principales intégrées à la plateforme :
1. Table rotative d'indexation entièrement fermée à 100 % brevetée
Les remplisseuses de capsules traditionnelles disposent souvent de tables rotatives où la poudre en suspension dans l'air peut se déposer sur les mécanismes d'indexation internes, nécessitant des arrêts fréquents pour le nettoyage et la lubrification.
●La solution mécanique : La machine automatique de remplissage de capsules NJP-1500D intègre une table rotative d'indexation monobloc entièrement scellée. Toutes les cames d'entraînement internes, les engrenages et les roulements robustes sont isolés dans un boîtier inférieur étanche à l'huile et autolubrifiant.
●L'avantage technique : Cette conception empêche complètement la poudre de formulation d'atteindre les surfaces d'usure mécaniques. Elle élimine la contamination par l'huile dans l'espace de travail de la salle blanche et supprime le besoin de graissage manuel fréquent, permettant à la machine de fonctionner en continu pour une production en plusieurs équipes sans arrêts imprévus.

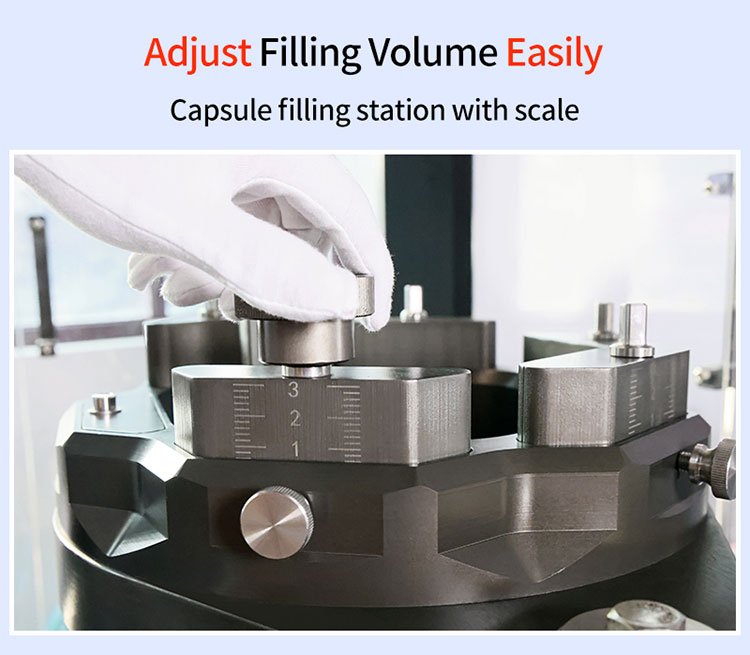

2. Système de dosage par broches de tassage de précision en 5 étapes (précision vérifiée de ±1,5 %)
Le traitement d'API chimiques fins, d'extraits botaniques collants ou de poudres nutritionnelles à faible densité entraîne souvent des poids de remplissage irréguliers si le matériau est comprimé de manière inégale.
●La solution mécanique : La machine utilise un brevetéented disque de dosage associé à cinq stations de goupilles de tassage réglables indépendamment, fonctionnant comme un système haute précision encapsuleuse automatique de capsules sans poussière.
●L'avantage technique : Le processus de compactage en plusieurs étapes forme progressivement le bouchon de poudre, éliminant les variations de densité et garantissant un transfert propre dans le corps de la capsule. Ce système maintient la précision de dosage dans une plage de ±1,5 %, réduisant le gaspillage de principe actif, éliminant le surdosage coûteux et maintenant chaque lot dans les spécifications strictes de poids de la pharmacopée.
3. Séparation douce antistatique pour les capsules en gélatine et les capsules végétales HPMC
Les capsules végétales biologiques en HPMC et en pullulane sont largement utilisées dans les applications pharmaceutiques et de compléments alimentaires modernes, mais leurs parois fragiles et leur sensibilité à l'adhérence statique peuvent provoquer des fissures sur les machines standard.
●La solution mécanique : Les rails de tri des capsules, les doigts d'orientation et les alésages des segments en laiton sont usinés avec précision, polis comme un miroir et traités avec une couche de surface antistatique.
●L'avantage technique : Cette voie à faible friction garantit que les capsules végétales délicates glissent en douceur lors de la rectification et de la séparation sous vide sans rayures de surface, bosses ni fissures des bords. En maintenant les taux de perte de coques sous 0,05 %, ce système permet de réaliser d'importantes économies de matériaux sur les capsules vides haut de gamme.

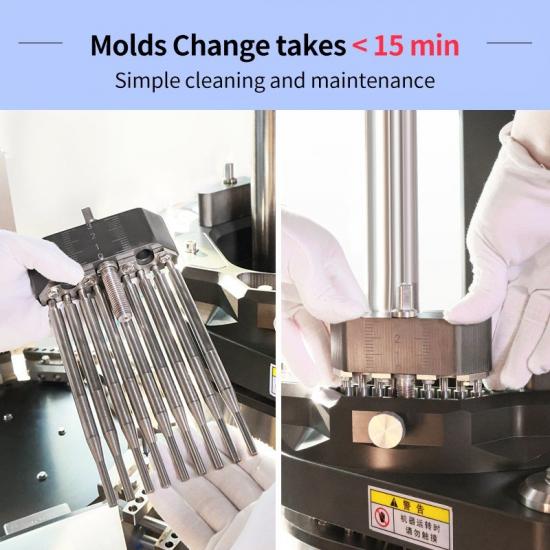

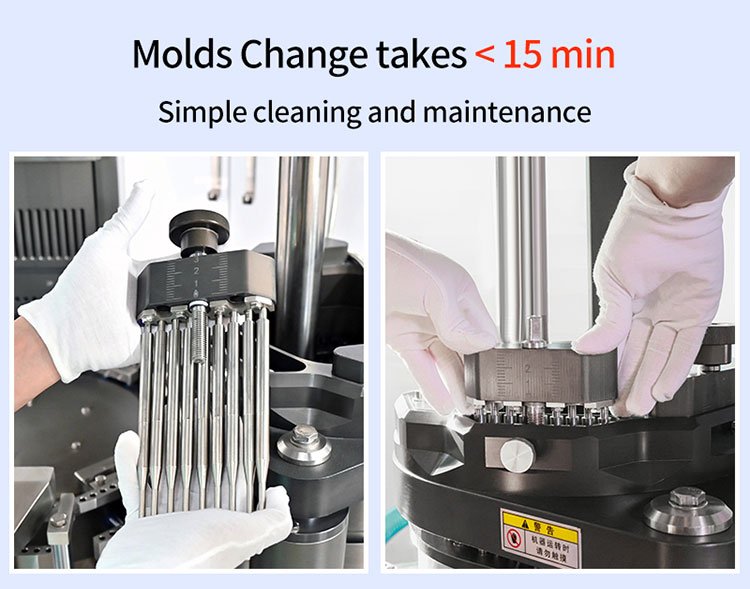

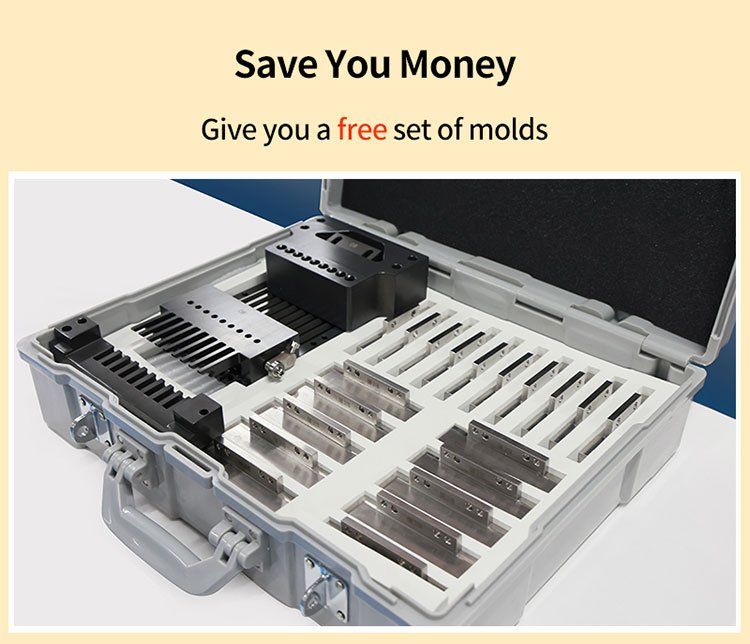

4. Conception de changement de format de moule sans outil en 15 minutes
Dans les environnements de fabrication sous contrat à forte diversité de produits, passer plusieurs heures à remplacer les pièces de changement entre différentes tailles de capsules réduit directement la rentabilité de l'usine.
●La solution mécanique : L'ensemble de format — comprenant les anneaux de segments supérieur et inférieur, les rails du magasin de capsules et les blocs de goupilles de tassage — utilise un alignement de précision par goupilles de centrage avec des fixations mécaniques à libération rapide.
●L'avantage technique : Un seul opérateur peut effectuer un changement complet de taille de format (de la taille #00 jusqu'à #5) en seulement 15 à 20 minutes sans nécessiter d'outils de calibrage spécialisés. Cette capacité de remplacement rapide minimise les temps d'arrêt liés aux changements, aidant votre installation à maintenir une grande agilité de production.
5. Métallurgie de contact complète en SUS316L et architecture ouverte en balcon cGMP
Le respect des normes réglementaires internationales exige des machines fabriquées avec des matériaux haut de gamme non réactifs facilitant des procédures de nettoyage approfondies et vérifiables.
●La solution mécanique : Tous les composants en contact avec les poudres de formulation ou les coques vides sont usinés en acier inoxydable SUS316L de qualité médicale, tandis que l'armoire extérieure est construite en SUS304 de forte épaisseur.
●L'avantage technique : La zone de traitement utilise une conception de balcon propre avec une plaque de base lisse et sans interstices. Cette disposition ouverte élimine les points d'accumulation de matériaux, permet des lavages rapides entre les lots de production et satisfait pleinement aux exigences de conception sanitaire des audits de la FDA, de l'EMA européenne et de la norme FSSC 22000.
Matrice des spécifications techniques : Données de performance du NJP-1500D
Afin d'aider les ingénieurs de validation, les planificateurs d'installations et les équipes d'approvisionnement technique lors de la sélection des équipements, le tableau ci-dessous présente les principaux paramètres de fabrication et de fonctionnement du machine automatique de remplissage de capsules NJP-1500D:
|
Paramètre de performance technique |
Spécifications de fabrication Rich Packing NJP-1500D |
|
Capacité maximale de production |
Jusqu'à 90 000 capsules/heure (1 500 capsules/min) |
|

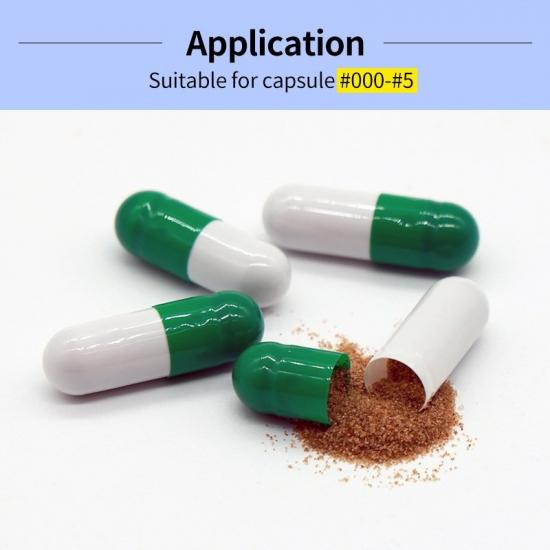

Tailles de formats de capsules applicables |
#00, #0, #1, #2, #3, #4, #5 (Coques en gélatine dure et HPMC végétales) |
|
Plage de précision du poids de dosage |
Dans une tolérance de ±1,5 % |
|
Taux de réussite de séparation des capsules |
99,9 % (Mécanisme de séparation différentiel à haut vide) |
|
Construction de la table rotative d'indexation |
Table d'indexation rotative brevetée 100 % entièrement fermée |
|
Architecture d'automatisation et de contrôle |
Industriel API Siemens associé à une IHM à écran tactile couleur |
|
Métallurgie des parties en contact avec le produit |
Forgé premium Acier inoxydable SUS316L (Norme sanitaire cGMP complète) |
|
Puissance électrique totale requise |
7,5 kW (Configurations standard triphasées 380 V / 220 V, 50/60 Hz) |
Coût total de possession (TCO) et assistance à la validation des salles propres
Lors de l'investissement dans une machine automatique de remplissage de capsules d'encapsulation, les dirigeants expérimentés de l'industrie pharmaceutique évaluent le coût total de possession (TCO) à long terme parallèlement aux dépenses d'investissement initiales. Les machines à faible coût dépourvues d'une isolation robuste des zones ou d'un contrôle précis du dosage engendrent souvent des dépenses récurrentes élevées, notamment des pertes d'API dues aux variations de poids, des taux élevés de rebut de coques et des retards prolongés lors des inspections de validation des salles propres.
La machine automatique de remplissage de capsules NJP-1500D Rich Packing optimise l'efficacité du capital en maximisant le rendement en un seul passage et en minimisant les temps d'arrêt lors des changements de production. En maintenant les variations de poids de dosage dans une marge vérifiée de $\pm1,5\%$ et en conservant un taux de séparation des capsules supérieur à 99,9 %, le système réduit considérablement les pertes de formulation. Cette protection est particulièrement précieuse lors de la manipulation d'ingrédients actifs coûteux ou d'extraits végétaux délicats.
De plus, la préparation de la documentation pour les audits réglementaires menés par des organismes tels que la FDA américaine, Santé Canada ou les agences nationales européennes des médicaments peut représenter une lourde charge pour les équipes qualité internes.
Pour simplifier ce processus, chaque système est expédié directement depuis l'usine avec un dossier complet de documentation de qualification. Celui-ci comprend des protocoles complets en anglais natif pour la qualification d'installation (IQ), la qualification opérationnelle (OQ) et la qualification de performance (PQ).
En fournissant des protocoles de test préformatés pour les étalonnages de capteurs, les circuits d'arrêt d'urgence et la vérification de la précision du dosage, nous vous aidons à économiser des frais de conseil importants et à accélérer votre transition vers la production commerciale.
Résumé et appel à l'action : Obtenez des tarifs directs d'usine
Le Rich Packing NJP-1500D Machine automatique de remplissage de gélules offre une solution fiable et haute performance pour l'encapsulation moderne de formes posologiques solides. En combinant une table tournante d'indexation entièrement fermée brevetée avec un mécanisme de dosage à broches de compression de précision en 5 étapes, un outillage anti-statique pour capsules végétales et une conception ouverte en balcon SUS316L, cette plateforme élimine les problèmes courants de l'industrie liés aux fuites de poudre, aux variations de dosage et aux changements de format lents.
Que vous agrandissiez une usine pharmaceutique commerciale, modernisiez une installation de fabrication sous contrat ou augmentiez la capacité d'une ligne de nutraceutiques à haut rendement, la NJP-1500D fournit la fiabilité structurelle et le support de validation nécessaires pour maintenir un TRS de 92 % ou plus dans vos opérations.
FAQ technique pour les équipes d'approvisionnement en salles blanches
Q1 : Comment la NJP-1500D maintient-elle une TRS d'encapsulation supérieure à 92 % en production continue ?
R : La NJP-1500D Machine automatique de remplissage de gélules utilise une table tournante d'indexation entièrement fermée brevetée qui isole complètement les cames d'entraînement internes et les roulements de la poudre en suspension dans l'air. Associée à un réseau automatisé de capteurs en boucle fermée, un taux de séparation des capsules de 99,9 % et un rejet automatisé des défauts, elle empêche les blocages mécaniques et les micro-arrêts fréquents sur les anciennes machines à tourelle ouverte.
Q2 : Ce remplisseur automatique de gélules peut-il traiter des capsules végétales HPMC organiques fragiles sans les fissurer ?
R : Oui, absolument. La machine dispose de rails de tri polis miroir, de doigts d'orientation doux et de traitements de surface au chrome anti-statique sur toutes les zones de contact avec les capsules. Ce parcours à faible friction garantit que les capsules végétales fragiles en HPMC et pullulane sont orientées, séparées et fermées en douceur sans ébréchure des bords ni fissuration des parois.
Q3 : Combien de temps faut-il pour effectuer un changement complet de format de taille de capsule sur la NJP-1500D ?
R : Grâce au positionnement précis par goupilles de centrage et aux fixations mécaniques à démontage rapide, un seul technicien peut effectuer un changement complet de format — comprenant les segments, les rails du magasin et les blocs de broches de compression — en seulement 15 à 20 minutes sans avoir besoin d'outils d'étalonnage spécialisés.
Q4 : Comment le système de compression en 5 étapes empêche-t-il les variations de poids de poudre ?
R : Au lieu de forcer la formulation en un bouchon lors d'une seule course de compression rapide, la machine comprime progressivement la poudre sur cinq étapes distinctes. Cette compaction progressive permet à l'air emprisonné de s'évacuer en douceur, uniformise la densité dans tous les orifices de dosage et maintient les variations de poids de remplissage strictement dans une plage de ±1,5 %, même lors du traitement d'extraits botaniques à faible fluidité.
Q5 : Quels documents de validation sont fournis pour les audits pharmaceutiques internationaux ?
R :Chaque machine est expédiée directement depuis l'usine avec un dossier complet de validation réglementaire. Celui-ci comprend la certification CE complète, les schémas électriques, les journaux de traçabilité des matériaux et des modèles complets en anglais natif pour la qualification d'installation (IQ), la qualification opérationnelle (OQ) et la qualification des performances (PQ).
