Dans la production pharmaceutique et nutraceutique, un machine de conditionnement sous blister La presse à plaquettes thermoformées est un équipement essentiel pour la production de plaquettes thermoformées de comprimés et de gélules. Elle protège les produits sensibles, garantit la conformité aux BPF et peut facilement devenir un goulot d'étranglement – ou un levier de croissance – selon son adéquation à vos produits et à votre plan de capacité à long terme. Forte de son expérience auprès de fabricants pharmaceutiques et nutraceutiques du monde entier, Rich Packing a résumé les points clés dans ce guide d'achat pratique.
Une machine de conditionnement sous blister forme des alvéoles dans une feuille de plastique ou d'aluminium, y place les produits, les scelle avec un opercule et découpe la feuille en blisters ou plaquettes individuelles. Dans l'industrie pharmaceutique, ces produits sont généralement des comprimés, des gélules, des capsules molles, des ampoules, des flacons ou de petits dispositifs médicaux.
De manière générale, chaque machine suit une séquence similaire :
● Formage – le matériau de formage est chauffé et mis en forme (thermoformage) ou formé à froid en poches.
● Alimentation – les comprimés ou les capsules sont guidés et déposés dans chaque poche.
● Scellage – un matériau de scellage – généralement du papier aluminium – est scellé sur la bande formée.
● Découpe – la bande continue est perforée, gaufrée ou imprimée, puis découpée en blisters finaux.
● Inspection et rejet – les systèmes d'inspection vérifient l'intégralité et la qualité des produits et rejettent les emballages défectueux.
Comparé aux bouteilles ou aux sachets, l'emballage blister offre :
● Protection renforcée contre l'humidité et la lumière par dose, notamment avec les formats aluminium-aluminium.
● Identification claire des doses unitaires, améliorant l'observance du traitement par le patient et réduisant les erreurs médicamenteuses.
● Moins de risques d'erreurs sur la chaîne de production.
● Excellente visibilité en rayon pour les produits en vente libre et les compléments alimentaires.
Pour de nombreuses formes posologiques orales solides, cette combinaison de protection, de clarté et d'efficacité fait du conditionnement sous blister le choix par défaut.
Les unités manuelles et semi-automatiques sont des solutions compactes à faible vitesse utilisées dans les hôpitaux, les pharmacies, les essais cliniques et la production de petits lots de produits nutraceutiques. Les opérateurs placent ou alimentent manuellement le produit et effectuent souvent certaines étapes de découpe ou de scellage à l'aide de dispositifs simples.
Ils sont idéaux lorsque :
● Les volumes annuels sont faibles.
● De nombreux formats différents ou produits d'essai sont nécessaires.
● Le budget et l'espace disponible sont limités.
machines d'emballage blister à plaque plate On utilise un mouvement intermittent de formage et de scellage : une plaque chauffée presse le matériau de formage dans un moule, tandis qu’une autre plaque plane scelle le matériau de fermeture. Cette conception offre un excellent contrôle de la profondeur de formage et une uniformité de scellage optimale.
Les machines à plat sont bien adaptées pour :
● Blisters aluminium-aluminium pour produits très sensibles à l'humidité.
● Des cavités de formes complexes ou des poches profondes.
● Lots de petite et moyenne taille où la flexibilité de changement de format importe plus que la vitesse maximale.

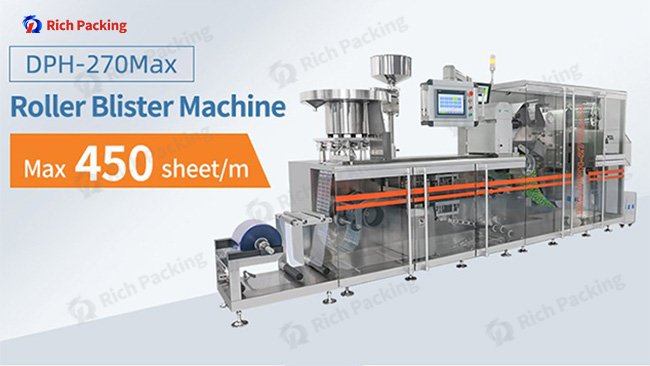

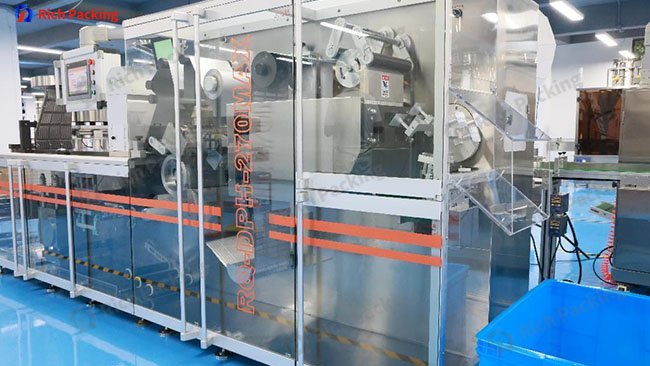

Les machines à rouleaux (ou rotatives) font tourner la bande de formage en continu entre les rouleaux de formage et de scellage. Grâce à ce mouvement continu, contrairement aux systèmes à arrêts et redémarrages intermittents, ces systèmes peuvent atteindre des rendements très élevés et optimiser l'utilisation des matériaux.
Ils sont généralement choisis pour :
● Production de comprimés et de gélules en grand volume.
● Formats standard aluminium-PVC.
● Des usines centrales qui approvisionnent de multiples marchés et références.
Lorsque des liquides, des suspensions ou des gels en doses unitaires sont nécessaires (solutions orales, injections de nutraceutiques ou réactifs de diagnostic), les lignes de conditionnement sous blister intègrent des pompes et des systèmes de remplissage spécifiques. Points clés :
● Dosage précis par pompes péristaltiques, à piston ou en céramique.
● Contrôle précis de la formation de mousse et des gouttes.
● Conditions d'étanchéité optimisées pour prévenir les fuites et le délaminage.
Ces machines étendent la technologie des blisters au-delà des formes orales solides pour proposer des produits à plus forte valeur ajoutée et axés sur la praticité.

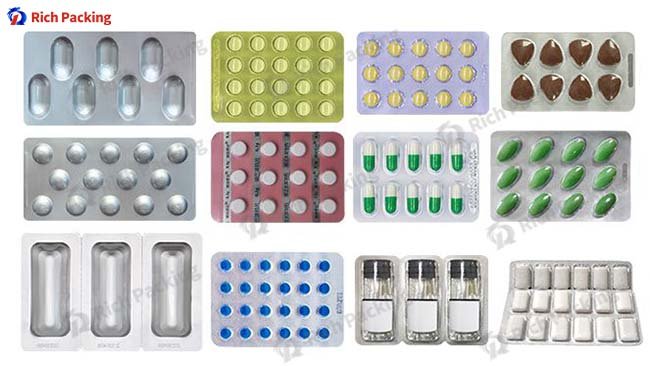

L'aluminium-PVC demeure le matériau de prédilection pour les emballages blister pharmaceutiques. Un PVC thermoformable (parfois revêtu de PVDC) forme la cavité, et une feuille d'aluminium scelle le tout.
Avantages :
● Coût des matériaux compétitif.
● Bonne clarté pour l'identification du produit.
● Protection adéquate contre l'humidité pour de nombreux comprimés et gélules.
Limites:
● La barrière contre l'humidité est inférieure à celle d'un véritable alliage aluminium-aluminium.
● La protection contre la lumière dépend de la couleur et de l'épaisseur du PVC.
L'aluminium-aluminium, ou feuille formée à froid, utilise de l'aluminium de formage et un couvercle en aluminium. On obtient ainsi une cavité en forme de coussin aux propriétés de barrière exceptionnelles.
On choisit généralement alu-alu lorsque :
● Les principes actifs pharmaceutiques (API) sont extrêmement sensibles à l'humidité ou à l'oxygène.
● Une longue durée de conservation est nécessaire dans les climats chauds et humides.
● Les marchés exigent des performances de barrière de premier ordre.
Le compromis réside dans un coût des matériaux plus élevé et un format d'emballage plus volumineux par rapport à l'aluminium-PVC.
Lorsque des performances de barrière intermédiaires sont requises, le PVC revêtu de PVDC est une option courante. Pour les climats très exigeants, un blister tropical ajoute une couche secondaire d'aluminium sur l'emballage fini.
Ces structures vous permettent d'adapter la barrière, le coût et la taille de l'emballage aux exigences exactes de chaque produit.
Choisir une machine d'emballage sous blister automatique ne se résume pas à la vitesse d'impression indiquée dans une brochure ; il s'agit de savoir comment les spécifications de la machine correspondent à vos produits actuels et à votre plan de croissance sur cinq à dix ans.
Ne vous fiez pas uniquement au titre « ampoules par minute ». Demandez-vous plutôt :
● À quelle longueur d'index et à quelle configuration de cavité cette vitesse est-elle mesurée ?
● La vitesse indiquée concerne-t-elle uniquement l'aluminium-PVC, ou également l'aluminium-aluminium ?
● Quel est le rendement réaliste une fois pris en compte les arrêts d'impression, d'inspection et de rejet ?
Convertissez la vitesse de production en rendement annuel en fonction de vos jours ouvrés, de vos équipes et de votre TRS prévisionnel. Vous saurez ainsi rapidement si une seule ligne suffit pour vos références ou s'il vous en faudra plusieurs.
La surface de formage et la longueur de l'index déterminent le nombre d'ampoules pouvant être produites par passage ou par index. Lors de l'évaluation du matériel :
● Vérifiez la surface et la profondeur de formage maximales pour le thermoformage et le formage à froid.
● Examiner le temps de transition typique d'un format à un autre.
● Demandez combien d'outils sont nécessaires pour un changement complet de produit et de taille de blister.
Des changements de production plus courts et plus répétables se traduisent directement par une capacité effective accrue pour les usines multi-SKU.
Il n'est pas nécessaire que chaque ligne utilise tous les matériaux, mais vous devez établir une carte :
● Matériaux actuels (par exemple, PVC de 250 μm, film de scellage de 90 g/m²).
● Besoins futurs potentiels (revêtements PVDC, aluminium formé à froid, emballages tropicaux).
● Que les systèmes de formage, de chauffage et de scellage soient conçus pour ces combinaisons.
Un investissement initial légèrement supérieur dans une plateforme plus polyvalente peut éviter des mises à niveau coûteuses lorsqu'un nouveau projet exige des barrières plus élevées.
Pour les usines pharmaceutiques réglementées, l'agencement des équipements est aussi important que leurs performances pures. Recherchez :
● Séparation nette entre les zones de contact du produit et les mécanismes d'entraînement.
● Des surfaces lisses et faciles à nettoyer, et des espaces morts réduits au minimum.
● Accès facile pour le nettoyage et le dégagement des lignes entre les lots.
● Documentation et matériels à l'appui de la qualification et de la validation.
Une ligne difficile à nettoyer ou à inspecter devient rapidement une source de déviations et de temps d'arrêt.
Les machines de scellage sous blister de Rich Packing, comme le modèle 180Pro, sont dotées d'une large plateforme. La surface de travail, spacieuse et plane, permet une accessibilité optimale sans angle mort. Cette conception facilite le nettoyage et la maintenance.
Les lignes de production de blisters fonctionnent rarement seules. Vérifiez la compatibilité de l'équipement avec :
● Presses à comprimés et machines de remplissage de capsules (trémies tampons, dépoussiéreurs, détecteurs de métaux).
● Systèmes d'inspection visuelle et imprimantes.
● Équipements de mise en carton, d'emballage et de palettisation.
● Systèmes MES/ERP pour les données par lots, la sérialisation et les enregistrements électroniques.
Une bonne intégration réduit les interventions manuelles, améliore l'intégrité des données et soutient les futurs projets de numérisation.

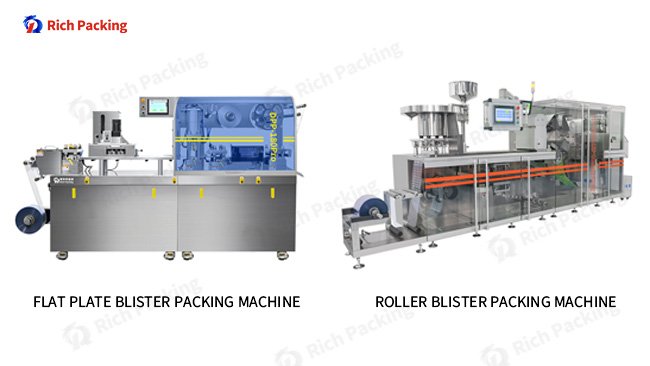

Les machines à plaques planes fonctionnent par mouvement intermittent : la bande s’arrête à chaque cycle de formage et de scellage. Machine d'emballage blister à rouleaux à grande vitesse s Faire circuler la bande en continu entre des rouleaux de formage et de scellage rotatifs.
Cette différence de mouvement explique la plupart des compromis entre les deux conceptions.
Les conceptions à plaques planes offrent généralement :
● Excellente définition de la forme, notamment pour les cavités profondes ou complexes.
● Scellage résistant et uniforme pour emballages aluminium-aluminium et à haute barrière.
● Des changements de format plus rapides et plus simples pour les petits lots.
Les rouleaux de conception offrent généralement :
● Vitesse maximale bien plus élevée pour les formats standard.
● Utilisation très efficace des matériaux grâce à des aménagements optimisés.
|
Aspect |
Machine à blisters à plaque plate |
Machine à blisters à rouleaux |
|
Mouvement de formage et de scellage |
Arrêts intermittents de la toile pour chaque coup |
La bande continue se déplace entre des rouleaux rotatifs |
|
Plage de vitesse typique |
Faible à moyen |
Moyen à très élevé |
|
Idéal pour |
Sacs en aluminium, poches profondes, formes de cavités complexes |
Comprimés et gélules standard de grand volume |
|
flexibilité des matériaux |
Très bon, convient aux structures aluminium-aluminium et à haute barrière. |
Optimisé pour l'aluminium-PVC et les matériaux de thermoformage standard |
|
Temps de changement |
Généralement plus court et plus simple pour les changements de format fréquents |
Plus long, plus d'outillage et de réglages à ajuster |
|
Outillage et investissement initial |
Modéré, bon équilibre entre coût et flexibilité |
Coût initial plus élevé, coût par paquet le plus bas pour les volumes importants. |
|
Utilisateurs typiques |
Usines avec de nombreuses références et des lots de taille moyenne |
Usines de production centrales à haut volume |
Pour un portefeuille de produits dominé par les comprimés et gélules standard à grand volume, la technologie à rouleaux offre souvent le coût par emballage le plus bas. Pour les portefeuilles comportant de nombreuses références, des budgets importants ou des exigences en matière d'emballage aluminium-aluminium, un format plat peut offrir une meilleure flexibilité et une qualité supérieure.
La meilleure approche consiste à recenser les références clés, les volumes annuels et les matériaux nécessaires, puis à les faire correspondre aux capacités réalistes de chaque conception.
En amont, la chaîne commence par la granulation, la compression en comprimés ou le remplissage de capsules. Ensuite :
● Les dépoussiéreurs, les détecteurs de métaux et les polisseuses permettent de remettre en état les produits.
● Les distributeurs présentent les comprimés et les capsules dans la bonne orientation.
● Le réseau ainsi constitué reçoit les produits à un rythme contrôlé et constant.
Un courant amont régulier est essentiel ; sinon, votre ligne aura du mal à atteindre son plein potentiel.
Après découpe, les ampoules sont acheminées vers des équipements en aval, tels que :
● Systèmes de pliage et d'alimentation des dépliants.
● Machines de mise en carton pour emballages destinés à la vente au détail et aux hôpitaux.
● Machines d'encaissement et palettiseurs pour la logistique.
Une bonne intégration mécanique et de contrôle garantit que les arrêts ou les ralentissements dans une partie de la ligne n'entraînent pas de temps d'arrêt inutiles dans le reste.
Les systèmes de vision, les imprimantes et les caméras jouent désormais un rôle central dans les lignes de production de blisters. Ils :
● Vérifier la présence et la position de chaque comprimé ou capsule.
● Vérifiez les codes, les numéros de lot et les dates de péremption.
● Prendre en charge la sérialisation et l'agrégation lorsque la réglementation l'exige.
Lors du choix de l'équipement, assurez-vous que les fonctions d'inspection et de codage peuvent suivre le rythme des vitesses et des besoins en données prévus.
Commencez par définir vos produits et vos volumes annuels. Précisez les matériaux nécessaires (aluminium-PVC, PVC-C, aluminium-aluminium), vos marchés cibles et vos exigences réglementaires. Comparez ensuite les modèles à plat et à rouleaux, les vitesses requises et les contraintes de changement de format. Enfin, évaluez le service après-vente et l'assistance à la validation proposés par les fournisseurs potentiels.
Les machines à plaques planes immobilisent la bande à chaque étape de formage et de scellage, garantissant une excellente précision de formage et un contrôle optimal du scellage. Les machines à rouleaux, quant à elles, maintiennent la bande en mouvement, permettant des cadences beaucoup plus élevées et une utilisation efficace des matériaux. Le choix le plus adapté dépend de votre gamme de références, de vos besoins en matière de barrière et de la taille de vos lots.
Oui, de nombreuses lignes fonctionnent avec les deux, à condition que les procédures de nettoyage, les formats et les exigences réglementaires soient clairement définis. Vous pouvez choisir de dédier certains formats, voire des lignes entières, à une catégorie donnée lorsque les risques de contamination croisée ou les impératifs liés à l'image de marque le justifient.
Au-delà du prix d'achat, tenez compte du temps de changement de format, des pièces de rechange, de la maintenance préventive, de la consommation d'énergie et du taux de rebut des matériaux. Une ligne légèrement plus lente, mais qui change de format deux heures plus vite ou qui gaspille moins de bande de formation, peut s'avérer plus économique à l'usage sur toute sa durée de vie.
La machine de conditionnement sous blister idéale doit être adaptée à vos produits, matériaux, réglementations et stratégie de capacité à long terme, et non pas seulement à votre prochain projet. En comprenant les différentes conceptions de machines, leurs spécifications clés et leurs points d'intégration tout au long de la ligne, vous pouvez sélectionner un équipement qui assure une production fiable de blisters pour comprimés et gélules dès aujourd'hui, tout en vous laissant une marge de manœuvre suffisante pour vos projets futurs.
Si vous envisagez une nouvelle ligne de conditionnement sous blister ou la modernisation d'une ligne existante, l'équipe d'ingénierie de Rich Packing peut vous aider à analyser votre catalogue de produits, les formats requis et vos objectifs de capacité, et vous recommander une solution de conditionnement sous blister à plat ou à rouleaux adaptée à vos exigences BPF et à votre budget. raisonnements. Contactez-nous sur disque Décrivez votre projet en détail.
