Un flacon de médicament scellé peut sembler complet tout en étant sous-rempli. Un carton fini peut manquer d'une notice ou d'une plaquette, tandis qu'un sachet peut contenir moins de produit que prévu. À la vitesse de production, ces erreurs sont difficiles à détecter par de simples contrôles visuels et peuvent entraîner des reprises, des réclamations et des enquêtes sur les lots.

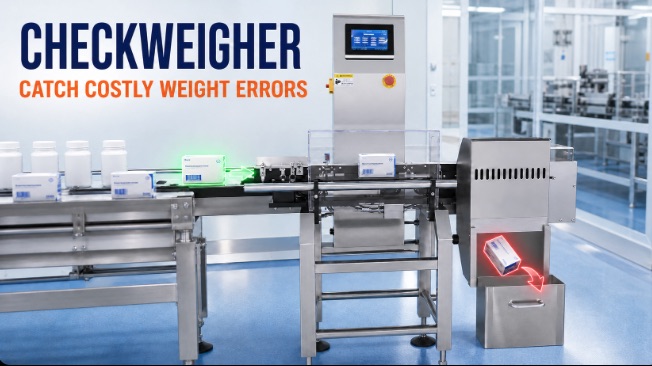

Une trieuse pondérale aide à identifier ces problèmes en pesant chaque emballage lorsqu'il avance sur la ligne. Elle compare le poids mesuré aux limites prédéfinies et retire les emballages qui se situent en dehors de la plage acceptée. Sur les lignes de conditionnement pharmaceutique, l'inspection peut avoir lieu après le comptage, le remplissage, le scellage ou la mise en carton, selon ce qui doit être contrôlé.
La machine détecte les écarts de poids, et non leur cause exacte. Elle peut signaler un composant manquant uniquement lorsque la différence est suffisamment importante pour être mesurée de manière fiable. Pour cette raison, le contrôle pondéral fonctionne avec les systèmes de comptage, de vision et de détection de métaux plutôt que de les remplacer.
Une trieuse pondérale est un système automatique d'inspection du poids installé dans une ligne de production ou de conditionnement. Contrairement à une balance statique, qui nécessite qu'un opérateur arrête et pèse un produit, une trieuse pondérale en ligne mesure les emballages individuels pendant leur déplacement. Elle classe ensuite chaque résultat comme acceptable, sous-pondéré ou surpondéré.
La séquence d'inspection de base est simple :
Espacement des produits → pesage dynamique → traitement du signal → comparaison aux tolérances → acceptation ou rejet
Un système typique comprend un convoyeur d'entrée qui espace et stabilise les produits, un convoyeur de pesage monté sur une cellule de charge, un contrôleur qui évalue le signal et un dispositif de rejet. Lorsqu'un emballage dépasse la limite supérieure ou inférieure approuvée, le mécanisme de rejet le retire du flux de production.
Le système mesure le poids total de l'emballage au point d'installation. La mesure d'un flacon peut inclure le contenant, le médicament et le bouchon, tandis que la mesure d'un carton peut également inclure les plaquettes et une notice. Si un composant manquant ou supplémentaire crée une différence mesurable, l'emballage peut être rejeté. Cependant, la machine ne compte pas directement les comprimés et n'identifie pas le composant à l'origine de l'écart.
Le meilleur point d'installation dépend donc de l'objectif d'inspection. Une unité placée après le remplissage ou le comptage peut détecter les erreurs tôt, tandis qu'une unité installée après la mise en carton peut vérifier la complétude de l'emballage fini. Dans les deux cas, sa fonction principale est la même : effectuer une inspection pondérale continue et empêcher les emballages hors plage de poursuivre leur parcours sur la ligne.
Une trieuse pondérale dynamique doit obtenir une mesure de poids stable pendant le court laps de temps où un emballage traverse le convoyeur de pesage. Des résultats précis dépendent donc d'un déplacement contrôlé du produit ainsi que du capteur de pesage.
Le convoyeur d'entrée crée un espace constant entre les emballages afin qu'un seul produit occupe la zone de pesage à la fois. Des rails de guidage ou des courroies latérales aident à maintenir les grands flacons et les cartons étroits en position verticale. Si deux emballages se chevauchent, se touchent ou rebondissent en entrant sur la courroie de pesage, le résultat ne représentera correctement aucun des deux emballages.
Lorsque l'emballage se déplace sur le convoyeur de pesage, la cellule de charge convertit la force appliquée en un signal électrique. Le contrôleur filtre le signal, calcule le poids et le compare aux limites inférieure et supérieure enregistrées dans la recette du produit.
Un emballage situé dans la fenêtre acceptée continue vers l'aval. Celui qui se trouve sous la limite inférieure est classé comme sous-pondéré, tandis que celui qui dépasse la limite supérieure est classé comme surpondéré. La seule division d'échelle affichée ne prouve pas que la machine peut détecter un défaut spécifique à la vitesse de production. La répétabilité avec l'emballage réel, la vitesse du convoyeur et l'environnement de l'usine est plus importante.
Un système de rejet fiable de trieuse pondérale suit l'emballage défaillant jusqu'au point de rejet et active un jet d'air, un pousseur, un déviateur, un mécanisme de chute ou un autre dispositif adapté à l'emballage. Un carton rigide peut supporter une action de rejet différente d'un flacon instable ou d'un sachet léger.
Pour une production pharmaceutique contrôlée, le processus de rejet peut également inclure un capteur de confirmation et un bac de collecte verrouillable. Ces fonctions aident à prouver que le bon emballage a été retiré et empêchent les produits rejetés de retourner dans le flux accepté. Selon la configuration du système, les enregistrements de production peuvent inclure les quantités acceptées et rejetées, le poids moyen et les tendances de poids pour chaque lot.

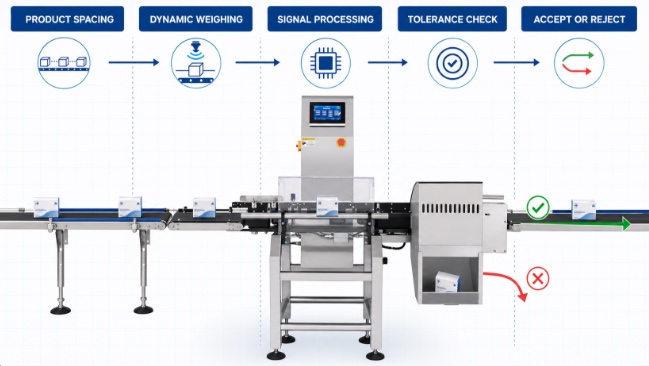

Principe de fonctionnement d'une trieuse pondérale, de l'espacement des produits au rejet automatique
Une trieuse pondérale peut détecter une erreur uniquement lorsqu'elle modifie suffisamment le poids mesuré de l'emballage pour franchir une limite validée. La capacité pratique de détection varie donc selon le produit, les matériaux d'emballage, la position sur la ligne et la variation normale du poids.
Après une machine de comptage de comprimés et de gélules, une trieuse pondérale peut identifier les flacons dont le poids est mesurablement inférieur ou supérieur à celui attendu. Une lecture faible peut résulter de comprimés, gélules ou produit manquants, tandis qu'une lecture élevée peut indiquer un remplissage excessif ou un composant supplémentaire.
Le résultat reste toutefois une décision basée sur le poids total, et non un second comptage. Les variations du flacon vide, du bouchon, de l'étiquette et des unités de dosage individuelles peuvent se chevaucher avec le poids d'un comprimé manquant. Des flacons d'échantillonnage représentant le plus petit défaut requis doivent donc être testés à la vitesse normale de la ligne avant d'accepter l'affirmation de détection.
Sur les lignes de conditionnement en plaquettes, l'inspection pondérale peut être réalisée sur une plaquette individuelle ou après la mise en carton. Un contrôle plus précoce peut réduire le gaspillage de cartons et de notices, tandis que le contrôle du carton fini fournit une évaluation plus complète de l'emballage final. Un carton léger peut indiquer une plaquette ou une notice manquante si cette différence dépasse la variation normale de l'emballage.
Pour les sachets et les emballages en bâtonnets, le contrôle pondéral peut identifier des sous-remplissages et des surremplissages mesurables. Il peut également aider à trouver un sachet manquant dans un multipack. Les emballages instables ou flexibles nécessitent un transfert contrôlé sur la courroie de pesage, car le pliage, l'air emprisonné et une orientation irrégulière peuvent réduire la répétabilité.
Le poids seul ne peut pas confirmer l'identité du produit, la qualité d'impression, l'intégrité du scellage, la couleur des comprimés ou le type d'un composant manquant. Il ne peut pas non plus identifier une contamination métallique. Ces tâches nécessitent d'autres contrôles, comme un système de vision, un test d'étanchéité, une inspection des codes ou un détecteur de métaux pharmaceutique. Un plan d'inspection solide attribue chaque risque à la technologie capable de réellement le mesurer.
La sélection doit commencer par le défaut à détecter, et non par la vitesse annoncée la plus élevée ou le plus petit incrément de poids affiché. La machine doit également fonctionner avec les autres équipements d'inspection et de conditionnement qui l'entourent.
|
Système |
Contrôle principal |
Constat typique |
Limitation principale |
|
Trémie peseuse |
Poids total du paquet |
Sous-remplissage, surremplissage ou composant manquant créant une différence de poids mesurable |
N'identifie pas la cause exacte de l'écart |
|
Machine de comptage de comprimés et capsules |
Nombre de comprimés ou capsules distribués |
Nombre de pièces incorrect lors du remplissage des flacons |
Ne vérifie pas le poids total ni l'intégralité du paquet fini |
|
Détecteur de métaux |
Contamination détectable par ferreux, non ferreux ou acier inoxydable |
Contamination métallique au-dessus de la sensibilité validée |
Ne contrôle pas le poids, l'impression ni les composants non métalliques manquants |
|
Inspection visuelle |
Présence, position, forme, couleur, code ou caractéristiques d'étiquette visibles |
Articles visibles manquants ou mal alignés et défauts d'impression |
Limité aux caractéristiques que la caméra peut voir et qui ont été configurées pour l'inspection |
Ces systèmes sont complémentaires. Par exemple, la machine de comptage contrôle combien de comprimés entrent dans un flacon, l'inspection du poids vérifie le total obtenu, et l'inspection visuelle ou métallique traite les risques que le poids ne peut révéler.

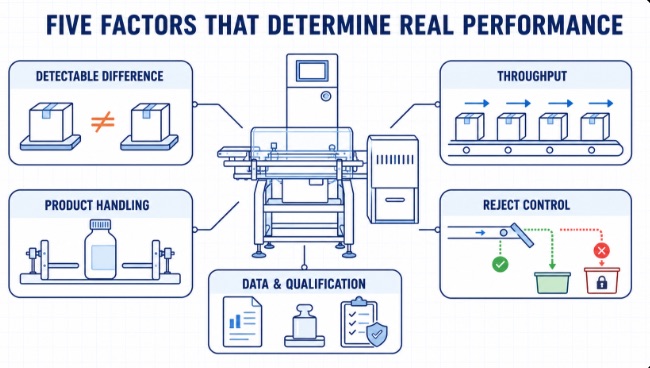

1. Différence de poids détectable :Définir le plus petit défaut devant être détecté. Mesurer la variation normale du produit, du contenant, du bouchon, de la notice et des autres composants avant de définir la fenêtre d'acceptation.
2. Débit et espacement des produits :Confirmer le nombre de paquets requis par minute et l'écart disponible entre les produits. Une vitesse plus élevée laisse moins de temps pour stabiliser et peser chaque paquet.
3. Manipulation des paquets et environnement :Prendre en compte la stabilité des flacons, le comportement des emballages flexibles, les transferts sur convoyeur, les vibrations du sol et les mouvements d'air. Ces facteurs peuvent être plus importants que la résolution nominale de la cellule de pesée.
4. Contrôle du rejet :Adapter le dispositif de rejet au paquet, puis définir la confirmation du rejet, l'accès à la benne, les conditions d'alarme et la réaction en cas de perte d'air comprimé ou de benne de rejet pleine.
5. Données et qualification :Spécifier l'accès aux recettes, les rapports de lot, les registres d'étalonnage, les sauvegardes, les pistes d'audit et la communication avec le contrôle de ligne selon le système qualité du site.
Pour la fabrication pharmaceutique aux États-Unis, le 21 CFR 211.68 exige que l'équipement automatisé utilisé dans l'emballage des médicaments soit régulièrement calibré, inspecté ou vérifié selon un programme écrit, avec conservation des registres. La leçon pratique est que le système doit être choisi avec sa méthode de test, sa documentation et ses contrôles de performance routiniers — pas seulement comme balance isolée sur convoyeur.
Rich Packing peut configurer unetrémie peseuse de haute précisioncomme station d'inspection autonome ou l'intégrer dans une ligne plus large deconditionnement pharmaceutique. La conception de la ligne doit se baser sur des échantillons réels de paquets, le débit requis, les limites d'inspection et la logique de rejet prévue.
Une trémie peseuse transforme le poids du paquet en décision automatique d'accepter ou de rejeter à la vitesse de production. Sa valeur réside dans la détection cohérente des écarts mesurables, l'élimination des paquets défectueux et la production de registres soutenant le contrôle du processus.
La machine n'est efficace que lorsque ses limites correspondent à la variation réelle du paquet et que sa position correspond au défaut à vérifier. Utilisée avec le comptage, l'inspection visuelle, la détection de métaux et les tests de performance documentés, la pesée devient une étape de contrôle qualité ciblée plutôt qu'une promesse non soutenue qu'une seule machine peut inspecter tous les risques.
Questions fréquemment posées
Une balance classique pèse généralement un article immobile et dépend d’un opérateur pour le placer, le lire et le retirer. Un trieur pondéral en ligne pèse les produits en mouvement, compare chaque résultat à des limites prédéfinies et peut automatiquement éjecter un emballage hors plage sans arrêter la production normale.
Uniquement lorsque le comprimé manquant crée une différence de poids supérieure à la variation combinée des comprimés, du flacon, du bouchon et du processus de pesage. La méthode appropriée consiste à utiliser des échantillons de test à la vitesse normale de production et à confirmer une détection reproductible avant de se fier à une limite de rejet d’un seul comprimé.
Installez-le à l’endroit où le défaut ciblé devient mesurable pour la première fois. Après le comptage ou le remplissage, il peut rejeter les erreurs avant d’utiliser davantage de matériau d’emballage. Après le bouchage ou la mise en boîte, il peut évaluer un emballage plus complet. Certaines lignes utilisent plusieurs points d’inspection pour différents risques.
Il n’existe pas de valeur de précision universelle. Le système doit séparer de manière fiable les emballages acceptables du plus petit défaut défini à la vitesse de ligne requise. La stabilité du produit, la variation du poids de tare, les conditions environnementales et la répétabilité doivent toutes être incluses dans l’évaluation des performances.
Pas toujours. La décision doit découler d’une évaluation des risques liés au produit et au procédé. Un trieur pondéral est particulièrement utile lorsque le poids de l’emballage fournit un moyen fiable d’identifier un sous-remplissage, un surremplissage ou des composants manquants et lorsque l’inspection continue offre un meilleur contrôle qu’un simple échantillonnage.
Références
1. OIML R 51-1 : Instruments de pesage à fonctionnement automatique, Partie 1 — Exigences métrologiques et techniques — Essais. Organisation Internationale de Métrologie Légale.
https://www.oiml.org/en/files/pdf_r/r051-1-e06.pdf/@@download/file/R051-1-e06.pdf
2. NIST Handbook 44—2026 : Spécifications, tolérances et autres exigences techniques pour les appareils de pesage et de mesure. National Institute of Standards and Technology.
