Comptage de comprimés : fonctionnement, facteurs de précision et sélection intelligente

UN machine à compter les comprimés Cela ressemble à une étape simple sur une ligne de conditionnement : entrées de matières solides, comptage, remplissage des flacons. Dans les usines réelles, le « comptage » est un processus complexe : séparation des produits, détection précise, synchronisation du remplissage des flacons et gestion fiable des rejets. Si des comprimés ou des gélules arrivent superposés, éclatent à cause de l’électricité statique ou tombent dans un flacon mal positionné, vous constaterez des vérifications supplémentaires et des déversements imputés au « capteur ». Cet article s’adresse aux équipes de production qui conçoivent ou modernisent une ligne de conditionnement. ligne d'embouteillage de comprimés et pour les débutants qui souhaitent acquérir des bases claires avant de s'adresser aux fournisseurs.

Le véritable travail d'un compteur de comprimés sur une chaîne d'embouteillage

Sur une chaîne de production, le compteur est une station d'alimentation et de vérification contrôlée. Il doit transformer les solides en vrac en un flux régulier et unitaire, puis synchroniser ce flux avec l'indexation des bouteilles afin que chaque bouteille reçoive le nombre cible sans erreur. C'est pourquoi une machine peut sembler parfaite lors d'une courte démonstration, mais rencontrer des difficultés après deux heures de fonctionnement avec des comprimés poussiéreux, des arrêts/démarrages fréquents ou une contre-pression en aval de la capsuleuse.

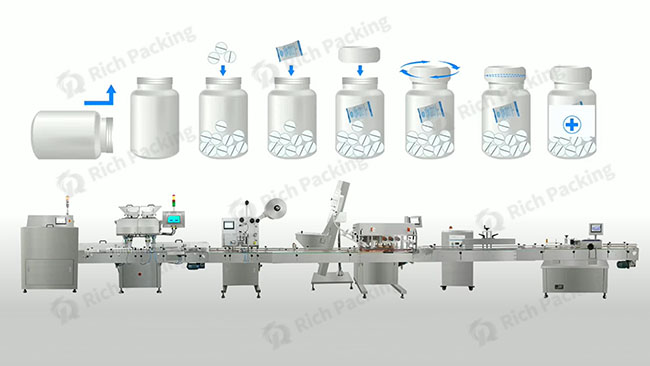

La plupart des usines fonctionnent selon un processus similaire : les flacons arrivent et sont acheminés sous la goulotte d’évacuation ; le compteur libère la quantité programmée ; les modules en aval bouchent, scellent, étiquettent et codent. L’essentiel est le comportement de la machine de comptage de comprimés lorsque la ligne n’est pas parfaitement régulière : arrêts des convoyeurs, flacons de tailles différentes, interventions rapides des opérateurs pour un nettoyage et une reprise sans réglage.

Une classification qui aide réellement les acheteurs

Les catalogues peuvent répertorier des dizaines de types de compteuses de comprimés, mais trois distinctions pratiques permettent de prédire ce qui fonctionnera dans votre usine : l’emplacement de l’appareil, son mode de comptage et la difficulté du produit.

La première différence réside dans le choix du dispositif : de paillasse (ou de bureau) ou de ligne de production. Les unités de paillasse sont généralement utilisées pour les petits lots, l’échantillonnage de contrôle qualité ou les flux de travail simples où les opérateurs placent les contenants manuellement. Les compteurs de ligne de production sont conçus pour les convoyeurs, les capteurs de bouteilles, la détection de chute de bouteille et un fonctionnement précis à haute vitesse.

Deuxièmement, le choix se porte sur la détection : photoélectrique ou vision. Une compteuse de comprimés photoélectrique détecte chaque comprimé lorsqu'il interrompt un faisceau lumineux au niveau de la fenêtre de détection. Elle offre souvent le meilleur rapport qualité-prix lorsque le flux est régulier et que les produits ne présentent pas de difficultés optiques. Les systèmes de vision utilisent des caméras et un traitement d'image pour interpréter les objets ; cette technologie s'avère précieuse pour les capsules transparentes, les revêtements brillants ou les produits fragiles. On trouve alors ce type de compteuse sous l'appellation « compteuse de comprimés à vision ». Certains modèles combinent éclairage contrôlé, blindage et filtres logiciels afin de réduire les déclenchements intempestifs dus aux réflexions. Au moment de comparer une compteuse de comprimés à vision et une compteuse photoélectrique, la question essentielle est de savoir si votre produit et votre environnement nécessitent cette discrimination supplémentaire.

Troisièmement, la difficulté du produit. Une tablette standard et machine de comptage de capsules Elle peut être excellente pour les comprimés et les gélules, mais les gommes et les capsules molles se comportent différemment. machine à compter les bonbons gélifiés ou une machine de comptage de gélules molles nécessite généralement une manipulation plus délicate et des mesures anti-adhérence ; sinon, le problème de « comptage » est en réalité un problème d’alimentation et d’adhérence.

Comment fonctionne le comptage des comprimés et des gélules, étape par étape

En résumé, le principe de fonctionnement est simple : créer un flux continu, compter de manière constante et déposer proprement le tout dans une bouteille correctement positionnée.

Le produit est introduit dans une trémie puis acheminé sur des panneaux ou des rails vibrants qui répartissent les comprimés en rangées. Cette étape de séparation est cruciale pour la stabilité du processus : l’objectif est un espacement régulier, et non des secousses importantes. Les comprimés passent ensuite à travers des guides et des portes qui régulent le flux. Les capsules nécessitent une attention particulière quant à leur rotation et leur adhérence par électricité statique. Après régulation, les comprimés franchissent la fenêtre de détection où le système incrémente le compteur.

Les bouteilles sont indexées sous la goulotte d'évacuation et le compteur libère le produit uniquement lorsqu'une bouteille est présente et au bon moment. La vérification et le rejet complètent le processus : selon votre ligne, vous pouvez utiliser le contrôle pondéral, l'inspection visuelle ou des contrôles logiques, mais l'exigence pratique reste la même : les bouteilles non conformes doivent être rejetées de manière fiable.

Dans de nombreux cas, le « système » englobe bien plus que la simple compteuse. Un segment de machine de comptage et de remplissage de comprimés peut comprendre l'alimentation et l'indexation des flacons, la tête de comptage et les interfaces pour les modules en aval. En termes industriels, il s'agit d'un équipement de comptage de comprimés conçu pour fonctionner au sein d'une chaîne de production. ligne de comptage des comprimés , et non pas comme un outil d'atelier isolé.

Précision : ce qui compte plus que la sensibilité

Les équipes commencent souvent par ajuster les seuils, mais la précision est généralement déterminée en amont, au niveau de la séparation et de l'environnement. La poussière et les fragments entraînent une dérive. La poussière recouvre les fenêtres de détection et modifie lentement les signaux ; les fragments peuvent être interprétés comme des pièces entières en cas de chevauchement. L'enceinte et l'accessibilité sont des facteurs de précision car elles déterminent si le nettoyage est suffisamment fréquent pour éviter la dégradation en cours de poste.

L'électricité statique est la cause classique et souvent insoupçonnée des problèmes liés aux capsules. Lorsque le nombre de capsules semble aléatoire, l'électricité statique est souvent en cause : les capsules adhèrent aux guides puis se détachent par à-coups, ce qui entraîne des comptages en double. Si votre plante est sèche, il est préférable d'intégrer la gestion de l'électricité statique aux spécifications du comptage par capsules (mise à la terre, objectifs d'humidité et ionisation) plutôt que de procéder à des réglages successifs du capteur.

Le timing est l'autre moitié de la précision. Le centrage des bouteilles, le temps de séjour sous la goulotte et la gestion des arrêts et redémarrages déterminent si un comptage précis se traduit par un remplissage propre. Si les bouteilles sont mal positionnées, même avec un comptage correct, il peut y avoir des débordements, et il faudra alors s'attaquer à un problème qui n'est pas lié au comptage.

La reproductibilité lors des changements de production est également un facteur clé. Un système de stockage de données, capable de conserver plus de 20 groupes de paramètres selon les variations des matériaux, permet aux opérateurs de rappeler des réglages éprouvés sans avoir à les réinitialiser. Ceci réduit les erreurs humaines, simplifie l'exploitation dans les usines multi-références et contribue à un retour plus rapide à une performance stable après nettoyage ou changement de produit.

Un autre détail pratique qui fait souvent la différence entre la théorie et la pratique est le module d'alimentation. Rich Packing utilise un système de panneaux vibrants fermés, doté d'un mécanisme de verrouillage automatique des cylindres et d'une structure entièrement close, afin de protéger l'unité principale de la poussière et de garantir un alignement constant. L'automate programmable permet un démontage en un clic, et un système d'emboîtement intégré facilite le nettoyage et le remontage, un point crucial car la lenteur d'accès est l'une des causes les plus fréquentes de dérive et de micro-arrêts imprévus.

Résolution des problèmes de comptage erroné en production réelle

Pour un dépannage rapide, posez-vous trois questions : le flux est-il continu, le signal de détection est-il propre et la synchronisation des bouteilles est-elle correcte ? Si la continuité du flux est instable, n’importe quel capteur peut tomber en panne. Si le flux est propre, la plupart des erreurs de comptage proviennent de la synchronisation, de la logique de présence des bouteilles ou du comportement de démarrage/arrêt.

Il est conseillé d'effectuer un rapide test de débit avant de modifier les réglages du capteur. En cas de chevauchement, de contact entre les biberons ou de débits soudains, commencez par corriger l'alimentation et l'électricité statique. Ce n'est qu'une fois le débit parfaitement régulier que vous pourrez ajuster la détection et vérifier le timing des biberons.

Nettoyage et changement de configuration permettant de préserver l'efficacité globale des équipements (OEE)

La nettoyabilité n'est pas qu'une question de conformité ; c'est une question de performance. Un accès lent retarde le nettoyage, les opérateurs reportent le processus, la poussière s'accumule et des contaminations apparaissent en cours de poste. Un accès rapide transforme le nettoyage en une routine efficace qui préserve la productivité.

Lors des changements de production, la stabilité des installations est primordiale. Pour une production multiproduits, il est essentiel que l'alignement des lignes et les paramètres des recettes reviennent à leur position initiale. L'accès sans outil, le démontage en un clic et les groupes de paramètres reproductibles réduisent les tâtonnements et permettent aux équipes de rétablir rapidement un flux stable.

Comment choisir une compteuse de comprimés pour une ligne d'embouteillage

Commencez par définir votre gamme de produits et votre style de production, puis choisissez le type de détection et la profondeur d'intégration. Si la plupart de vos produits sont opaques et s'écoulent sans problème, le comptage photoélectrique est une solution idéale. En revanche, si vous utilisez des capsules transparentes ou si vos produits génèrent des fragments, le comptage visuel permet de réduire les contrôles supplémentaires et les arrêts intempestifs. Effectuez des tests avec votre propre produit, à votre propre vitesse, pendant une durée suffisante pour détecter toute dérive.

Ensuite, déterminez le niveau d'intégration requis pour votre système. Si vous avez besoin d'une production continue avec une intervention manuelle minimale, une compteuse de comprimés automatique conçue pour un fonctionnement sur convoyeur est généralement un bon point de départ. Une compteuse autonome peut convenir pour un faible débit. Si vous avez besoin d'une intégration sur convoyeur et d'une production continue, il vous faut une machine capable de détecter la présence de flacons, de gérer les arrêts et les démarrages, et de traiter efficacement les rejets. Si votre système prévoit un segment de machine au sein d'une ligne de comptage de comprimés, vérifiez son comportement lorsque la capsuleuse ou l'étiqueteuse s'arrête, car ces pauses peuvent révéler des problèmes de synchronisation et de contrôle d'état.

Vous rencontrerez également des termes techniques dans les devis et les spécifications. Une machine de comptage de capsules peut désigner une configuration optimisée pour le flux de capsules et un comportement statique. Une machine de comptage optique de comprimés privilégie généralement un éclairage contrôlé et des fenêtres stables. Un compteur électronique de comprimés est souvent utilisé lorsque la logique de contrôle, les recettes et la gestion des pannes sont mises en avant plutôt que la seule méthode de détection.

Enfin, choisissez des partenaires qui garantissent une disponibilité à long terme. Votre fabricant ou fournisseur d'embouteilleuses de comprimés doit faire preuve de transparence concernant la maintenance préventive, les pièces d'usure, l'accès pour le nettoyage et la validation des performances après installation.

Tests d'acceptation que les acheteurs peuvent copier

Les démonstrations trop courtes masquent les problèmes qui apparaissent en production. Un plan de validation simple permet de limiter les surprises.

Un test de dérive à long terme permet de vérifier la stabilité. Faites fonctionner votre produit normalement pendant deux à quatre heures à la vitesse cible et assurez-vous que les résultats restent constants sans intervention excessive.

Un test de validation croisée permet de vérifier la répétabilité. Lancez le produit A, passez au produit B, puis revenez au produit A et confirmez rapidement la stabilité du comptage à l'aide des recettes enregistrées.

Un test d'arrêt/démarrage et de contre-pression reflète les conditions réelles. Provoquez des pauses contrôlées en aval et vérifiez que le compteur s'arrête correctement, reprend sans déversement de produit et ne perd pas son état de comptage interne.

Un test de vérification des rejets garantit la qualité. Il simule les conditions de sous-remplissage/sur-remplissage et vérifie que les rejets concernent systématiquement les bonnes bouteilles.

FAQ

Ai-je besoin de lunettes pour les capsules ?
Pas toujours. De nombreuses applications de comptage de capsules fonctionnent bien avec la détection photoélectrique si le flux est propre et l'électricité statique maîtrisée. La vision est utile lorsque la transparence et les reflets provoquent des déclenchements intempestifs.

Pourquoi des erreurs de comptage apparaissent-elles après quelques heures ?
L'accumulation de poussière et les variations progressives du débit sont des causes fréquentes. Si l'accès pour le nettoyage est lent, les tâches de nettoyage sont reportées et une dérive apparaît en cours de poste.

Un seul système peut-il gérer à la fois les comprimés et les gélules de manière fiable ?
Oui, mais plus vos produits diffèrent en termes de poussière, de forme, de transparence et de réponse statique, plus vous bénéficiez de recettes reproductibles et de tests de validation réalistes.

Peut-on utiliser le même compteur pour les gommes à mâcher ou les gélules ?
Parfois, mais de nombreux produits à base de gommes et de gélules molles nécessitent une manipulation spécifique pour éviter qu'ils ne collent ou ne se déforment. Vérifiez la compatibilité avec votre produit.

Références

• Ressources de la FDA américaine sur les exigences actuelles en matière de bonnes pratiques de fabrication (BPF) pour les produits pharmaceutiques finis

• Les lignes directrices de l'ISPE sont couramment utilisées pour la mise en service et la qualification (approches IQ/OQ/PQ).

• Principes ICH Q9 pour la gestion de la qualité fondée sur les risques et la planification de la validation

• Principes fondamentaux de l'automatisation industrielle pour la détection photoélectrique et l'inspection par vision industrielle

• Références techniques en matière d'équilibrage de lignes de conditionnement, de mise en tampon et de mesure du TRS
