Une géluleuse est conçue pour remplir avec précision des enveloppes de gélules vides avec des doses mesurées de poudre, de granulés, de pastilles ou de formulations liquides. Pour la production pharmaceutique ou nutraceutique à grande échelle, un fonctionnement stable et ininterrompu de la machine est primordial pour répondre aux exigences de rendement et garantir la qualité des produits.
Obtenir cette stabilité essentielle repose sur des caractéristiques techniques robustes. Une géluleuse automatique de pointe intègre des composants essentiels, tels que : Cames intégrées et roulements sans huile. Ces éléments sont essentiels pour minimiser les vibrations, réduire l'usure et garantir un mouvement fluide et fiable pendant les opérations prolongées à grande vitesse. Cette stabilité mécanique est essentielle pour maintenir la précision de remplissage requise pour un dosage précis de chaque capsule produite.

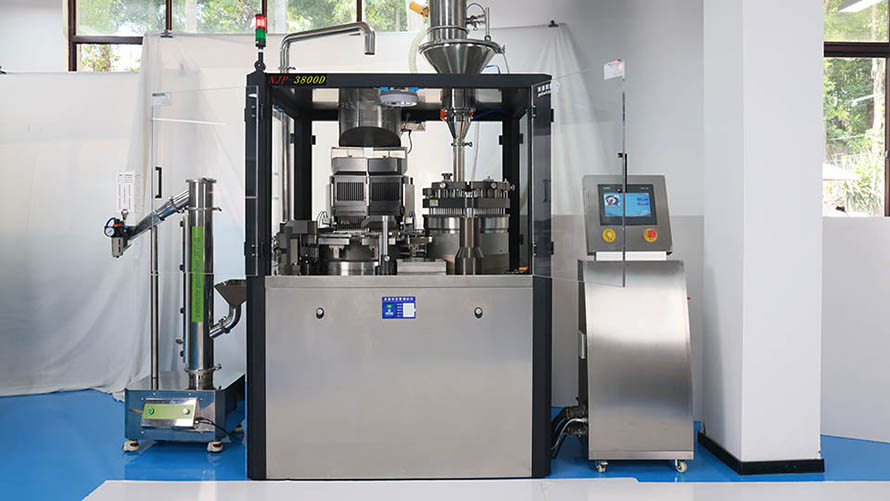

une machine de remplissage de capsules entièrement automatique
UN Obtenir un fonctionnement stable et à long terme nécessite la maîtrise de pratiques opérationnelles spécifiques et secrets d'entretien , w lors de la sélection un droite remplisseur de capsules basé sur des facteurs critiques est la première étape essentielle .
● Stabilité opérationnelle :La précision est primordiale , tandis que la stabilité opérationnelle de la machine est la pilier qui soutient la précision. Rechercher un remplissage de capsule machine intégrant des mécanismes avancés tels que des têtes de division optiques pour l'indexation que améliore la cohérence du dosage et minimise capsule variation de poids. Il est crucial de vérifier les allégations d'un fournisseur d'équipements pharmaceutiques au moyen de preuves documentées démontrant que la remplisseur de capsules atteint systématiquement des erreurs de remplissage ≤ 3 % sur toute sa plage de fonctionnement .
● Vitesse et rendement : Pharmaceutique p Les exigences de production dictent les exigences de vitesse. M Les machines varient considérablement, de un semi-plus petit auto machine de remplissage de capsules à un industriel à haut rendement machine de remplissage de capsules automatique . Un h haute vitesse machine de remplissage automatique de capsules est capable de produire ting sur 500 000 capsules par heure. Évaluez soigneusement vos volumes actuels et prévus pour sélectionner pilule capsule machine de fabrication que efficacement répond à vos objectifs de débit sans surcapacité excessive ni goulots d'étranglement.
● Versatilité :La flexibilité est essentielle pour remplissage de capsules opérations. Considérez la capacité d'une machine à capsules pour manipuler divers types de poudre , y compris cohésif, fluide, et mélanges d'herbes , et potentiellement d’autres formulations comme des granulés ou granule s. Également significatif est compatible avec plusieurs tailles de capsule depuis taille 00 à taille 4. Une machine de remplissage de capsules polyvalente entièrement automatique offre des avantages significatifs pour l'expansion de la gamme de produits et l'adaptation ation à progressif besoins du marché.
● Conformité réglementaire : Adhésion à des règles strictes médecine les normes de qualité et de sécurité ne sont pas négociables dans l'industrie pharmaceutique secteur . Assurez-vous que remplissage automatique de capsules machine est construit pour répondre aux BPF et aux normes ISO pertinentes (par exemple, ISO 13485 pour les applications médicales) équipement ) et les réglementations FDA/UE. Composants contacter ingrédients pharmaceutiques doit être conforme (par exemple, USP Classe VI) et robuste documentation , comprenant DQ/QI/QO/QP , doit être disponible.
● Facilité d'utilisation et d'intégration : Se référer à convivialité et intégration transparente dans une chaîne de production Évaluer la complexité du changement entre les tailles de capsules et les formulations , pour rapide et outil - moins moule les changements stimulent s efficacité , ne consommant que 11 % du temps de changement de moule d'un équipement conventionnel . De plus, évaluez les besoins en utilité de la machine (électricité, air , eau ), et la compatibilité avec les systèmes en amont existants ou équipements en aval tel que capsule élévatrice chargeurs , dépoussiéreurs, et détecteurs de métaux, pour assurer une intégration en douceur dans votre fabrication pharmaceutique doubler.
Au-delà de toutes ces considérations, un fonctionnement stable constitue la base de la performance d'une machine. supérieur performance.
une machine de remplissage automatique de capsules complète la distribution de capsules vides, l'ouverture des capsules, le dosage des ingrédients, le verrouillage des capsules et la sortie des capsules finies en automatisation
Pour la production de capsules pharmaceutiques à grande échelle, capsules La stabilité de la machine est le pilier fondamental permettant des performances supérieures à des vitesses de fonctionnement élevées. Elle conditionne directement la synchronisation précise de tous les éléments. traitement Stations et garantit une précision de dosage sans compromis pour chaque capsule. Lors du choix de l'équipement, privilégiez les facteurs suivants, gouvernant la stabilité :
● Systèmes de came à rigidité optimisée : P se référer à l'interne cames sur externe un s .
● Précision d'indexation submicronique :Une innovation pilule la machine de fabrication de capsules utilise Diviseurs optiques ≤ 3 secondes d'arc .

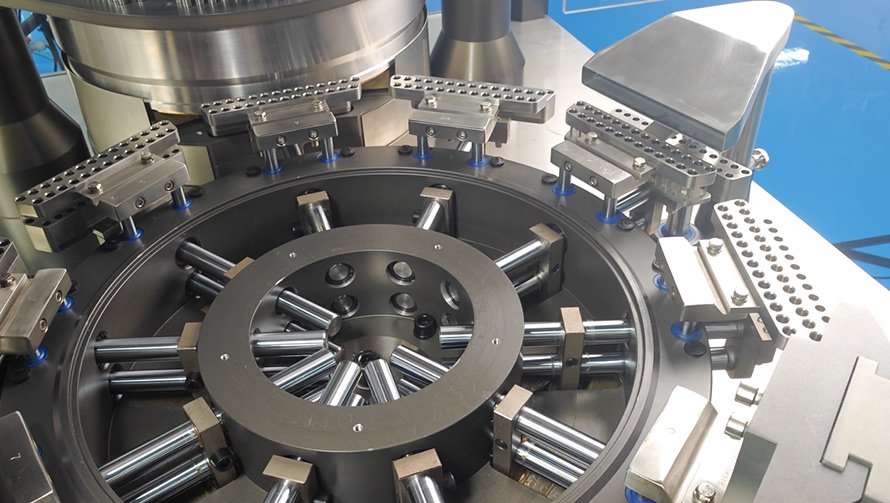

● Composants de mouvement amortis par vibrations : Roulements sans huile en PTFE dans une platine sont recommandé .
● Roulements sans huile en PTFE pour un fonctionnement plus stable de la machine.
mécanisme de distribution de capsules d'une machine de remplissage de capsules
Négliger ces éléments risque d'entraîner des variations de dosage de ±5 % et sur 30% opérationnel temps d'arrêt . S la stabilité est pas une option, mais un c Nécessité imposée par les BPF.
Les fabricants réputés pour leurs machines innovantes inspirent naturellement davantage confiance. Rich Packing est un pilier de fiabilité. ce secteur, aux côtés haut le pharmaceutique équipement fournisseurs comme Syntegon et Fette. Par exemple, Rich Emballage ' s auto pilule capsule fil ler modèles incorporer et Boîtes d'indexation 180DS et Têtes de division optiques Zeiss de conception allemande pour cohérent précision n , utilisent des roulements sans huile sous la turbine principale tables pour une amélioration stabilité , et en vedette et entraînements à cames intégrés pour alimenter les opérations de la centrale pour des performances fluides.
Rich Packing présente sa remplisseuse automatique de capsules NJP 1500D au CPhI Expo 2025
je caméra interne s démontrer des avantages significatifs par rapport aux données externes homologue s en termes de stabilité opérationnelle, de maintien de la précision et de fiabilité à long terme. Cet avantage en termes de performances découle essentiellement des principes de dynamique mécanique, de rigidité structurelle et de contrôle du mouvement.

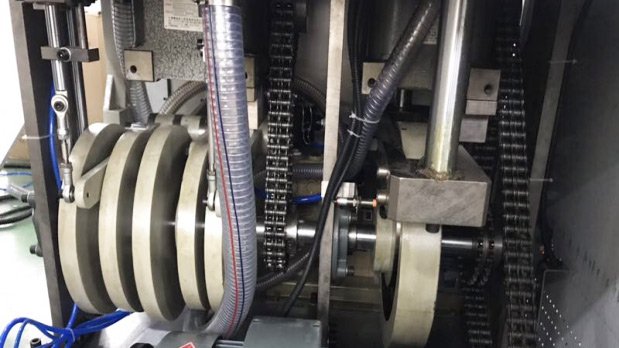

cames internes dans une machine de remplissage de capsules
|
Comparaison |
Cames internes |
Cames externes |
Résultat |
|
1. Rigidité structurelle |
La piste de came est soit moulée d'un seul tenant avec l'arbre principal, soit étroitement imbriquée, formant une structure monolithique rigide et offrant une résistance exceptionnelle à la déformation. |
Le rail de came est boulonné sur un support externe. En fonctionnement à grande vitesse, les forces centrifuges et les vibrations provoquent une oscillation du rail (amplitude de 0,05 à 0,1 mm) et induisent une déviation de la station. |
La came interne maintient la synchronisation de la station de traitement dans une amplitude de vibration de ± 5 μm, tandis que les cames externes induisent une oscillation de piste de 0,05 à 0,1 mm qui provoque des erreurs de positionnement dans les stations de remplissage, de verrouillage et d'éjection. |
|
2. Précision du chemin de mouvement |
Les bielles coulissent linéairement dans l'arbre principal, éliminant ainsi les effets de porte-à-faux. Les profils de came sont rectifiés avec précision, garantissant des trajets de transmission de puissance courts et directs. |
Avec des tiges s'étendant jusqu'aux pistes externes, tout écart de planéité dans les pistes ou tout désalignement de l'arbre est amplifié en un mouvement arqué aux extrémités des tiges. |
La conception interne maintient une variation de profondeur de remplissage de la capsule ≤ 3 %, tandis que la conception externe peut provoquer un écart de remplissage ≥ 8 %. |
|
3. Stabilité thermique |
La chaleur de friction se dissipe à travers la conduction métallique massive de l'arbre, permettant d'obtenir des gradients de température progressifs avec une déformation thermique contrôlée. |
La concentration localisée de chaleur par frottement sur les pistes externes provoque une dissipation thermique inégale, induisant une dilatation thermique différentielle qui augmente le jeu des paires cinématiques. |
Après 8 heures de fonctionnement continu, la dérive de position du poinçon est < 10 μm dans les conceptions internes, atteignant 50 μm dans les configurations externes. |
|
4. Lubrification et durée de vie |
Le système fermé adopte une lubrification par bain d'huile fermé, avec des pistes de came entièrement immergées dans le lubrifiant pour former un film d'huile (épaisseur ≥ 5 μm). |
Comptez sur l'application de graisse ou la lubrification goutte à goutte, présentant des taux d'usure 3 à 5 fois plus élevés. |
Les cames internes atteignent généralement une durée de vie supérieure à 100 000 heures, mais les cames externes doivent être remplacées toutes les 20 000 heures. |
Une étude de 2020 publié par l'Université Leibniz de Hanovre dans le Revue internationale de Pharmacie poids de remplissage comparé RSD% entre les machines de remplissage de capsules avec cames internes et cames externes à 2 000 capsules/minute en utilisant des formulations identiques. résultat ont démontré un RSD de 1,7 % pour les machines équipées de cames internes, ce qui île Les cames externes présentaient un écart type de 5,3 %. L'amplitude des vibrations des cames externes était cinq fois supérieure. haut plus que celui de l'interne un s, entraînant directement un RSD% dépassant la limite GMP de ≤ 3 %.
Les fabricants de produits pharmaceutiques doivent peser les besoins en capacité de production par rapport à risques de qualité à sélectionner un capsule idéale fabrication machine. je caméra interne s, t à travers leur structure rigide intégrée, chemin de transmission de puissance ultra-court et système de lubrification à bain d'huile fermé , résoudre fondamentalement les problèmes de dégradation de la précision causées par les effets de porte-à-faux, l'amplification des vibrations et la déformation thermique des cames externes. Pour une cadence élevée (> 2 000 capsules/minute) et un fonctionnement continu prolongé. c Lignes de production conformes aux BPF, la came interne conception Il est essentiel de garantir la précision du poids de remplissage et la stabilité de la production. À l'inverse, les cames externes ne conviennent qu'aux faibles cadences, aux fonctionnements intermittents ou aux contraintes budgétaires.
La performance d'une capsule remplissage L'indexeur de la machine détermine sa capacité à fournir un rendement stable et à haut volume. Noté international fournisseurs d'équipements pharmaceutiques tels que Bosch en Allemagne, MG2 en Italie et Rich Packing équipent leurs produits phares remplissage de capsules modèles avec des indexeurs évalués entre 144DS et 180DS. Pour comprendre ant cette technologie, connaître la définition de DS est un must .
DS fait référence à Division par station , et r e représente le nombre de remplissages de capsules traitement stations complétées par rotation complète de l'arbre principal de l'indexeur . L'indice DS détermine la capacité maximale en théorie. M minerai traitement stations signifier rendement plus élevé par cycle .
Spécifications du 180DS : Un indexeur 180DS effectue des opérations à 180 stations par rotation .
Correspondre ant vers une machine de remplissage automatique de capsules à grande vitesse modèles , t théorique la production dépasse 180 000 capsules/heure à régime standard .
Gammes DS standard de l'industrie :
|
Équipement |
Gamme DS |
Sortir |
Scénario d'application |
|
Classe économique |
