Alors que la demande mondiale en produits pharmaceutiques continue de croître, les fabricants sont confrontés à un défi croissant : atteindre une production plus élevée tout en maintenant une qualité d'emballage constante. Cette demande a accéléré le développement de machines d'emballage sous blister à plaque rotative à grande vitesse pour une production à grande échelle et continue.
Cependant, cela entraîne de nouveaux défis techniques. Lorsque plusieurs stations fonctionnent à grande vitesse, même de légers écarts de synchronisation ou de positionnement peuvent affecter la qualité finale de l'emballage.
Alors, comment une machine d'emballage sous blister peut-elle atteindre à la fois des performances à grande vitesse et un contrôle de haute précision ? La réponse réside dans l'intégration d'un système complet de commande servo, qui transforme la machine d'une structure mécanique traditionnelle en une solution d'emballage intelligente hautement synchronisée.
Cet article explorera comment la technologie servo permet aux machines d'emballage sous blister à plaque rotative d'atteindre une plus grande précision et des performances plus fiables lors d'une production à grande vitesse.

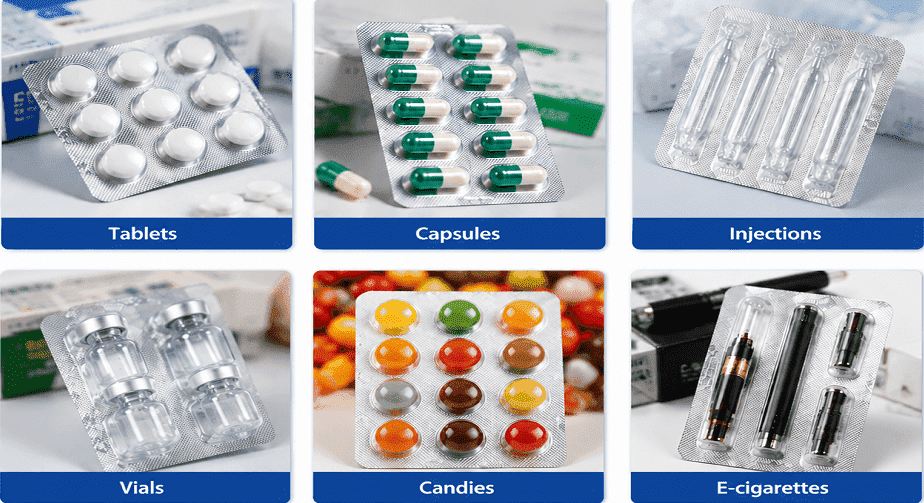

Applications de la machine d'emballage sous blister
La machine d'emballage sous blister est un équipement essentiel dans les industries pharmaceutique et de la santé, conçu pour emballer diverses spécifications de comprimés, capsules, injections, flacons ainsi que des pièces métalliques, des bonbons, des cigarettes électroniques, des seringues jetables et d'autres matériaux.
En termes de structure, les machines d'emballage sous blister se répartissent principalement en deux catégories : les machines d'emballage sous blister à plaque plate et les machines d'emballage sous blister à plaque rotative. Ces deux types de machines représentent les principales voies technologiques de l'emballage sous blister moderne, chacune répondant à des besoins de production différents.
La machine d'emballage sous blister à plaque plate adopte un processus de mouvement intermittent. Pendant la production, le moule de formage et la plaque de scellage se déplacent verticalement pour réaliser le formage des blisters et le scellage thermique selon un cycle d'arrêt et de démarrage. Ce mode de fonctionnement intermittent offre un temps suffisant pour le formage et le scellage, ce qui le rend adapté aux produits nécessitant une pression de formage plus élevée.
Caractéristiques principales :
♦ Pression de formage élevée, produisant des alvéoles de blister bien définies avec une excellente uniformité de forme.
♦ Qualité de scellage thermique fiable grâce à la pression uniforme appliquée par la plaque de scellage plate.
♦ Bonne adaptabilité aux différentes profondeurs de blisters et tailles de produits.
Applications:
La machine d'emballage sous blister à plaque plate est largement utilisée pour la production en petites et moyennes séries, les besoins de formage profond et les produits délicats tels que les seringues et les ampoules nécessitant une manipulation soignée pendant l'emballage. Elles conviennent particulièrement aux fabricants qui privilégient la qualité d'emballage, le formage d'alvéoles profondes ou la flexibilité de production plutôt que la capacité de production maximale.

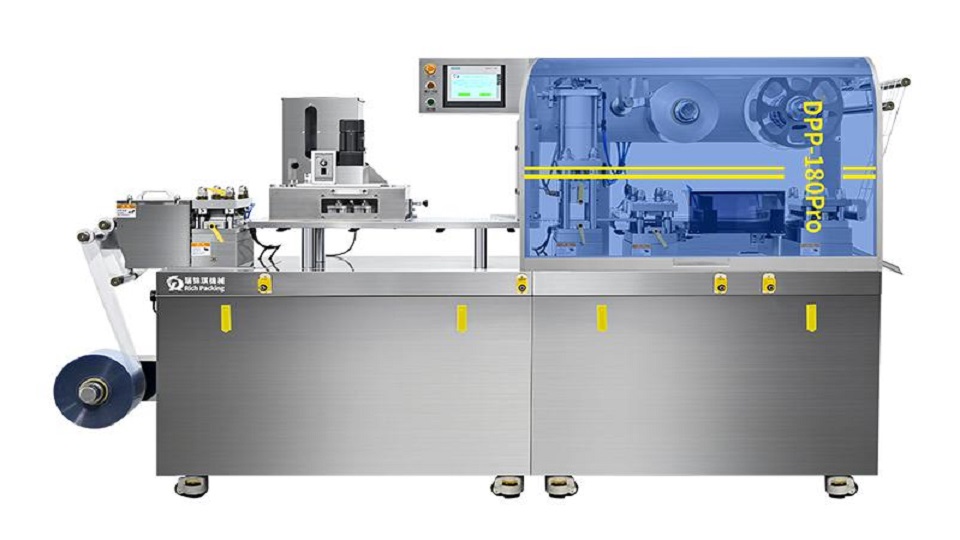

Machine d'emballage sous blister à plaque plate DPP-180Pro
La machine d'emballage sous blister à plaque rotative combine une station de scellage à rouleau avec une station de formage à plaque plate. Pendant la production, le PVC est alimenté et façonné en continu par le système de formage, où le film est progressivement transformé en alvéoles de blister uniformes sans mouvements fréquents d'arrêt et de démarrage. Après le formage, le matériau est transféré vers la station de scellage à rouleau, où le système de scellage servo contrôle la chaleur et la pression afin de fixer la feuille d'aluminium au blister. Cette conception de mouvement hybride permet un fonctionnement stable à grande vitesse.
Caractéristiques principales :
♦ Formage continu à grande vitesse, améliorant l'efficacité de production.
♦ Transport stable des matériaux, garantissant un mouvement fluide et une réduction des déformations.
♦ Capacité de production plus élevée, adaptée à la production à grande échelle.
Applications
Les machines d'emballage sous blister à plaque rotative sont largement utilisées dans les industries nécessitant une production élevée et continue, notamment pour l'emballage à grande échelle de comprimés et de capsules pharmaceutiques ainsi que pour les lignes d'emballage sous blister standardisées avec des fabrications longues et fréquentes. Elles sont particulièrement adaptées aux fabricants qui se concentrent sur l'efficacité de la production de masse, une sortie stable et des lignes d'emballage automatiques à grande vitesse.

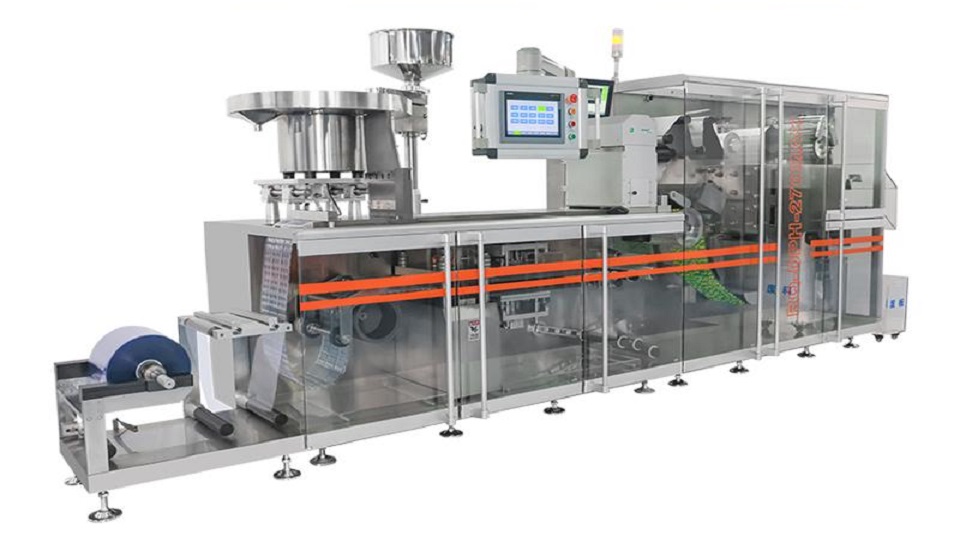

Machine d'emballage sous blister à plaque rotative DPH-270Max
|
|
Machine d'emballage sous blister à plaque plate |
Machine d'emballage sous blister à plaque rotative |
|
Mode de mouvement |
Mouvement intermittent de plaque plate |
Mouvement continu entraîné par rouleaux |
|
Méthode de formage |
Formage par plaque plate avec moules supérieur et inférieur |
Thermoformage continu par rouleaux |
|
Vitesse de production |
Vitesse moyenne à faible |
Vitesse élevée |
|
Contrôle de précision |
Plus élevée |
Élevé |
|
Applications typiques |
Production en petites et moyennes séries, produits multi-formats et exigences d'emballage complexes |
Production à grande échelle et à grande vitesse |
|
Complexité du changement de format |
Relativement plus élevée |
Relativement plus simple |
Bien que les machines blister à plaques plates restent une solution fiable pour de nombreuses applications pharmaceutiques, la demande croissante d'une capacité supérieure a orienté l'industrie vers les machines d'emballage blister à plaques à rouleaux, qui offrent un rendement nettement plus élevé. Cependant, l'augmentation de la vitesse entraîne également un nouveau défi : maintenir une synchronisation précise et une constance sur chaque poste de fonctionnement.
À première vue, l'avantage d'une machine d'emballage blister à plaques à rouleaux semble évident : une vitesse de production plus élevée se traduit par un rendement accru. Comparée aux machines à plaques plates, sa structure de formage continu par rouleaux réduit au minimum les mouvements intermittents, permettant aux fabricants d'emballer beaucoup plus de comprimés ou de gélules pendant le même temps de production.
Cependant, la grande vitesse est bien plus qu'une question de productivité. À mesure que la vitesse de la machine augmente, chaque poste dispose de moins de temps pour terminer son opération, et la marge d'erreur devient de plus en plus réduite. Ce qui semble être une simple augmentation du rendement impose en réalité des exigences beaucoup plus élevées en matière de contrôle des mouvements, de précision du positionnement et de coordination globale du système.
La machine d'emballage blister à plaques à rouleaux est composée de postes comprenant l'alimentation, le formage, le scellage, le rainurage, la traction, la découpe et l'évacuation. Bien que chaque poste effectue une tâche différente, ils doivent fonctionner en parfaite coordination les uns avec les autres. Maintenir tous les postes en mouvement avec une vitesse constante, un positionnement précis et un timing exact constitue la base d'un emballage blister stable et de haute qualité.
Cette coordination devient de plus en plus exigeante à mesure que la vitesse de production augmente. Un léger décalage dans un poste peut provoquer une réaction en chaîne, entraînant des produits manquants, un mauvais alignement des blisters, un scellage incomplet ou une découpe imprécise. La machine se comporte donc moins comme des modules mécaniques individuels que comme un système de production unique et synchronisé.
Lorsqu'une machine d'emballage blister à plaques à rouleaux fonctionne à grande vitesse, même de très petits écarts de position ou de synchronisation ne peuvent plus être considérés comme négligeables. Cela s'explique par le fait que chaque poste est étroitement lié dans un processus continu, et que tout écart est transmis aux étapes suivantes sans correction. Ces erreurs ne restent pas isolées ; elles s'accumulent à chaque étape du processus.
À des vitesses plus faibles, certains de ces écarts peuvent être partiellement absorbés ou corrigés par les tolérances mécaniques. Cependant, à grande vitesse, le temps de correction disponible est fortement réduit. En conséquence, les erreurs sont amplifiées tout au long de la ligne de production. C'est pourquoi, dans l'emballage blister à grande vitesse, le principal défi n'est plus la précision individuelle, mais la prévention et le contrôle des erreurs cumulées du système sur l'ensemble des postes.
Un servomoteur est un dispositif de contrôle de mouvement haute précision conçu pour réguler la position, la vitesse et le couple en temps réel grâce à un système de rétroaction en boucle fermée. Contrairement aux moteurs conventionnels qui fonctionnent à vitesse fixe ou en boucle ouverte, un système servo reçoit continuellement des informations d'un codeur et ajuste sa sortie en conséquence afin d'obtenir un contrôle précis du mouvement. Grâce à cette caractéristique de commande en boucle fermée, les servomoteurs sont largement utilisés dans les applications nécessitant une grande précision, une répétabilité élevée et des mouvements synchronisés.
Pour les machines d'emballage blister, en particulier les machines d'emballage blister à plaques à rouleaux à grande vitesse, l'application de servomoteurs peut considérablement améliorer la précision du positionnement et la coordination.
Alors, comment cela est-il réalisé ? Plongeons dans la machine d'emballage blister à plaques à rouleaux DPH-270MAX de Rich Packing et découvrons comment le système de commande servo fonctionne dans différents postes.

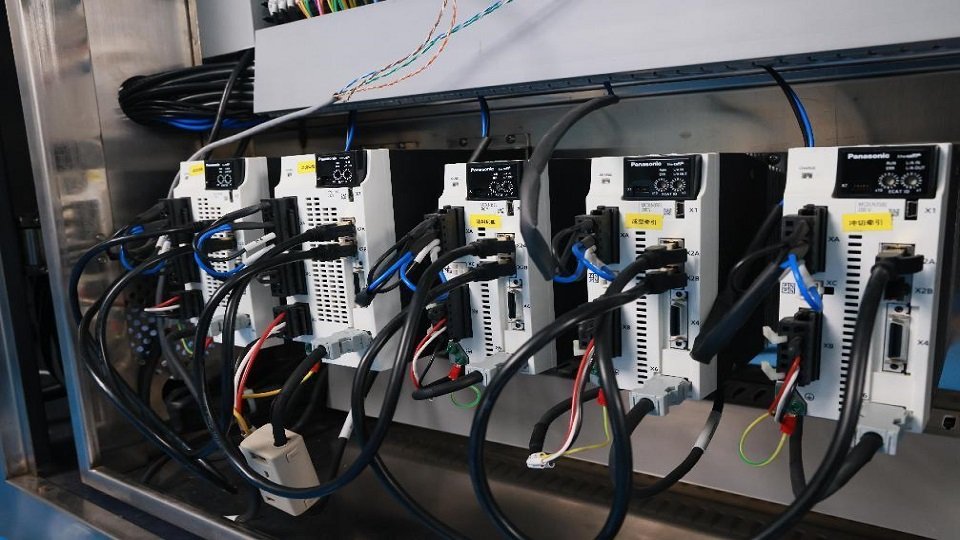

Pilote servo
Dans le poste de formage, le PVC, le PET ou d'autres matériaux sont transformés en cavités de blister par chauffage et pressage. Sous une température et une pression contrôlées, le matériau est étiré pour obtenir des formes précises selon le moule.
Le système servo peut contrôler la longueur exacte d'alimentation du film avant son entrée dans la zone de formage. Cela garantit que chaque cycle de formage commence avec le film positionné avec précision, empêchant le mauvais alignement des cavités lors des étapes ultérieures telles que le remplissage et le scellage.

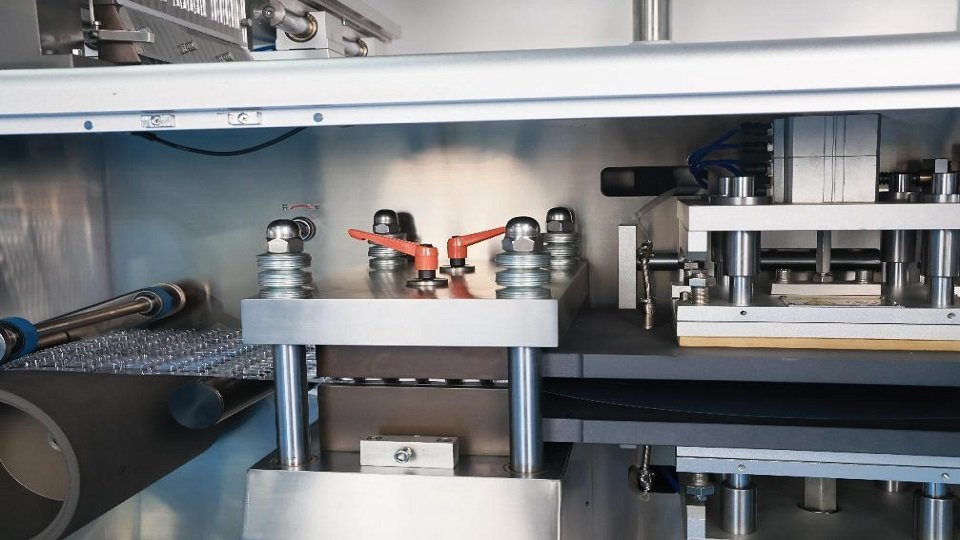

Poste de formage servo
La traction de formage doit garantir l'avancement précis du blister vers le poste de scellage à chaud suivant. Sa fonction principale est de garantir que chaque mouvement correspond à l'ensemble du parcours, afin que les cavités du blister soient toujours positionnées correctement.
Pour réaliser cela, le système servo permet un réglage dynamique de la distance et de la vitesse d’alimentation, permettant à la machine d’emballage sous blister de maintenir un positionnement stable du film même lorsque les conditions de fonctionnement changent, comme avec différents formats de produits ou vitesses de production.
En outre, le système servo assure une accélération et une décélération fluides pendant le mouvement, réduisant les contraintes mécaniques et empêchant l’étirement ou la déformation des blisters.

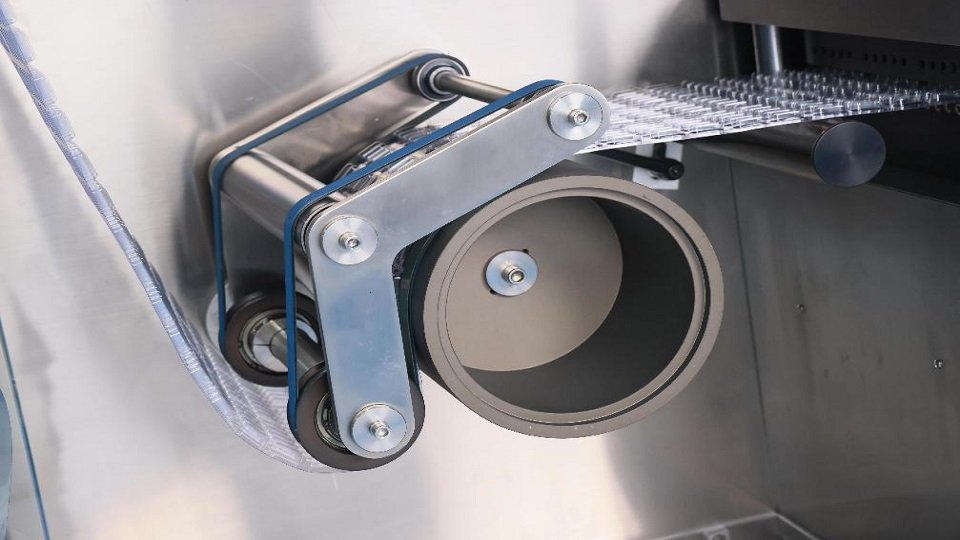

Station de traction de formage servo
Dans la station de scellage thermique, les blisters formés seront scellés avec une feuille d’aluminium. Le processus de scellage est généralement réalisé à l’aide d’un mécanisme de thermoscellage à rouleaux et plaques. Sous l’effet combiné de la température, de la pression et du temps de maintien, les deux couches de matériau fusionnent pour créer une cavité scellée qui protège le contenu contre l’humidité, l’oxygène et les contaminations externes. Cette étape détermine l’intégrité structurelle et la qualité globale des emballages sous blister.
Le système de contrôle servo de cette station garantit que la pression de scellage, le minutage et la durée de contact sont contrôlés avec précision pendant chaque cycle de production. Cela est particulièrement important à grande vitesse, où même de légères variations de synchronisation ou de pression peuvent entraîner un scellage incomplet, une faible résistance de liaison ou des risques de fuite.

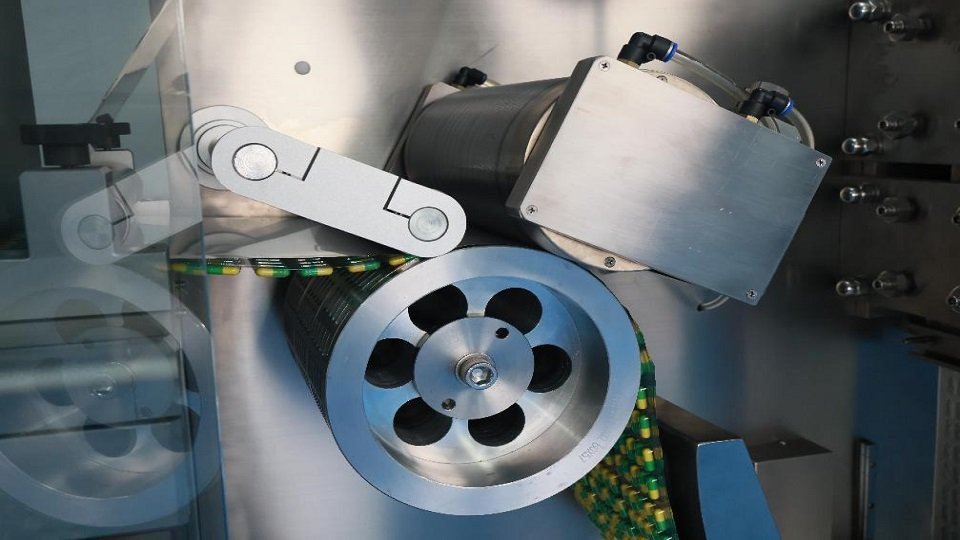

Station de thermoscellage servo
Comme pour la station de traction de formage, la station de traction de découpe doit garantir le mouvement coordonné des emballages sous blister entre la station de thermoscellage et la station de découpe. Un fonctionnement à grande quantité et à haute vitesse peut provoquer un désalignement dans ce processus et même affecter la précision de découpe.
Dans ce sens, la traction de découpe servo peut acheminer les emballages sous blister vers la station de découpe avec un positionnement précis et un contrôle stable de la vitesse conformément au fonctionnement des autres stations, garantissant que chaque segment de blister arrive à la position de découpe correcte, réduisant les variations de tension et minimisant les contraintes mécaniques sur le film d’emballage.

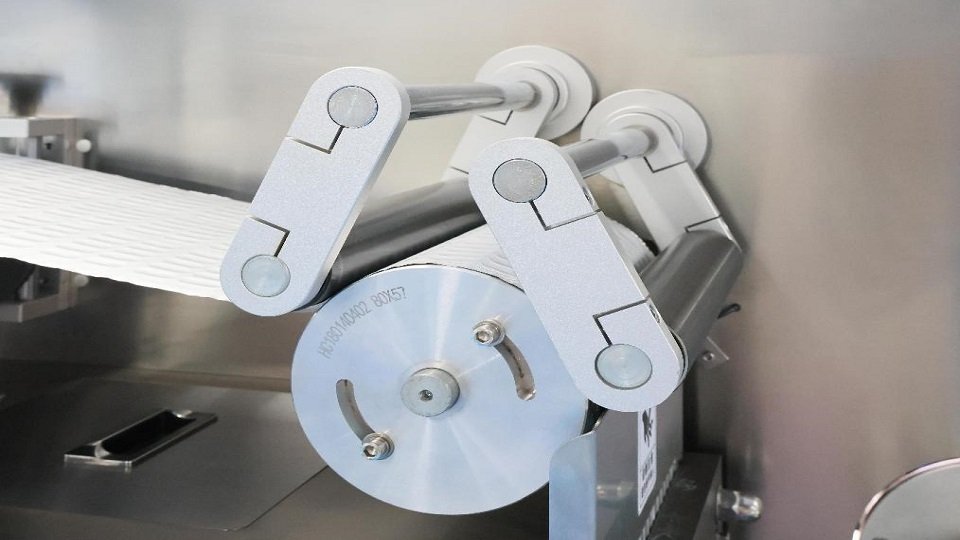

Station de traction de découpe servo
La station de découpe est le processus final de mise en forme dans une machine d’emballage sous blister à rouleaux et plaques. Sa fonction principale est de séparer les emballages sous blister scellés en continu en cartes blister individuelles selon le format et la taille de produit prédéfinis.
Pendant le fonctionnement, la découpe à grande vitesse garantit que chaque emballage sous blister est découpé avec précision sans endommager les comprimés ou les capsules à l’intérieur. En même temps, elle définit les dimensions finales et la qualité des bords du produit fini.
Grâce au système servo, la lame de découpe peut s’engager à la position exacte correspondant au paramètre prédéfini. Il garantit également que le mouvement de poinçonnage est exécuté avec une grande répétabilité et une forte adaptabilité, en coordination avec le processus de scellage en amont à haute vitesse de fonctionnement.

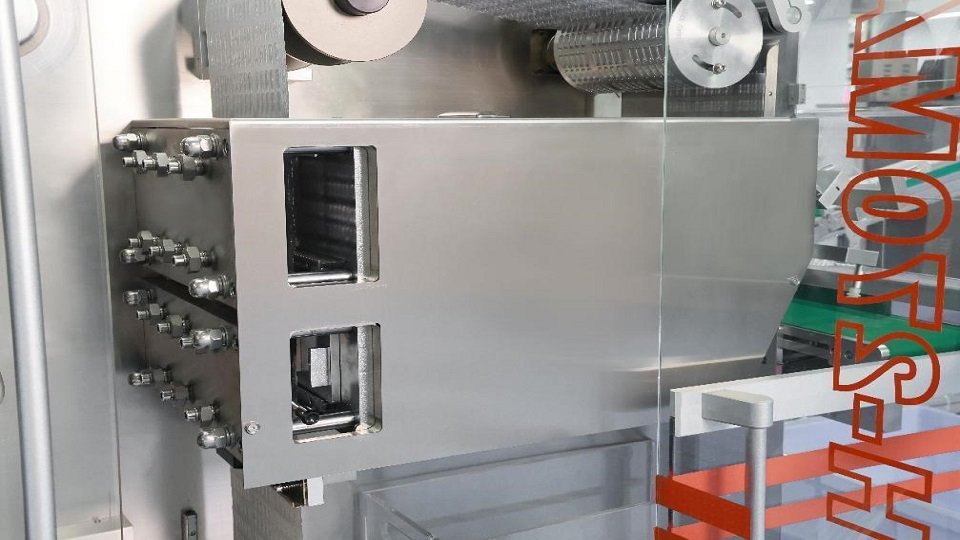

Station de découpe servo
Le DPH270Max de Rich Packing est équipé d’un manipulateur commandé par servo. Il contrôle l’évacuation et le rejet des emballages sous blister. Pour les produits conformes, le manipulateur les place dans les lignes d’emballage en aval, telles qu’une encartonneuse. Cependant, si un produit présente un défaut, il sera rejeté afin d’éviter toute influence sur l’efficacité et la qualité des lignes d’emballage en aval.
Pour garantir la précision de ce processus à grande vitesse, un système de contrôle servo est utilisé. Il contrôle le mouvement mécanique des bras robotisés afin de guider les produits vers les canaux en aval appropriés, alignés avec les données en temps réel provenant des autres stations. Ainsi, un rejet précis et une ligne d’emballage sous blister stable peuvent être obtenus.

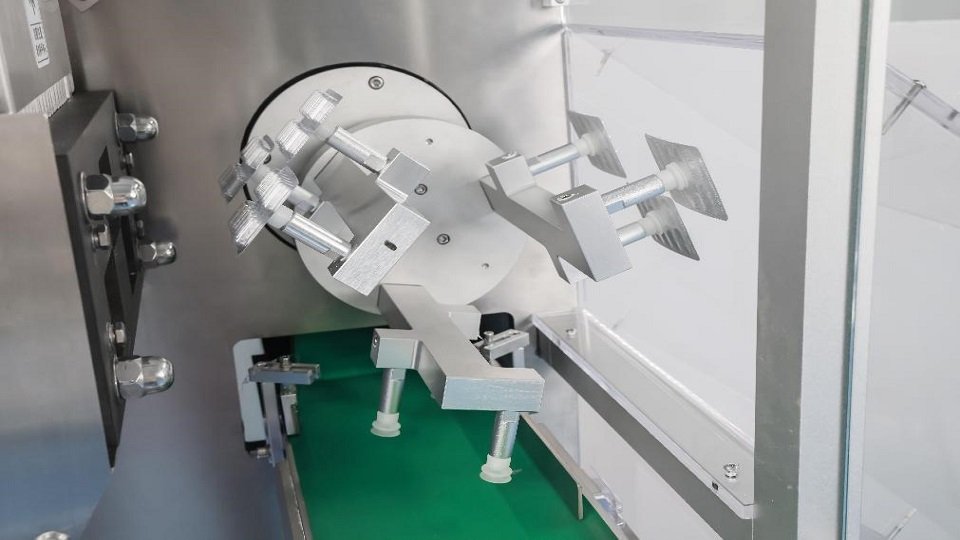

Station de manipulateur servo
En résumé, grâce à l’intégration approfondie d’un système complet de contrôle servo dans six stations principales, la machine d’emballage sous blister à rouleaux et plaques DPH-270Max conçue par Rich Packing résout avec succès la contradiction entre haute vitesse et haute précision. Cela transforme non seulement l’équipement d’un simple assemblage mécanique en une ligne d’emballage intelligente, intégrée et hautement synchronisée, mais permet également une grande capacité de production tout en établissant une solution d’emballage robuste, précise et de haute qualité.
DPH-270Max de Rich Packing
5. FAQ
Q1 : Quels sont les deux principaux types de machines d’emballage sous blister ?
Les deux principaux types sont les machines d’emballage sous blister à plaques plates et les machines d’emballage sous blister à rouleaux et plaques. Elles représentent les principales voies technologiques de l’emballage sous blister moderne pour répondre aux différents besoins de production.
Q2 : Quels types de produits peuvent être emballés à l’aide d’une machine d’emballage sous blister ?
Elle est largement utilisée pour les comprimés et capsules pharmaceutiques, les gélules molles, les vitamines, les compléments alimentaires, les ampoules, les seringues et autres petits produits médicaux, ainsi que certains biens de consommation nécessitant un emballage hygiénique et inviolable.
Q3 : Pourquoi la synchronisation est-elle si importante dans une machine d’emballage sous blister ?
Parce que plusieurs stations sont étroitement connectées, même un léger décalage de synchronisation ou de positionnement peut provoquer des défauts tels que des comprimés manquants, un mauvais alignement ou un mauvais scellage. La synchronisation garantit que toutes les stations fonctionnent comme un système unifié.
Q4 : Quel est le rôle des moteurs servo dans les machines d’emballage sous blister à rouleaux et plaques ?
Les moteurs servo fournissent un contrôle précis de la position, de la vitesse et du couple grâce à un système de rétroaction en boucle fermée. Ils garantissent une alimentation précise, une pression de scellage stable, une découpe précise et un mouvement coordonné entre toutes les stations.
Q5 : Quelles stations de la machine d’emballage sous blister à rouleaux et plaques DPH-270Max utilisent des moteurs servo ?
Les stations entraînées par servo comprennent la traction de formage, la station de traction de formage, la station de thermoscellage, la station de traction de découpe, la station de découpe et la station de manipulateur, garantissant un fonctionnement coordonné et précis à grande vitesse.
