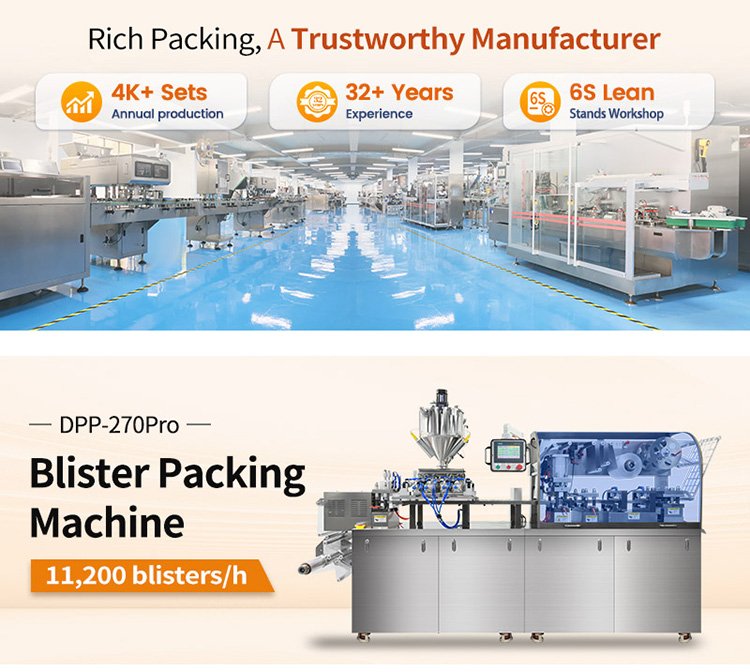

Machine d'emballage sous blister DPP-270Pro

Machine d'emballage sous blister DPP-270Pro

Guide complet des machines de conditionnement sous blister liquide : 5 avantages clés, flux de travail complet et applications industrielles

Introduction

Dans les industries pharmaceutique, nutraceutique, alimentaire et cosmétique, les liquides, pâtes, gels et matériaux à haute viscosité posent depuis longtemps des défis spécifiques en matière de conditionnement. Contrairement aux comprimés et gélules, les matériaux fluides sont très sensibles à la précision du remplissage, aux variations de température et à la stabilité du scellage. Parmi les difficultés courantes rencontrées en production, on peut citer les coulures lors du remplissage, les dosages irréguliers, la solidification ou la stratification du matériau, les longs arrêts de production pour le remplacement des moules et l'impossibilité de s'adapter aux blisters à cavité profonde. Ces problèmes entraînent directement des taux de rebut élevés, une faible productivité et même le non-respect des normes réglementaires du secteur.

Une machine de conditionnement sous blister spécialement conçue pour les liquides est la solution idéale à ces défis. Contrairement aux équipements de conditionnement sous blister classiques pour produits solides, cette machine spécialisée intègre un remplissage précis, un contrôle constant de la température du matériau, un formage stable et un scellage fiable dans un flux de travail entièrement automatisé, répondant ainsi aux principaux problèmes liés au conditionnement des produits liquides. Ce guide détaille les principes de fonctionnement, les avantages techniques, les cas d'application et les questions fréquentes concernant les équipements de conditionnement sous blister pour liquides, afin d'aider les responsables de production et les décideurs à choisir la solution de conditionnement la mieux adaptée à leurs lignes de production.

Qu'est-ce qu'une machine de conditionnement sous blister liquide ?

Une machine de conditionnement sous blister pour liquides est un appareil entièrement automatisé conçu exclusivement pour les produits liquides, pâteux et gélifiés. Elle réalise l'intégralité du processus de conditionnement, depuis le thermoformage des alvéoles jusqu'à la découpe, en passant par le remplissage précis, le scellage et le poinçonnage, le tout sur une seule ligne de production continue.

La principale différence entre cet équipement et une machine de conditionnement sous blister traditionnelle pour produits solides réside dans son optimisation spécifique pour les produits liquides. Les machines de conditionnement sous blister standard privilégient l'alimentation et le positionnement des produits solides, tandis que les modèles dédiés aux liquides privilégient la précision du remplissage, la conception anti-goutte, la stabilité thermique du produit et l'adaptabilité du formage aux différentes caractéristiques des fluides. Compatible avec une large gamme de produits, notamment les solutions buvables fluides, le miel à haute viscosité, la pâte à tartiner chocolatée épaisse, la confiture, le beurre, les sérums cosmétiques et les gels pharmaceutiques, cet équipement est essentiel pour le conditionnement unitaire de liquides dans la production moderne.

5 avantages techniques clés de notre machine d'emballage sous blister pour liquides

Pour résoudre les principaux problèmes liés au conditionnement des liquides, notre machine est conçue avec des structures innovantes et des composants de précision à la pointe de l'industrie, garantissant une production stable, efficace et conforme aux normes pour nos clients du monde entier. Vous trouverez ci-dessous une description détaillée de ses principaux atouts techniques :

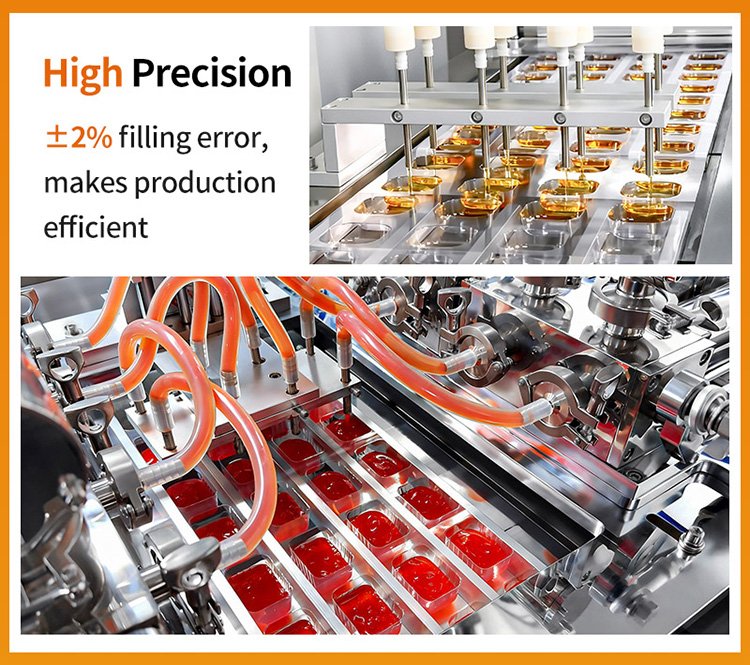

1. Doseur de pompe de remplissage personnalisable avec fonction de rétro-aspiration (précision de remplissage de ±0,1 %)

Le système de remplissage est le cœur d'une machine de conditionnement sous blister pour liquides, car il détermine directement la précision du dosage, le taux de conformité des produits et la propreté de l'emballage. Les propriétés physiques des différents liquides varient considérablement : les solutions buvables, comme l'eau, présentent une excellente fluidité, tandis que le miel, le beurre et la pâte à tartiner au chocolat ont une viscosité élevée et une faible fluidité. Quant aux sérums pharmaceutiques de grande valeur, ils exigent une précision de remplissage extrêmement rigoureuse. Une seule pompe de remplissage ne peut répondre à tous ces besoins divers ; c'est pourquoi nous proposons des solutions de pompage entièrement personnalisables pour chaque client.

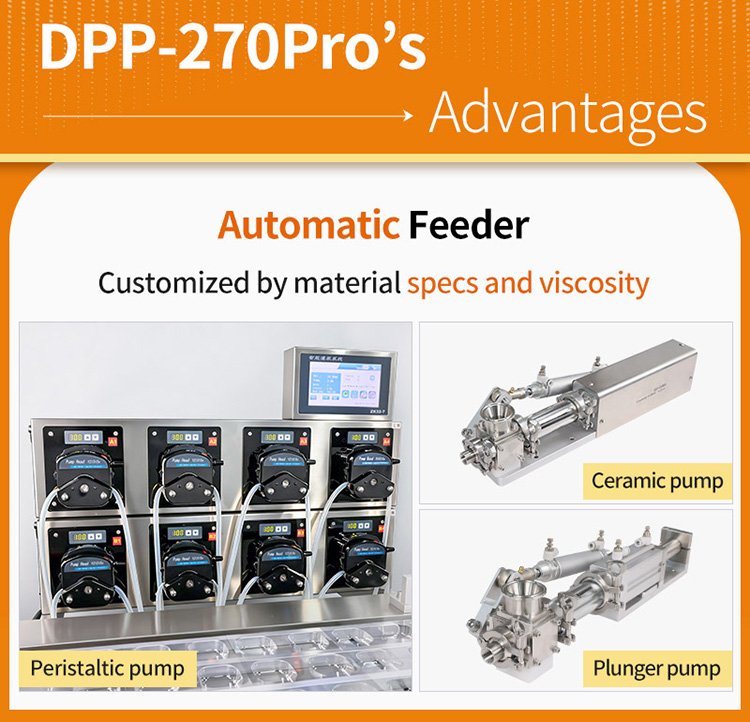

Notre système de remplissage est compatible avec trois types de pompes professionnelles, toutes dotées d'un système d'aspiration fiable. Ce système crée une aspiration par dépression au niveau de la buse dès la fin du remplissage, évitant ainsi les coulures, les écoulements et les adhérences aux parois. Il garantit également une surface de blister propre et exempte de contamination, et élimine les pertes de produit dues aux défauts de scellage et aux résidus de produit.

• Pompe péristaltique Idéal pour les produits fluides, tels que les solutions buvables pharmaceutiques, les sérums à faible viscosité et les solutions aqueuses. Sa conception sans contact facilite le démontage et le nettoyage, répondant ainsi aux exigences d'hygiène des industries pharmaceutique et agroalimentaire.

• Pompe à piston Spécialement conçue pour les produits à haute viscosité, tels que le miel, la crème, la pâte à tartiner au chocolat et les sauces épaisses, cette pompe offre une puissance de remplissage élevée et stable, garantissant un volume constant même pour les produits les plus visqueux, sans risque de colmatage ni d'alimentation irrégulière. Elle est ainsi parfaitement adaptée aux machines de conditionnement sous blister pour le miel ou le chocolat.

• Pompe en céramique Solution de choix pour les applications de remplissage ultra-précises, telles que les liquides pharmaceutiques de grande valeur, les sérums à principes actifs et les produits cosmétiques de précision. Elle offre une précision de remplissage inégalée de ±0,1 %, garantissant un dosage constant pour chaque blister et une conformité totale aux exigences réglementaires pharmaceutiques les plus strictes.

Que vous ayez besoin d'une configuration standard ou d'une solution personnalisée pour des matériaux spéciaux, notre système de remplissage peut être adapté à vos besoins de production précis, garantissant des résultats de remplissage parfaits pour chaque produit.

2. Cuve de contrôle de température intelligente à trois couches pour matériaux à haute viscosité

Pour les produits à haute viscosité sensibles à la température, le maintien de propriétés stables est indispensable à un remplissage homogène et à un conditionnement de qualité. Des produits comme le miel, le beurre, le chocolat, la confiture et les gels sont extrêmement sensibles aux variations de température : même une légère baisse peut entraîner une augmentation de la viscosité, une solidification du produit, une stratification des ingrédients ou une fluidité irrégulière, ce qui provoque directement des imprécisions de remplissage, l’obstruction des buses et une qualité de produit inconstante. Pour les produits pharmaceutiques et nutraceutiques thermosensibles, une température excessive peut même endommager les principes actifs et rendre le produit inefficace.

Pour résoudre ce problème crucial, notre machine de conditionnement sous blister pour liquides est équipée d'un cylindre innovant à trois couches à contrôle intelligent de la température, une conception exclusive optimisée pour le conditionnement de produits liquides. Ce cylindre adopte une structure d'isolation thermique constante de type sandwich, associée à un système de contrôle intelligent de la température de haute précision, afin de maintenir le produit à une température stable et définie tout au long du processus de production.

Cette conception offre deux avantages majeurs : premièrement, elle maintient la viscosité et la fluidité des liquides, pâtes et gels de manière constante, évitant ainsi la solidification, la précipitation, la stratification et les problèmes de fluidité liés aux variations de température. Elle garantit un remplissage continu et régulier, sans obstruction, sans accumulation de produit sur les parois ni formation de filaments, et améliore significativement la précision du remplissage et la stabilité de l’emballage. Deuxièmement, le contrôle précis de la température évite la surchauffe, préservant ainsi les propriétés chimiques et physiques du produit, notamment les principes actifs pharmaceutiques, la saveur des produits alimentaires et la stabilité des formules cosmétiques.

Ce système de contrôle de la température permet à nos équipements de fonctionner de manière exceptionnelle dans les scénarios d'emballage de matériaux à haute viscosité, qu'il s'agisse d'une machine d'emballage sous blister pour le beurre destiné aux produits laitiers, d'une machine d'emballage sous blister pour la confiture destinée aux pâtes à tartiner aux fruits ou d'une machine d'emballage sous blister pour le miel destiné aux produits à base de miel naturel.

3. Positionnement du mandrin et réglage par volant externe pour 4 stations clés

Les stations de formage, de thermoscellage, d'indentation et de découpe constituent les quatre unités de travail principales d'une machine à blisters. La précision d'alignement de ces stations influe directement sur la qualité du produit final, l'efficacité de la production et la facilité d'utilisation. Les machines à blisters traditionnelles nécessitent souvent l'ouverture du film protecteur, le démontage de pièces et des réglages répétés lors de l'ajustement de l'alignement des stations, ce qui entraîne des temps d'arrêt importants, des exigences techniques élevées pour les opérateurs et un risque de désalignement lors de la production à grande vitesse.

Notre machine de conditionnement sous blister pour miel est équipée d'un système de positionnement de mandrin de haute précision pour ses quatre stations principales. Chaque station est positionnée à l'aide d'un mandrin de haute précision afin de garantir une précision d'alignement stable, même lors d'un fonctionnement prolongé à haute vitesse, évitant ainsi tout écart de positionnement et tout défaut de produit. De plus, tous les réglages s'effectuent via la molette externe, sans avoir à ouvrir le capot de la machine ni à l'arrêter de façon prolongée.

Cette conception ergonomique simplifie considérablement l'alignement des stations et le réglage des paramètres. Même les opérateurs novices peuvent rapidement effectuer un positionnement précis grâce à des instructions simples, ce qui réduit le seuil technique d'utilisation des équipements. Elle minimise également les temps d'arrêt liés au réglage des formats ou à la mise au point des lignes de production, améliorant ainsi l'efficacité globale (OEE) de votre ligne de production.

4. Conception modulaire du moule avec système de changement rapide en 10 minutes

Dans la production moderne, de plus en plus de fabricants doivent gérer des commandes de production en petites séries et aux spécifications multiples. Par exemple, les usines de condiments doivent alterner entre différentes spécifications d'emballage pour le ketchup et les sauces, et les usines pharmaceutiques doivent adapter leur production aux différents dosages de solutions buvables. Le principal inconvénient de ce processus réside dans le temps considérable nécessaire au remplacement des moules : les machines de blister automatiques traditionnelles mettent souvent une à deux heures, voire plus, pour remplacer un jeu complet de moules, ce qui immobilise fortement le temps de production et réduit la flexibilité de la ligne.

Pour résoudre ce problème, notre machine à blisters à plaques plates adopte une conception de moule modulaire innovante, associée à un rail de guidage intégré en alliage d'aluminium et à une structure d'installation à connexion rapide par fente extractible. Cette conception révolutionne le processus traditionnel et complexe de remplacement des moules : les opérateurs peuvent effectuer le démontage et l'installation de l'ensemble des moules en 10 minutes, sans outillage professionnel complexe, et la précision de positionnement est pleinement garantie après remplacement.

Cette fonction de changement rapide de moule réduit considérablement le temps de transition entre différents produits et spécifications, ce qui rend la ligne de production plus flexible et adaptable. Elle est particulièrement adaptée aux machines de conditionnement sous blister pour ketchup, confiture et autres équipements nécessitant des changements de produits fréquents, permettant ainsi aux fabricants de répondre rapidement aux variations de commandes et aux demandes du marché, et d'optimiser l'utilisation de leur capacité de production.

5. Came à rainure personnalisée pour une profondeur de formage maximale de 30 mm

La profondeur de formage de l'alvéole du blister détermine directement les formes de produits compatibles avec la machine de conditionnement sous blister. Les équipements traditionnels ont généralement une profondeur de formage de seulement 10 à 15 mm, ce qui ne convient qu'aux produits à faible profondeur d'alvéole et ne permet pas le conditionnement de liquides en grande quantité, de pots de beurre, de confitures ou de pâtes de formes spéciales nécessitant des alvéoles profondes. Cette limitation freine considérablement le développement et l'expansion des produits des fabricants.

Notre machine de conditionnement sous blister liquide utilise une structure à cames rainurées spécialement conçue, qui augmente la course des moules supérieur et inférieur et permet la personnalisation des moules de formage secondaires. Grâce à cette conception innovante, la profondeur de formage maximale de l'équipement atteint 30 mm, ce qui facilite le formage de cavités profondes et garantit l'uniformité et la stabilité de l'épaisseur des parois lors du formage en profondeur, évitant ainsi les problèmes tels que la rupture du film et le formage irrégulier.

Cette avancée technique majeure élargit considérablement le champ d'application de l'équipement. Qu'il s'agisse de conditionnements liquides unitaires à forte dose, de pots à beurre profonds ou de produits pâteux de formes spéciales, notre machine de conditionnement sous blister peut les traiter facilement, offrant ainsi davantage de possibilités pour l'innovation de vos produits et la conception de vos emballages.

Processus de fonctionnement étape par étape d'une machine de conditionnement sous blister de liquides

L'ensemble du processus de fabrication de notre machine de conditionnement sous blister pour liquides est entièrement automatisé, continu et stable, et respecte pleinement les normes de production BPF et de sécurité alimentaire. Le flux de travail détaillé est le suivant :

1. Déroulement du film de formage : Le film de formage en plastique de qualité alimentaire/médicale (PVC, PET, PP ou autres matériaux composites) est automatiquement déroulé et acheminé vers la station de formage à une vitesse constante grâce au mécanisme de traction de précision, assurant une alimentation stable du film sans déviation.

2. Thermoformage : Le film de formage est chauffé uniformément jusqu’à ramollissement, puis la cavité de la vésicule de forme et de profondeur spécifiées est formée par pressage positif ou par thermoformage sous vide. La structure à came rainurée sur mesure garantit un formage précis, même pour des cavités profondes jusqu’à 30 mm.

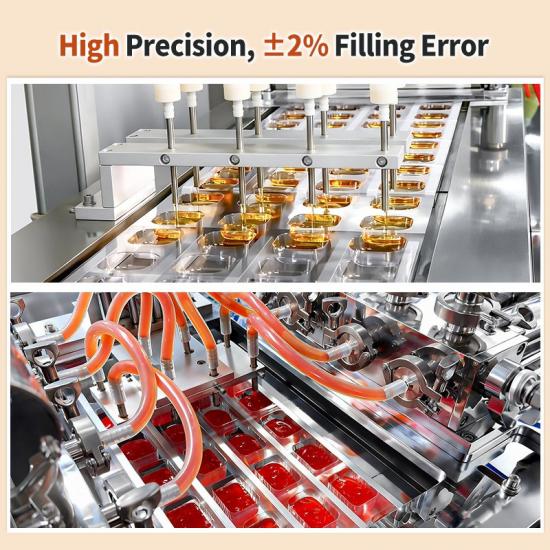

3. Remplissage de précision : Les alvéoles formées sont acheminées avec précision vers la station de remplissage. Le système de pompage sur mesure remplit chaque alvéole avec le liquide, la pâte ou le gel de manière quantitative, grâce à une fonction d’aspiration qui évite les coulures et les écoulements. Le cylindre à trois couches de contrôle de température garantit la stabilité des propriétés du matériau tout au long du processus de remplissage.

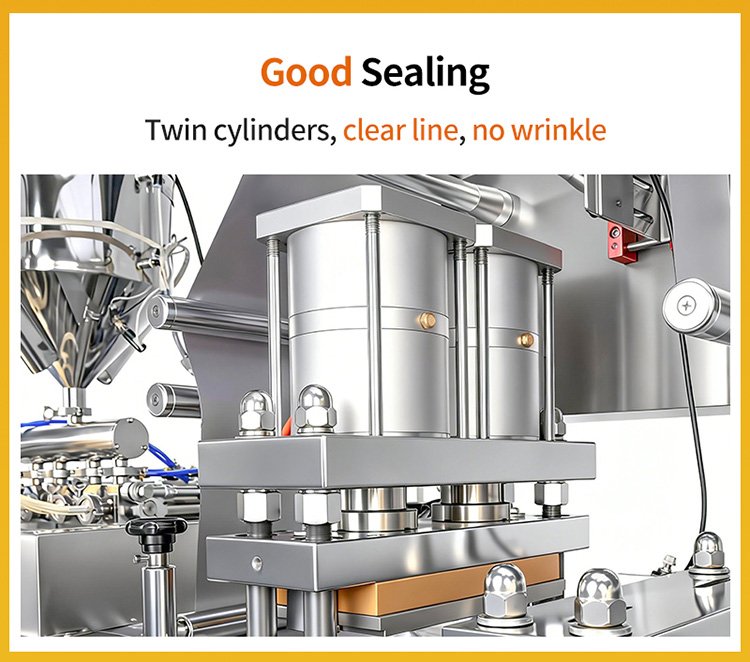

4. Déroulage et thermoscellage du film de scellage : Le film de scellage (feuille d’aluminium, film composite, etc.) est automatiquement déroulé et appliqué sur la plaquette thermoformée. La station de thermoscellage applique une température et une pression précises pour sceller hermétiquement le film de scellage et le film de formage, garantissant ainsi l’étanchéité et protégeant le contenu de l’humidité, de l’oxydation et de la contamination.

5. Indentation : La station d'indentation presse des lignes de déchirure faciles sur la feuille blister scellée selon les spécifications définies, ce qui est pratique pour les utilisateurs finaux de déchirer et d'utiliser le produit unitaire.

6. Découpe à l'emporte-pièce : La station de découpe à l'emporte-pièce découpe la feuille blister continue en cartes blister finies de la taille et de la forme définies, avec des bords nets et sans bavures.

7. Collecte des produits finis et recyclage des déchets : Les produits finis conformes sont automatiquement collectés et acheminés vers l'étape de production suivante (telle qu'une machine à encartonner), tandis que les déchets de bord sont automatiquement enroulés et recyclés, réduisant ainsi le gaspillage de matériaux.

Tout au long du processus, le système de positionnement du mandrin assure l'alignement précis de chaque station, le système de contrôle PLC surveille les paramètres de fonctionnement en temps réel et l'équipement dispose de multiples fonctions de protection de sécurité pour assurer une production continue stable, sûre et efficace.

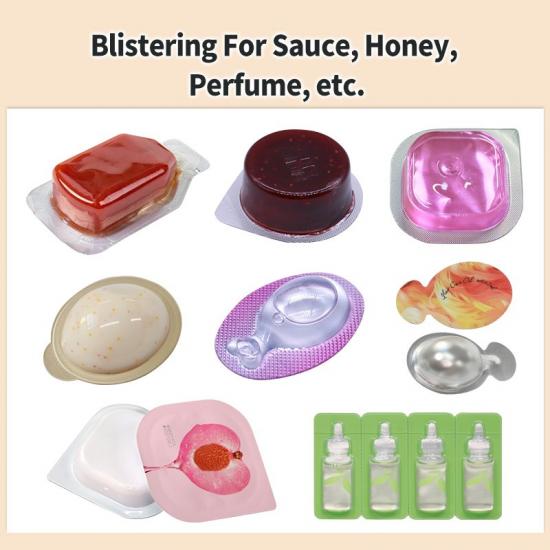

Principales applications industrielles de la machine d'emballage sous blister liquide

Grâce à sa conception flexible, sa haute précision et sa grande adaptabilité, notre machine est largement utilisée dans de nombreux secteurs industriels, couvrant la quasi-totalité des besoins en conditionnement unitaire de liquides et de pâtes :

Industrie pharmaceutique

Elle est généralement utilisée pour le conditionnement de solutions buvables, de pommades à usage externe, de gels pour la gorge, de médicaments liquides et de préparations pharmaceutiques unidose. La pompe en céramique de haute précision garantit un dosage précis, sa structure entièrement fermée répond aux exigences de production des BPF (Bonnes Pratiques de Fabrication) et la traçabilité complète des données de production assure une conformité totale avec les exigences réglementaires strictes de l'industrie pharmaceutique.

Industrie nutraceutique et des aliments santé

Adaptée au miel, à la gelée royale, aux gels nutritionnels, aux sérums oraux, aux produits à base de propolis et autres compléments alimentaires, notre machine de conditionnement sous blister pour miel est reconnue par les fabricants de compléments alimentaires du monde entier. Son système de contrôle de température à trois couches préserve les principes actifs et son conditionnement en doses unitaires améliore la praticité et la durée de conservation.

Industrie alimentaire et des condiments

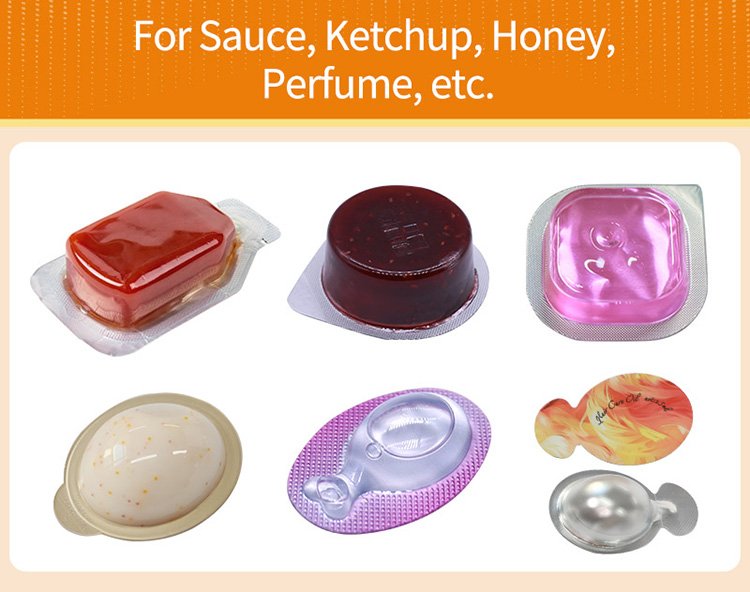

Idéale pour le conditionnement de confitures, beurre, ketchup, vinaigrettes, pâtes à tartiner au chocolat, assaisonnements liquides et autres produits alimentaires. Son système de changement rapide de moules s'adapte à une production multi-spécifications et multi-saveurs. Les pièces en contact avec le produit, fabriquées en matériaux de qualité alimentaire, répondent aux normes internationales de sécurité alimentaire. Enfin, son système de remplissage et de scellage fiable garantit l'absence de fuites et une longue durée de conservation. Que vous ayez besoin d'une machine de conditionnement sous blister pour ketchup, confiture, beurre ou chocolat, notre équipement vous offre la solution idéale.

Industrie cosmétique et des produits chimiques d'usage courant

Utilisé pour le conditionnement de sérums faciaux unidoses, d'huiles essentielles, d'essences capillaires, d'échantillons de lotions et autres produits cosmétiques. Le remplissage de haute précision garantit un dosage constant, le blister lisse préserve la qualité du produit et le format unidoses réduit les risques de contamination lors de son utilisation.

Conclusion

Pour les fabricants de produits liquides, pâteux et gélifiés, une machine de conditionnement sous blister haute performance est bien plus qu'un simple équipement de production : c'est un facteur clé pour améliorer la qualité des produits, l'efficacité de la production et la compétitivité sur le marché. Notre machine de conditionnement sous blister, grâce à sa précision de remplissage inégalée, son contrôle précis de la température, sa simplicité d'utilisation, son changement de moule rapide et sa grande flexibilité de formage, résout tous les problèmes liés au conditionnement de produits liquides et vous aide à atteindre une production efficace, stable et conforme aux réglementations.

Si vous souhaitez en savoir plus sur la solution personnalisée de cette machine pour vos produits, ou si vous souhaitez obtenir un manuel de paramètres détaillé et une étude de cas, n'hésitez pas à contacter notre équipe technique ; nous vous fournirons une solution d'emballage professionnelle sur mesure.

FAQ

Q1 : À quels types de matériaux la machine d'emballage sous blister liquide convient-elle ?

Notre équipement convient à la quasi-totalité des liquides, pâtes, gels et produits à haute viscosité, notamment les solutions buvables pharmaceutiques, le miel, la confiture, le beurre, le ketchup, la pâte à tartiner au chocolat, les sérums cosmétiques, les pommades, etc. Nous pouvons également personnaliser le système de remplissage et le système de contrôle de la température en fonction des propriétés spécifiques de vos produits.

Q2 : Quelle est la précision de remplissage de l'équipement ?

Grâce à notre pompe en céramique de haute précision, la précision de remplissage atteint ±0,1 %, répondant ainsi aux exigences strictes des industries pharmaceutique et agroalimentaire haut de gamme. Pour différents types de pompes, nous garantissons une précision de remplissage parmi les meilleures du secteur.

Q3 : La température du fût de matériau peut-elle être réglée librement ?

Oui, le cylindre à contrôle de température intelligent à trois couches prend en charge le réglage numérique de la température et le contrôle de la température constante, et la plage de température peut être ajustée librement en fonction des besoins du matériau, pour s'adapter à différents matériaux thermosensibles et à haute viscosité.

Q4 : Combien de temps faut-il pour remplacer un jeu complet de moules ?

Grâce à notre conception modulaire à changement rapide de moules, un seul opérateur peut effectuer le remplacement et le positionnement de l'ensemble des moules en 10 minutes, sans outils professionnels complexes.

Q5 : Quelle est la profondeur de formage maximale de l'équipement ?

Notre structure de came à rainure personnalisée supporte une profondeur de formage maximale de 30 mm, et nous pouvons également personnaliser le schéma de formage en fonction des exigences spécifiques de conception de blister de votre produit.

Q6 : Cette machine de conditionnement sous blister répond-elle aux exigences des BPF pour la production pharmaceutique ?

Oui, l'équipement est conçu conformément aux normes BPF. Les pièces en contact avec les matières sont fabriquées à partir de matériaux de qualité alimentaire/médicale. Sa structure entièrement fermée, sans zones d'accès difficiles, facilite le nettoyage et la désinfection, et répond pleinement aux exigences de production des industries pharmaceutique et agroalimentaire.

Q7 : Fournissez-vous un service après-vente à l'étranger ?

Oui, nous disposons d'une équipe de service après-vente professionnelle capable d'assurer l'installation, la mise en service, la formation à l'utilisation et la maintenance sur site, partout dans le monde. Nous avons également un centre de service aux États-Unis pour une assistance locale plus rapide.

Q8 : Quel est le délai de livraison de l'équipement ?

Pour les modèles standard de machines de conditionnement sous blister pour liquides, la livraison est possible sous 10 jours. Pour les modèles personnalisés, nous vous fournirons un calendrier de livraison précis en fonction de vos exigences et respecterons scrupuleusement les délais contractuels.
