Machine d'emballage sous blister
| Capacité maximale | 4 800 paquets/heure |
| Plage de traction | 30-220 mm |
| Surface de formage maximale | 330*180 mm |
| Profondeur de formage maximale | 40 mm |
| Pouvoir de thermoscellage | 3,5 kW |
| Alimentation | AC380V 220V 50Hz/60Hz |
| Dimension | 3500*1500*1800 mm |
Vous souhaitez en savoir plus sur ce produit ?
ENVOYER UN
MESSAGE
Quelque chose n'est pas clair ?
N'hésitez pas à me contacter, je serai ravi de répondre à toutes vos questions.
Machine d'emballage sous blister : Flux de travail et principaux avantages pour l'emballage industriel
Dans les secteurs pharmaceutique, électronique grand public et de la quincaillerie, l'emballage sous blister est devenu incontournable grâce à son excellente protection des produits, sa visibilité optimale et sa facilité de transport. Selon Market Research Future, le marché mondial de l'emballage sous blister devrait croître à un TCAC de 5,2 % entre 2023 et 2030, les applications pharmaceutiques et électroniques grand public représentant plus de 70 % de la demande. Pour les fabricants à la recherche de solutions d'emballage performantes, conformes aux normes et fiables, une machine d'emballage sous blister haute performance constitue un investissement stratégique qui influe directement sur l'efficacité de la production, la qualité des produits et la compétitivité sur le marché.

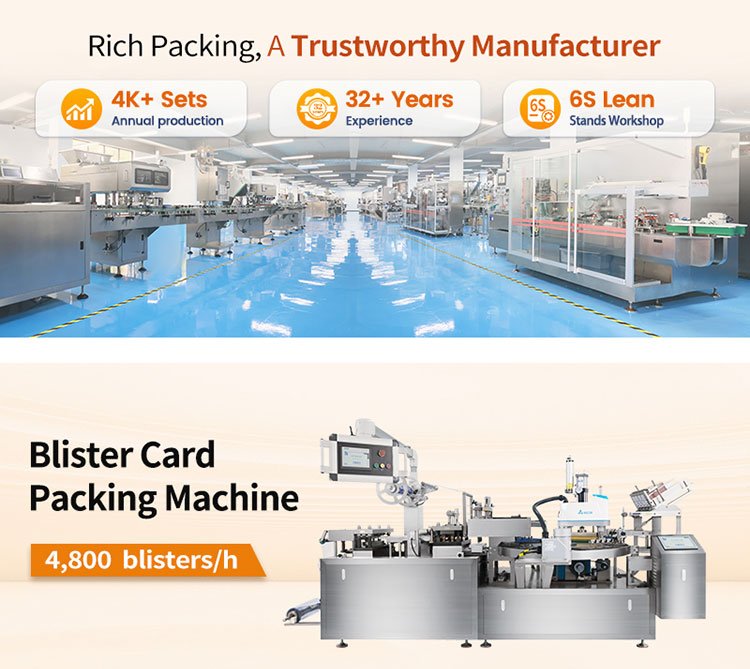

Guangdong Rich Packing Machinery Co., Ltd., fabricant leader de machines pour l'industrie pharmaceutique et le conditionnement, fort de plus de 32 ans d'expertise, a conçu une machine de conditionnement sous blister à la pointe de la technologie. Cette machine intègre une technologie d'automatisation avancée, des normes de conformité strictes et une grande polyvalence. Elle répond non seulement aux exigences des BPF (Bonnes Pratiques de Fabrication) de l'industrie pharmaceutique, mais s'adapte également aux besoins de conditionnement de batteries, de composants électroniques, de petits outils et d'autres produits industriels. Nous présentons ci-dessous les principales applications, le processus de fabrication, les avantages techniques et la valeur ajoutée de cette machine de conditionnement sous blister, offrant ainsi un guide complet aux fabricants et acheteurs du monde entier.

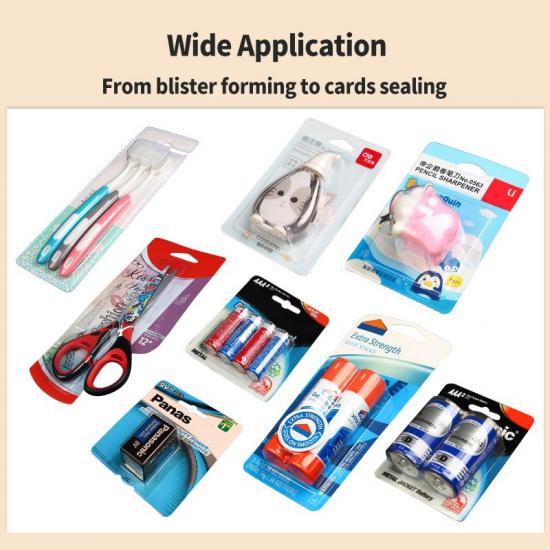

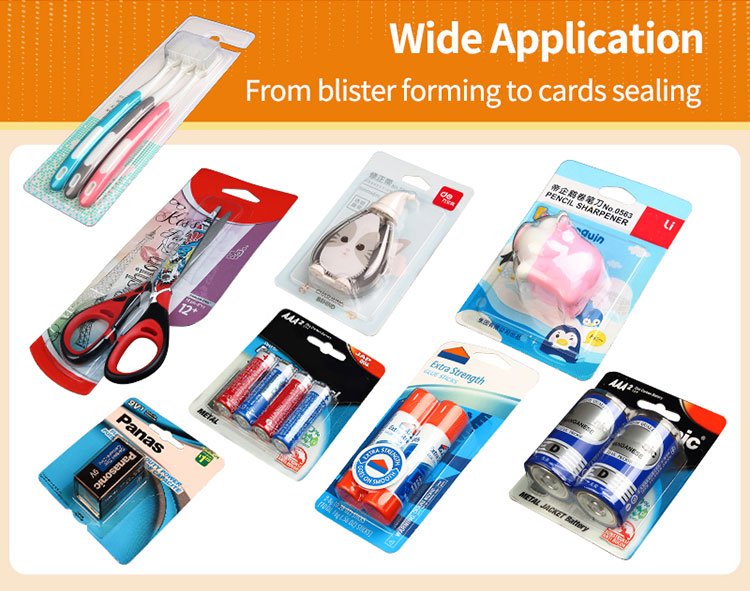

Principales applications de la machine de conditionnement sous blister : au-delà du conditionnement pharmaceutique
La machine à blisters est un équipement d'emballage polyvalent conçu pour sceller les produits dans des blisters en plastique (PVC/PET) et des cartes en papier, formant ainsi un emballage protecteur étanche. Ses applications couvrent de nombreux secteurs, notamment :
1. Industrie de l'électronique 3C et des batteries
Solution fiable pour le conditionnement de petits composants électroniques (connecteurs, résistances, diodes, etc.) et de divers types de piles (piles boutons, batteries lithium-ion, piles cylindriques). Spécialisée dans le scellage de cartes pour piles, cette machine forme un joint étanche à l'humidité et antistatique qui protège les composants électroniques et les piles sensibles des agressions extérieures, garantissant ainsi leurs performances pendant le stockage et le transport. La carte blister rigide prévient également toute déformation du produit ou tout court-circuit dû aux chocs.
2. Industrie de la petite quincaillerie et des articles de première nécessité
Idéale pour le conditionnement de petites pièces de quincaillerie (vis, écrous, boulons), de fournitures de bureau (épingles, agrafes) et d'articles de première nécessité (éponges cosmétiques, petits outils). Ses moules personnalisables permettent le conditionnement de produits de formes irrégulières, tandis que le scellage étanche des blisters empêche la perte ou la dispersion des petits articles, optimisant ainsi l'efficacité du conditionnement et la présentation des produits.
3. Industrie agroalimentaire
Utilisée pour le conditionnement de petits produits alimentaires tels que les bonbons, les chewing-gums et les sachets de café instantané, cette machine utilise des matériaux de qualité alimentaire et une technologie de scellage précise qui garantissent la sécurité alimentaire, isolent l'oxygène et l'humidité et préservent la fraîcheur du produit. L'emballage sous blister améliore également la visibilité du produit en rayon, stimulant ainsi l'intention d'achat.
Le flux de travail scientifique de la machine d'emballage sous blister : 11 étapes pour un emballage parfait
La machine d'emballage sous blister assure un conditionnement automatisé et standardisé grâce à un flux de travail précis et séquentiel. Chaque étape est conçue pour garantir la qualité de la formation du blister, la précision du positionnement du produit et la fiabilité du scellage. Vous trouverez ci-dessous le détail des 11 étapes principales du flux de travail :
Étape 1 : Déroulement du rouleau de PVC/PET
Le processus commence par le déroulement du matériau d'emballage brut — généralement un film PVC ou PET en rouleau — depuis le support. La machine est équipée d'un système de contrôle de tension qui maintient une vitesse d'alimentation du film stable, évitant ainsi les plis et les déchirures. Ceci garantit une épaisseur et une planéité uniformes du blister, condition essentielle à la mise en forme ultérieure. Le PVC est privilégié pour son faible coût et sa bonne formabilité, tandis que le PET convient aux emballages résistants aux hautes températures ou respectueux de l'environnement.
Étape 2 : Préchauffage
Le film PVC/PET déroulé est introduit dans la zone de préchauffage, où il est chauffé à une température de 80 à 120 °C (réglable selon le type de matériau). Le préchauffage assouplit le film, améliorant sa plasticité et le préparant au moulage. La température est contrôlée avec précision par un automate programmable (PLC), avec une marge d'erreur de ±1 °C, afin d'éviter toute dégradation du matériau ou un moulage défectueux.

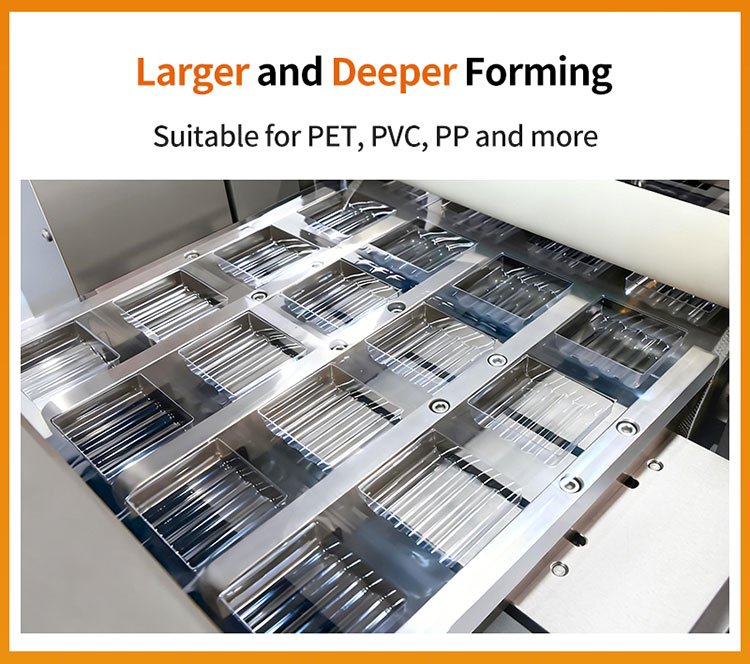

Étape 3 : Moulage (Formation de cloques)
Le film préchauffé est acheminé vers la station de moulage où il est pressé dans la forme de blister souhaitée à l'aide d'un moule et d'un système d'aspiration sous vide. Le moule est adapté à la taille et à la forme du produit : il peut s'agir d'une cavité unique pour les grands produits ou de plusieurs cavités pour les petits articles (par exemple, plusieurs comprimés ou piles). La force d'aspiration sous vide (réglable via l'écran tactile) garantit une adhérence parfaite du film au moule, formant ainsi un blister lisse et précis, aux bords nets et sans déformation. Cette étape est cruciale pour assurer un maintien optimal du produit lors des étapes suivantes.

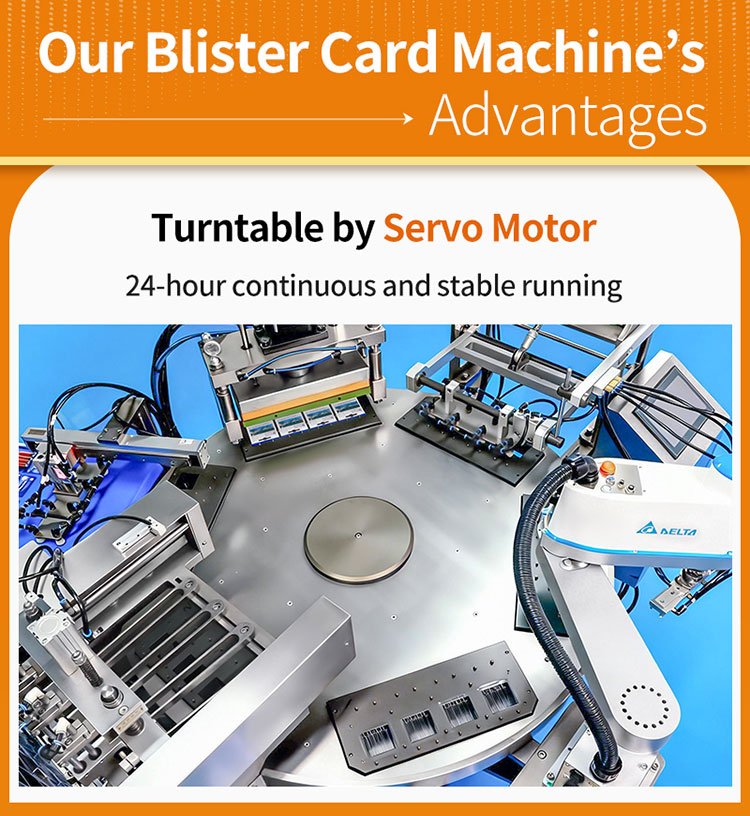

Étape 4 : Traction du servomoteur
Après moulage, le film blister est tiré vers l'avant par un système de traction à servomoteur. Ce servomoteur assure un contrôle précis et continu de la vitesse, synchronisant ainsi l'avance du film avec les opérations de moulage, de perforation et de scellage. Cette synchronisation élimine tout jeu ou étirement du film, garantissant un positionnement précis de chaque blister par rapport aux stations de traitement suivantes. La haute précision du servomoteur (erreur de positionnement ≤ 0,02 mm) assure un espacement régulier des blisters et une uniformité d'emballage.
Étape 5 : Collecte des rouleaux usagés
Lors du moulage, les chutes de film autour des alvéoles sont séparées et collectées par un système d'enroulement automatique. Ce système évite l'accumulation de déchets sur la ligne de production, réduisant ainsi la fréquence du nettoyage manuel et améliorant l'hygiène de l'atelier. Les déchets collectés sont recyclables, ce qui réduit le gaspillage de matériaux et l'impact environnemental, conformément aux tendances de la production durable.

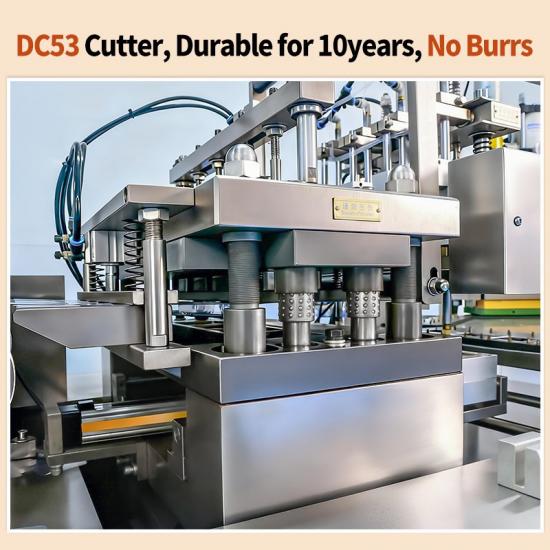

Étape 6 : Perforation des ampoules en plastique
Le film blister alvéolé est ensuite acheminé vers la station de découpe, où une matrice de précision le découpe en blisters individuels. Le processus de découpe est synchronisé avec la traction du servomoteur, garantissant des bords nets et sans bavures sur chaque blister.

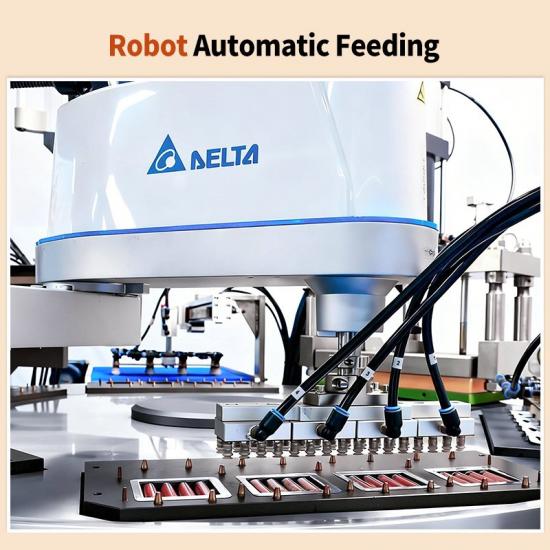

Étape 7 : Le bras robotisé prélève les ampoules et les place dans les moules de la piste.
Un bras robotisé automatisé, muni de ventouses, prélève les blisters perforés et les place dans des moules prépositionnés. Ce bras robotisé opère avec une grande précision (précision de positionnement répétitive ≤ 0,1 mm), garantissant un alignement parfait de chaque blister dans son emplacement et évitant ainsi tout désalignement lors de la mise en place et du scellage. Cette étape remplace la mise en place manuelle des blisters, réduisant les coûts de main-d'œuvre et les erreurs humaines, tout en améliorant la productivité.
Étape 8 : Zone de chargement manuel
Au poste de chargement manuel, les opérateurs placent les produits (comprimés, piles, composants) dans les alvéoles des blisters. Ce poste est conçu de manière ergonomique afin de réduire la fatigue des opérateurs lors des longues journées de travail. Pour une production à haut volume, la machine peut être équipée en option d'un système d'alimentation automatique (personnalisable selon le type de produit) afin d'optimiser l'automatisation et de réduire la dépendance à la main-d'œuvre.

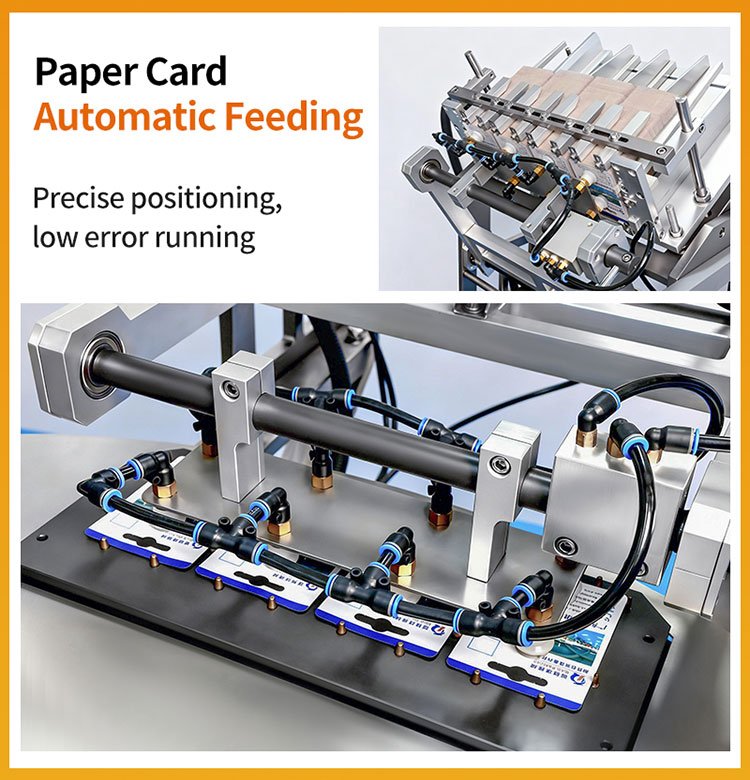

Étape 9 : Alimentation automatique des cartes papier
Pendant le chargement des produits sous blister, le système d'alimentation automatique de la machine distribue des fiches pré-imprimées (avec informations produit, logos ou codes-barres) vers la station de scellage. La vitesse d'alimentation des fiches est synchronisée avec le flux de blisters et de produits, garantissant ainsi que chaque blister soit associé à une fiche. Le système utilise un capteur photoélectrique pour détecter la disponibilité des fiches, évitant ainsi les erreurs d'alimentation ou les fiches manquantes.

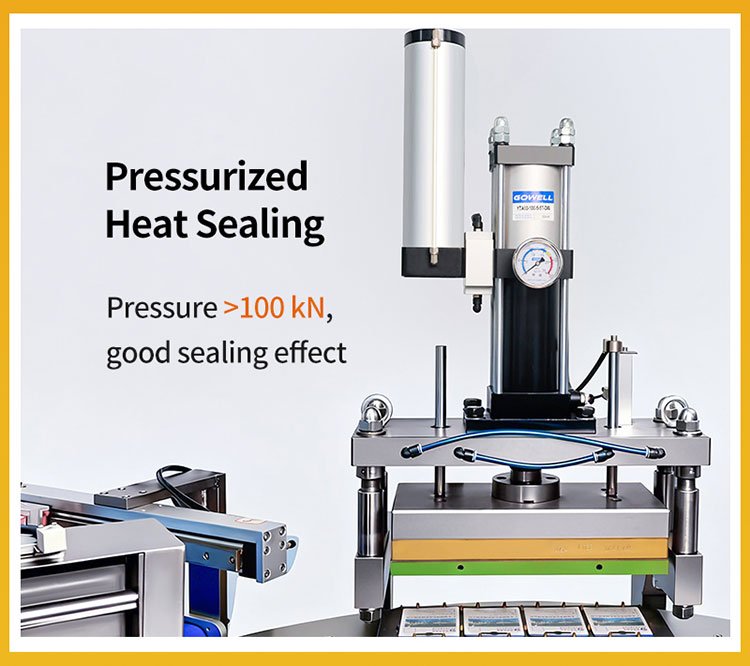

Étape 10 : Scellage des blisters en plastique et des cartes en papier
Les blisters (contenant les produits) et les cartes en papier sont acheminés vers le poste de scellage, où ils sont scellés ensemble par thermoscellage. La machine de scellage de blisters est équipée d'un système de contrôle précis de la température et de la pression, avec une température de scellage réglable entre 100 et 160 °C et une pression entre 0,3 et 0,6 MPa. Le temps de scellage est contrôlé par un automate programmable, garantissant un scellage étanche et uniforme, résistant au décollement et aux fuites. Pour les emballages de batteries, cette étape crée une barrière étanche à l'humidité qui protège la batterie des agressions extérieures, tandis que pour les produits pharmaceutiques, elle assure une protection contre la falsification et la conformité aux normes réglementaires.
Étape 11 : Le bras robotisé prélève les produits finis et les dépose sur le convoyeur.
Après le scellage, le bras robotisé prélève les emballages blister et les dépose sur un convoyeur qui achemine les produits vers l'étape suivante (mise en carton, étiquetage ou contrôle qualité). La vitesse du convoyeur est ajustable en fonction des besoins de production en aval, garantissant ainsi un flux de travail fluide. Les emballages finis présentent des soudures nettes, une visibilité optimale du produit et des dimensions uniformes, répondant aux exigences de qualité des applications commerciales et industrielles.
7 avantages techniques clés de la machine d'emballage sous blister : efficacité, conformité et polyvalence
La machine d'emballage sous blister de Rich Packing se distingue sur le marché par sa conception technique avancée, ses normes de conformité strictes et sa facilité d'utilisation. Voici ses principaux avantages, conçus pour résoudre les problèmes concrets de production :
1. Boîtier en acier inoxydable 304 : conforme aux BPF et facile à nettoyer
Les pièces extérieures et celles en contact avec le produit sont fabriquées en acier inoxydable 304 de haute qualité, conforme aux exigences des BPF (Bonnes Pratiques de Fabrication) des industries pharmaceutique et agroalimentaire. La surface lisse et sans interstices de l'acier inoxydable empêche l'accumulation de matières et la prolifération bactérienne, simplifiant ainsi le nettoyage et la désinfection (un simple coup de chiffon avec un désinfectant suffit).
2. Variateur de vitesse à fréquence variable et écran tactile PLC importés : automatisés et conviviaux
Dotée d'un variateur de fréquence importé, la machine offre une vitesse variable en continu (0 à 50 cycles par minute), permettant aux fabricants d'adapter la cadence de conditionnement aux besoins de production. L'écran tactile couleur (interface homme-machine) et le système de contrôle PLC simplifient l'utilisation : les opérateurs peuvent paramétrer la machine (température, vitesse, pression), surveiller les données de production (rendement, taux d'erreur) et résoudre les problèmes grâce à des icônes et des messages intuitifs. Le système PLC prend également en charge l'enregistrement et l'exportation des données, assurant ainsi la traçabilité des lots et la conformité aux audits réglementaires.
3. Commande de course progressive du servomoteur : changement et réglage faciles du moule
La machine est équipée d'un système de contrôle de course par servomoteur, permettant un réglage rapide de la taille des blisters et de la pression de scellage sans outils complexes. Le changement de moule s'effectue en 15 à 20 minutes, ce qui la rend idéale pour la production en petites séries et multi-spécifications. Cette flexibilité est particulièrement précieuse pour les fabricants produisant plusieurs gammes de produits, car elle réduit les temps d'arrêt et améliore la productivité. La haute précision du servomoteur garantit également un contrôle constant de la course, préservant ainsi la qualité de l'emballage d'un lot à l'autre.
4. Système de contrôle et d'alarme photoélectrique : prévenir les interruptions de production
Dotée de capteurs photoélectriques haute sensibilité, la machine détecte automatiquement la disponibilité des films PVC/PET et des cartes papier. En cas de rupture de stock de film ou de cartes papier, ou encore de bourrage, la machine s'arrête immédiatement et déclenche une alarme sonore, évitant ainsi les emballages vides, le gaspillage de matières premières et les dommages matériels. Ce système de surveillance intelligent réduit les besoins en supervision manuelle et garantit une production continue et stable.
5. Conception en deux parties : transport et installation faciles
La machine présente une structure modulaire, divisant le corps principal en 2 ou 3 modules facilement démontables et remontables. Cette conception réduit l'encombrement et le poids de chaque composant, facilitant ainsi le transport, même pour les portes d'atelier étroites ou les expéditions longue distance. Elle simplifie également l'installation et la mise en service sur site, l'équipe technique de Rich Packing assurant une assistance mondiale sur site pour une mise en service rapide.
6. Dispositif d'alimentation en film pour plaies : Économies de matériaux et réduction des coûts
La machine utilise un système d'alimentation de film plastique enroulé qui minimise les pertes de matière par rapport aux systèmes à feuilles. Le contrôle de la tension et la traction précise garantissent une utilisation optimale du film, réduisant le taux de rebut à ≤ 0,5 %. Pour les fabricants à haut volume de production, cela se traduit par des économies substantielles sur les coûts de matière à long terme. De plus, le système est compatible avec différentes épaisseurs de film (0,2 à 0,8 mm), s'adaptant ainsi aux exigences de résistance des emballages.
7. Moules et alimentateurs personnalisables : adaptabilité polyvalente
Rich Packing propose des moules et des doseurs automatiques entièrement personnalisables, adaptés aux besoins de chaque utilisateur. Les moules peuvent être conçus pour des produits de toutes formes et dimensions, des petites piles boutons aux grands dispositifs médicaux, tandis que les doseurs automatiques peuvent être adaptés à des types de produits spécifiques (par exemple, doseurs vibrants pour comprimés, doseurs à vide pour piles). Cette polyvalence permet à la machine de conditionnement sous blister de répondre aux exigences d'emballage de nombreux secteurs, éliminant ainsi le besoin d'équipements spécialisés pour chaque gamme de produits et réduisant les investissements initiaux.
Conclusion : La machine d’emballage sous blister – La pierre angulaire d’un emballage efficace et conforme
Dans le contexte industriel concurrentiel actuel, la machine de conditionnement sous blister est bien plus qu'un simple outil d'emballage : c'est un atout stratégique qui renforce la protection des produits, améliore l'efficacité de la production et garantit la conformité réglementaire. La machine de conditionnement sous blister de Rich Packing, grâce à son processus de fabrication optimisé en 11 étapes, ses 7 principaux avantages techniques et sa grande polyvalence, répond aux besoins variés des industries pharmaceutique, électronique, de la quincaillerie et agroalimentaire.
Que vous soyez un fabricant pharmaceutique à la recherche d'emballages conformes aux BPF, une entreprise d'électronique ayant besoin d'emballages de batteries étanches à l'humidité, ou un fabricant de matériel souhaitant optimiser le conditionnement de ses petits articles, cette machine de conditionnement sous blister vous garantit des performances constantes, des économies substantielles et une compétitivité accrue sur le marché. Forte de 28 ans d'expertise, d'un support international et d'un contrôle qualité rigoureux, elle représente le choix idéal pour les fabricants souhaitant développer leur production et conquérir les marchés mondiaux.
Pour en savoir plus sur la machine d'emballage sous blister, demander un devis personnalisé ou visionner une démonstration de production en direct, visitez le site Web officiel de Rich Packing. Notre équipe commerciale et technique professionnelle travaillera avec vous pour créer une solution d'emballage sur mesure qui réponde à votre échelle de production, aux spécifications de vos produits et aux exigences réglementaires.
FAQ : Questions fréquentes sur la machine d'emballage sous blister
Q1 : Quels matériaux la machine d'emballage sous blister peut-elle traiter ?
A : La machine est compatible avec les films en rouleau PVC et PET (épaisseur 0,2 à 0,8 mm) pour la formation de blisters, et avec divers supports papier (papier couché, carton, cartes composites aluminium-plastique) pour le scellage. Pour des besoins spécifiques (par exemple, la protection de l'environnement), elle peut également être adaptée aux films PLA biodégradables.
Q2 : La machine peut-elle être utilisée pour le conditionnement des batteries ?
R : Oui, cette machine est idéale pour le scellage de cartes de piles. Elle s'adapte aux piles boutons, aux batteries lithium-ion, aux piles cylindriques et à d'autres types. Son système de scellage étanche à l'humidité, sa conception antistatique et ses moules personnalisables garantissent un emballage sûr et stable pour les piles sensibles.
Q3 : Combien de temps faut-il pour changer les moules pour différents produits ?
A : Grâce à la commande de course continue du servomoteur et à la conception sans outil du moule, le changement de moule s'effectue en 15 à 20 minutes. Rich Packing fournit des instructions détaillées pour le remplacement des moules et une formation sur site afin de permettre aux opérateurs de passer rapidement d'une spécification de produit à une autre.
Q4 : Quelle est la capacité de production de la machine d'emballage sous blister ?
A : La vitesse de production de la machine est réglable par variateur de fréquence, avec une capacité maximale de 50 cycles par minute (selon la taille du produit et le nombre de cavités par blister). Par exemple, un moule à 4 cavités pour comprimés peut produire jusqu'à 200 emballages par minute.
Q5 : La machine est-elle facile à entretenir ?
R : Oui. La conception modulaire et la structure simple de la machine facilitent l'entretien quotidien : les tâches courantes (nettoyage, lubrification, étalonnage des capteurs) peuvent être effectuées en 30 minutes. Rich Packing fournit un manuel d'entretien détaillé et une assistance technique 24 h/24 et 7 j/7 pour résoudre tout problème.
Q6 : La machine peut-elle être intégrée à d'autres équipements d'emballage ?
R : Oui, la machine est dotée d'interfaces dédiées pour une intégration parfaite avec les encartonneuses, les étiqueteuses et les équipements d'inspection. Rich Packing peut vous fournir une solution de ligne de conditionnement clé en main, adaptée à votre flux de production.
