RQ-SM-120Inséreuse de coton
*** Paramètre technique
|
Capacité de production (bouteilles/min) |
50~80 bouteilles/min |
|
Spécification des bouteilles |
Diam. 25-70 mm |
|
Dimensions hors tout |
1600 mm×750 mm×1400 mm |
|
Poids（kg） |
180 |
|
Consommation électrique（W） |
0,7 kW |
|
Alimentation électrique |
220 V / 50～60 Hz |
Vous souhaitez en savoir plus sur ce produit ?
ENVOYER UN MESSAGE
Quelque chose n’est pas clair ?
N’hésitez pas à me contacter, je serai ravi de répondre à toutes vos questions.
Inséreuse automatique de coton : 5 améliorations critiques du conditionnement pour éviter les blocages au niveau du col et garantir la pureté cGMP
Introduction : le goulot d’étranglement négligé dans les lignes de conditionnement à haute vitesse pour formes solides dosées
Dans les installations modernes de conditionnement de formes solides orales (OSD) en Europe et en Amérique du Nord, maximiser l’efficacité globale des équipements (OEE) d’une ligne de mise en bouteilles de comprimés ou de gélules à haute vitesse nécessite d’éliminer les petites erreurs mécaniques. Lorsque les équipes d’ingénierie mettent en place une nouvelle ligne, elles consacrent souvent la majeure partie de leur budget à des compteurs électroniques de comprimés de haute précision ou à des systèmes avancés capsuleuse à grande vitesse systèmes. Cependant, l'emballage par comptage l'efficacité de la ligne n'est que celle de son maillon le plus faible.
Dans de nombreux environnements de traitement à grand volume, la cause unique la plus fréquente des arrêts imprévus de ligne, de la contamination des produits et des temps d'arrêt en salle blanche est la station secondaire chargée d'insérer le matériau de protection : la automatiquecotonnière.

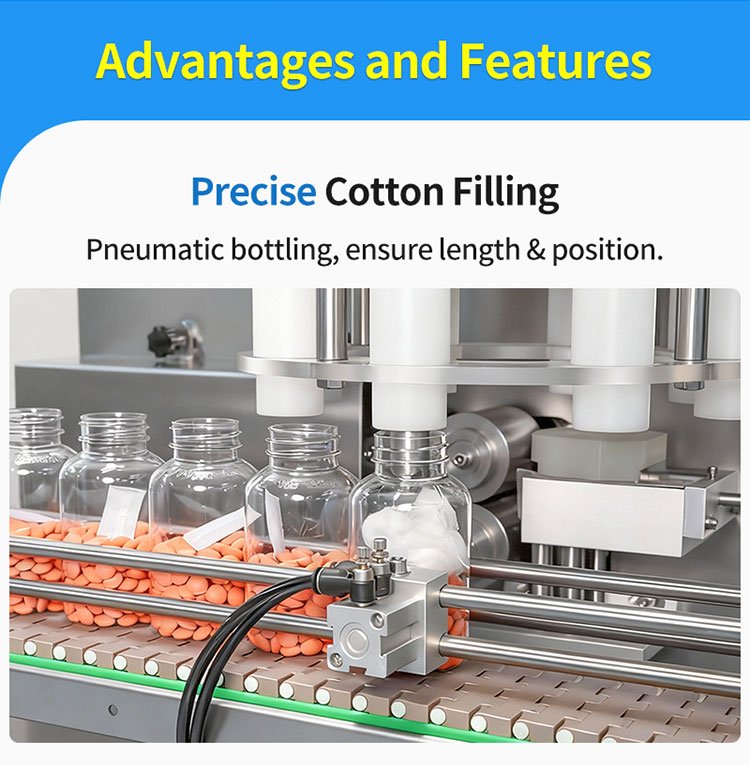

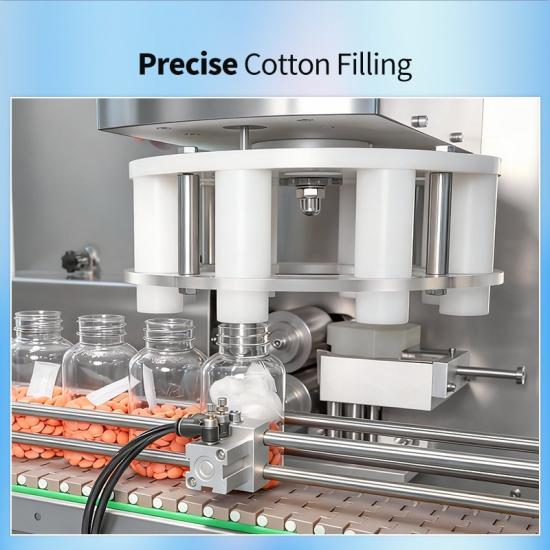

Dans une à grande vitesse ligne d'embouteillage de capsules et comprimés cGMPéquipementmatrice, l'insertion d'une longueur précise de bobine de coton médical propre dans le col du récipient est une étape essentielle. Cette bobine protège les formes posologiques solides fragiles contre les mouvements dynamiques et les dommages dus aux frottements pendant le transport longue distance, tout en aidant à absorber les traces d'humidité à l'intérieur du récipient scellé.
Cependant, l'exécution continue de ce processus sur des machines bas de gamme ou mal conçues introduit de graves risques de contrôle qualité. Les systèmes d'entrée de gamme standards rencontrent souvent des difficultés liées à une tension irrégulière de la bobine, à la génération d'électricité statique et à une découpe mécanique imprécise.
Ces défauts opérationnels entraînent des sections de coton coupées de manière inégale, des fibres effilochées qui tombent directement dans la masse du produit, ou des blocages catastrophiques du col des récipients. Lorsqu'un morceau de coton s'accroche au bord du flacon au lieu de se positionner proprement à l'intérieur du corps du récipient, les capteurs en aval déclenchent des arrêts immédiats de la ligne, entraînant des rejets coûteux de matériaux, des heures de travail perdues pour les opérateurs et une pureté compromise de la salle blanche.
Surmonter définitivement ces goulots d'étranglement secondaires du conditionnement des formes posologiques solides nécessite une plateforme de production conçue autour d'un contrôle motorisé décentralisé, de réseaux de capteurs intelligents et de mécanismes sanitaires avancés. La machine haute performance Rich Packing Inséreuse automatique de cotonrésout ce défi persistant du conditionnement.
Conçue avec un entraînement de contrôle multi-axes innovant, synchronisé électroniquement, et un chemin de matériau entièrement en SUS316L, cette machine robuste élimine la dispersion de fibres et les blocages de col, offrant la répétabilité absolue du processus requise par les opérations de conditionnement médical et nutritionnel à haut rendement.
Découplage de la boucle d'automatisation : fonctionnement d'une machine automatique d'insertion de coton
Pour maintenir une cohérence absolue du traitement lors des campagnes de production à grand volume, les ingénieurs en conditionnement doivent aller au-delà des boîtiers extérieurs génériques et analyser les sous-systèmes synchronisés qui régissent le cycle de vie du matériau. Une cotonnière générique économique repose souvent sur des liaisons mécaniques anciennes, des chaînes d'entraînement ouvertes et des minuteries analogiques basiques, qui peinent à s'adapter aux différentes hauteurs de flacons et dimensions de bobines.
Notre Machine automatique d'insertion de cotonmodernisée met à jour cette séquence en utilisant une architecture mécanique modulaire et hautement réactive, où chaque phase du cycle d'alimentation, de coupe et d'insertion est entraînée par des postes de travail indépendants suivis électroniquement :
1. L'étape dynamique d'alimentation et de mesure de la bobine de coton
Le cycle de traitement commence au poste de dévidageautomatique, où sont chargés des rouleaux de coton médical brut standard, de rayonne synthétique absorbante ou de polyester. Lorsque la matière première se déroule, elle passe à travers notre système spécialisé de alimentation et découpe de bobine de coton.
Entraîné par deux moteurs pas à pas à couple élevé, le matériau est tiré vers l'avant à travers des rouleaux rectifiés avec précision sans étirer ni amincir les fibres. Le système de contrôle par microprocesseur suit la longueur exacte de bobine avancée à chaque course, en correspondance avec la configuration des paramètres prédéfinie sur l'interface numérique centrale. Ce suivi dynamique garantit une uniformité dimensionnelle absolue du premier récipient au dernier.
2. L'étape de découpe et de pliage inversé
Une fois que la longueur cible précise de la bobine entre dans la gorge de coupe, les rouleaux d'alimentation se verrouillent instantanément afin de maintenir la stabilité de la bande. Un coupeur mécanique haute vitesse et robuste effectue une coupe nette et rapide à travers le trajet du matériau. Au lieu d'utiliser une action lente de ciseaux écrasant qui crée de la poussière libre, le système utilise une course linéaire à grande vitesse pour diviser proprement le ruban.
Immédiatement après la coupe, un bras mécanique intégré de pliage vers le bas saisit le centre de la bande de coton séparée et la pousse à travers une fourche de guidage étroite pour former une forme inversée dense et uniforme en « U » ou en « V ». Cette géométrie de pré-pliage est essentielle pour réduire le diamètre extérieur du matériau, facilitant son guidage dans les cols de récipients étroits.
3. L'étape de plongée linéaire contrôlée et de vérification
Pendant que la section de coton est pliée, la ligne principale de convoyage fait avancer des récipients vides précomptés le long d'une piste d'indexage. Des capteurs photoélectriques haute sensibilité détectent les corps de récipients entrants et les verrouillent dans un alignement physique parfait sous la station de plongée.
Une fois aligné, un vérin pneumatique linéaire robuste s'étend verticalement, entraînant une tige de micro-plongée polie directement à travers le centre de la fourche de guidage. Cette action pousse la pièce de coton prépliée directement à travers le col du récipient et la positionne fermement à l'intérieur du corps du récipient. La tige de plongée se rétracte ensuite rapidement, permettant au récipient d'avancer sans interruption vers la ligne de bouchage en aval.
5 innovations mécaniques de la série de cotonneuses électroniques Rich Packing
La vitesse de traitement supérieure et les indicateurs de pureté exceptionnels obtenus par la machine de cotonnage à grande vitesse pour flaconsRich Packing sont générés par une métallurgie avancée, un suivi numérique complet du processus et une conformité stricte aux directives mondiales des salles blanches. Vous trouverez ci-dessous une analyse technique approfondie des 5 améliorations principales intégrées dans notreautomatique système.
1. Production à grande vitesse avec compatibilité universelle des dimensions des contenants
Les installations pharmaceutiques à haut volume et de conditionnement sous contrat nécessitent des machines capables de maintenir des vitesses de production élevées pour une large gamme de formats de produits.
●La solution mécanique : La machine est construite sur un châssis robuste amortissant les vibrations, entraîné par un moteur de synchronisation automatique avancé à plusieurs axes, atteignant un débit de production maximal vérifié allant jusqu'à 100 bouteilles/minute.
●L'avantage technique : La chambre de traitement est entièrement optimisée pour fonctionner avec une vaste gamme de formes et de tailles de contenants sans nécessiter de composants structurels personnalisés. Le système prend en charge des diamètres de bouteilles allant de 40-120 mm et des hauteurs de bouteilles de 50-200 mm . Cette flexibilité structurelle permet aux installations de traiter de petites bouteilles cliniques en polyéthylène haute densité (PEHD) aux côtés de grands pots nutraceutiques en verre à large ouverture sur un seul équipement de conditionnement unifié.

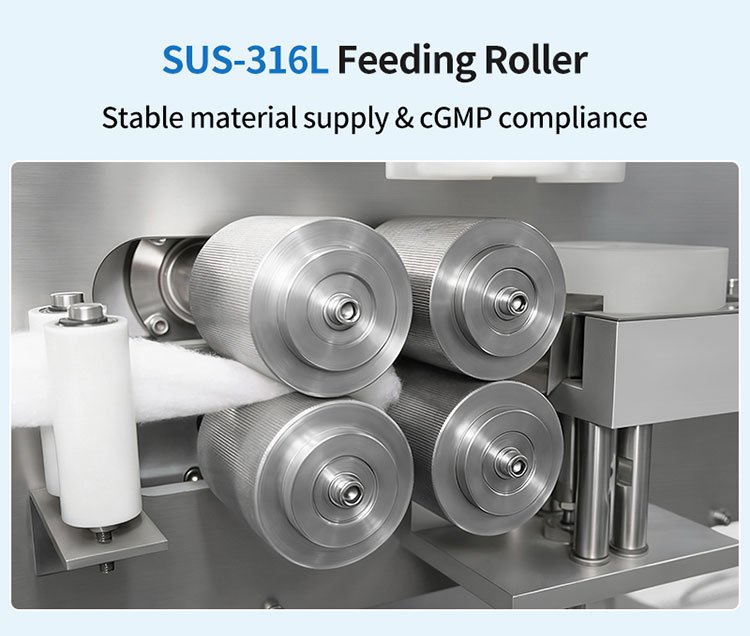

2. Rouleaux d'alimentation entièrement en acier inoxydable SUS316L de l'inséreuse de coton pour une conformité GMP absolue
Le traitement de comprimés médicaux sensibles ou de capsules nutritionnelles propres nécessite un chemin de matériau qui élimine complètement le risque de contamination croisée ou de dégradation structurelle pendant des années d'utilisation continue.
●La solution mécanique : Les composants principaux du chemin de matériau — notamment les rouleaux du système d'alimentation et de coupe de la bobine de coton , les rainures de guidage et les rails de contact internes — sont usinés à partir d'acier inoxydable SUS316L massif de qualité supérieure.
●L'avantage technique : En utilisant un alliage SUS316L de qualité supérieure plutôt qu'un placage industriel standard ou des aciers de qualité inférieure, le système élimine le risque d'écaillage de la peinture de surface, de décollement du revêtement électrolytique ou de micro-contamination par la rouille oxydative. Les rouleaux en acier ultra-lisse et micro-poli empêchent la friction des fibres, garantissant un chemin de traitement propre qui respecte pleinement les directives GMP internationales et passe facilement les audits de salle blanche.

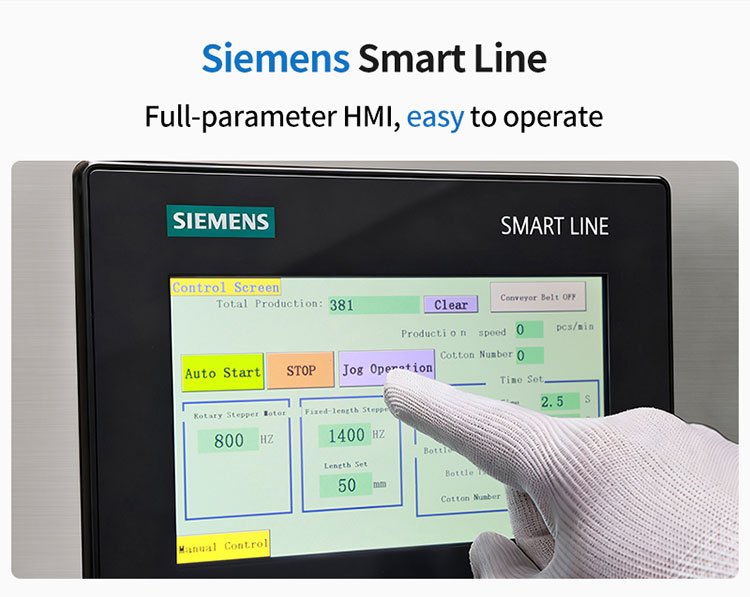

3. Réglage automatique de la hauteur en un clic via l'écran IHM PLC intelligent
Les machines de conditionnement traditionnelles nécessitent souvent que les opérateurs ajustent manuellement des manivelles mécaniques, des vis sans fin lourdes et des supports mécaniques pour modifier la profondeur d'insertion lors des changements de formats de produits.

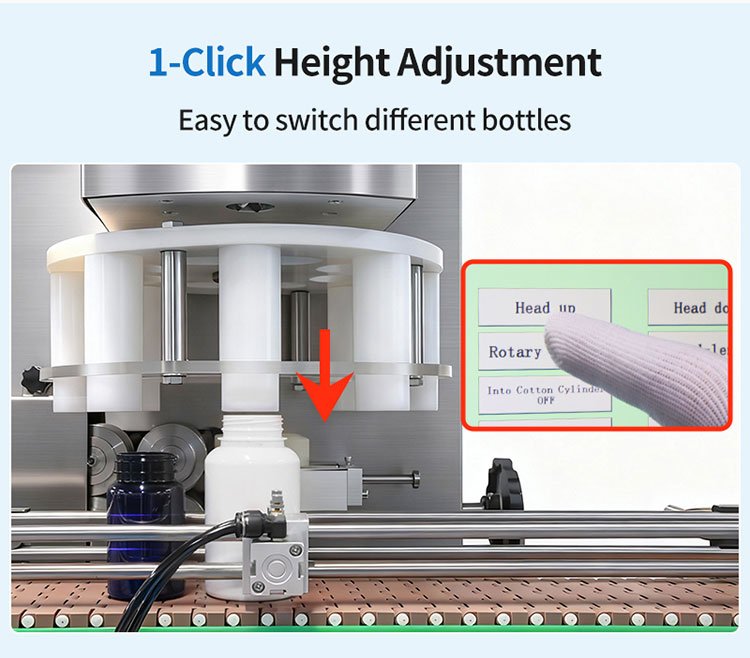

●La solution mécanique : Le système remplace les anciens volants manuels par un entraînement d'élévation motorisé numérique directement relié à une console IHM tactile centrale pilotée par un automate industriel Siemens PLC.

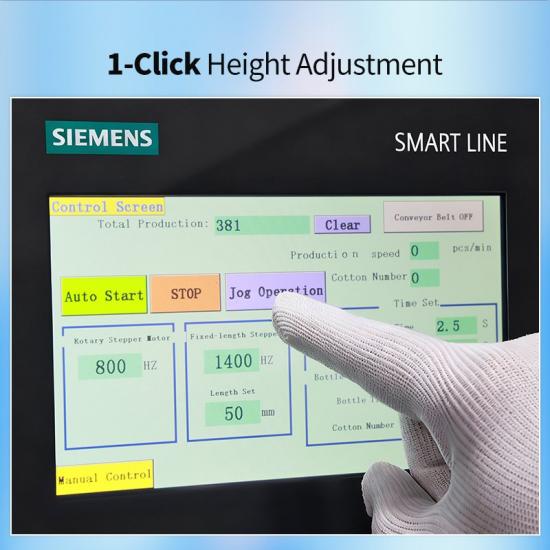

●L’avantage technique : Les opérateurs peuvent modifier instantanément la hauteur absolue de l’entrée d’insertion du coton via l’interface à écran tactile en un seul clic. Cette automatique configuration élimine complètement les réglages manuels effectués par l’opérateur et les erreurs humaines lors des changements de format, permettant à la machine d’ajuster sa hauteur physique pour s’adapter aux différentes longueurs de contenants en quelques secondes. Cette rapidité en fait une option exceptionnellement flexible pour les organisations de fabrication sous contrat (CMO) gérant des programmes de production à forte variété et en petites séries.
4. Détection optique avancée de l’ensemble du processus avec arrêt automatique et protections de sécurité
L’exploitation d’une ligne de conditionnement automatique à grande vitesse présente le risque qu’une pénurie de matière première en amont passe inaperçue, entraînant des milliers d’emballages finaux non remplis ou défectueux.

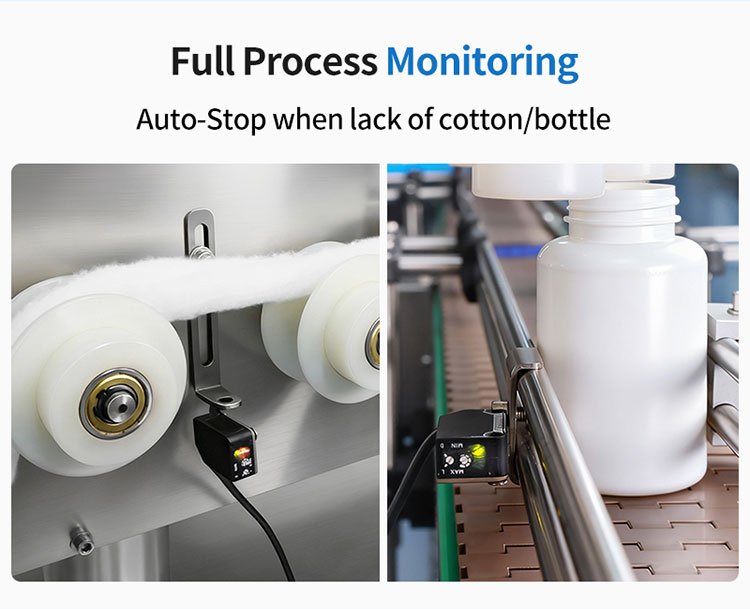

●La solution mécanique : Le système intègre un réseau complet en boucle fermée de capteurs photoélectriques de suivi haute sensibilité qui surveillent en permanence la ligne.
●L’avantage technique : Le système effectue un suivi continu en temps réel dans toutes les principales zones de traitement. Si la machine de comptage automatique en amont subit un retard et qu’un contenant n’arrive pas à la station, ou si la bobine de coton est épuisée, le système déclenche un arrêt automatique immédiat. Cette pause automatique arrête instantanément la ligne, empêchant la machine de fonctionner sans matériau, protégeant les contenants coûteux et garantissant qu’aucun emballage défectueux ne poursuit son parcours en aval.
5. Architecture structurelle cGMP à balcon ouvert avec contrôles antistatiques
Un défi majeur lors du traitement du coton brut fibreux à grande vitesse est l’électricité statique, qui peut provoquer l’adhérence de fibres détachées au col du contenant et compromettre le scellage par induction.
●La solution mécanique : La machine est construite selon une configuration à balcon ouvert qui sépare le chemin d’opération mécanique avant des armoires électroniques d’entraînement arrière et intègre un rideau d’air antistatique localisé au niveau de la station de découpe.
●L’avantage technique : La configuration à balcon ouvert élimine les coins cachés et les zones mortes de nettoyage, permettant des lavages rapides et sans traces entre les lots. Le système antistatique neutralise instantanément les charges de surface sur les fibres de coton, empêchant leur adhérence au col du contenant ou leur dispersion dans la salle blanche. Cela maintient le bord du flacon propre, garantissant un scellage parfait et étanche par feuille d’induction en aval.
Matrice des spécifications techniques : données du cotonneur automatique haute performance
Afin d’aider les ingénieurs de validation des installations, les directeurs de production et les responsables des achats commerciaux lors de la planification de l’intégration de ligne, la matrice ci-dessous détaille les spécifications mécaniques et opérationnelles de notre avancé Inséreuse automatique de coton :
|
Caractéristique technique de traitement |
Données de fabrication industrielle de Rich Packing |
|
Capacité de production maximale |

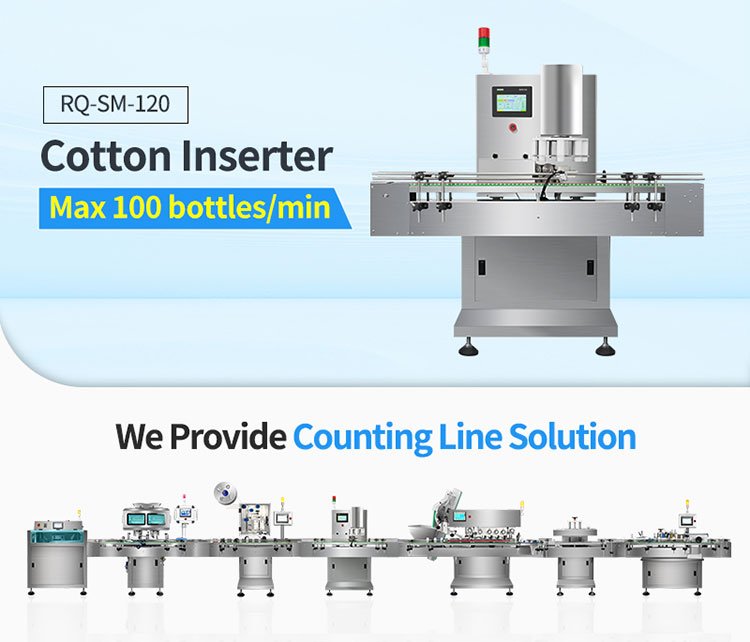

Jusqu’à 100 bouteilles/min (Fonctionnement continu à grande vitesse en régime permanent) |
|

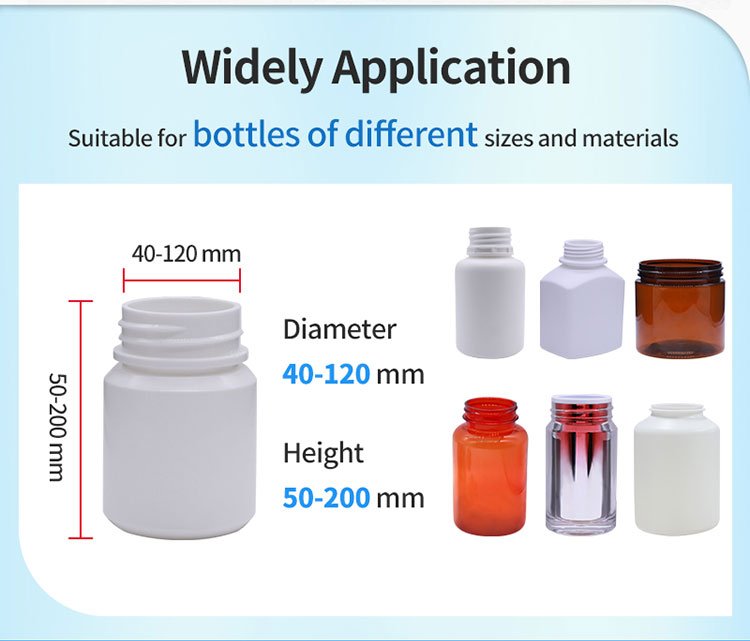

Plage de diamètres de bouteilles applicable |

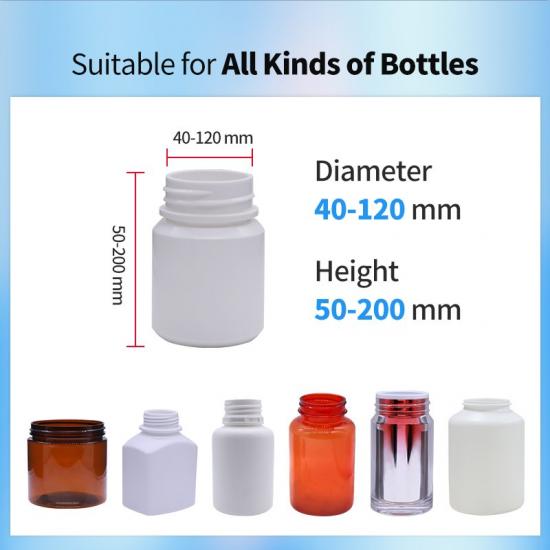

40 mm – 120 mm (Gère les pots à large ouverture et les flacons à col étroit) |
|
Plage de hauteurs de bouteilles applicable |
50 mm – 200 mm (Compatible avec les contenants cliniques et de vente au détail standard) |
|
Réglage de la hauteur d’entrée d’insertion |
Réglage automatique motorisé en un clic via écran tactile PLC |
|
Conception du rouleau d’alimentation des matériaux |
Forgé en acier inoxydable SUS316L (Sans peinture, entièrement conforme aux normes GMP) |
|
Contrôle d’automatisation du système |
Plateforme Siemens PLC associée à une interface HMI à écran tactile |
|
Surveillance de protection contre les défaillances |
Détection optique verrouillée sur l’ensemble du processus (Arrêt automatique en cas de manque de bouteille/coton) |
Coût total de possession (TCO) et conformité aux salles propres (IQ/OQ/PQ)
Lors de l’évaluation d’une nouvelle machine pour une ligne de formes pharmaceutiques solides orales réglementée, les responsables des achats expérimentés regardent au-delà du prix d’achat initial et se concentrent sur le coût total de possession (TCO). Les équipements d’entrée de gamme dépourvus d’un suivi électronique robuste ou d’une dynamique de coupe précise entraînent souvent des coûts continus élevés, notamment un gaspillage excessif de matières premières, une durée de vie réduite des lames de coupe et de longs délais lors des inspections obligatoires de validation en salle propre.
La série Rich Packing optimise l’efficacité du capital de votre installation en maximisant le rendement en un seul passage et en réduisant les temps d’arrêt de la ligne. En intégrant un suivi optique automatique et un couteau mécanique à grande vitesse, notre machine élimine complètement les fausses coupes et les blocages de matériaux. Cette protection évite d’endommager les contenants et permet d’économiser les matières premières, ce qui est particulièrement précieux lors des campagnes de conditionnement sous contrat à haut volume.
De plus, nous comprenons que la préparation aux audits stricts menés par des organismes réglementaires régionaux tels que la FDA, Health Canada ou les autorités nationales européennes du médicament peut être un processus long et coûteux pour vos équipes internes d’assurance qualité (QA).
Pour simplifier la conformité, chaque ligne de conditionnement de bouteilles industrielle de fournisseur de machines d’insertion de coton que nous livrons est expédiée directement depuis l’usine avec un dossier complet de documentation de validation. Ce dossier comprend des modèles complets en anglais natif pour la conformité IQ (Qualification d’installation), OQ (Qualification opérationnelle) et PQ (Qualification des performances).
En fournissant à votre équipe d’ingénierie des protocoles prêts à l’emploi pour les arrêts d’urgence, les calibrages de hauteur de l’écran tactile et les journaux de tests des capteurs photoélectriques, nous vous aidons à économiser des frais importants de conseil externe et à accélérer votre calendrier de mise en production commerciale.
Résumé et appel à l’action : garantir une intégration d’embouteillage sans défaut
L’Inserteur automatique de coton à grande vitesse de Rich Packing fournit une solution efficace et hautement fiable pour le traitement de configurations d’emballage complexes de formes pharmaceutiques solides. En combinant un circuit de matériaux avancé en acier inoxydable SUS316L avec unautomatiqueun système de réglage HMI motorisé, un couteau mécanique à coupe nette et des verrouillages optiques sur l'ensemble du processus, cette plateforme compacte élimine les goulots d'étranglement courants du conditionnement liés aux fibres effilochées, à une répartition irrégulière du poids et aux blocages du col des contenants.
Que vous lanciez une installation pharmaceutique spécialisée, que vous augmentiez la capacité d'une ligne de nutraceutiques à haut rendement ou que vous optimisiez une usine de fabrication sous contrat à forte diversité de produits, nos équipements de traitement offrent la fiabilité structurelle et le support de validation nécessaires pour protéger la qualité de vos produits et maximiser votre Efficacité Globale des Équipements (OEE) quotidienne.
FAQ technique pour les équipes d'approvisionnement en salles propres
Q1 : Qu'est-ce qui rend les rouleaux d'alimentation de cette machine supérieurs aux modèles d'entrée de gamme standard ?
R : Les machines d'entrée de gamme standard utilisent souvent des composants de base en acier chromé ou en acier au carbone dans leur parcours de matériau, qui peuvent s'écailler, se fissurer ou rouiller avec le temps lors de nettoyages agressifs. Notre Inserteur automatique de coton utilise des rouleaux robustes entièrement forgés en acier inoxydable SUS316L massif, garantissant un environnement d'alimentation sans particules, résistant à la corrosion et totalement pur, qui satisfait pleinement les directives GMP mondiales.
Q2 : Comment la console à écran tactile simplifie-t-elle le changement de formats de produits entre différentes tailles de bouteilles ?
R : Au lieu d'obliger les opérateurs à utiliser des manivelles manuelles pour régler la hauteur de la machine selon différentes longueurs de contenants, notre plateforme est équipée d'un entraînement d'élévation motorisé numérique. Grâce à l'écran tactile PLC central, les opérateurs peuvent régler la hauteur d'entrée d'insertion du coton d'un simple clic, ce qui permet de modifier rapidement et facilement les spécifications des bouteilles lors du traitement de contenants d'une hauteur de 50 à 200 mm.
Q3 : Que se passe-t-il si la ligne connaît une pénurie temporaire de bouteilles vides ou de bobines de coton brut ?
R : La plateforme est conçue avec un réseau avancé de suivi optique complet du processus. Si les capteurs détectent une pénurie de contenants sur le rail d'indexage, ou si le rouleau de matière première est épuisé, la machine déclenche instantanément un arrêt automatique. Cette fonction de sécurité arrête immédiatement la ligne afin de prévenir les erreurs, de réduire le gaspillage de matériaux et de garantir que la machine ne fonctionne jamais à vide.
Q4 : Quelle est la vitesse de traitement maximale des spécifications de cette machine automatique d'insertion de coton dans les bouteilles ?
R : Entraînée par un système avancé à entraînementautomatiqueà plusieurs axes, la plateforme maintient une vitesse de production maximale vérifiée pouvant atteindre 100 bouteilles/minute. Cette performance à grande vitesse en fait le choix idéal pour les intégrations de fabricants d'inserteurs de coton pharmaceutique à haut volume et les lignes de conditionnement sous contrat à forte production.
Q5 : Ce système automatiquepeut-il traiter des matériaux alternatifs en ruban comme les bobines de rayonne ou de polyester ?
R : Oui, absolument. Les lames mécaniques de coupe en alliage durci et les rouleaux de tension réglables de notre système d'alimentation et de coupe de bobines de coton sont conçus pour traiter proprement le coton médical standard, la rayonne absorbante et les bobines de fibres synthétiques en polyester, offrant une coupe nette et sans bavure pour toutes les options de matériaux.
