Lorsqu'un responsable de production investit dans des équipements d'emballage, il se pose une question cruciale : quelle machine de conditionnement sous blister offre les meilleurs résultats pour mon produit ? Un mauvais choix entraîne une baisse de la productivité, un gaspillage important de matières premières et des changements de moules constants. Les micro-arrêts et les pertes liées aux changements de format peuvent à eux seuls réduire de 15 % à 25 % la capacité théorique d'une ligne d'emballage à grande vitesse.
Ce guide élimine les incertitudes. Nous allons détailler les trois technologies principales (rouleau, plaque plane et rouleau-plaque), les comparer et identifier celles qui sont les plus performantes dans les secteurs et pour les produits où elles le sont le plus. Que vous conditionniez des comprimés, du miel liquide ou des composants électroniques, vous trouverez facilement la solution adaptée. emballages pharmaceutiques sous blister solution.
Pour prendre une décision éclairée, vous devez d'abord comprendre ce qui se passe à l'intérieur de chaque type de machine d'emballage sous blister Bien que ces trois machines forment des alvéoles dans une feuille de plastique et les scellent avec un matériau de scellage, leur mode d'application de la chaleur et de la pression diffère considérablement. Ces différences influent directement sur la vitesse, la précision et les produits pouvant être conditionnés. Nous examinons ci-dessous en détail la conception de chaque machine de conditionnement sous blister.
UN machine à blisters à rouleau Ce procédé utilise un tambour chauffant rotatif. Le film plastique s'enroule autour du tambour et, grâce à un système de vide, est aspiré dans des moules en forme de poches sur la surface du rouleau. La rotation étant continue, le formage ne s'interrompt jamais. La bande avance sans interruption, cycle après cycle.
La rapidité est la principale raison pour laquelle les fabricants choisissent cette technologie. Les machines à rouleaux peuvent atteindre une cadence de production stable de plus de 200 blisters par minute pour les formes simples et de petite taille. [2] Pour les productions à grand volume de médicaments génériques, où un même produit est fabriqué pendant plusieurs jours, aucune autre technologie n'offre un tel débit.
Ces machines conviennent à la production en grande série de comprimés ou de gélules uniformes, avec une faible profondeur de formage (généralement inférieure à 10 mm). Cependant, la conception du moule rotatif limite la profondeur des cavités et l'homogénéité de l'épaisseur des parois. Les moules eux-mêmes sont coûteux et leur remplacement est plus long. Si votre production varie chaque semaine, cette technologie de conditionnement sous blister peut engendrer un goulot d'étranglement.

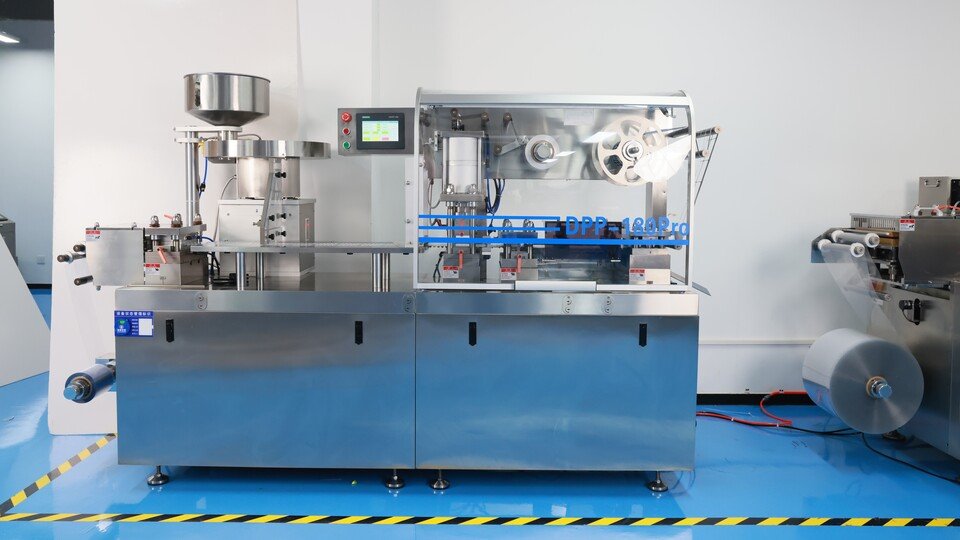

UN machine d'emballage sous blister à plaque plate Le procédé fonctionne par cycles intermittents. Un moule plat presse la bande de plastique contre une plaque chauffée pour lui donner sa forme. La bande s'arrête, le moule se ferme, le vide et la pression forment la bulle, le moule s'ouvre et la bande avance. Ce mouvement saccadé garantit à chaque cavité un temps de formage identique.
Grâce à la pression contrôlée maintenue sur le plastique durant toute la phase d'arrêt, les presses à plateaux plats permettent d'obtenir des emboutissages profonds. Les systèmes à plateaux plats présentent des avantages indéniables pour des profondeurs de formage supérieures à 8-12 mm, avec une capacité d'emboutissage dépassant 25 mm. Ils excellent dans la réalisation de formes complexes, telles que les plateaux pour dispositifs médicaux ou les emballages cosmétiques aux contours nets. Le changement de moule est également plus rapide que sur les systèmes à rouleaux, souvent en moins de 30 minutes.
La technologie à plaques planes est privilégiée pour la production de petits lots, les produits nécessitant des cavités profondes et les articles fragiles comme les seringues ou les ampoules. En contrepartie, la vitesse est moindre. La série BLISTRIP-II à plaques planes atteint un débit stable de 300 sachets par minute. Ce rendement élevé la rend moins adaptée aux productions massives d'un seul produit.
Une machine d'emballage de comprimés à rouleaux combine une station de chauffage à rouleaux avec une station de formage à plat. La bande de plastique passe d'abord sur un rouleau de préchauffage, puis pénètre dans une zone de formage à plat où les alvéoles sont formées. Cette configuration permet de conserver la précision de formage d'un système à plat tout en bénéficiant du préchauffage efficace d'un système à rouleaux.
La conception hybride utilise un rouleau de préchauffage suivi d'un formage à plat. Ce système consomme moins d'énergie au niveau du poste de formage principal qu'un système à plat classique, car le rouleau de préchauffage partage la charge thermique. Parallèlement, l'uniformité des parois des bulles est comparable à celle obtenue avec la technologie à plat. Pour les fabricants qui recherchent à la fois une cadence de production satisfaisante et une bonne qualité de formage, cette conception hybride offre une solution optimale.
Maintenant que vous comprenez le fonctionnement de chaque machine de conditionnement sous blister, il est temps de choisir celle qui correspond le mieux à vos besoins. Utilisez les quatre critères ci-dessous pour évaluer votre produit et vos objectifs de production. Il n'existe pas de solution unique : le choix optimal dépend du type de machine, de votre gamme de produits et de vos objectifs de production journaliers.

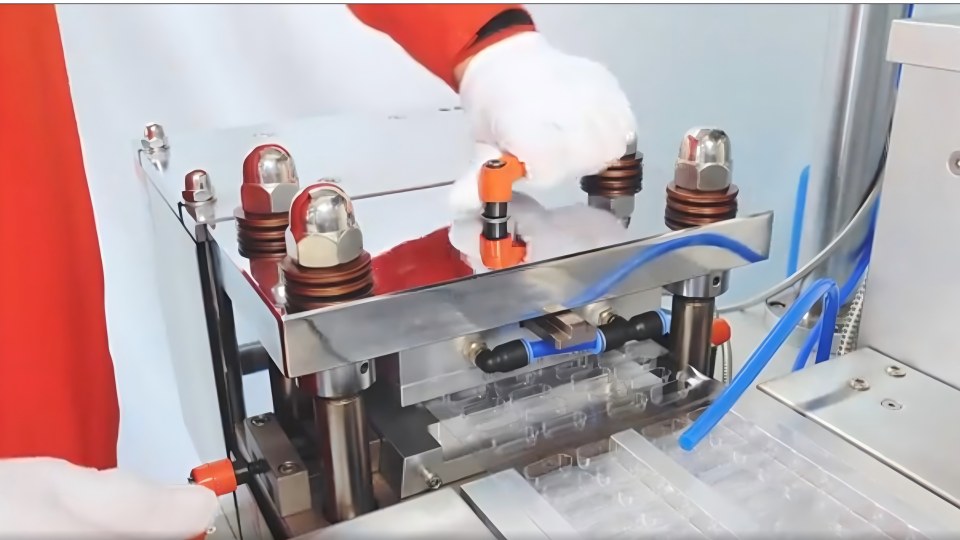

Démonstration du changement de moule rapide en 10 minutes de Rich Packing
Commencez par définir votre rendement requis. Combien de cloques par minute devez-vous assurer sur l'ensemble de vos quarts de travail, arrêts compris pour les changements de rouleaux de matériau ? Comparez ce résultat avec les trois technologies :
Machines à ampoules à rouleaux : Idéales pour les courses soutenues de moins de 300 ampoules par minute.
Machines à blisters à plateaux roulants : Stables à 200–800 blisters par minute, ce qui les rend idéales pour une production à grand volume avec une certaine variété.
Machines à blisters à plaque plane : Adaptées aux cadences inférieures à 300 blisters par minute, lorsque la flexibilité prime sur la vitesse pure. Ce type de machine est idéal pour les installations qui privilégient la rapidité des changements de produits à la productivité maximale.
N'oubliez pas que « vitesse maximale » ne rime pas avec « vitesse optimale ». Une machine de conditionnement sous blister fonctionnant à plein régime peut produire des alvéoles déformées ou des défauts de scellage. Vérifiez toujours la vitesse de fonctionnement recommandée auprès du constructeur.
Votre produit lui-même détermine souvent la technologie. Vérifiez ces facteurs :
Profondeur de formage. Si vous avez besoin d'un emboutissage supérieur à 15 mm, une machine à plaque plane ou à rouleaux est indispensable ; aucune machine de conditionnement sous blister à rouleaux ne peut garantir une épaisseur de paroi uniforme à de telles profondeurs de formage.
Forme et fragilité du produit. Les gros comprimés, les capsules molles, les seringues et les dispositifs médicaux de forme irrégulière nécessitent un formage doux et contrôlé par une machine à plateau plat ou à rouleaux. Le mouvement à indexation par butée réduit les vibrations susceptibles d'endommager les articles fragiles.
Matériau de l'opercule. Les trois technologies sont compatibles avec les emballages standard en aluminium-plastique.
Comparées aux machines à rouleaux traditionnelles, les machines de conditionnement sous blister à rouleaux et à plaques planes offrent une compatibilité plus stable et fiable avec une gamme plus étendue de supports d'emballage, notamment les emballages composites aluminium-aluminium pour les produits pharmaceutiques sensibles à l'humidité et les emballages papier-plastique pour les applications écologiques. La pression de scellage plus uniforme au niveau des plaques planes permet également d'obtenir de meilleurs résultats d'ouverture et de fermeture.
Le prix d'achat initial ne révèle qu'une fraction du coût réel. Une comparaison plus pertinente examine le coût total de possession sur cinq ans. Le tableau ci-dessous utilise des données moyennes du secteur pour une gamme de comprimés standard à volume de production moyen.
|
Facteur de coût |
Machine à rouleaux |
Machine à plaque plate |
Machine à rouleaux |
|
Investissement initial |
Haut |
Moyen |
Faible |
|
Coût du moule par ensemble |
Haut |
Faible |
Moyen Faible |
|
Changement de moule |
Changement rapide modulaire, en moins de 10 minutes |
Procédure plus simple que la plaque à rouleaux, plus directe |
Complexe, nécessite un refroidissement et une synchronisation multi-stations ; chronophage |
|
Consommation d'énergie |
Moyen |
Haut |
Faible |
|
heures de maintenance annuelles |
Conception modulaire à servocommande simplifiée avec chaîne d'entraînement mécanique simplifiée |
Modéré — composantes du mouvement plus concentrées |
Niveau le plus élevé — le mécanisme de formage rotatif complexe nécessite des inspections périodiques du refroidissement et de la transmission. |
Sur une période de cinq ans, la consommation d'énergie réduite et la rapidité de changement de format d'une machine de conditionnement sous blister à rouleaux compensent souvent l'investissement initial légèrement supérieur. Pour les lignes de production de volume moyen, cette catégorie de machines représente donc un choix financièrement judicieux.
De plus, selon le site web officiel de Rich Packing, les machines à rouleaux de la série DPH de Rich Packing sont dotées d'une disposition de découpe décalée qui réduit les déchets horizontaux, permettant ainsi d'économiser plus de 10 % de matériau d'emballage par rapport aux machines d'emballage à plat traditionnelles. Les économies de matériau réelles varient selon le format du blister et les spécifications du matériau.

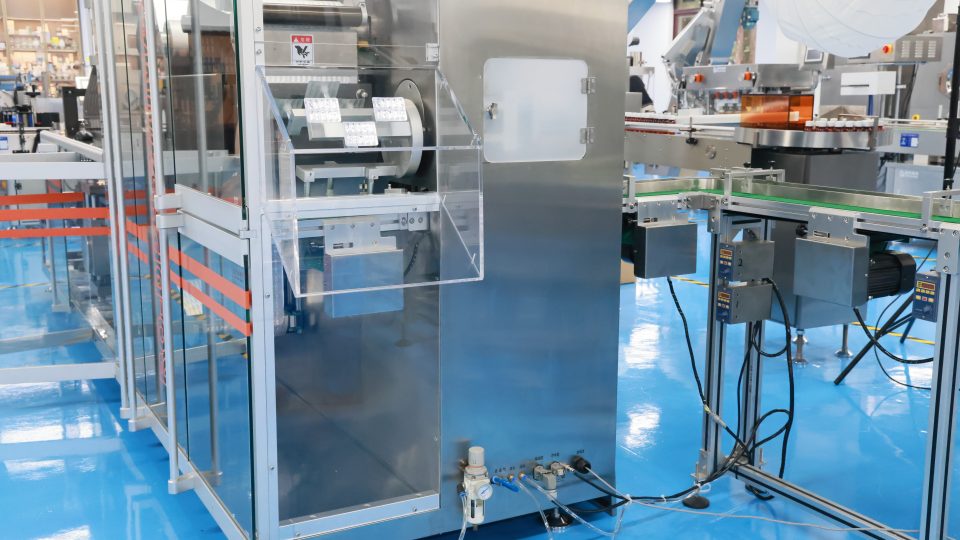

station de découpe à réduction de déchets
Vous trouverez ci-dessous des recommandations simples, basées sur des environnements de production réels. Utilisez-les comme point de départ pour votre propre évaluation.
Pour les comprimés, les caplets et les gélules, la machine de conditionnement sous blister offrant le meilleur compromis entre vitesse et conformité aux BPF est la machine à plateaux à rouleaux. La série DPH-270MAX de Rich Packing, par exemple, atteint une cadence stable de 200 à 400 blisters par minute grâce à six servomoteurs indépendants assurant une synchronisation précise. Le changement rapide des moules (moins de 10 minutes) permet à une seule ligne de traiter plusieurs produits sans interruption de production, un atout majeur pour toute machine de conditionnement sous blister pharmaceutique.
Ce niveau de flexibilité est exactement ce que les fabricants de produits pharmaceutiques doivent rechercher lorsqu'ils évaluent une nouvelle machine de conditionnement sous blister.
Le miel, la pâte à tartiner au chocolat, les crèmes cosmétiques et les blisters liquides nécessitent une manipulation délicate. Dans ce contexte, une machine de conditionnement sous blister à plaque plane est la solution idéale. Le mouvement intermittent évite les éclaboussures et la pression de scellage contrôlée empêche toute contamination de la zone de scellage. Le modèle DPP-270L de Richpacking est spécialement conçu pour ces applications avec des liquides et des semi-solides, et ses surfaces en acier inoxydable faciles à nettoyer répondent aux normes d'hygiène les plus strictes.

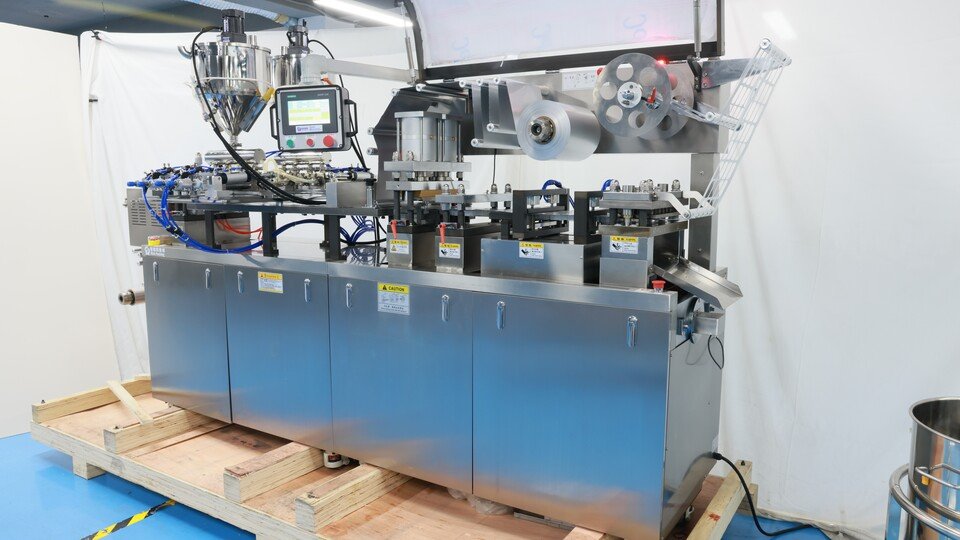

machine à blisters en plastique et aluminium liquide
Le conditionnement sous blister ne se limite pas aux médicaments. Crèmes à café individuelles, palettes de fards à paupières, piles boutons et kits de bricolage sont également conditionnés sous blister. Ces secteurs renouvellent souvent leurs produits quotidiennement ; la rapidité de changement et la flexibilité des formats sont donc essentielles. Une machine de conditionnement sous blister à plateaux rotatifs et outillage modulaire, comme la plateforme DPH de Rich Packing, permet de passer en quelques minutes d'une palette de crème à café à 10 emplacements à un blister de piles à 6 emplacements. Cette polyvalence vous permet de desservir plusieurs marchés avec une seule machine.
Une machine de conditionnement sous blister adaptée transforme une ligne d'emballage coûteuse en un atout stratégique pour votre entreprise. Les machines à rouleaux offrent une grande rapidité pour les comprimés en grande quantité ; les machines à plateaux plats garantissent la précision pour les formes complexes et les petits lots ; la technologie combinant rouleaux et plateaux combine ces deux avantages avec une consommation d'énergie et un gaspillage de matériaux réduits.
En choisissant une technologie adaptée à votre produit, à vos besoins de production et à votre budget à long terme, vous évitez les erreurs de sélection les plus fréquentes et les plus coûteuses. Une machine de conditionnement sous blister soigneusement choisie est rapidement rentabilisée grâce à une disponibilité accrue et à une réduction des déchets de matériaux.
Lors de l'évaluation de votre prochaine ligne de conditionnement sous blister, l'équipe d'ingénierie de Rich Packing peut vous fournir une évaluation personnalisée afin d'adapter la technologie à votre produit et à vos objectifs de production spécifiques.
[1] Production de la machine à rouleaux supérieure à 800 ampoules/min :
BioProcess Online / Uhlmann. « Système de conditionnement sous blister pharmaceutique. » https://www.bioprocessonline.com/doc/pharmaceutical-blister-packaging-system-up-to-per-minute-be-0001
[2] Production à plat d'environ 300 ampoules/min :
Jicon Technologies. « Série BLISTRIP-II. » https://www.jicon.in/sites/default/files/2024-03/jicon.html
[3] Richpacking. « Machine d'emballage sous blister pour pilules, comprimés, capsules. » https://www.richpacking020.com/pill-tablet-capsule-blister-packing-machine_p58.html
Richpacking. « Machine d'emballage blister DPP-270Max personnalisée : Inspection finale avant livraison. »
Q1 : Quel type de machine de conditionnement sous blister est le mieux adapté à une petite entreprise pharmaceutique proposant plusieurs produits ?
Une machine de conditionnement sous blister à plateaux rotatifs est la solution idéale. Sa conception modulaire permet un changement de moule en moins de 10 minutes, assurant une production efficace de multiples formats sur une seule ligne. Pour les très petits lots nécessitant un emboutissage profond, une machine à plateaux plats constitue également un excellent choix.
Q2 : Une même machine d'emballage sous blister peut-elle traiter à la fois les emballages aluminium-plastique et aluminium-aluminium ?
Oui. Les machines de conditionnement sous blister à rouleaux et à plaques plates peuvent traiter les deux types de matériaux de manière fiable, moyennant des réglages de température et de pression appropriés. Les machines traditionnelles à rouleaux complets sont plus limitées et fonctionnent mieux avec les matériaux standard à base de PVC.
Q3 : Comment calculer la véritable différence de coût entre les machines à rouleaux, à plaques plates et à rouleaux-plaques ?
Concentrez-vous sur trois facteurs clés à long terme : la consommation d’énergie, les temps d’arrêt liés aux changements de moules et le gaspillage de matériaux d’emballage. Sur cinq ans, la consommation d’énergie réduite, les changements de moules plus rapides et la diminution du gaspillage de matériaux permises par une machine à rouleaux compensent souvent un investissement initial plus important. Demandez à votre fournisseur une estimation du coût total de possession en fonction de votre gamme de produits et de vos horaires de travail.
