Machine de conditionnement en stick packs

Machine d’emballage de bâtonnets liquides multi-voies

Percées dans notre ligne de conditionnement de liquides multi-voiessachet stickLigne pour stopper les fuites et maximiser l'OEE

Introduction : la transition à enjeux élevés vers le conditionnement liquide en dose unitaire

Dans les industries pharmaceutiques, nutraceutiques et de transformation alimentaire à haut volume, la demande du marché pour l’emballage liquide en dose unitaire a atteint un niveau record. Les consommateurs à travers l’Europe et l’Amérique du Nord privilégient fortement la praticité portable des élégants sticks unidoses. Cependant, migrer votre ligne de production des bouteilles traditionnelles ou des contenants rigides vers un film souple nécessite un bond majeur en maîtrise d’ingénierie.

Pour les responsables d’exploitation, la transition vers l’emballage liquide flexible est souvent entachée de problèmes coûteux : fuites de produit, scellage incohérent, imprécisions de dosage et cycles de changement extrêmement lents. Lorsqu’il s’agit de formules liquides haut de gamme, de principes actifs pharmaceutiques (API) ou de pâtes alimentaires visqueuses, même une infime variation de votre machine peut entraîner un gaspillage important de produit, une non-conformité réglementaire stricte et des arrêts de production dévastateurs.

1. Désolidarisation de la machine d’emballage en sticks liquides : rigueur d’ingénierie face aux architectures mécaniques classiques

Un "machine d’emballage en sticks ou un système standard de formage-remplissage-scellage est généralement conçu autour de liaisons mécaniques et de trémies basiques alimentées par gravité. Si cette configuration fonctionne pour des poudres à écoulement libre, elle échoue complètement lorsqu’elle est soumise aux propriétés physiques des liquides. Les fluides à forte tension superficielle, les pâtes collantes et les émulsions denses présentent des comportements erratiques lors du remplissage multi-voies à grande vitesse. L’action capillaire peut entraîner des traînées de produit sur la zone de scellage, ce qui compromet le laminé du film et provoque des fuites chroniques tout au long de la ligne.

Pour éviter la contamination des soudures, une haute performance "machine d’emballage en sticks liquides doit maîtriser le timing exact entre la distribution du liquide et l’avancement horizontal du film. La ligne liquide Rich Packing contrôle ce processus via un réseau de synchronisation électronique en boucle fermée. En isolant l’actionnement de la pompe du cycle de traction verticale du film, nos machines garantissent que la dose de liquide est injectée proprement au centre du tube formé, sans éclaboussures ni traînées résiduelles.

De plus, notre plateforme robuste remplace les arbres de transmission unifiés traditionnels par des servomoteurs décentralisés et synchronisés. Cette architecture permet aux opérateurs de calibrer chaque voie indépendamment via l’IHM centrale, offrant une répétabilité mécanique absolue pour les applications de micro-dosage.

2. Analyse approfondie : 8 avantages architecturaux de notre système de dosage en sticks liquides

Qu’est-ce qui distingue une machine de niveau industriel d’élite machine d’emballage en sticks des alternatives bas de gamme ? La différence réside dans les choix de matériaux, les seuils de contrainte structurelle et l’intelligence de la boucle d’automatisation. Ci-dessous se trouve une analyse d’ingénierie des 8 améliorations intégrées qui garantissent une stabilité à long terme et des rendements de production élevés.

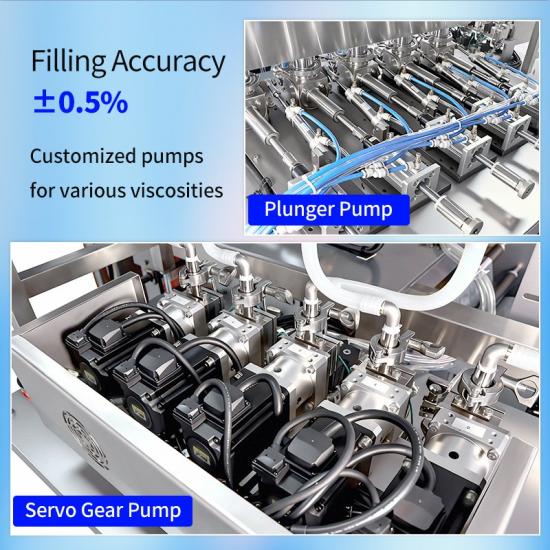

① Pompes de dosage sur mesure de précision (précision inégalée ±0.5%)

Lors de l’emballage de produits pharmaceutiques à forte valeur ou d’huiles nutritionnelles denses, un dosage précis est essentiel pour les marges bénéficiaires et la conformité réglementaire.

●La solution mécanique :Notre système intègre des pompes à lobes rotatifs, à piston ou péristaltiques conçues sur mesure, adaptées précisément au profil de viscosité spécifique de votre produit.

●L’avantage technique :En stabilisant la pression du fluide dans le collecteur, notre ensemble de remplissage atteint un seuil de précision exceptionnel de ±0.5%. Cela élimine les pertes dues au surremplissage et garantit que chaque voie délivre exactement la quantité indiquée sur l’étiquette, lot après lot.

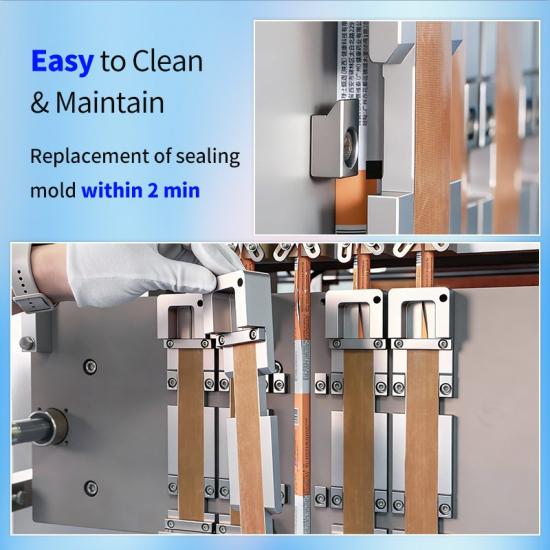

② Changements rapides de moules de scellage en 2 minutes

Les machines verticales de formage-remplissage-scellage traditionnelles nécessitent souvent des heures de calibrage intensif avec outils pour remplacer les éléments de scellage usés, ce qui nuit fortement à l’agilité des petites séries.

●Nous avons conçu un mécanisme révolutionnaire de glissière à déclenchement rapide pour nos mâchoires de scellage horizontales et verticales.

●L'avantage technique : Les opérateurs peuvent effectuer un changement complet du moule de scellage en seulement 2 minutes sans outils spécialisés. Cette capacité de changement rapide rend le nettoyage de routine, la maintenance et les ajustements de format incroyablement rapides, éliminant efficacement les arrêts prolongés.

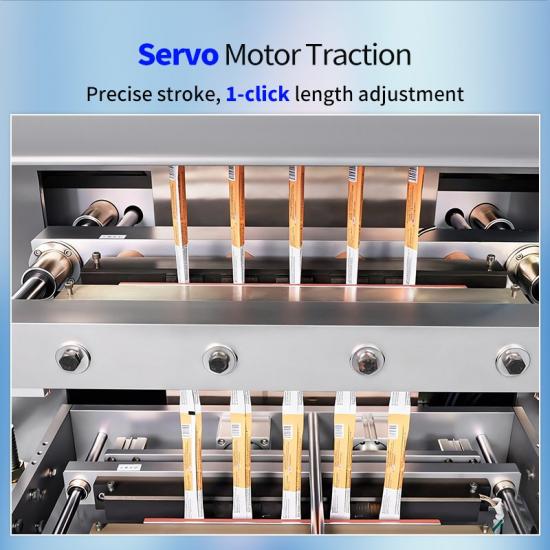

③ Traction servo en boucle fermée avec réglage de longueur en un clic

Les rouleaux de traction mécaniques entraînés par des chaînes ou des courroies s'étirent et s'usent naturellement avec le temps, provoquant des erreurs progressives dans les longueurs des sachets.

●La solution mécanique : Notre architecture de gestion de bande est alimentée par des entraînements de traction à servomoteurs indépendants à couple élevé.

●L'avantage technique : Ce système surveille la tension de traction en temps réel afin de fournir une course parfaitement stable. Les opérateurs peuvent modifier instantanément la longueur du sachet d'un simple clic sur l'interface IHM tactile numérique, en contournant les changements d'engrenages physiques fastidieux requis par les machines traditionnelles.

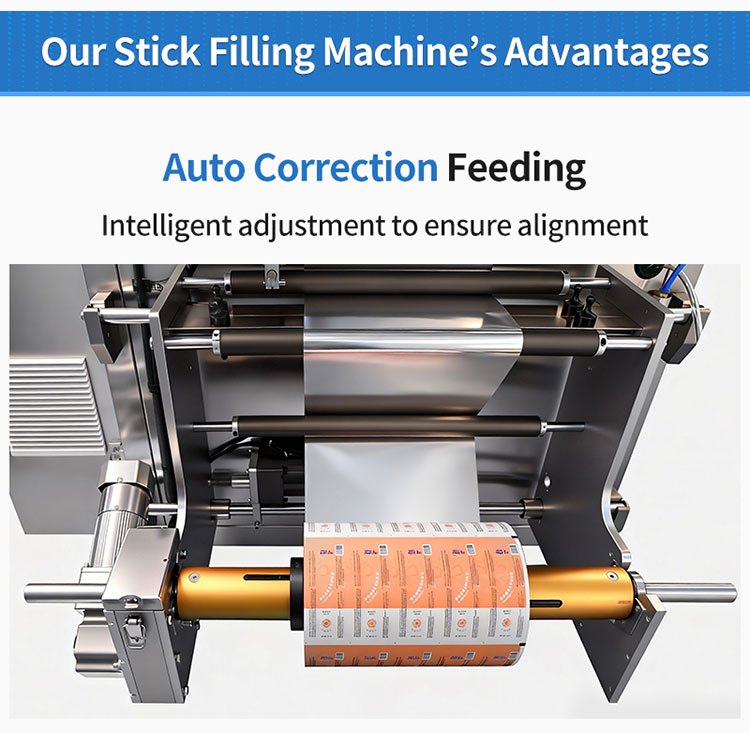

④ Suivi et correction automatiques intelligents du film

Si le film d'emballage se décale même légèrement de l'alignement pendant le déroulement à grande vitesse, cela provoque des soudures latérales asymétriques et des blocages catastrophiques des mâchoires.

●La solution mécanique : Le système intègre un système avancé de guidage de bande équipé de capteurs de repérage ultrasoniques et photoélectriques à haute sensibilité.

●L'avantage technique : La boucle de suivi automatisée surveille en continu les bords de la bande et déclenche des micro-ajustements instantanés des rouleaux de tension. Cet alignement actif garantit que le film est parfaitement centré lorsqu'il entre dans le col de formage, assurant une géométrie de sachet irréprochable.

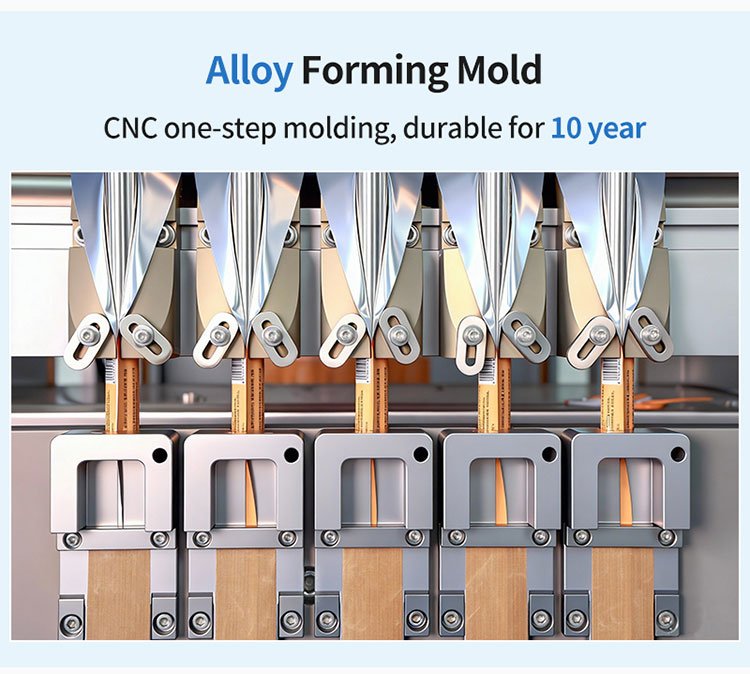

⑤ Colliers en alliage d'aluminium formés en une seule fois par CNC (durée de vie de 10 ans)

Le collier de formage est le composant le plus délicat d'une "machine d'emballage stick pack" ; toute imperfection de surface, même mineure, peut rayer ou déchirer le film barrière coûteux.machine d'emballage stick pack; toute imperfection de surface, même mineure, peut rayer ou déchirer le film barrière coûteux.

●La solution mécanique : Les moules de formage Rich Packing sont taillés dans un seul bloc d'alliage d'aluminium de qualité aéronautique à l'aide d'un usinage CNC 5 axes de haute précision.

●L'avantage technique : Comme il est façonné en une seule étape de fabrication sans soudures, le collier présente une surface parfaitement lisse qui réduit la friction du film. Cette construction robuste offre une stabilité structurelle et une durée de vie opérationnelle exceptionnelle allant jusqu'à 10 ans.10 ans.

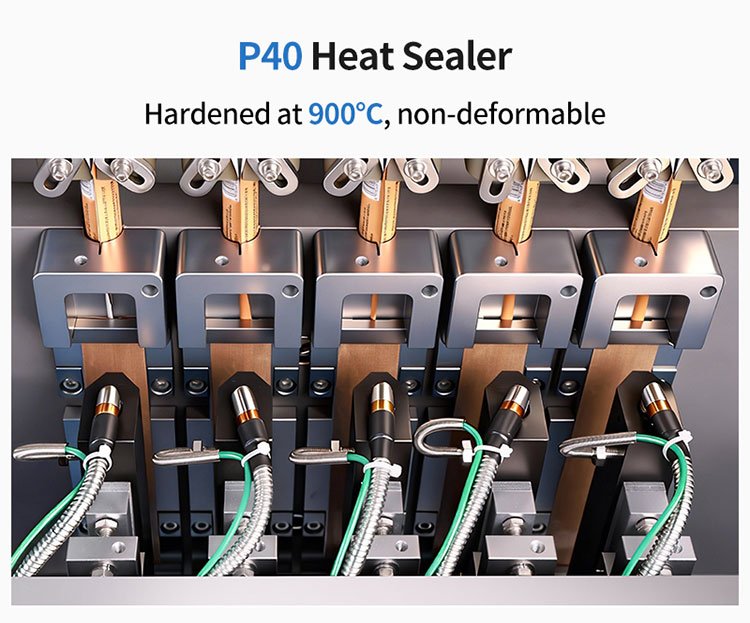

⑥ Scelleuses thermiques P40 spécialisées avec trempe à 900°C

Une exposition continue à des températures élevées et à une pression constante provoque la déformation des barres de scellage standard en cuivre ou en fer, entraînant une répartition inégale de la chaleur et des sachets qui fuient.

●La solution mécanique : Nos mâchoires de scellage sont forgées en acier matricé P40 de première qualité, soumises à un processus spécialisé de trempe et de durcissement à haute température à 900°C.900°C processus de trempe et de durcissement à haute température.

●L'avantage technique : Cette métallurgie avancée garantit que les mâchoires de scellage conservent leur planéité parfaite malgré la dilatation thermique continue. La chaleur est répartie de manière parfaitement uniforme sur toutes les lignes, produisant des scellages hermétiques impeccables et sans fuite, équipe après équipe.

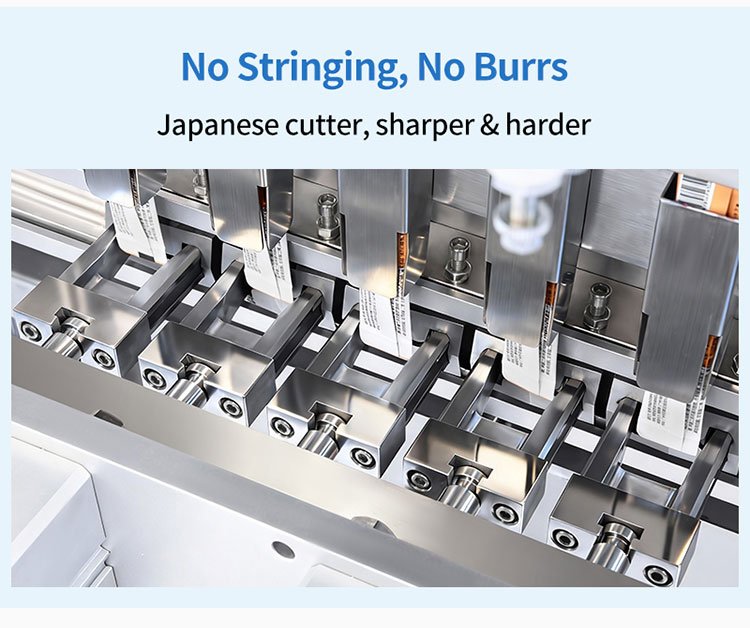

⑦ Coupeurs japonais importés haut de gamme pour des bords nets et sans bavures

Des lames de coupe émoussées déchirent le film d'emballage au lieu de le trancher, laissant des bords effilochés et des bavures qui nuisent à l'image haut de gamme de votre marque.

●La solution mécanique : La station de découpe et de refente est équipée de couteaux mécaniques affûtés sur mesure importés directement du Japon.

●L'avantage technique : Ces outils de coupe ultra-durs conservent leur tranchant extrême sur des millions de coupes continues. Ils offrent une finition esthétique nette et sans bavures et éliminent la poussière plastique microscopique qui obstrue généralement les équipements de mise en carton en aval.

⑧ Conformité mondiale universelle (cGMP, CE, ISO)

La vente sur des marchés hautement réglementés comme l'Europe et l'Amérique du Nord exige un respect strict des principes internationaux de sécurité et de conception sanitaire.

●La solution mécanique : Toute la "machine d'emballage de sticks" est construite sur une architecture ouverte de type balcon utilisant de l'acier inoxydable SUS304 et SUS316L de qualité alimentaire.machine d'emballage de sticksLa machine est fabriquée en acier inoxydable SUS304 et SUS316L de qualité alimentaire.

●L'avantage technique :La machine dispose de la pleine certification CE, conforme à des directives cGMP, et est fabriqué selon des ISO 9001 protocoles de gestion de la qualité. Cela garantit une validation facile pour les installations pharmaceutiques et simplifie les inspections de nettoyage.

3. Applications intersectorielles : maîtrise du traitement spécialisé des liquides

Notre machine de conditionnement en sticks ligne est spécialement optimisée pour servir trois industries distinctes, chacune présentant ses propres défis uniques de manutention des matériaux.

1. Le secteur pharmaceutique

Dans la production de suspensions orales liquides, d’antibiotiques et de sirops contre la toux, la précision et l’hygiène ne sont pas négociables. Nos machines de conditionnement pharmaceutique en sticks empêchent la contamination croisée des produits en isolant les éléments d’entraînement mécaniques derrière une paroi de balcon ouverte. Le collecteur de pompe propre et sans interstices peut être connecté à des systèmes avancés Clean-In-Place (CIP), permettant des cycles de lavage automatisés et validés sans démontage manuel.

2. L’industrie nutraceutique et des compléments de santé

Le marché des compléments alimentaires connaît une croissance massive des produits premium à haute viscosité tels que les vitamines liposomales, les gels énergétiques liquides et les shots de collagène marin. Fonctionnant comme des machines de conditionnement en sticks pour compléments alimentaires liquides, nos lignes utilisent des systèmes de trémie chauffée et des collecteurs chemisés spécialisés pour réduire la viscosité du fluide. Cela permet un dosage rapide, propre et constant dans de fines sachets à usage unique.

En outre, lors de l’emballage d’acides gras oméga très sensibles, notre système peut être équipé d’un module en ligne de balayage à l’azote. Celui-ci remplace l’oxygène résiduel à l’intérieur du stick pack par un gaz inerte avant le scellage, empêchant l’oxydation de l’huile et prolongeant significativement la durée de conservation du produit.

3. Le secteur agroalimentaire à haut volume

Des condiments à portion individuelle aux aliments santé portables, le traitement des aliments exige une vitesse soutenue et des coûts de maintenance réduits.

●Lignes de condiments : Configurées pour un haut débit machines de conditionnement en stick pack de ketchup, nos lignes traitent des formules acides et riches en sel sans corrosion, grâce à une construction en acier inoxydable de qualité supérieure.

●Lignes pour aliments visqueux : Servant de machine de conditionnement en stick pack de miel solutions, nos vannes rotatives sur mesure coupent proprement le flux de produit à l’extrémité de la buse, empêchant les filaments collants de contaminer la zone de scellage.

4. Matrice opérationnelle : système servo multi-voies vs équipement conventionnel

Pour les responsables des achats évaluant un investissement en capital, le tableau ci-dessous présente les avantages de performance clairs de notre avancé machine d'emballage en sticks par rapport à des alternatives standard de gamme économique.

5. Coût total de possession (TCO) et valeur de production à long terme

Lors de l’évaluation d’une nouvelle ligne de conditionnement de liquides, les fabricants avisés dépassent le prix initial et se concentrent sur le "Total Cost of Ownership (TCO)"Nos améliorations d’ingénierie sont spécifiquement conçues pour réduire les coûts opérationnels dans trois domaines clés :

●Minimisation des pertes produit: Réduction de votre erreur de dosage de $\pm2\%$ à ±0.5% permet d’économiser des milliers de litres de formule haut de gamme sur une année de production à grand volume.

●Réduction des coûts des consommables: Nos colliers de formage usinés CNC durent jusqu’à 10 ans, et nos mâchoires de scellage en Acier P40 trempées résistent indéfiniment à la déformation, réduisant drastiquement votre budget annuel de pièces de rechange.

●Réduction des frais de main-d’œuvre:Des fonctionnalités telles que le suivi automatisé du film, les réglages de longueur en un clic et les changements de moule en 2 minutes permettent à un seul opérateur de gérer efficacement plusieurs lignes, économisant ainsi des coûts de main-d'œuvre importants.

Résumé : garantir une efficacité d'emballage à long terme

La machine liquide multi-voies Rich Packing Machine d'emballage en sticksLa Machine d'emballage en sticks est un équipement fiable conçu pour relever les défis les plus difficiles de l'emballage de liquides. En combinant des pompes de dosage de haute précision avec une gestion avancée du film par servomoteurs, un 900°Cmâchoire de scellage trempée, et un 10-yearcollier de formage, ce système élimine les problèmes courants tels que les fuites de produit, le remplissage imprécis et les temps d'arrêt prolongés lors des changements de format.

Que vous exploitiez une ligne pharmaceutique de haute pureté, une installation de nutraceutiques en forte croissance ou une usine de transformation alimentaire à grand volume, notre équipement offre la fiabilité et la conformité nécessaires pour protéger vos marges et augmenter votre production.

FAQ technique pour la machine d'emballage en sticks

Q1 : Cette machine de remplissage en sticks peut-elle traiter à la fois des liquides très fluides comme l’eau et des pâtes à haute viscosité ?

R : Oui. La machine utilise une interface de pompe de dosage interchangeable. En remplaçant la tête de pompe—par exemple en utilisant une pompe péristaltique pour les liquides fluides ou une pompe à piston rotatif avec trémie chauffante pour les pâtes épaisses comme le miel—cet équipement unique peut s’adapter à une grande variété de poids de produits et de viscosités.

Q2 : Comment la fonction de suivi automatique ajuste-t-elle les erreurs d’alignement du film pendant les opérations à grande vitesse ?

R : Notre machine d’emballage en sticks est équipée d’un système actif de guidage du film. Des capteurs haute sensibilité scannent en continu les bords du film déroulé. Si une dérive est détectée, le système déclenche automatiquement des micro-ajustements via un cadre de correction motorisé, maintenant le film parfaitement centré lors de son entrée dans les cols de formage.

Q3 : Quels types de films laminés sont compatibles avec les éléments chauffants trempés P40 ?

R : Les mâchoires de scellage trempées P40 offrent une excellente stabilité thermique, les rendant compatibles avec presque tous les films barrières multicouches standards, y compris PET/AL/PE, PET/PE, Papier/AL/PE, ainsi que les films monoplastiques recyclables modernes et écologiques.

Q4 : Le système de pompe de dosage est-il compatible avec les systèmes de nettoyage en place (CIP) ?

R : Absolument. Notre machine d’emballage en sticks liquides est conçue dès le départ pour répondre aux normes strictes cGMP. Le collecteur de liquide, les tubes de dosage et les buses sont équipés de raccords sanitaires à connexion rapide qui s’intègrent parfaitement au système CIP centralisé de votre installation pour un nettoyage automatisé et validé.

Q5 : Quel est le délai de livraison typique pour une machine d’emballage multi-voies de liquides configurée sur mesure ?

R : Les configurations standard multi-voies prennent généralement entre 15 et 230 à 40 jours pour la fabrication.
