Le mélange est une opération unitaire centrale dans la fabrication pharmaceutique des formes solides dosées. Les poudres, les granulés, les principes actifs pharmaceutiques et les excipients doivent souvent être combinés avant la granulation, la compression des comprimés, le remplissage des capsules ou le conditionnement des poudres. Un mélangeur pharmaceutique crée le mouvement nécessaire pour répartir ces matériaux dans un lot, mais la machine ne détermine pas à elle seule la qualité du mélange. La taille des particules, la densité apparente, la fluidité, la séquence de chargement, le niveau de remplissage, le temps de mélange et le transfert des matériaux influencent tous le résultat final.
Les termes mélangeur pharmaceutique et mélangeur de poudres pharmaceutique sont souvent utilisés indifféremment. Dans la production de formes solides dosées, « mélangeur de poudres » désigne généralement l’équipement destiné aux poudres et granulés secs, tandis que « mélangeur » peut également décrire les équipements de mélange humide et de granulation. Ce guide se concentre sur les mélangeurs utilisés pour les poudres et granulés pharmaceutiques, avec une attention particulière portée au mélangeur en V et au mélangeur 3D.
Un mélangeur pharmaceutique combine deux matériaux ou plus en un mélange adapté à l’étape de fabrication suivante. Dans la production de formes solides dosées, le lot peut contenir un principe actif, des agents de remplissage, des liants, des désintégrants, des agents d’écoulement, des lubrifiants, des granulés secs ou des pellets enrobés.
La machine doit créer un schéma approprié de mouvement des particules sans provoquer de dommages inutiles, de chaleur, d’adhésion ou de ségrégation. Le point final dépend de la formulation et du procédé plutôt que d’un temps de mélange universel ou d’un chiffre d’uniformité annoncé. ICH Q8(R2) relie la compréhension de la formulation, les attributs des matériaux, les paramètres du procédé et les contrôles de fabrication, soutenant le principe qu’aucun réglage unique du mélangeur ne peut remplacer la compréhension du procédé.
La plupart des machines combinent plusieurs mécanismes. Un mélangeur pharmaceutique en Vrepose principalement sur le culbutage et la diffusion, un mélangeur à ruban crée une convection plus forte, un mélangeur pharmaceutique 3Dproduit une trajectoire de poudre multidirectionnelle, et un granulateur mélangeur à fort cisaillement utilise une turbine et un hachoir pendant la granulation humide.
Une force plus importante n’est pas automatiquement meilleure. Un culbutage doux protège les granulés fragiles, tandis que les poudres cohésives peuvent nécessiter un mouvement plus actif. Un cisaillement plus fort peut favoriser la formation de masse humide, mais peut également modifier la structure des particules ou augmenter la chaleur.
Le mélangeur pharmaceutique sélectionné influence le temps de traitement, la décharge, le nettoyage, le transfert et la répétabilité des lots. Il influence également le comportement du mélange lors de l’alimentation d’une presse à comprimés, d’une machine de remplissage de capsules, d’un granulateur ou d’une machine de remplissage de poudres.
Une machine adaptée peut néanmoins produire un mélange insatisfaisant lorsque les différences de taille des particules ou de densité sont trop importantes, lorsque la séquence de chargement est inappropriée, lorsque le niveau de remplissage est hors de la plage pratique ou lorsque le matériau se sépare après la décharge. Les recherches sur le mélange pharmaceutique montrent que l’homogénéité dépend de la conception de l’équipement, de la concentration en principe actif, de la séquence de chargement, du niveau de remplissage, du temps, de la vitesse, de l’échelle et des propriétés des poudres telles que la taille, la forme, la densité et la cohésivité.

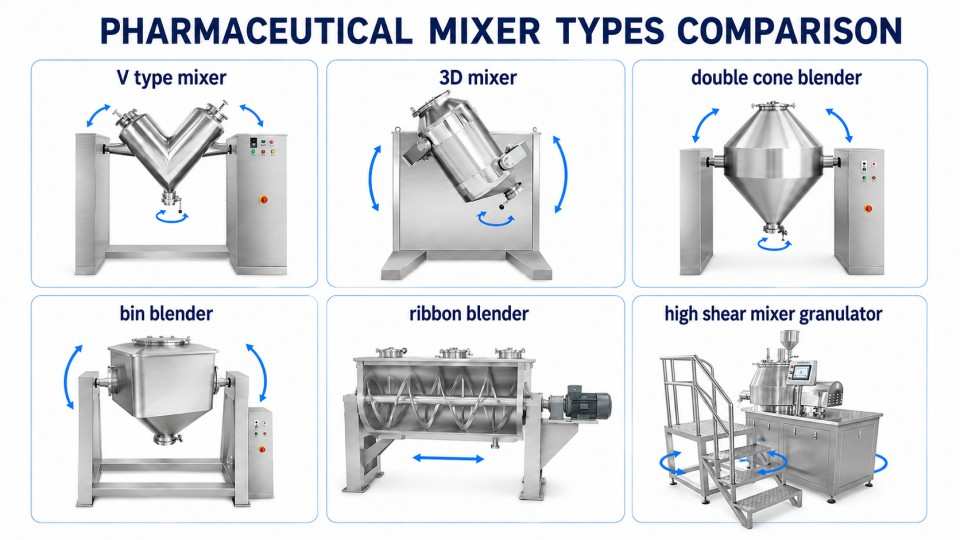

Différentes conceptions de mélangeurs créent différents mouvements de matériaux. La comparaison suivante se concentre sur les équipements couramment utilisés pour les poudres, les granulés et le traitement des formes solides dosées.
|
Type de mélangeur |
Action principale |
Matériaux adaptés |
Utilisation typique |
Limitation principale |
|
Mélangeur en V |
Culbutage doux sur un seul axe |
Poudres et granulés à écoulement libre |
Pré-mélange et mélange sec final |
Action limitée sur les poudres fortement cohésives |
|
Mélangeur 3D |
Mouvement multidirectionnel de la cuve |
Poudres et granulés nécessitant un mouvement plus large |
Mélange à sec doux |
Mécanisme d'entraînement plus complexe |
|
Mélangeur à double cône |
Brassage doux par culbutage |
Poudres sèches et granulés fragiles |
Mélange général par lots |
Moins efficace pour les mélanges cohésifs difficiles |
|
Mélangeur de bac ou d'IBC |
Culbutage du conteneur |
Lots secs moyens et grands |
Mélange avec moins d'étapes de transfert |
Nécessite des bacs et des équipements de manutention compatibles |
|
Mélangeur à ruban |
Mélange convectif forcé |
Poudres nécessitant un mouvement plus actif |
Lots plus grands et gammes de matériaux plus étendues |
Davantage de surfaces internes à nettoyer |
|
Mélangeur-granulateur à haut cisaillement |
Action de la turbine et du broyeur |
Poudre avec liquide liant |
Mélange humide et granulation |
Cisaillement plus élevé et génération possible de chaleur |
Les mélangeurs de type V, les mélangeurs 3D, les mélangeurs à double cône et les mélangeurs de bac déplacent tous le matériau en faisant tourner ou en repositionnant la cuve. Ils fournissent généralement un cisaillement relativement faible et conviennent aux poudres sèches ou aux granulés pouvant se déplacer à travers le lit de poudre sans forte agitation mécanique.
Un mélangeur de type V divise le lot entre deux bras connectés et le recombine près de la section inférieure, ce qui le rend adapté aux poudres à écoulement libre, aux granulés secs et aux traitements doux.
Un mélangeur 3D déplace la cuve dans plusieurs directions, créant une trajectoire plus complexe tout en maintenant un faible cisaillement. Il est utile lorsque les essais montrent qu'un culbutage sur un seul axe ne redistribue pas suffisamment le matériau.
Un mélangeur à double cône permet un mélange et une vidange doux mais, comme les autres mélangeurs à culbutage, peut rencontrer des difficultés avec les poudres cohésives. Un mélangeur de bac ou d'IBC utilise le conteneur de transport comme cuve de mélange, réduisant les étapes de transfert lorsque le système global de levage, de vidange et de nettoyage est compatible.
Un mélangeur à ruban utilise des rubans hélicoïdaux pour un mouvement convectif plus puissant et peut convenir aux lots plus importants ou aux poudres nécessitant un mélange plus actif, bien que ses arbres, joints et extrémités de cuve ajoutent des contraintes de nettoyage.
Un mélangeur-granulateur à haut cisaillement utilise une turbine et un broyeur pour distribuer le liant et former des granulés humides. Il ne remplace pas directement un mélange final doux. Les recherches montrent que des non-uniformités peuvent apparaître pendant le mélange à sec et la formation de masse humide, il faut donc évaluer l'ensemble du procédé.

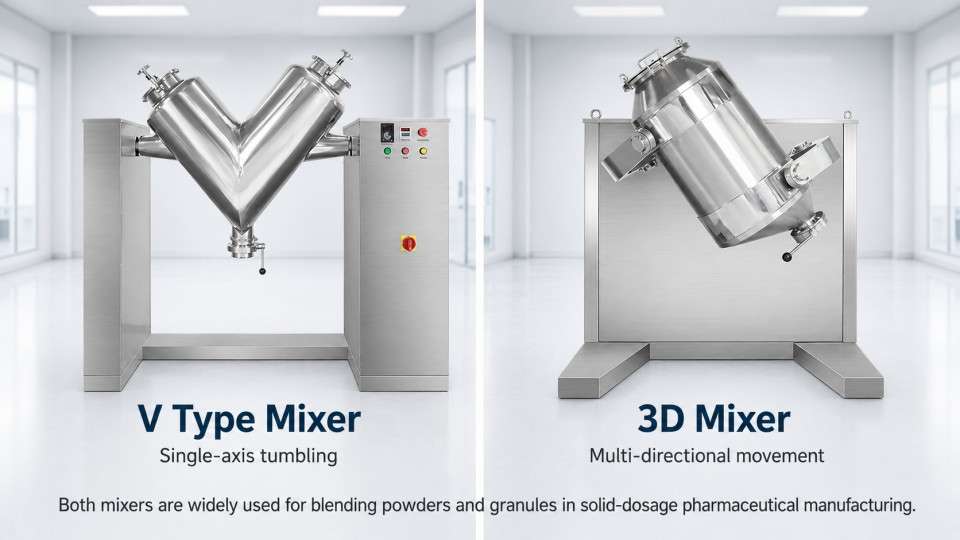

Rich Packing fournit des mélangeurs de type V et des mélangeurs 3D pour les applications de poudres et de granulés. La sélection doit commencer par le comportement du matériau et les exigences de production plutôt que par l'hypothèse que la machine la plus complexe est toujours meilleure.
|
Facteur de sélection |
Mélangeur de type V |
Mélangeur 3D |
|
Mouvement de la cuve |
Rotation autour d'un axe principal |
Mouvement multidirectionnel |
|
Niveau de cisaillement |
Faible |
Faible |
|
Matériaux typiques |
Poudres et granulés à écoulement libre |
Poudres et granulés nécessitant un parcours plus complexe |
|
Structure mécanique |
Relativement simple |
Plus complexe |
|
Évaluation du nettoyage |
Une géométrie simple de cuve peut faciliter l'accès |
Dépend du retrait de la cuve et de la conception de l'entraînement |
|
Investissement |
Généralement inférieur |
Généralement supérieur |
AUn mélangeur en V est souvent un point de départ pratique pour une formulation à écoulement libre avec une plage de taille et de densité de particules maîtrisable. Un mélangeur 3D devient plus pertinent lorsque le mouvement multidirectionnel produit une meilleure redistribution lors des essais sur les matériaux.
Aucune conception n'élimine automatiquement la ségrégation ni ne garantit un pourcentage d'uniformité fixe. Les poudres cohésives peuvent rester difficiles à traiter dans les deux cas, et les composants présentant des tailles ou des densités très différentes peuvent se séparer pendant la décharge. La sélection doit donc s'appuyer sur les performances réelles du matériau.

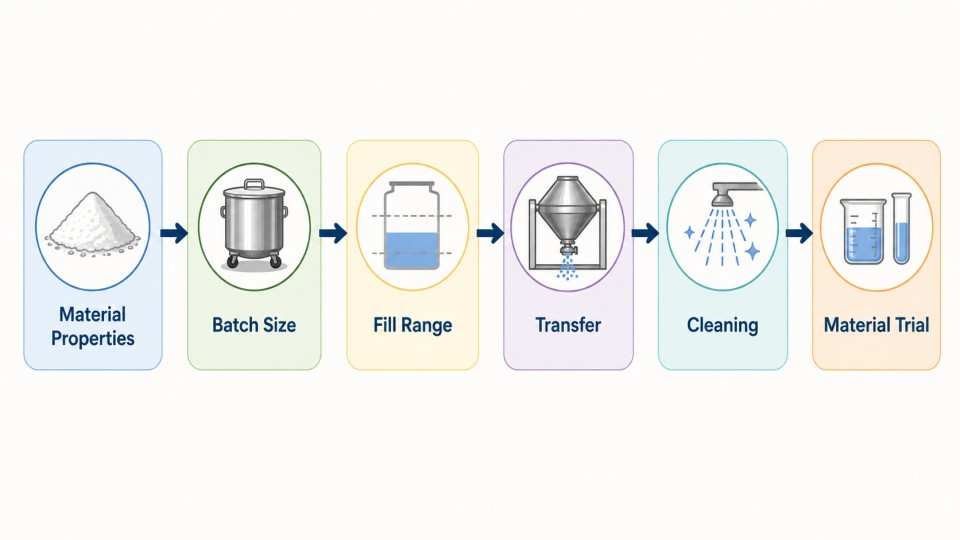

La sélection commence par les propriétés de la formulation :
Les propriétés des poudres influencent le mélange, le transfert, la compression des comprimés et le remplissage des capsules. Une mauvaise aptitude à l'écoulement peut provoquer un mouvement instable dans les trémies et les doseurs, tandis que les différences de propriétés des particules peuvent accroître le risque de ségrégation.
Le volume nominal de la cuve n'est pas identique à la capacité utile du lot. La poudre a besoin d'espace pour se déplacer, tandis qu'un sous-remplissage peut également affaiblir la circulation prévue. La sélection du lot doit tenir compte à la fois du poids et du volume apparent.
La plage de remplissage effective doit être établie pour la machine et la formulation spécifiques. Des recherches ont montré que des niveaux de remplissage élevés peuvent créer des zones où le mouvement est insuffisant, c'est pourquoi un seul pourcentage de chargement ne doit pas être appliqué à tous les mélangeurs pharmaceutiques.
Un mélange peut se séparer pendant la décharge, le transport, le remplissage de la trémie ou le remplissage de la matrice. La sélection doit donc tenir compte de la hauteur de chute, des vibrations, du mouvement de l'air, de la géométrie des conteneurs et des étapes de transfert.
Les revues de la fabrication des comprimés identifient les propriétés des particules, l'écoulement des poudres, la géométrie des équipements et les étapes successives de manipulation comme des causes interdépendantes de ségrégation.
Les questions importantes incluent la possibilité d'accéder aux surfaces en contact avec le produit, la possibilité de retirer la cuve ou les composants internes, les endroits où des résidus peuvent s'accumuler et la pertinence d'un nettoyage à sec, d'un nettoyage humide ou d'une configuration CIP.
La nuance d'acier inoxydable, la finition de surface, les pièces amovibles et les dispositifs de pulvérisation peuvent favoriser une conception hygiénique, mais aucun de ces éléments ne rend automatiquement un mélangeur conforme aux BPF. Les recommandations de validation des procédés de la FDA mettent l'accent sur les preuves scientifiques et le contrôle du cycle de vie, tandis que ICH Q9(R1) recommande des décisions fondées sur les risques proportionnées à l'incertitude et à l'importance.
Un essai utile sur les matériaux doit couvrir :
Le matériau ne doit pas être évalué uniquement par son apparence à l'intérieur de la cuve. Une seule position d'échantillonnage peut ne pas représenter l'ensemble du lot. Des études de surveillance multipoints ont montré que l'observation d'un seul emplacement du mélangeur peut donner une représentation erronée de l'état réel du mélange.
sélection d'un mélangeur pharmaceutique

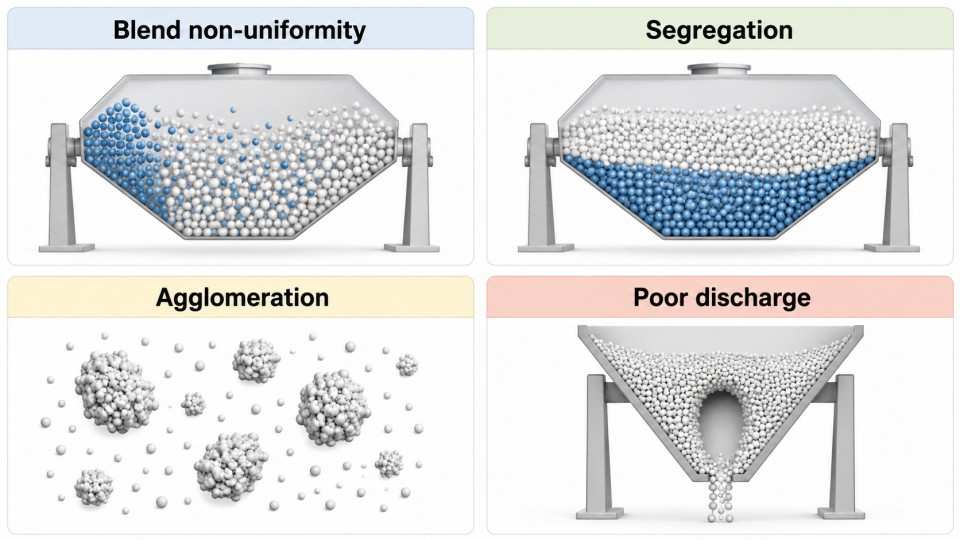

Une répartition inégale peut résulter d'un mouvement insuffisant, d'un ordre de chargement inadapté, d'un matériau cohésif, d'un niveau de remplissage incorrect, d'une agglomération ou d'une incompatibilité entre la poudre et le mélangeur.
Augmenter le temps de mélange ne résout pas tous les cas. Un mélange peut atteindre un équilibre entre le mélange et la ségrégation, après quoi des révolutions supplémentaires apportent peu d'amélioration ou introduisent de nouveaux risques de traitement.
La ségrégation peut se produire par tamisage, vibration, fluidisation ou chute libre. Le transfert du mélangeur vers un bac, une trémie, une presse à comprimés ou une remplisseuse de capsules peut donc être aussi important que l'étape de mélange elle-même.
La taille des particules, la densité, la cohésivité, la géométrie de l'équipement et les conditions de manipulation contribuent toutes au risque. Un mélange qui présente une uniformité lors des tests dans le mélangeur peut perdre cette uniformité pendant les manipulations ultérieures.
L'humidité, la charge statique, les particules fines, l'adhésion de surface ou les formulations cohésives peuvent produire des amas et des dépôts sur les parois. Un mélangeur différent peut aider dans certains cas, mais un tamisage, un contrôle de l'humidité, des modifications de formulation ou une granulation peuvent également être nécessaires.
Une mauvaise décharge peut également résulter de la conception de la sortie, d'un écoulement insuffisant de la poudre ou d'une compaction du matériau près de la vanne. Le problème ne doit pas être automatiquement attribué au temps de mélange.
Un mélange plus long n'est pas toujours plus sûr. Une action mécanique excessive peut endommager les granulés fragiles, tandis qu'un mélange prolongé avec un lubrifiant peut modifier les propriétés des comprimés en aval.
Des études impliquant le stéarate de magnésium ont établi un lien entre un mélange plus long et une réduction de la résistance à la traction des comprimés. Le temps de lubrification doit donc être développé et contrôlé comme une étape spécifique du procédé plutôt que prolongé sans preuves justificatives.
problèmes courants de mélange des poudres
Un procédé typique de production de formes posologiques solides peut inclure :
Dosage des matières premières
→ tamisage ou broyage lorsque nécessaire
→ pré-mélange
→ granulation lorsque nécessaire
→ séchage et calibrage
→ mélange final
→ compression des comprimés ou remplissage des capsules
→ emballage
Toutes les formulations n'utilisent pas toutes les étapes. Les mélanges destinés à la compression directe peuvent passer à une presse à comprimés lorsque les propriétés du matériau et les données de développement soutiennent cette voie. Les produits obtenus par granulation humide nécessitent une distribution du liant avant le séchage et le mélange final.
Les formulations de capsules nécessitent également un écoulement stable de la poudre et une résistance à la ségrégation pour une alimentation constante dans la machine de remplissage de capsules. Le mélangeur pharmaceutique est donc une partie d'un processus de fabrication connecté plutôt qu'une solution de qualité isolée.
Il n'existe pas de mélangeur pharmaceutique unique qui soit le meilleur pour toutes les poudres ou tous les granulés. Les mélangeurs en V offrent un mélange doux et économique par culbutage pour de nombreux mélanges secs à écoulement libre. Les mélangeurs 3D utilisent un mouvement multidirectionnel de la cuve lorsqu'un parcours de poudre plus complexe est nécessaire. Les mélangeurs à double cône, les mélangeurs de bacs, les mélangeurs à ruban et les granulateurs à mélange élevé répondent à différents besoins en matière de matériaux et de procédés.
Une sélection pertinente commence par les propriétés du matériau, le volume du lot, la plage de remplissage, l'alimentation, la décharge, le transfert, le nettoyage et le traitement en aval. Des essais réels avec les matériaux doivent ensuite confirmer que le processus complet — et pas seulement le mélangeur — peut fournir des performances reproductibles.
Les termes se chevauchent souvent. « Blender » désigne couramment l’équipement utilisé pour les poudres sèches et les granulés, tandis que « mélangeur » est plus large et peut inclure les équipements de mélange à sec, de mélange humide et de granulation.
Aucune conception n’est la meilleure pour toutes les poudres sèches. Les matériaux à écoulement libre conviennent souvent aux mélangeurs à tambour, tandis que les poudres cohésives peuvent nécessiter une action convective plus forte, des modifications de formulation ou une granulation.
Un mélangeur de type V tourne principalement autour d’un seul axe et divise puis recombine de manière répétée le lit de poudre. Un mélangeur 3D déplace la cuve dans plusieurs directions, créant un trajet de matériau plus complexe.
La plage de remplissage correcte dépend de la géométrie de la cuve, de la densité apparente de la poudre, du comportement d’écoulement et de la plage de fonctionnement testée par le fabricant. Un pourcentage universel ne doit pas être appliqué à chaque mélangeur et chaque formulation.
Le temps de mélange doit être établi par le développement du procédé et un échantillonnage représentatif. Le point final dépend de la formulation, de la machine, de la vitesse, du niveau de remplissage, de la séquence de chargement et du risque de ségrégation ou de lubrification excessive.
