Machine de mise en carton de bâtonnets

Machine automatique de conditionnement de boîtes en carton pour bâtonnets

Paramètres du produit

Machine de cartonnage de sachets : 66 améliorations critiques dans le RQ-ZH-130W pour surmonter les goulots d'étranglement du conditionnement en stick pack

Introduction : Résoudre le dilemme du conditionnement secondaire pour les formats à dose flexible

Les systèmes de cartonnage standards et hérités sont conçus pour traiter des articles rigides tels que des plaquettes de blisters ou des flacons. Lorsqu'ils sont alimentés avec des bandes ou sticks flexibles, ils subissent régulièrement des bourrages de matériau, des erreurs de comptage et des dommages esthétiques sur le carton extérieur. Pour les responsables d'exploitation en Europe et en Amérique du Nord cherchant à optimiser l'efficacité globale des équipements (OEE) et à réduire les coûts de main-d'œuvre, investir dans une ligne automatisée spécialisée est une nécessité opérationnelle.

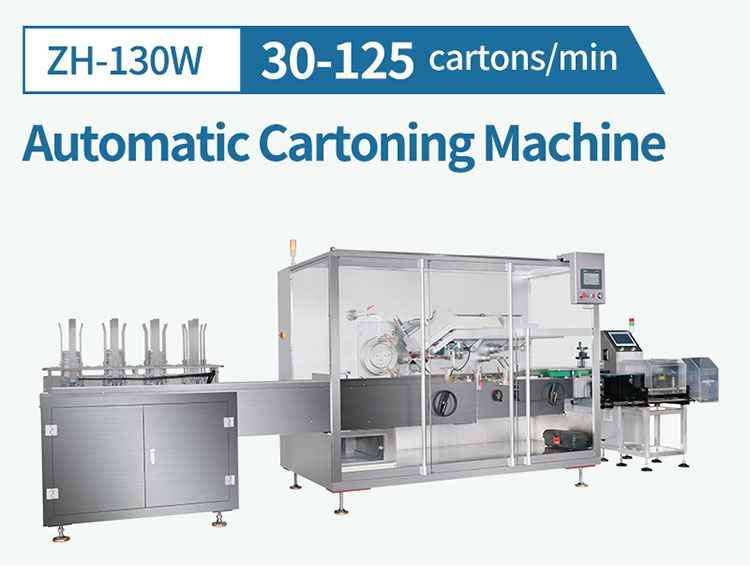

Le Rich Packing RQ-ZH-130W Horizontal Automatic Sachet Cartoning Machine représente une évolution technique majeure dans l’automatisation du conditionnement secondaire. Fonctionnant à des vitesses de production vérifiées allant jusqu’à 125 cartons par minute, ce système est conçu avec précision pour gérer la cinématique complexe de la manipulation des sachets flexibles.

Dans ce guide commercial et technique complet, nous examinerons les applications industrielles de cette ligne à grande vitesse et analyserons les 6améliorations technologiques principales qui permettent au RQ-ZH-130W d'assurer une performance de cartonnage continu sans erreur pour vos marques premium.

Partie 1 : La nécessité multi-industrielle d'une automatisation spécialisée des stick packs

Le stick pack flexible est devenu un format d'emballage dominant à l'échelle mondiale en raison de la demande des consommateurs pour la commodité en dose unitaire, le contrôle des portions et la fraîcheur portable. Cependant, une machine de mise en carton ne peut pas s'adapter au comportement structurel irrégulier des sachets flexibles. Le RQ-ZH-130W machine de cartonnage de sachets est spécialement optimisée pour combler cet écart dans trois secteurs industriels principaux.

1. L'industrie pharmaceutique

Dans l'emballage pharmaceutique, la précision absolue des quantités et la prévention de la contamination croisée sont légalement exigées selon des directives cGMP strictes. Qu'il s'agisse de traiter des antibiotiques granulaires, des suspensions en poudre ou des liquides oraux à dose unitaire, une machine de cartonnage pour stick pack doit garantir que chaque boîte contient exactement le nombre requis sans compromis. Le RQ-ZH-130W intègre des réseaux de capteurs sans faille pour vérifier la présence des sachets, éliminer les erreurs d'unités manquantes et gérer les exigences de traçabilité pharmaceutique en aval.

2. Le marché des nutraceutiques et des compléments alimentaires

Le secteur des nutraceutiques se caractérise par des calendriers de production à forte variété et à haut volume. Des produits comme les peptides de collagène, les électrolytes pour la nutrition sportive, les poudres de légumes verts et les gels énergétiques liquides nécessitent une machine de mise en carton de sticks d'une flexibilité exceptionnelle Machine de mise en carton de sticks. Étant donné que les formulations nutraceutiques utilisent souvent des laminés en feuille multicouches épais ou des matériaux recyclables écologiques modernes, la ligne de mise en carton doit gérer différentes épaisseurs de sachets et profils de scellage sans altérer sa précision structurelle.

3. Le secteur de l'alimentation et des boissons

Du café instantané et des crèmes laitières en poudre aux mélanges de boissons spécialisés et aux condiments liquides, l'industrie alimentaire exige des performances continues à grande vitesse et de faibles coûts d'exploitation. Fonctionnant comme une machine de mise en carton de sticks de café fiable Machine de mise en carton de sticks de caféLa RQ-ZH-130W gère des charges de travail continues en plusieurs équipes avec une intervention humaine minimale. Sa conception hygiénique garantit un nettoyage rapide, permettant aux installations alimentaires de maintenir des conditions sanitaires impeccables tout en maximisant le rendement quotidien de la ligne.

Partie 2 : Analyse technique approfondie : le 6 améliorations architecturales fondamentales du RQ-ZH-130W

Le succès commercial de la machine de mise en carton de sachets RQ-ZH-130W Machine de mise en carton de sachets repose sur ses différences mécaniques par rapport aux conceptions de mise en carton standard. Ci-dessous se trouve une analyse technique des sept caractéristiques spécifiques conçues pour éliminer les erreurs opérationnelles et maximiser la stabilité de la ligne.

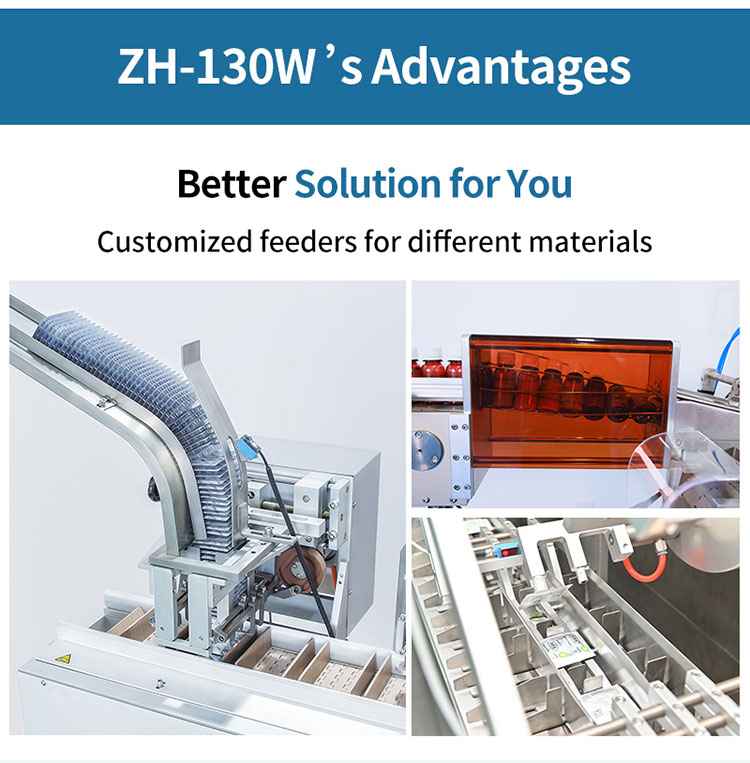

Amélioration 1 : Système d’alimentation de collimation avancé pour un tri précis des sachets

Les machines d'emballage de cartons standard tentant de recevoir ce flux chaotique se bloquent inévitablement.Machine d'emballage de cartonsLa solution d'ingénierie :

●La solution d'ingénierie :La RQ-ZH-130W remplace les simples goulottes de chute par un système de tri intelligent automatisé par collimation. Ce module utilise une série de pistes vibrantes indépendantes et de rails de guidage mécaniques qui capturent le flux irrégulier des sticks et les alignent mécaniquement en une disposition parfaitement ordonnée en file unique.

●L'avantage commercial :En transformant un flux de matériaux chaotique en une disposition structurée et prévisible, la machine de mise en carton de sachets élimine l'intervention humaine lors de la phase d'alimentation, permettant à la ligne d'emballage secondaire de correspondre au rendement maximal des machines de mise en sticks multi-voies haut de gamme.Machine de mise en carton de sachetsAmélioration 2 : Mécanisme de poussée de regroupement prédéfini (empilage sans erreur)

Amélioration 2 : Mécanisme de poussée de regroupement prédéfini (empilage sans erreur)

Les consommateurs européens et américains exigent des quantités exactes, et un seul sachet manquant dans une boîte de vente au détail peut détruire la confiance dans la marque et entraîner des pénalités de la part des distributeurs. De plus, les stratégies marketing nécessitent souvent des agencements de mise en carton complexes, comme l’empilage de dix sticks en une grille à deux couches 5x2.

●La solution d'ingénierie :Le RQ-ZH-130W est doté d’un mécanisme servo-commandé de groupement et de poussée avec comptage prédéfini. Ce système compte les sachets individuels lorsqu’ils passent dans le canal de collimation et les accumule dans des butées mécaniques précises. Une fois le nombre cible atteint, le mécanisme exécute une course fluide à déplacement positif pour pousser l’ensemble du lot vers l’avant.

●Matrice de flexibilité: Le système est entièrement configurable pour prendre en charge à la fois les configurations à une seule couche et l’empilage de sachets en double couche configurations dans le carton. Le poussoir fonctionne avec une synchronisation mécanique, garantissant un comptage sans erreur par carton, indépendamment du caractère glissant du film des sachets ou des variations d’épaisseur.

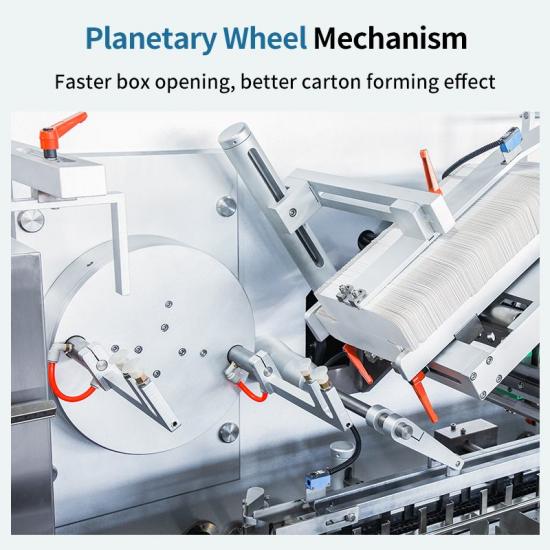

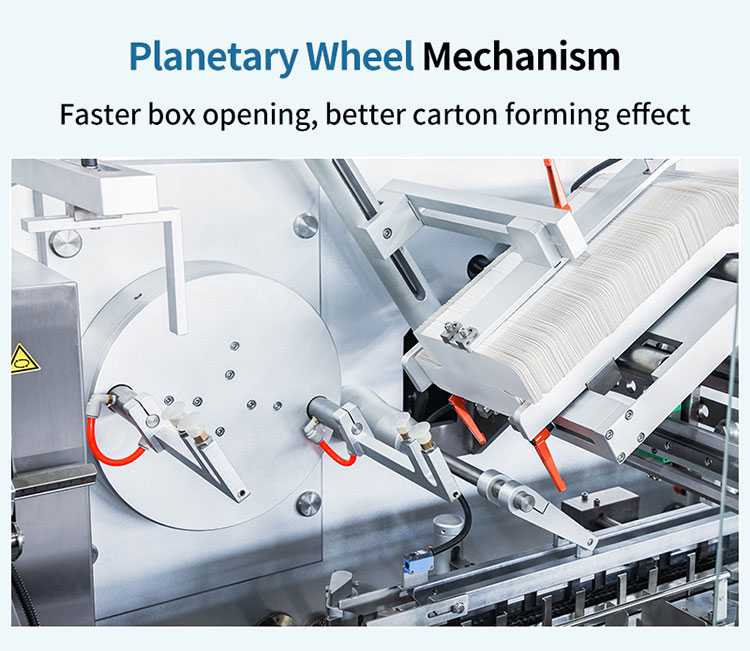

Mise à niveau 3 : mécanisme d’aspiration et d’ouverture des cartons à roue planétaire

À des vitesses dépassant 100 cartons par minute, le processus consistant à extraire une ébauche de carton plat du magasin et à la dresser en une boîte tridimensionnelle parfaite est fortement sujet aux défaillances. Les systèmes simples de traction linéaire par aspiration désalignent souvent le carton, provoquant des cartons déformés cartons et des arrêts de ligne.

●La solution d’ingénierie : Le RQ-ZH-130W Sachet Cartoning Machine utilise un système d’extraction et d’aspiration à roue planétaire de pointe. Plusieurs ventouses tournent sur une tête d’indexation à engrenage planétaire, s’approchant tangentiellement du magasin de cartons plats.

●L’avantage cinétique : Le mouvement planétaire garantit que l’ébauche de carton est tirée vers le bas et forcée à s’ouvrir symétriquement des deux côtés simultanément. Cette action d’ouverture mécanique positive à grande vitesse garantit un formage de carton exceptionnel, même lors du travail avec du carton recyclé rigide à haute densité ou cartons avec des joints préencollés récalcitrants.

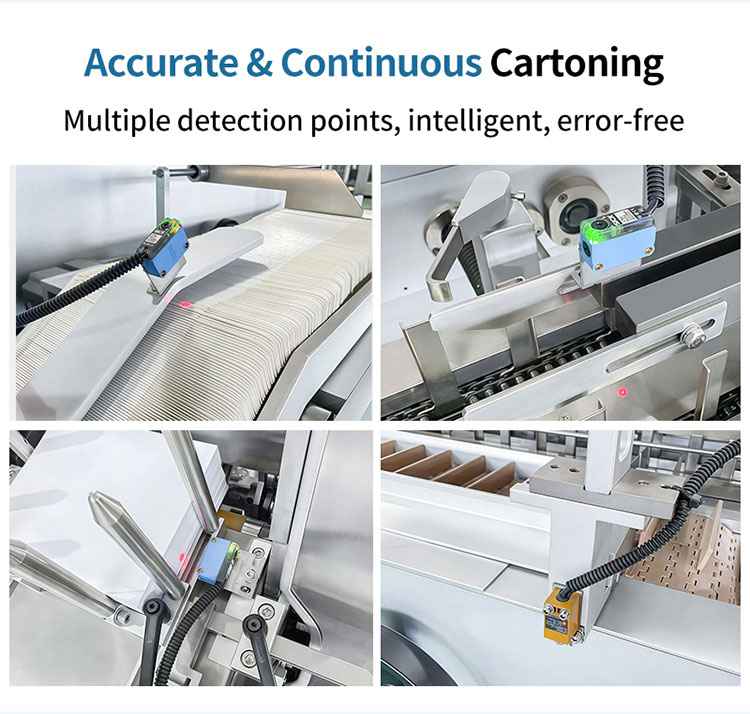

Mise à niveau 4 : réseau de capteurs d’audit intelligents multipoints

Une ligne d’emballage automatisée n’est aussi bonne que sa logique de contrôle qualité. Si une machine remplit aveuglément cartons des compartiments vides ou ne détecte pas un dépliant manquant, cela crée une responsabilité en aval.

●La solution d’ingénierie : Ce Sachet Cartoning Machine est construit avec un réseau complet de capteurs photoélectriques à sécurité intégrée qui contrôlent en continu chaque étape du cycle d'emballage :

1.Détection de présence des sachets : Vérifie qu'un lot de sachets valide est prêt avant l'extraction d'une boîte.

2.Logique sans matériau - sans carton : Si un emplacement produit sur le convoyeur arrive vide, la machine saute automatiquement l'extraction de carton pour ce cycle, économisant de précieux matériaux d'emballage.

3.Vérification de l'insertion de la notice : Garantit que le manuel d'utilisation ou la brochure d'information est correctement placé aux côtés du produit.

4.Détection de bourrage de boîte : Arrête instantanément la ligne si une déformation structurelle se produit en aval du circuit.

●L'avantage opérationnel : Cette boucle de surveillance multipoints transforme l'unité en un système intelligent et sans erreur. Tout emballage défectueux ou incomplet est automatiquement signalé et dévié via une porte de rejet pneumatique à la goulotte de déchargement, garantissant que 100 % des produits finis expédiés aux détaillants sont parfaitement irréprochables.

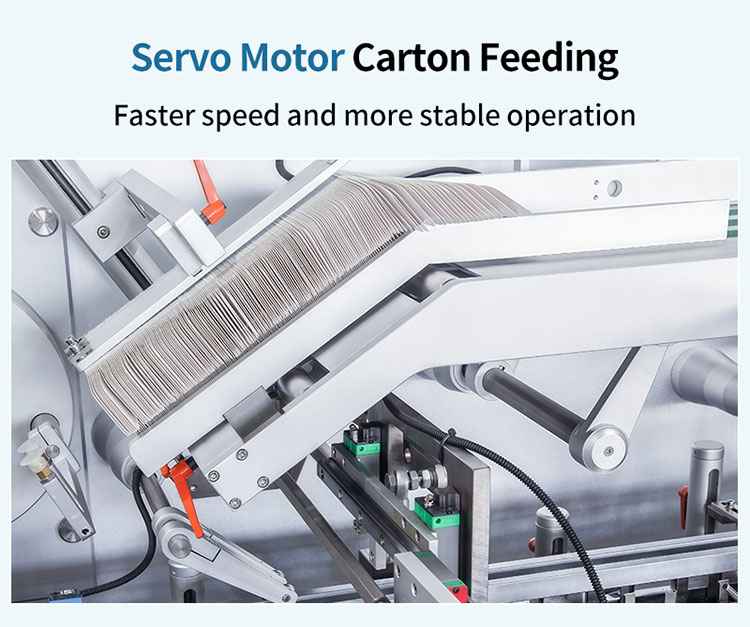

Amélioration 5 : Mécanisme d'alimentation des cartons entraîné par servomoteurs

Les équipements de mise en carton traditionnels reposent fortement sur des liaisons mécaniques complexes, des chaînes et des cames supérieures pour déplacer les cartons dans la machine. Avec le temps, ces pièces mécaniques s'allongent et s'usent, entraînant des erreurs de synchronisation et des mouvements saccadés à grande vitesse.

●La solution d'ingénierie : L'architecture d'alimentation et de transport des cartons du RQ-ZH-130W est pilotée par un réseau dédié de servomoteurs à couple élevé.

●L'avantage opérationnel : L'entraînement servo fournit une cinématique parfaitement linéaire et sans vibrations. Il permet des profils d'accélération et de décélération ultra-fluides pendant le cycle de transport. En éliminant le jeu mécanique courant dans les anciens Machine automatique d'emballage de cartons pour bâtonnets designs, la machine fonctionne nettement plus silencieusement, subit moins d'usure et maintient une précision de positionnement absolue sur des décennies d'exploitation en plusieurs équipes.

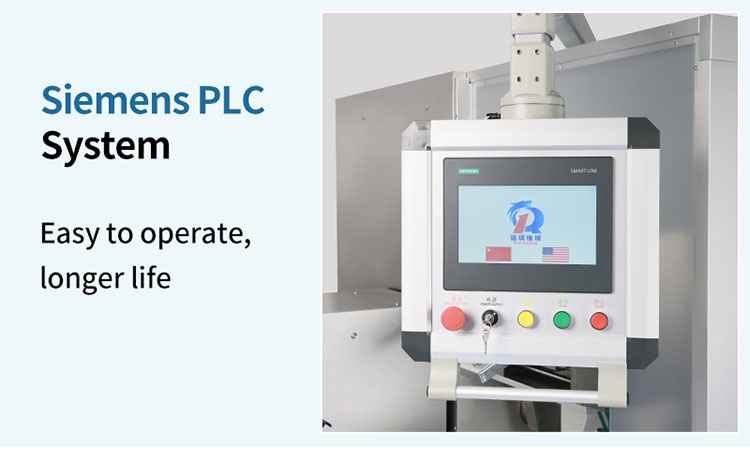

Amélioration 6 : Architecture de contrôle centralisée PLC Siemens

Un machine de mise en carton de sachets nécessite un système de contrôle électronique capable de traiter des centaines de signaux de capteurs chaque milliseconde sans latence.

●La solution d'ingénierie : L'ensemble du cadre opérationnel du RQ-ZH-130W est basé sur un PLC Siemens industriel de qualité allemande, couplé à une interface homme-machine (HMI) couleur tactile haute définition et réactive.

●L'avantage technique : La architecture Siemens assure une stabilité opérationnelle à long terme, des vitesses de traitement élevées et une facilité mondiale d'approvisionnement des composants. L'interface homme-machine (HMI) traduit des cinématiques machine complexes en une expérience de contrôle simple et conviviale. Les opérateurs peuvent recalibrer les courses des poussoirs, modifier les temporisations des capteurs, surveiller les indicateurs OEE en temps réel et accéder instantanément à des journaux de diagnostic de pannes explicites, rendant la machine accessible à des personnels de niveaux d'expérience variés.

Partie 3 : Comparaison opérationnelle : RQ-ZH-130W vs équipements hérités

Pour une équipe d'approvisionnement commerciale, justifier les dépenses d'investissement nécessite une compréhension claire des écarts de performance. Le tableau ci-dessous illustre les avantages opérationnels marqués du RQ-ZH-130W par rapport aux plateformes de mise en carton génériques standard.

Partie 4 : Maximiser le coût total de possession (TCO) et la valeur de production

Lorsque des responsables des achats européens et américains évaluent une machine de cartonnage pour sticks, la décision financière doit aller au-delà du prix d’achat initial afin de prendre en compte les coûts d’exploitation à long terme.

1. Réduction drastique des coûts des matériaux d’emballage

La précision absolue de la roue d’aspiration planétaire et du poussoir entraîné par servomoteur empêche la déformation des cartons. Dans les machines standard, une seule mauvaise alimentation peut endommager toute une série de cartons avant que la ligne ne puisse être arrêtée. La logique de capteur « No Material - No Carton » du RQ-ZH-130W garantit qu’aucun carton vierge n’est gaspillé en raison des variations d’alimentation en amont. Sur une année de fabrication à grande vitesse, ces économies de carton peuvent représenter des milliers de dollars directement ajoutés à votre résultat net.

2. Élimination des coûts de main-d'œuvre

Parce que le RQ-ZH-130W fonctionne comme une machine entièrement machine automatique d’emballage en carton pour sticks, il peut être relié directement à votre ligne VFFS multi-voies de stick packs en amont via un pont convoyeur intelligent. La machine gère elle-même le tri, le regroupement, le chargement et le rejet des défauts. Cette automatisation complète élimine le besoin de personnel dédié au conditionnement manuel, vous permettant de réaffecter votre main-d'œuvre à des postes à plus forte valeur ajoutée dans l’usine.

3. Réduction des coûts d’outillage sur la durée de vie

De nombreuses installations commerciales évitent le cartonnage automatisé en raison des coûts importants liés à l’achat de nouvelles pièces de changement pour différentes tailles de boîtes. Rich Packing résout ce problème grâce à la modularité structurelle. Le RQ-ZH-130W est conçu avec des échelles de réglage rapide et des composants à montage rapide. Lors du passage d’une petite boîte de 5 unités à un grand carton de présentation de 30 unités, vous n’avez qu’à remplacer des guides modulaires spécifiques plutôt que d’acheter un jeu d’outils entièrement nouveau, ce qui maintient vos coûts d’inventaire à long terme exceptionnellement bas.

Partie 5 : Conformité cGMP complète et intégrité structurelle

Pour les acheteurs européens et nord-américains opérant sous l’œil vigilant de la FDA, de l’EMA et des autorités sanitaires nationales, la construction des machines est indissociable de la conformité réglementaire.

●Matériaux premium :L’ensemble du châssis et de l’habillage structurel du RQ-ZH-130W est fabriqué en acier inoxydable SUS304 de haute qualité. Tous les composants mécaniques entrant en contact direct avec votre produit sont réalisés en acier inoxydable SUS316L de qualité supérieure, chimiquement inerte, ou en alliages d’aluminium anodisé de qualité médicale.

●Conception hygiénique en balcon :La machine utilise une architecture ouverte sanitaire. Les engrenages d’entraînement mécaniques, les moteurs et les conduites de graisse sont complètement isolés à l’arrière de la machine, enfermés en toute sécurité loin de la zone de fonctionnement avant. Cela élimine toute possibilité de contamination de vos aliments ou sachets pharmaceutiques par des huiles de lubrification et permet des lavages faciles conformes aux audits sanitaires les plus rigoureux.

Partie 6 : Résumé : Pérenniser votre entreprise d’emballage

La phase d’emballage secondaire ne devrait jamais être le facteur qui limite le débit quotidien de votre usine. La machine de cartonnage horizontal pour sachets Rich Packing RQ-ZH-130W représente une solution fiable et hautement efficace aux défis mécaniques uniques posés par les sticks packs et sachets flexibles.

En combinant la fiabilité brute d’une fonte nodulaire avec l’intelligence numérique d’un boucle de contrôle Siemens PLC, roue d’aspiration planétaire, et pistes de regroupement entraînées par servomoteurle RQ-ZH-130W garantit que votre produit est conditionné rapidement, avec précision et de manière soignée à chaque poste. Cessez de laisser les lignes de conditionnement manuelles ou les machines génériques sous-dimensionnées limiter le véritable potentiel de croissance de votre entreprise.

FAQ : Clarifications techniques d’experts pour acheteurs professionnels

Q1 : Le RQ-ZH-130W peut-il traiter à la fois des stick packs de poudre et des sachets de gel liquide sur la même ligne ?

A : Oui, absolument. Le convoyeur de tri de collimation automatisé et le mécanisme de poussée de regroupement par servomoteur sont totalement agnostiques à l’état interne du sachet. Que le stick contienne de la poudre libre, des granulés ou des gels liquides visqueux, la machine traite la surface externe laminée avec la même précision, ce qui en fait un atout de machine de cartonnage de sachets extrêmement polyvalent.

Q2 : Comment la machine gère-t-elle l’inclusion de notices ou de brochures informatives pour les consommateurs ?

A : Le RQ-ZH-130W peut être équipé d’un module intégré à grande vitesse de pliage et d’insertion automatique de notices (tel qu’un système GUK). Le système prend automatiquement une notice papier à plat, la plie selon votre spécification (pli croisé ou pli en Z) et l’insère dans la boîte en carton avec le lot de stick packs.

Q3: Combien de temps faut-il à un opérateur pour passer la machine d’une taille de carton à une autre ?

A : Grâce aux repères d’échelle calibrés sur nos volants de réglage, aux indicateurs de position numériques et à la conception modulaire des pièces de changement, un opérateur standard peut effectuer un changement de format complet en environ 15 à 30 minutes sans avoir besoin d’outils mécaniques spécialisés ni d’ingénieur.

Q4: Le RQ-ZH-130W peut-il être intégré directement à une machine de stick packs multi-voies en amont ?

A : Oui. C’est son mode de déploiement principal. Rich Packing conçoit des convoyeurs de synchronisation intelligents sur mesure qui récupèrent la sortie multi-voies de votre machine VFFS, la regroupent et l’alimentent directement dans le système de collimation de la machine de cartonnage de sachets pour une ligne de production 100 % automatisée et sans contact.

Q5: Quels types de méthodes de fermeture de boîtes sont pris en charge par cette ligne ?

A : La machine est hautement modulaire et peut être configurée en usine pour prendre en charge des fermetures mécaniques standard par rabat rentrant, des rabats de sécurité à emboîtement, ou un système automatisé de scellage par colle thermofusible utilisant des unités standard du marché comme Nordson ou Robatech.
