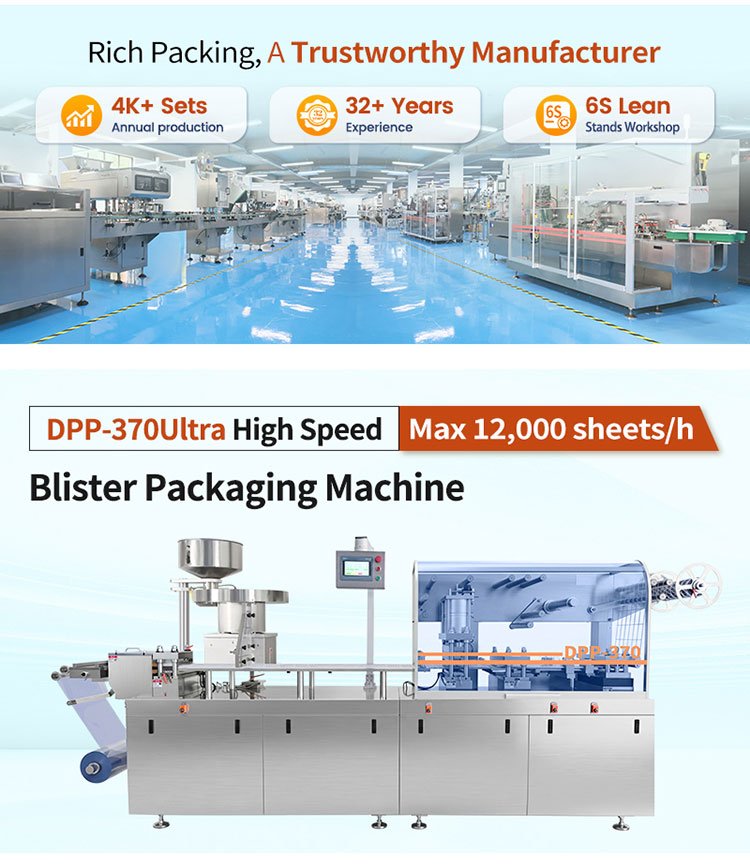

Machine d'emballage sous blister DPP-370Ultra

Machine d'emballage sous blister DPP-370Ultra

*** Paramètre technique

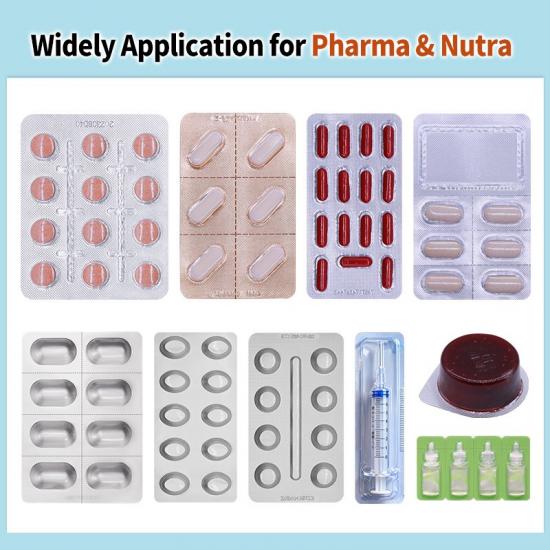

Que peut DPP-370UltraMachine d'emballage sous blistervous apporter dans les secteurs pharmaceutique et nutraceutique

Plan des paramètres techniques : encapsulation de formes posologiques solides à haute capacité

Lors de l'évaluation des machines pour les lignes automatisées d'emballage secondaire de formes posologiques solides, les comités d'approvisionnement et les ingénieurs de validation vont au-delà des affirmations superficielles pour analyser les capacités physiques exactes et les seuils dimensionnels. Le DPP-370Ultra Machine à blisters pour comprimés et capsulesLa plateforme est conçue pour combler l'écart entre une production à grande vitesse et une flexibilité de formats étendus. Ci-dessous figurent les données techniques vérifiées décrivant les principales capacités de traitement de la machine :

Introduction : améliorer le rendement et la qualité dans l'emballage blister à grande échelle

Pour les usines de fabrication pharmaceutique à haut volume, les entreprises de compléments alimentaires très actives et les organisations de conditionnement sous contrat (CMO), le maintien d'une ligne de formes solides efficace nécessite des équipements qui équilibrent une production rapide avec un contrôle opérationnel précis. Alors que les exigences du marché évoluent vers une fabrication sous contrat à forte variété et faible volume parallèlement aux campagnes massives de médicaments à succès, les ateliers de conditionnement font face à un double défi difficile : atteindre des vitesses de production linéaires ultra-élevées tout en minimisant les temps d'arrêt liés aux changements de produits nécessitant beaucoup d'outillage. Les anciennes thermoformeuses blister et les machines mécaniques à chaîne articulée plus anciennes ne parviennent souvent pas à répondre à ces normes modernes, ce qui entraîne des erreurs de synchronisation cumulées, un gaspillage élevé de matériaux lors de l'assemblage des bandes et de longs temps de réglage qui réduisent l'efficacité globale des équipements (OEE).

Le DPP-370UltraMachine d'emballage blister offre une alternative haute performance aux systèmes mécaniques traditionnels à cames. Conçue avec une zone de formage active étendue de 120*360mm cette plateforme permet des modèles de disposition de rangées multiples et de plaquettes blister multiples qui optimisent l'utilisation des matériaux à chaque découpe. Qu'il s'agisse de films plastiques thermoformables comme l'Alu-PVC, le PVDC haute barrière, l'Aclar ou les matrices en aluminium formées à froid (Alu-Alu), le système maintient une répartition uniforme de la pression et une intégrité absolue du scellage. En mettant l'accent sur des sous-ensembles mécaniques modulaires sans outillage et des boucles de contrôle numériques, la machine élimine les problèmes courants de fuites de poudre libre, d'amincissement des parois des alvéoles et de réglages de format lents.

Découplage technique : comment la plateforme DPP-370Ultra optimise le cycle de conditionnement

Pour apprécier pleinement la fiabilité opérationnelle du DPP-370Ultra plateforme, il faut examiner le passage étape par étape des matériaux à travers ses stations de traitement continu :

Le processus commence à la station de déroulement automatisée, où des films plastiques de base ou des films en aluminium formable à froid sont alimentés dans la machine d'emballage blister à plaque plate machine . Le film passe sur une table d'épissure intégrée et entre dans la station de chauffage à plaque plate. Ici, des plaques de contact doubles appliquent une énergie thermique parfaitement uniforme sur toute la feuille plastique, l'assouplissant sans provoquer de points chauds localisés ni de dégradation du matériau. Une fois chauffée, la bande avance vers la station de formage à plaque plate. Grâce à une combinaison d'air comprimé positif, le plastique est formé en cavités précises jusqu'à 15 mm de profondeur (ou jusqu'à 26 mm pour des profils personnalisés), garantissant une épaisseur de paroi de poche très uniforme sur toute la matrice de 120 mm * 360 mm.

Ensuite, les cavités formées entrent dans la zone d'alimentation, où un système d'alimentation personnalisé et spécifique au matériau remplit chaque poche avec une précision absolue. La bande remplie se déplace ensuite vers la station de scellage à plaque plate, où la feuille de couverture en aluminium est liée au stratifié de base sous une pression et une température étroitement contrôlées. Un système de vision haute résolution inspecte la bande scellée en temps réel, vérifiant l'absence de cavités vides ou de produits cassés. Enfin, la bande est avancée par un ensemble de traction indépendant à moteur servo vers la station de découpe. Fonctionnant à des vitesses allant jusqu'à 40 découpes par minute, le découpeur sépare la bande en blisters parfaitement finis emballage blisters, détournant automatiquement tout emballage défectueux vers un bac de rejet sécurisé.

9 innovations techniques fondamentales du DPP-370Ultra plateforme

L'impressionnante capacité de production et la flexibilité opérationnelle quotidienne du DPP-370Ultra Grande capacité machine d'emballage blister reposent sur 9 innovations techniques fondamentales. Chaque caractéristique est conçue pour répondre à un goulot d'étranglement spécifique de production réelle :

1. Intégration de composants fondamentaux de classe mondiale (Siemens, Schneider, Omron)

L'utilisation de composants d'automatisation électrique génériques ou sans marque introduit des risques opérationnels importants, notamment une latence de contrôle imprévisible, une défaillance prématurée des composants et de longs délais d'attente pour les pièces de rechange internationales.

●La solution mécanique : L'ensemble de l'architecture d'automatisation, d'entraînement et de contrôle du DPP-370Ultra est construit à partir de composants haut de gamme provenant de marques mondialement reconnues, notamment Siemens, Schneider et Omron.

●L'avantage technique : Le PLC Siemens central traite les données à grande vitesse et coordonne les stations de traitement via un bus numérique rapide. Les contacteurs Schneider et les capteurs Omron garantissent une fiabilité électrique exceptionnelle et une forte immunité au bruit, réduisant les arrêts électriques imprévus et assurant un accès facile aux pièces de rechange standard dans le monde entier.

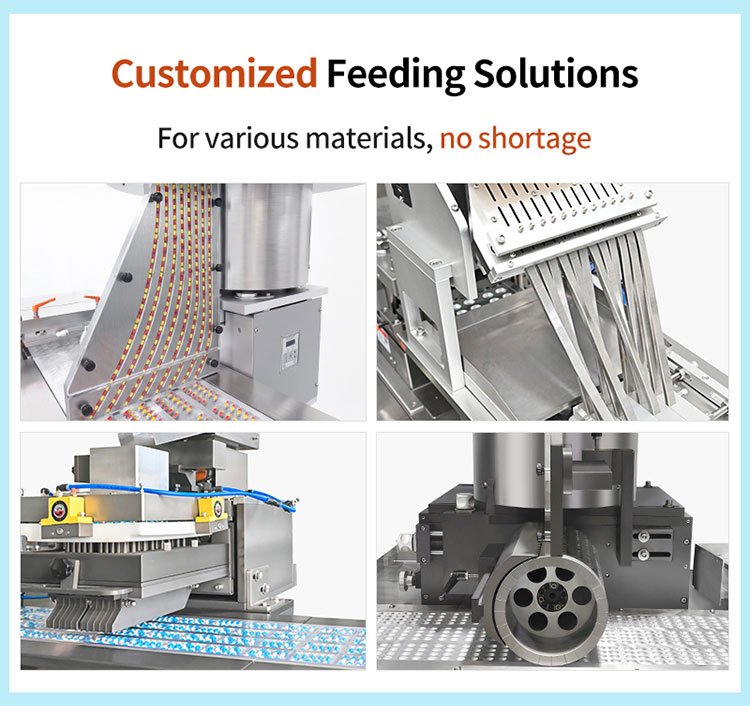

2. Configurations d'alimentation avancées et personnalisées pour zéro poche manquante

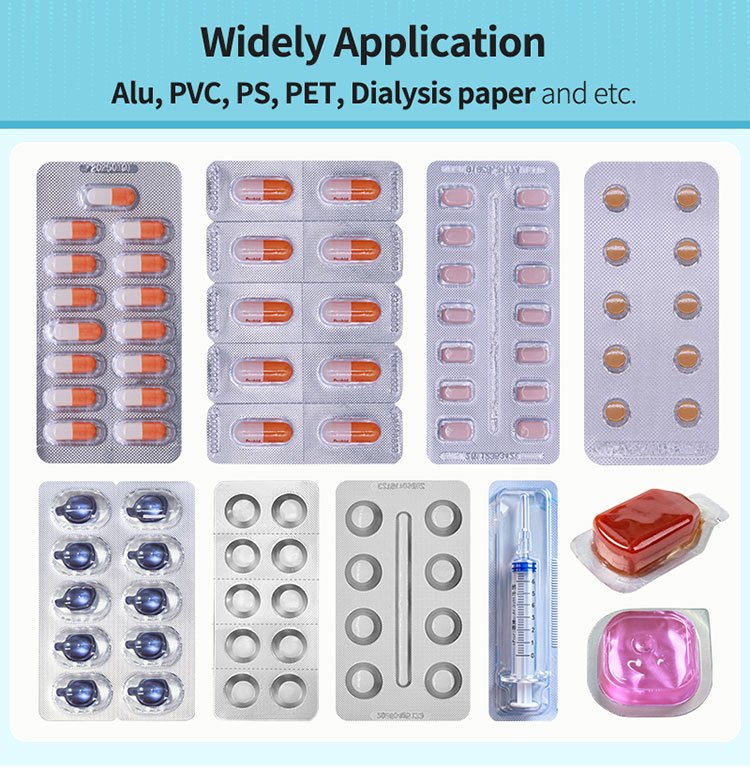

Le traitement de formes galéniques solides diverses — telles que des gélules molles glissantes, des comprimés oblongs aux formes uniques ou des capsules en gélatine dure fragiles — nécessite une manipulation spécialisée des matériaux afin d'éviter les cavités de blister vides.

●La solution mécanique : La machine automatique complète d'emballage blister s'éloigne des rails de chute par gravité génériques et universels, offrant plutôt solutions d’alimentation personnalisées adaptées aux géométries physiques uniques et à la friction de surface de votre produit.

●L’avantage technique : En utilisant une gamme de systèmes optimisés selon les options, notamment des alimentateurs à piste de type cascade, des configurations de tubes oscillants ou des configurations spécialisées à piste directe, la plateforme garantit un taux de remplissage de 100 %. Cette alimentation précise élimine les alvéoles manquantes, optimise le rendement de la ligne et maintient un flux de produits fluide à des vitesses de ligne Ultraélevées.

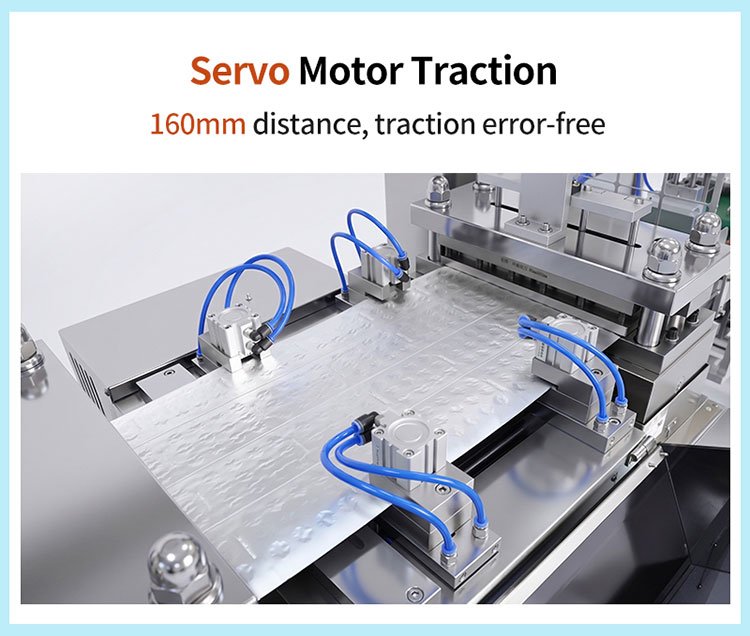

3. Système de traction par servomoteur de précision (distance standard de 160 mm)

En raison de l’allongement des chaînes et du jeu des engrenages, les systèmes mécaniques traditionnels d’avancement de bande sont très sujets aux erreurs de pas après un fonctionnement prolongé, ce qui entraîne la découpe de textes ou d’alvéoles de blister par le couteau.

●La solution mécanique : La séquence d’indexation du film est entraînée par un réseau indépendant à couple élevé de traction par servomoteur capable de maintenir une distance d’indexation de 160 mm précise.

●L’avantage technique : L’entraînement servo calcule la position exacte de la bande au micromètre près à chaque cycle, éliminant complètement les erreurs d’indexation cumulées. Cette précision numérique maintient les alvéoles parfaitement centrées dans les outils de scellage et de découpe, réduisant le gaspillage de matériau et garantissant un alignement parfait des emballages blister même lors de cycles de production continus à haute vitesse de 40 découpes par minute.

Comparaison de la précision d’enregistrement de la traction servo

●Indexation par came mécanique : dérive de position cumulative due au jeu élevée, taux de rebut des emballages blister .

●DPP-370Ultra entraînement servo : micro-ajustements en temps réel, index fixe de 160 mm, zéro déflexion.

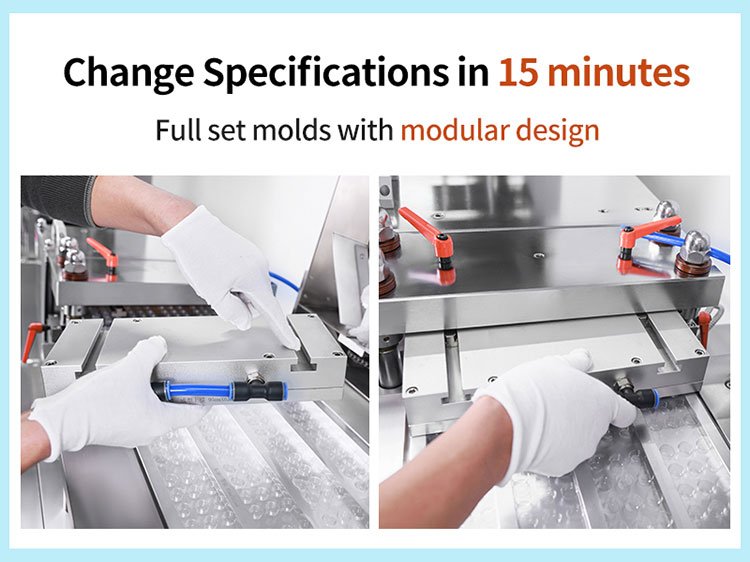

4. Architecture modulaire de changement de format par tiroir en 15 minutes

Les temps d’arrêt prolongés lors des changements de lots peuvent fortement affecter la rentabilité globale de l’usine, en particulier lors du passage entre différents profils de comprimés ou du changement de configurations de blisterisation Alu-PVC vers Alu-Alu.

●La solution structurelle : Les ensembles de formage, de scellage et de découpe sont conçus à l’aide d’un système avancé moule modulaire de type tiroir.

●L’avantage technique : Les jeux d’outils sont montés sur des rails coulissants horizontaux ultra-lisses et fixés à l’aide de mécanismes de verrouillage à action rapide et de goupilles d’alignement intégrées. Cela permet à un seul opérateur de ligne de faire glisser l’ancien format et de verrouiller la nouvelle matrice de taille en 15 minutes sans avoir besoin d’un ensemble d’outils, améliorant considérablement votre OEE.

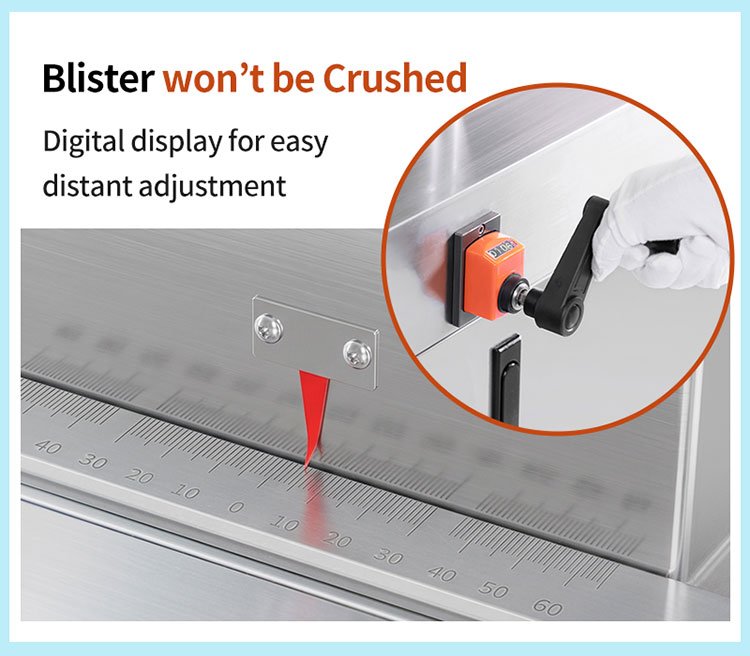

5. Calibrage de distance par volant externe micro-ajustable

Le réglage fin de la distance d’indexation sur un système de rail mécanique interne nécessite souvent que les opérateurs arrêtent la production, ouvrent les protections de sécurité et effectuent des ajustements manuels fastidieux par essais et erreurs.

●La solution structurelle : Ce DPP série machine d’emballage de plaquettes thermoformées possède un châssis avec un volant externe ergonomique et calibré, connecté directement à l’axe d’indexation principal.

●L’avantage technique : Les opérateurs peuvent effectuer des ajustements précis en temps réel du positionnement du processus pendant que la machine reste en fonctionnement. Cette conception externe rend les réglages intuitifs, protège la sécurité des opérateurs et permet un réglage fin instantané de l’alignement pour compenser les légères variations des matériaux sans arrêter la ligne.

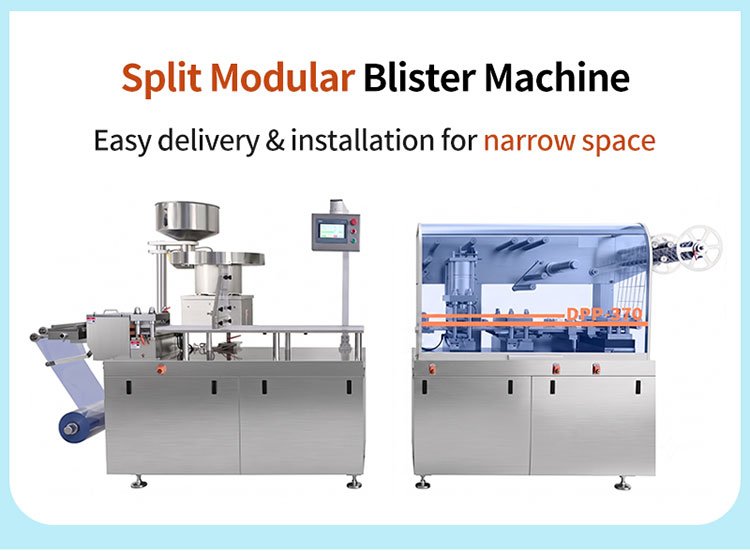

6. Architecture de châssis modulaire séparé pour les espaces restreints

Les machines industrielles d’emballage rigides à châssis unique peuvent être extrêmement difficiles à déplacer dans des couloirs étroits, des ascenseurs standard et des portes d’airlock étroites lors de l’installation en salle blanche.

●La solution structurelle : Le châssis utilise une conception intelligente et structurellement sécurisée à châssis séparé qui permet de démonter la machine en modules transportables.

●L’avantage technique : Cette 370Ultra configuration modulaire facilite remarquablement le transport et l’installation dans les installations avec un accès physique restreint ou des espaces de salle blanche limités. Les composants séparés du châssis peuvent être roulés indépendamment à travers des portes standard et réassemblés sur site avec un alignement structurel parfait, permettant d’économiser des milliers de dollars en coûts de modification des installations.

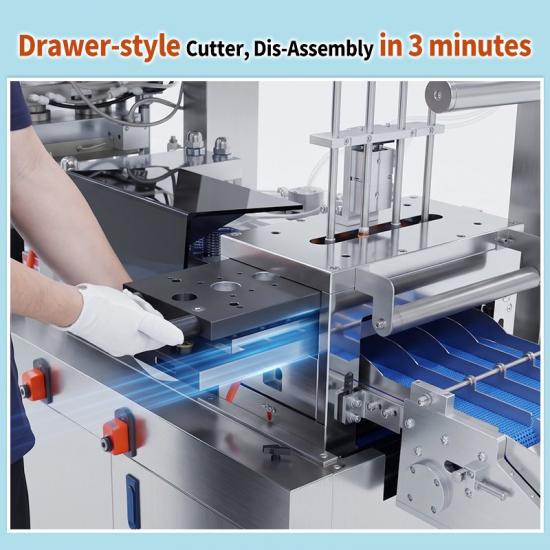

7. Mécanisme de découpe à extraction rapide en 3 minutes

La station de poinçonnage de découpe subit un impact mécanique intense à chaque course, ce qui fait de la maintenance des couteaux, de l’inspection des lames et du nettoyage des formats des goulots d’étranglement opérationnels fréquents.

●La solution structurelle : L’ensemble de découpe à matrice robuste est construit avec un mécanisme spécialisé de suivi de couteau extractible.

●L'avantage technique : En libérant deux poignées à serrage rapide, l'ensemble du module de découpe glisse complètement vers l'avant et sort du bâti de la machine. Cette configuration ouverte permet à un technicien d'effectuer des inspections complètes des lames, un nettoyage ou des remplacements complets d'assemblage en 3 minutes, réduisant ainsi au minimum les temps d'arrêt à l'étape finale de la ligne de conditionnement.

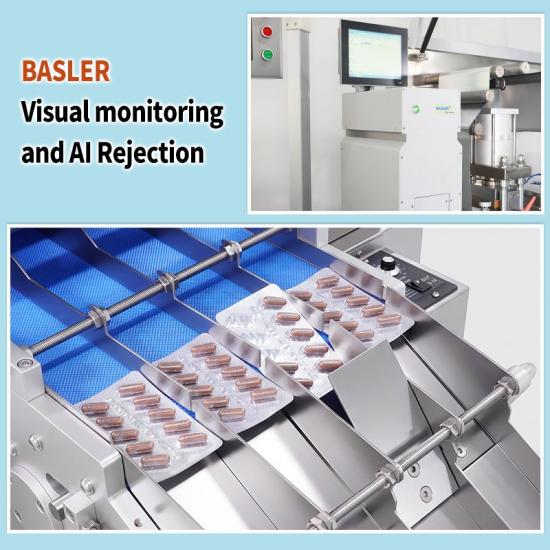

8. Systèmes automatisés d'inspection visuelle en temps réel et de rejet des défauts

Les contrôles qualité manuels ne peuvent pas suivre le rythme des lignes à grande vitesse fonctionnant à 200 plaques par minute, ce qui crée un risque que des alvéoles vides ou des comprimés endommagés passent dans les cartons commerciaux finaux.

●La solution électronique : La ligne intègre un système de caméra industriel de surveillance visuelle positionné directement après la zone d'alimentation des produits, associé à une station de rejet pneumatique automatisée.

●L'avantage technique : Le système de machine automatique de conditionnement et de scellage sous blister analyse chaque alvéole à chaque cycle, signale instantanément les produits manquants, les couleurs incorrectes, les fragments cassés ou les contaminations profondément incrustées, et rejette automatiquement le blister défectueux dans un bac sécurisé sans ralentir la ligne. Cette inspection automatisée protège la réputation de votre marque et garantit une conformité totale aux normes strictes de validation pharmaceutique.

9. Plateforme intégrée de jonction PVC pour un remplacement rapide du film

Lorsqu'un rouleau de matière première arrive à épuisement, le passage manuel d'un nouveau rouleau de film à travers une série complexe de rouleaux de tension entraîne des retards importants et provoque des sections de matériau non chauffées et gaspillées.

●La solution structurelle : Située immédiatement après la bobine de déroulement du film se trouve une plateforme de jonction PVC dédiée à surface plane, équipée de deux pinces pneumatiques pour film et d'un guide de coupe à bord droit intégré.

●L'avantage technique : Lorsqu'un rouleau de film arrive à épuisement, l'opérateur serre le bord arrière de l'ancien film avec le bord avant du nouveau rouleau, effectue une coupe nette et les assemble avec du ruban adhésif en quelques secondes. Cette plateforme intégrée maintient le matériau parfaitement aligné, réduit le temps d'arrêt lié au remplacement du matériau et évite les plis du film ou les erreurs de suivi lors de la reprise de la production.

Comparaison des spécifications techniques : Standard vs. DPP-370Ultra

Pour aider les directeurs de production et les agents d'achat des entreprises à évaluer les performances de la ligne, la matrice de données ci-dessous compare la capacité opérationnelle de la machine de conditionnement sous blister thermoformé DPP-370Ultra aux machines standard de conditionnement sous blister de gamme intermédiaire :

La machine automatique de blisters DPP-370Ultra est votre choix pour la production de blisters

Lors d'un investissement dans une machine de grande envergure DPP-370UltraMachine de conditionnement sous blister, les responsables des opérations tournés vers l'avenir regardent au-delà des dépenses d'investissement initiales et évaluent le coût total de possession (TCO) ainsi que le retour sur investissement (ROI) à long terme. Les machines reposant sur des liaisons mécaniques traditionnelles génèrent souvent des coûts d'exploitation cachés, notamment une quantité excessive de déchets de matériaux due aux dérives d'indexage, des heures de production perdues lors des changements d'outils multiples et des frais de maintenance continus liés à l'usure des cames mécaniques.

La DPP-370Ultraélimine directement ces inefficacités financières. En limitant la tolérance d'indexage à un entraînement servo sans erreur et en optimisant la disposition de découpe afin de réduire les déchets de bordure, le système diminue les coûts mensuels de consommation de film jusqu'à 12 % à 15 %. En outre, la réduction des temps de changement de format, passant de plusieurs heures à un processus sans outil de 15 minutes, permet aux installations fonctionnant avec des programmes à forte variété et petits lots de récupérer de précieuses heures de production chaque semaine.

De plus, notre plateforme de fabrication simplifie la conformité réglementaire internationale. Rich Packing garantit que la DPP-370Ultraest conçue dès le départ pour répondre aux exigences strictes de validation de la FDA, de l'EMA et des normes WHO-GMP. Chaque machine haute vitesse quitte notre usine accompagnée d'un ensemble complet de documents de validation en anglais natif. Cet ensemble fournit des modèles préétablis pour la qualification d'installation (IQ), la qualification opérationnelle (OQ) et la qualification de performance (PQ). En fournissant des schémas de câblage vérifiés, des certificats de matériaux pour les points de contact en acier inoxydable SUS316L et des protocoles d'étalonnage étape par étape, nous aidons votre équipe interne d'assurance qualité (QA) à réduire considérablement les coûts de validation et à mettre rapidement votre nouvelle ligne en service.

FAQ technique complète de la machine d'emballage sous blister haute vitesse DPP

Q1 : Comment l'architecture à plaque plate de la DPP-370Ultrapermet-elle d'obtenir une capacité de formage plus profonde par rapport aux machines à blisters à rouleaux rotatifs ?

R : Les systèmes d'emballage sous blister à rouleaux rotatifsforment les alvéoles lors d'un contact continu par roulement, ce qui limite le temps de formage disponible et peut étirer de manière inégale le matériau dans les alvéoles profondes. La DPP-370Ultrautilise une configuration de thermoformage à plaque plate dans laquelle le film reste immobile pendant la phase de pression d'air positive. Cette répartition uniforme de la pression permet une profondeur de formage standard de 15 mm et prend en charge des profondeurs personnalisées jusqu'à 26 mm sans amincir ni déchirer les parois du film, ce qui la rend idéale pour les comprimés de grande taille, les softgels profonds et les dispositifs médicaux.

Q2 : Quelle est la logique mécanique derrière le couteau extractible en 3 minutes, et comment améliore-t-il la sécurité de la ligne ?

R : Les poinçons de découpe traditionnels sont boulonnés profondément dans le châssis de la machine, obligeant les techniciens à se pencher dans le mécanisme avec des outils spécialisés pour effectuer le nettoyage ou les réglages de taille. La machine automatique de mise sous blister DPP-370Ultra est équipée d'un couteau extractible monté sur des rails coulissants linéaires robustes. En libérant deux poignées ergonomiques à serrage rapide, l'ensemble de découpe glisse entièrement vers l'avant et sort du châssis de la machine. Cette conception ouverte permet une inspection rapide des lames et une maintenance sans outil en moins de 3 minutes tout en protégeant les techniciens contre les blessures.Cette conception ouverte permet une inspection rapide des lames et une maintenance sans outil en moins de 3 minutes tout en protégeant les techniciens contre les blessures.

Q3 : Comment le système de traction par moteur servo gère-t-il le passage entre les films Alu-PVC standard et les laminés rigides Alu-Alu formés à froid ?

R : L'aluminium formé à froid (Alu-Alu) ne possède aucune élasticité thermique et nécessite une force de traction mécanique plus élevée ainsi que des courses d'alimentation modifiées par rapport aux plastiques thermoformables. La DPP-370Ultrautilise un réseau indépendant de traction par servomoteur Siemens à couple élevé qui maintient une distance d'indexage parfaite de 160 mm. Lors du changement de matériaux, l'opérateur sélectionne simplement le profil Alu-Alu préconfiguré sur l'interface homme-machine (IHM) à écran tactile. L'entraînement servo ajuste automatiquement ses limites de couple et ses profils de course numériquement, éliminant ainsi le besoin de remplacer physiquement les engrenages ou d'effectuer des modifications structurelles.

Q4 : Pourquoi une conception à châssis séparé est-elle importante, et compromet-elle la rigidité structurelle de la machine lors de fonctionnements à haute vitesse de 40 découpes/min ?

R : La conception à châssis séparé permet de diviser la machine en sections modulaires pour faciliter le transport dans des couloirs de salles blanches étroits et des ascenseurs standard. Elle ne compromet pas la rigidité structurelle, car les modules sont alignés à l'aide de clavettes industrielles de haute précision et fixés avec des boulons en acier structurel robustes. Une fois remonté, le châssis forme une structure unique très rigide qui absorbe facilement les forces cinétiques générées pendant les cycles de production à haute vitesse de 40 découpes par minute.

Q5 : Le système de vision automatisé peut-il détecter les cassures partielles de comprimés ou les contaminants décolorés en surface à l'intérieur de l'alvéole ?

R : Oui. La plateforme intégrée de surveillance par vision utilise une caméra industrielle haute résolution associée à des réseaux d’éclairage LED réglables reliés à un module dédié de traitement d’image. Le logiciel analyse chaque alvéole en temps réel, en vérifiant la présence d’articles manquants, de cavités vides, de variations de couleur et de changements dimensionnels jusqu’à des fractions de millimètre. Si un comprimé partiellement cassé ou un contaminant étranger est détecté, le système suit leblister et le rejette automatiquement à la station d’évacuation sans interrompre la production continue de 200 plaques par minute.
